Connecteurs électriques 101 : Guide du débutant sur les types et les utilisations

Pensez à un pont qui relie deux terrains. Les connecteurs électriques fonctionnent de la même manière, joignant les parties d’un circuit pour laisser passer l’énergie. Avec de nombreux types disponibles, chacun a un objectif spécifique. Alors, qu’est-ce qu’un connecteur électrique ? C'est un appareil qui connecte des fils, des câbles, des PCB et des composants. Vous pourriez vous sentir dépassé par les options, mais apprendre les bases renforce la confiance. Ce guide explique les principaux types de connecteurs électriques, où ils sont utilisés et comment choisir le bon. Vous apprendrez comment une connexion sécurisée assure le fonctionnement fiable des systèmes. Le voyage commence ici.

Points clés à retenir

• Les connecteurs électriques connectent les fils, les câbles et les cartes pour laisser passer l’énergie.

• Choisissez les connecteurs en examinant leurs caractéristiques électriques, telles que la quantité de courant et de tension qu'ils peuvent gérer.

• Choisissez des connecteurs adaptés à votre environnement en vérifiant leurs indices IP et leurs limites de température.

• Les connecteurs IDC vous permettent de gagner du temps car vous n'avez pas besoin de dénuder les fils.

• Les certifications de sécurité telles que UL et VDE garantissent que les connecteurs répondent aux normes de qualité.

Types courants de connecteurs électriques

Les connecteurs électriques se répartissent en trois groupes principaux : fil à fil, fil à carte et carte à carte. Chaque groupe a un travail spécifique dans la conception de circuits. Connaître ces groupes vous aide à choisir la bonne pièce pour votre projet.

Connecteurs de fils pour câbles et cartes

Les connecteurs fil à fil relient directement deux câbles gainés. Les côtés mâle et femelle se fixent aux fils via des connexions soudées ou mécaniques. Les rallonges domestiques utilisent cette conception. Le connecteur HRB&HRBCN offre des options fil à fil pour les exigences de faible signal et de haute puissance. Ces connecteurs comprennent des boîtiers mâles et femelles, des bornes à sertir et des configurations de connecteurs à broches.

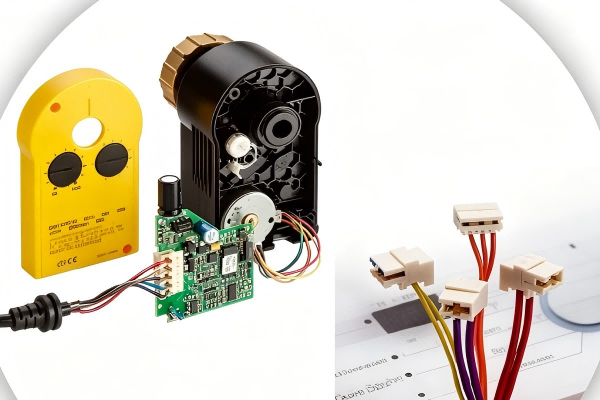

Les connecteurs fil à carte terminent un faisceau de câbles d'un côté et se fixent à un PCB de l'autre. Le côté carte utilise des broches soudées à des trous traversants ou à des plots montés en surface. La prise USB d'un ordinateur portable couplée à un câble de clavier illustre ce type. HRB fournit des connecteurs fil-à-carte dans différents pas, avec des conceptions d'embases à angle droit et verticales. Les options de placage or ou étain améliorent la conductivité et la résistance à la corrosion.

Les connecteurs carte à carte interconnectent deux PCB directement à l'intérieur d'un boîtier. Ils utilisent généralement des pas plus fins de 0,4 mm à 1,27 mm pour une densité plus élevée. Le courant par contact varie de 0,3 A à 1,5 A, se concentrant sur la transmission du signal plutôt que sur la fourniture de puissance.

Plusieurs types de connecteurs de fils servent aux connexions câble à carte. Les embases à broches et les prises apparaissent couramment dans les cartes de développement. Les connecteurs à sertir traditionnels nécessitent des fils pré-dénudés et une terminaison individuelle. Les connecteurs Poke-in offrent une installation sans outil. Les connecteurs micro-poussoirs permettent une déconnexion facile pour la maintenance. Les connecteurs fil-à-carte haute puissance supportent des charges de courant exigeantes.

Pour des installations rapides, différents types de connecteurs offrent des solutions simples.

Connecteurs circulaires, rectangulaires et IDC

Les connecteurs à déplacement d'isolation (IDC) éliminent le besoin de dénuder les fils. Des lames tranchantes en forme de V percent l'isolant et entrent en contact direct avec le conducteur en cuivre. Ce processus de terminaison en une étape permet de gagner un temps d'assemblage important.

Le principal avantage en termes de durabilité des connecteurs IDC par rapport aux connecteurs à sertir réside dans leur interface de connexion étanche aux gaz, qui résiste à l'oxydation et maintient la stabilité de la résistance de contact sur des périodes prolongées. Les connexions IDC résistent généralement à 50 à 200 cycles d'accouplement , et le joint étanche aux gaz empêche la dégradation progressive observée dans les connexions à sertir en raison de l'exposition environnementale.

Les connecteurs IDC sont disponibles au pas de 1,27 mm et 2,54 mm. Le pas de 1,27 mm convient aux applications haute densité telles que les appareils compacts et les équipements de communication. Le pas de 2,54 mm fonctionne bien pour le prototypage à usage général et les câbles plats standard.

Les connecteurs circulaires dominent l'automatisation industrielle. Les applications robotiques les utilisent pour connecter des capteurs, des actionneurs et des unités de contrôle dans des environnements à fortes vibrations. Le connecteur M8 offre une solution compacte pour les espaces restreints, tandis que les variantes M12 offrent différentes options de codage pour des protocoles spécifiques. Le codage A prend en charge les applications de capteurs et d'actionneurs utilisant DeviceNet et CANopen. Le codage D gère les applications de données à 5 broches dans l'Ethernet industriel.

Les connecteurs rectangulaires privilégient l'efficacité de l'espace et la densité élevée des broches. Leur disposition en grille adapte plus de contacts dans une empreinte définie que les conceptions circulaires. Cela les rend idéaux pour les configurations compactes, les interfaces de panneaux et les assemblages au niveau de la carte où l'espace est important.

Lors de la sélection des connecteurs de fils, tenez compte des conditions environnementales, des cycles de raccordement et du rapport coût/performance. Les environnements à haute température nécessitent des connecteurs conçus pour au moins 125°C . Les matériaux du boîtier tels que le LCP, le PA9T et le PA6T résistent au brasage par refusion sans plomb. Le placage à l'or garantit une résistance stable pour les applications à faible signal, tandis que le placage à l'étain offre des performances économiques et respectueuses de la soudure.

Une installation et un entretien appropriés de ces composants garantissent une fiabilité à long terme. Faites toujours correspondre la valeur nominale actuelle du connecteur aux exigences Vérifiez que le calibre du fil se situe dans la plage prise en charge par le connecteur. Les connecteurs de signal prennent généralement en charge de votre application . les calibres 26 à 32 AWG , , tandis que les connecteurs d'alimentation prennent en charge les calibres 8 à 20 AWG.

Applications dans les secteurs clés

Automobile, industriel et maison intelligente

Les voitures ont besoin de connecteurs électriques capables de résister à des conditions difficiles. Les zones du moteur deviennent très chaudes, humides et tremblent beaucoup. Pour ces endroits, des connecteurs à haute protection contre la pénétration sont utilisés. Les connecteurs étanches HRB offrent une protection robuste, avec une faible résistance de contact.

Les unités de commande du moteur utilisent des connecteurs multibroches spéciaux avec plusieurs points de contact disposés en rangées décalées, des boîtiers polarisés et des verrous secondaires. Les conceptions scellées et résistantes aux intempéries avec des œillets en silicone et des loquets à verrouillage positif garantissent des performances fiables. Ces connecteurs gèrent les entrées de capteurs, les pilotes d'injecteur, les sorties d'allumage, les signaux du bus CAN et les retours à la masse.

L'automatisation industrielle est confrontée à des problèmes similaires. La robotique et les équipements de fabrication fonctionnent dans des endroits humides où l'humidité peut endommager les connexions. Vous avez besoin de connecteurs de fils qui restent stables pendant des millions de cycles. de HRB Les connecteurs fil à fil gèrent à la fois les besoins en faible signal et en puissance élevée. Leurs conceptions de verrouillage solides résistent aux vibrations et au stress thermique.

Les appareils domestiques intelligents ont besoin de petites solutions. Les espaces restreints à l’intérieur des gadgets modernes nécessitent des connecteurs adaptés aux configurations compactes tout en respectant les règles de sécurité internationales. Les connecteurs fil-à-carte de HRB dans différents pas offrent des options d'embases à angle droit et verticales. Le placage à l'or ou à l'étain offre une bonne conductivité et une bonne résistance à la corrosion. Ces connecteurs fournissent des liens sécurisés qui durent des années d'utilisation quotidienne.

Centres de télécommunications, médicaux et de données

Les systèmes de télécommunications et les centres de données poussent les connecteurs à leurs limites. Les environnements chauds et une utilisation intensive constante exigent des pièces qui ne tombent jamais en panne. Pour les racks de serveurs, les prises CEI standard prennent en charge des courants nominaux spécifiques au niveau international et selon les normes UL.

Les équipements d’imagerie médicale ont des besoins encore plus stricts. Les appareils IRM nécessitent des connecteurs non magnétiques pour éviter toute interférence avec les champs magnétiques. Des types de connecteurs RF non magnétiques sont utilisés pour éviter les interférences. Ces pièces empêchent les changements de signal et permettent une imagerie haute résolution. Les connecteurs hybrides d'alimentation et de signal prennent en charge la transmission à grande vitesse tout en économisant de l'espace.

Les mécanismes de contact flottant absorbent les erreurs d’alignement, facilitant ainsi l’assemblage. Les structures de contact robustes supportent les chocs et les vibrations. Les conducteurs multibrins permettent des flexions répétées sans rupture.

Chaque secteur dans lequel vous travaillez a besoin de fonctionnalités de connecteur spécifiques. Connaître ces besoins vous aide à choisir les bons connecteurs de fils pour votre projet. HRB&HRBCN Connector fournit des solutions pour chaque secteur, soutenues par les certifications industrielles pertinentes . . Leur équipe d'ingénierie crée des solutions personnalisées qui correspondent exactement à vos exigences.

Critères de sélection des connecteurs

Choisir le bon connecteur pour votre projet nécessite un plan étape par étape. Vous ne pouvez pas simplement choisir le premier que vous voyez. Les critères de sélection du connecteur incluent la vérification des performances électriques, de la façon dont il gère l'environnement et de sa durée de vie. Chaque facteur affecte la fiabilité et la durée de vie de votre système. Connaître ces critères vous aide à éviter des erreurs coûteuses et à refaire votre travail.

Spécifications et valeurs électriques

Les spécifications électriques constituent la base de la sélection des connecteurs. Vous devez faire correspondre les évaluations du connecteur à ce dont votre application a réellement besoin. Le tableau ci-dessous présente les principaux points électriques à vérifier.

La notation actuelle nécessite une attention particulière. La conception thermique joue ici un rôle important. Le flux de courant produit de la chaleur à travers le conducteur et la résistance de contact. Trop de chaleur peut endommager l’isolation ou ramollir les revêtements de surface. Pensez au déclassement pour les connecteurs comportant de nombreux cœurs. Une paire de contacts évaluée à un certain courant doit être réduite lorsqu'elle est utilisée dans un connecteur multicœur, le facteur de déclassement dépendant du nombre de cœurs.

La résistance de contact affecte directement la qualité du signal. Les bons connecteurs électriques ont une faible résistance de contact, généralement de l’ordre du milliohm. Les connecteurs HRB maintiennent une faible résistance de contact, garantissant des performances stables.

La tension nominale dépend du matériau isolant et de l'espacement des paires de contacts. Cette valeur est la tension de fonctionnement recommandée la plus élevée. Les connecteurs industriels ont des tensions nominales variables, vérifiez donc toujours la tension de votre application par rapport à la tension nominale du connecteur.

La sélection du calibre des fils doit correspondre aux besoins actuels. Un fil plus épais transporte plus de courant en toute sécurité. Un fil plus fin convient aux applications de signaux. Un calibre de fil inapproprié provoque une surchauffe et des chutes de tension. Vérifiez que votre fil se situe dans la plage prise en charge par le connecteur.

Facteurs environnementaux et mécaniques

Les conditions environnementales déterminent souvent la durée de vie d'un connecteur. Les indices IP indiquent une protection contre la poussière et l'eau. Pour les applications extérieures, des indices IP appropriés sont utilisés. Les connecteurs étanches HRB offrent une protection étanche à la poussière et survivent à l'immersion.

Les températures nominales sont très importantes dans les environnements difficiles. Les compartiments moteur automobiles nécessitent des classes de température spécifiques, faites donc toujours correspondre la température nominale du connecteur à votre environnement d'exploitation.

Les mécanismes de verrouillage mécaniques empêchent toute déconnexion accidentelle. Le verrouillage fileté offre une forte force de maintien et une grande résistance aux vibrations. Ce mécanisme fonctionne pour les équipements extérieurs et lourds où les connecteurs restent connectés pendant une longue période. L'autoverrouillage push-pull offre un fonctionnement rapide pour un entretien fréquent. Les mécanismes de verrouillage à pression offrent une durabilité moindre en cas de fortes vibrations et ne sont pas recommandés pour une utilisation intensive. Le verrouillage par loquet fonctionne bien dans les systèmes plus grands et les connecteurs rectangulaires.

Les certifications de sécurité prouvent la qualité et la conformité des connecteurs. Les certifications telles que ISO, UL, VDE et autres attestent de normes de production élevées et de conformité en matière de sécurité. HRB&HRBCN Connector détient les certifications pertinentes. Ces références confirment des processus de fabrication fiables.

Des pratiques d'installation et de maintenance appropriées prolongent la durée de vie du connecteur. Les connecteurs à sertir nécessitent des outils de sertissage précis et un dénudage approprié des fils. Les connecteurs IDC suppriment le dénudage mais nécessitent une force d'insertion correcte. Une inspection régulière évite la corrosion et les connexions desserrées. Le respect des directives du fabricant garantit des connexions sécurisées tout au long du cycle de vie du produit.

Lorsque vous évaluez les critères de sélection des connecteurs, pensez ensemble aux facteurs électriques et environnementaux. Un connecteur avec un excellent courant nominal peut échouer dans des environnements à fortes vibrations. Un connecteur étanche avec une mauvaise résistance de contact nuit à la qualité du signal. Équilibrez toutes les exigences par rapport à votre application spécifique. Visitez le site Web de HRB&HRBCN Connector pour connaître les spécifications détaillées du produit et la documentation de certification. Leur équipe d'ingénieurs peut vous aider à adapter le bon connecteur à vos besoins exacts.

Vous comprenez désormais les fondamentaux des connecteurs électriques. Vous avez exploré les principaux types : connecteurs de fils , connecteurs circulaires, rectangulaires et IDC. Vous avez vu comment ces composants alimentent les systèmes automobiles, industriels, de télécommunications et médicaux. Vous avez également appris les principaux critères de sélection : les caractéristiques électriques et la résistance environnementale.

Avec des milliers d'options de connecteurs disponibles, le bon choix devient accessible lorsque vous comprenez ces bases.

Appliquez ces connaissances à votre prochain projet. Explorez la gamme de produits et les pages de solutions de HRB&HRBCN Connector. Trouvez la solution idéale pour votre application spécifique. Leur équipe d'ingénieurs est prête à vous aider à sélectionner le bon connecteur de fil pour des performances fiables.

FAQ

Quelle est la différence entre les connecteurs fil à fil et fil à carte ?

Des connecteurs fil à fil relient deux câbles. Les connecteurs fil à carte connectent un câble à un circuit imprimé. Choisissez en fonction si vous joignez deux câbles ou reliez un câble à une carte.

Comment choisir le bon pas de connecteur ?

Adaptez le terrain à vos besoins en matière d'espace et d'énergie. Les petits pas conviennent aux utilisations de signaux compacts, tandis que les pas plus grands gèrent une puissance plus élevée. Vérifiez d’abord la disposition de votre PCB et vos besoins actuels.

Que signifie un indice IP67 pour un connecteur ?

Un indice IP indique une protection contre la poussière et l’eau. Pour les pièces extérieures mouillées, choisissez un classement approprié.

Pourquoi les certifications de sécurité sont-elles importantes pour les connecteurs ?

Les certifications de sécurité montrent qu'un connecteur répond aux règles mondiales de qualité et de sécurité. Recherchez les marques ISO, UL ou VDE. Ces marques signifient que le connecteur fonctionnera bien et respectera la loi.

Qu'est-ce qu'un connecteur IDC ?

Un connecteur IDC possède des lames tranchantes qui coupent l'isolation des fils. Vous n'avez pas besoin de dénuder le fil. Cela fait gagner du temps et assure une étanchéité parfaite. Utilisez des connecteurs IDC pour les câbles plats et les espaces restreints.
