FAQ technique
Q : Quelle est la longueur de dénudage recommandée ?
R : La valeur de référence pour la longueur de la bande métallique est de 3,00 ± 0,20 mm.
La longueur du dénudage dépend du type de fil et de la méthode de sertissage, et les conditions de traitement réelles doivent être utilisées pour confirmer la longueur de dénudage optimale.
Ne pas entailler ou couper les conducteurs pendant l'opération de dénudage.

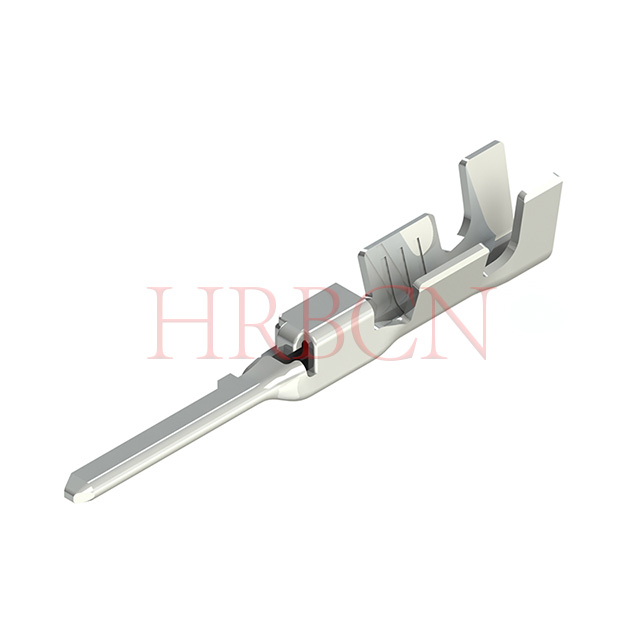

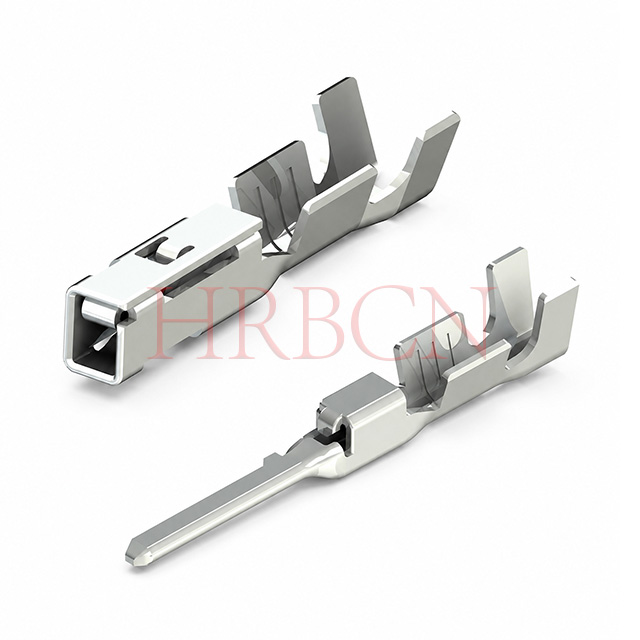

Q : Comment insérer correctement la borne sertie dans le boîtier ?
R : Avant d'insérer la borne sertie, alignez l'orientation du boîtier et de la borne pour un accouplement correct.
Lorsque l'ouverture de verrouillage du boîtier est orientée vers le haut, le côté de la couture cylindrique de la borne sertie doit également être orienté vers le haut.
Ne faites pas pivoter le terminal pendant ou après l’insertion. La rotation peut endommager les joints en caoutchouc et le boîtier.
Remarque : Pour l'insertion du terminal : gardez la surface lisse vers le haut, la fonction anti-clé vers le bas et la couture du corps du terminal vers le haut. Une orientation incorrecte entraînera des dommages au boîtier.
Q : Quelle est la recommandation de câblage pour le faisceau sortant du connecteur ?
R : évitez les coudes brusques à 90 degrés immédiatement à la sortie du fil du connecteur. Une flexion brusque à angle droit réduira la durée de vie du harnais et peut entraîner des défaillances fonctionnelles. Une flexion progressive et douce des câbles est recommandée lors de la conception du routage.
Q : Que faut-il noter lors de l'inspection du produit fini des ensembles de harnais ?
UN:
1. Utilisez des luminaires de précision lors de l'inspection des fils et des tests de continuité électrique pour éviter de soulever le connecteur.
2. Effectuez des tests de continuité à l'aide du connecteur homologue (par exemple, prise pour contact à languette). N'utilisez pas de test de non-correspondance
épingles. Remplacez périodiquement les connecteurs de test correspondants.
3. Remplacez directement tous les connecteurs, contacts, bagues d'étanchéité ou joints de fil déformés ou endommagés par des pièces neuves, quelle que soit la gravité des dommages. Ne tentez pas de réparations.
4. Vérifiez que les joints métalliques sont correctement placés à l'intérieur du boîtier.
5. N'effectuez pas de test de soufflage d'air, car cela pourrait déloger les composants d'étanchéité.
Q : Quelles sont les précautions de stockage et de transport des connecteurs et des faisceaux ?
UN:
1. Stocker les boîtiers et les contacts sertis dans des conditions : température 25 °C ± 5 °C, humidité relative ≤70 % HR. Tenir à l'écart de
lumière directe du soleil, humidité et poussière. Les bagues d'étanchéité et les joints métalliques sont des composants à base de caoutchouc. L’exposition aux UV provoquera un vieillissement du caoutchouc et la contamination par la poussière dégradera les performances d’étanchéité.
2. Manipulez les boîtiers et les faisceaux de câbles empilés avec un soin particulier pendant le stockage et le transport.

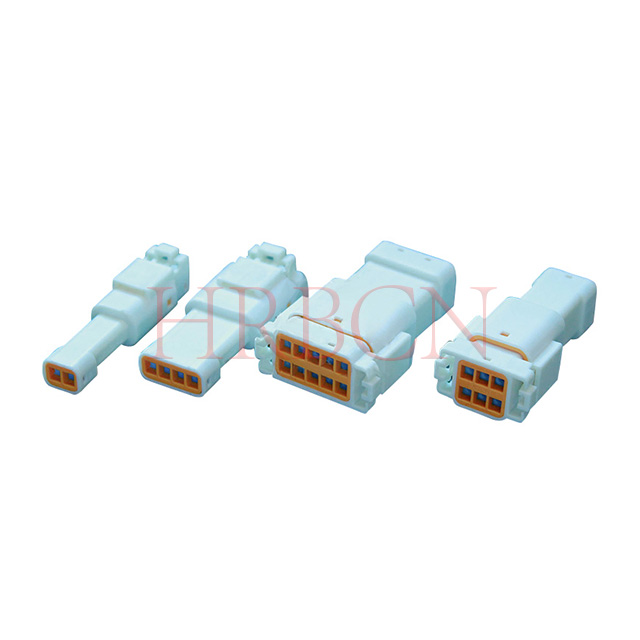

Q : Comment raccorder correctement les connecteurs étanches mâles et femelles ?
UN:
⒈Alignez le loquet de verrouillage du connecteur femelle avec le levier de verrouillage du connecteur mâle, accouplez-le le long de l'axe d'accouplement, ne faites pas levier.
⒉Poussez les deux boîtiers ensemble jusqu'à ce que les verrous des deux côtés soient complètement engagés. Deux sons de « clic » distincts seront entendus une fois verrouillés.
lieu.
⒊Tirez doucement sur le boîtier du connecteur pour vérifier le verrouillage sécurisé avant la mise en service.
Q : Comment déconnecter correctement ce connecteur étanche à verrouillage ?
UN:
⒈Appuyez sur le levier de verrouillage pour libérer le verrouillage.
⒉Écartez les boîtiers mâles et femelles dans des directions opposées.
Important : Ne tirez PAS directement sur les fils, saisissez toujours le boîtier du connecteur pour le débrancher.
