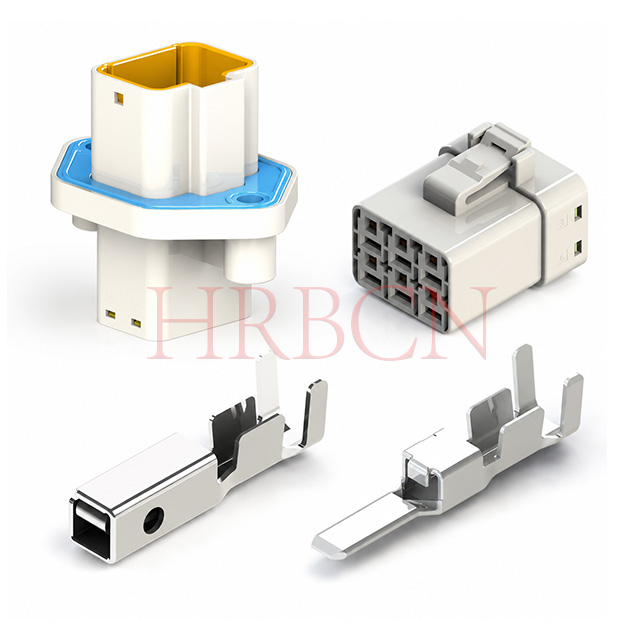

Fil de bâti de panneau de lancement de HRB 6.35mm pour câbler les connecteurs électriques imperméables

Les connecteurs électriques étanches fil à fil à montage sur panneau HRBCN au pas de 6,35 mm sont dotés d'un indice d'étanchéité à la poussière et à l'eau IP67 conforme à la norme CEI 60529. La série prend en charge les configurations à une ou deux rangées avec 2, 3, 4 broches par rangée, équipées d'un double système de verrouillage combinant un verrouillage principal et un verrouillage secondaire TPA pour empêcher le retrait des bornes en cas de vibration.
Construits avec un boîtier PBT, un bouchon d'étanchéité intégré en silicone et des contacts en bronze phosphoreux avec placage nickel-étain, ces connecteurs offrent une faible résistance de contact stable (large plage de température de -40 ℃ ~ + 130 ℃), résistent à une tension de 600 V et supportent un courant maximum de 30 A. Disponibles avec des bouchons d'étanchéité à code couleur vert/bleu pour différents diamètres extérieurs d'isolation de fil, ils sont largement utilisés dans les machines de construction, les robots AGV, le transport réfrigéré, l'éclairage minier, le stockage d'énergie et les environnements marins de brouillard salin humide, entièrement conformes RoHS avec un service d'assemblage de harnais personnalisable.
  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
État de disponibilité:
Quantité:
  • A-M63501WF, A-M63502WF

  • HRBCN

  • 8536909000

Définition du numéro de pièce



A- M63501WF -N X N -W -X

           ①          ② ③ ④ ⑤

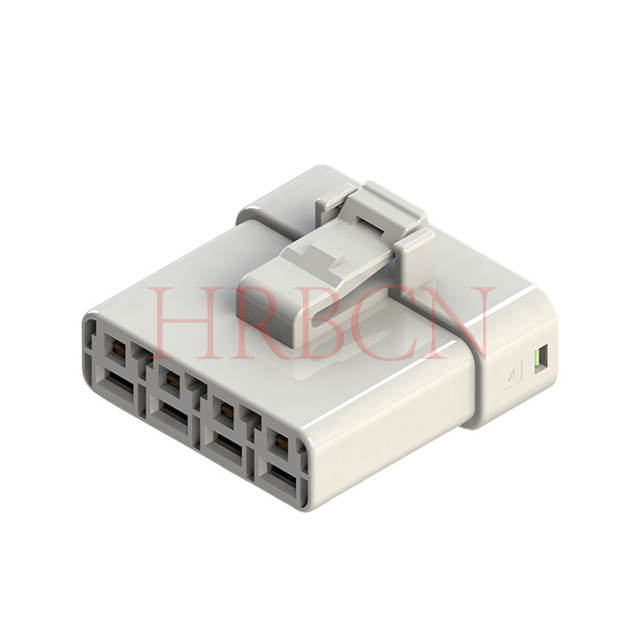

①M63501WF : série HRB, fiche

②1 : une seule rangée ; 2 : double rangée

③N : Nombre de broches par rangée 2/3/4 broches

④Couleur : W : blanc

⑤ Couleur du bouchon d'étanchéité :

-1 : Vert (isolation du fil OD 2,65-3,1 mm)

Vierge : bleu (isolation du fil OD 2,9-4,0 mm)


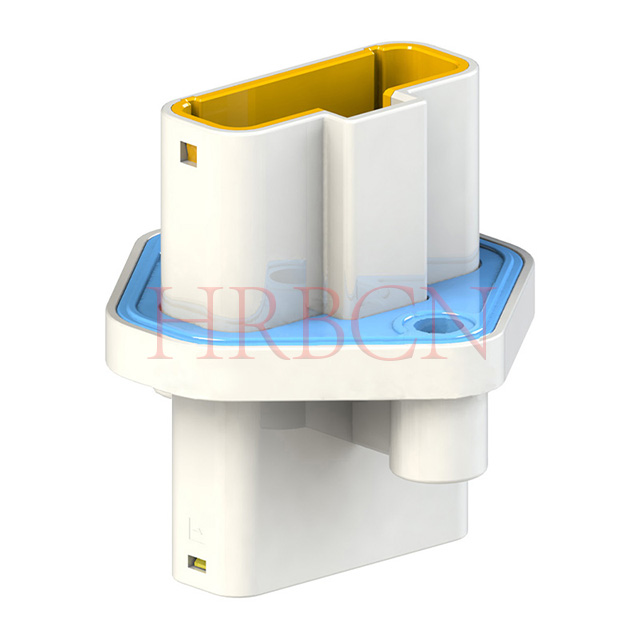

A- M63502WF -N X N -L -X -P

           ①          ② ③ ④ ⑤ ⑥

①M63502WF : série HRB, prise

②1 : une seule rangée ; 2 : double rangée

③N : Nombre de broches par rangée 2/3/4 broches

④Couleur : W : blanc

⑤ Couleur du bouchon d'étanchéité :

-1 : Vert (isolation du fil OD 2,65-3,1 mm)

Vierge : bleu (isolation du fil OD 2,9-4,0 mm)

⑥P : Avec montage sur panneau



Fonctionnalités principales



  • Performances IP67 en matière d'étanchéité à l'eau et à la poussière pour les environnements extérieurs et humides

  • Pas de contact fixe de 6,35 mm, structure de boîtier compacte pour un assemblage dans un espace limité

  • Double système de verrouillage (verrouillage principal + verrouillage secondaire TPA) pour stopper le retrait du terminal

  • Bague d'étanchéité intégrée en silicone pour un effet imperméable stable à long terme

  • Bornes en bronze phosphoreux avec placage Ni+Sn, faible résistance de contact et résistance à la corrosion

  • Large plage de températures de fonctionnement : -40 ℃ ~ +130 ℃

  • Plusieurs options de nombre de broches pour couvrir différentes exigences de connexion d'alimentation et de signal

  • Conforme RoHS, approvisionnement direct en usine avec service d'assemblage de harnais personnalisable


Vue éclatée

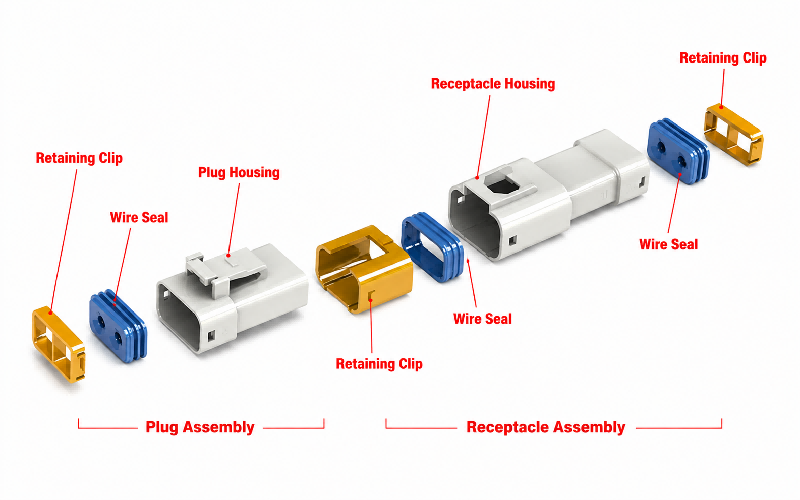

Les joints de fil, les clips de retenue, les bagues d'étanchéité, les bornes et les boîtiers coopèrent en synergie pour offrir des performances d'accouplement sécurisées, une protection d'étanchéité fiable et des performances d'assemblage stables à long terme.


Vue éclatée du connecteur étanche 6.35



Scénarios d'application



  • Machines de construction

Convient aux pelles et aux véhicules d'ingénierie, résistant aux vibrations et aux intempéries extérieures.

  • Robots logistiques AGV

Connexion électrique stable pour les équipements de manutention automatisés d'entrepôt.

  • Véhicules de transport réfrigérés

Adaptez-vous aux environnements d’exploitation à basse température à long terme.

  • Éclairage minier

La conception étanche à l’eau et à la poussière s’adapte aux conditions humides des tunnels souterrains.

  • Équipement de stockage d'énergie

Prend en charge la transmission haute puissance pour les systèmes de stockage d'énergie extérieurs.

  • Équipement marin

Capable de faire face aux environnements marins humides et embruns salés.



FAQ technique


Q : Comment insérer des contacts sertis dans le boîtier du connecteur ?

R : Avant d'insérer des contacts sertis, orientez à la fois l'ensemble du boîtier du connecteur et les contacts pour un accouplement correct. Positionnez le boîtier avec son dispositif de verrouillage orienté vers le haut et alignez le contact de manière à ce que son côté joint en barillet soit également orienté vers le haut.

Ne faites PAS pivoter le contact pendant ou après l'insertion ; la rotation peut endommager le joint en caoutchouc ou fissurer le boîtier.


⒈En cas de contact avec la prise

Étape ① : Inclinez le contact serti. Posez sa pointe sur la cavité de contact équipée du joint. Agrandissez soigneusement l'ouverture du joint pour éviter d'endommager la surface supérieure de la cavité. Appuyez le tube de contact sur la plaque d'étanchéité en caoutchouc pour insérer la section de boîte du contact.

Étape ② : Redressez le contact serti, puis insérez la pointe de sa section de boîtier. Enfoncez le contact à fond (ne faites pas levier et n'appliquez pas de force excessive) jusqu'à ce que vous entendiez un clic.

Étape ③ : Après avoir entendu un clic sonore lors de l'insertion complète du contact, tirez doucement sur le fil pour confirmer que le contact est solidement verrouillé par la lance du boîtier.


⒉En cas de contact avec l'onglet

Étape ① : Insérez le contact serti directement dans le boîtier. Évitez d'endommager la périphérie de la cavité scellée avec le tube contact. L'inclinaison du contact vers le côté de verrouillage du boîtier pendant l'insertion peut couper la plaque d'étanchéité en caoutchouc et faire pénétrer la pointe de contact dans une cavité voisine. Reportez-vous à la figure ci-dessous ; faites très attention à l’orientation de l’insertion.

Étape ② : Enfoncez complètement le contact serti. Ne faites pas levier et n'appliquez pas de force excessive, arrêtez-vous lorsque vous entendez un clic audible.

Étape ③ : Après avoir entendu un clic sonore lors de l'insertion complète, tirez doucement sur le fil pour confirmer que le contact serti est solidement verrouillé par la lance du boîtier.


Q : Comment retirer les contacts sertis du boîtier après une insertion incorrecte

R : Si un contact serti est inséré dans la mauvaise cavité, son retrait ne doit être effectué que par du personnel qualifié. Ne réutilisez pas le boîtier ou la plaque d'étanchéité en caoutchouc une fois utilisés.

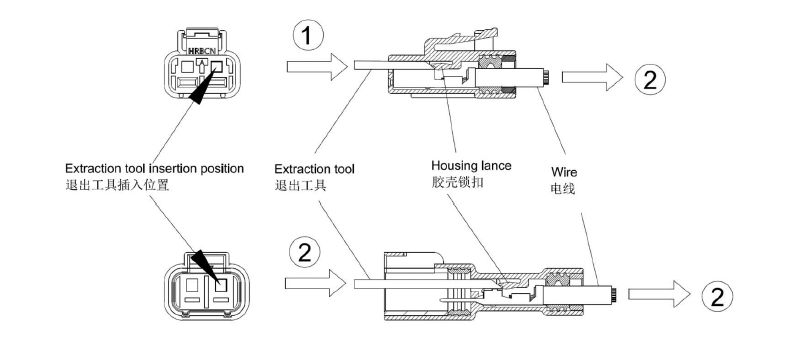

Insérez l'outil d'extraction entre le contact serti et le boîtier depuis le côté correspondant. Poussez l'outil dans le sens ① pour dégager la lance du boîtier du crochet de verrouillage des contacts. Tirez ensuite le fil dans le sens ② pour retirer le contact du boîtier.

Comment extraire le contact du logement?



Q : Quelle est la procédure correcte pour accoupler les boîtiers mâle et femelle de ce connecteur étanche ?

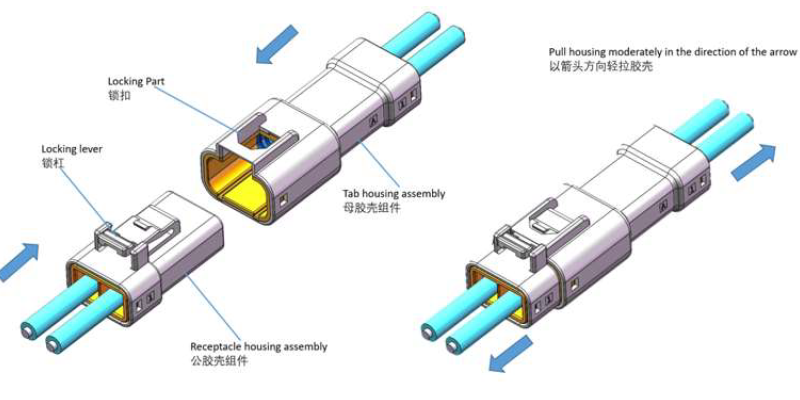

Étape  :    Alignez la languette de verrouillage du boîtier mâle avec le levier de verrouillage du boîtier de la prise, comme illustré dans la figure ci-dessous. Effectuer l'accouplement le long de l'axe d'accouplement ; ne forcez pas.

Étape ② :  Assemblez les deux boîtiers jusqu'à ce que le verrou soit complètement engagé. Vérifiez le verrouillage sécurisé du boîtier en tirant doucement sur le boîtier. (Un clic audible se fera entendre lorsque le levier de verrouillage et la languette de verrouillage sont correctement engagés.)

Schéma d'assemblage de l'A-M63501 et de l'A-M63502


Note actuelle
30AMax. (AWG10)
25A maximum (AWG12)
Tension nominale
600 V CA CC
Plage de température
-40 ºC à +130 ºC
Résistance de contact
≤20 mΩ maximum
Résistance d"isolation
1 000 MΩ minimum
Résistance à la tension
2200 V CA/minute
Qualité imperméable
IP67 de la norme CEI 60529

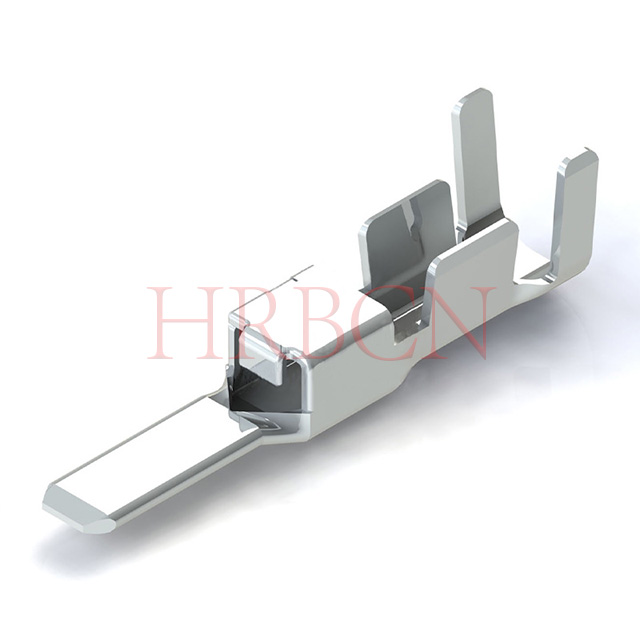

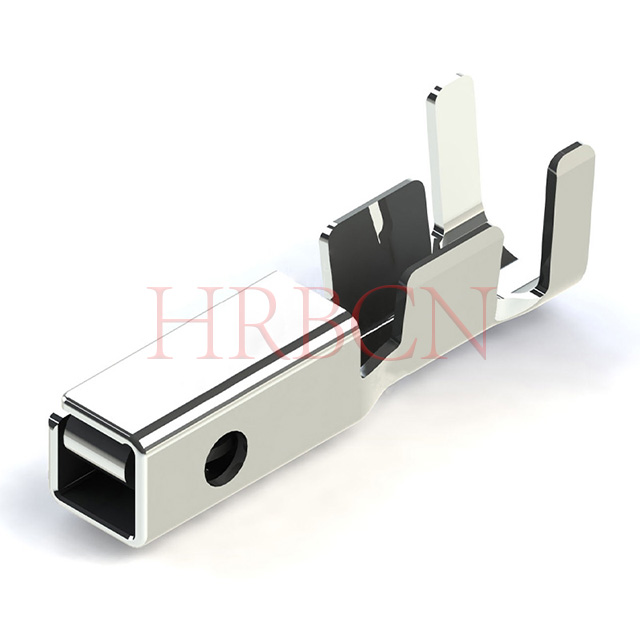

Applicabilité des terminaux
AWG10
AWG16-12
AWG18-16
Matériel
Contacts : Alliage de cuivre
Boîtier : PBT
Bague d"étanchéité/bouchon : silicone
Finition
Placage d"étain sur Ni sur la zone de contact
Scellable
Oui
