Fil à pas de 6,35 mm pour embarquer des connecteurs étanches

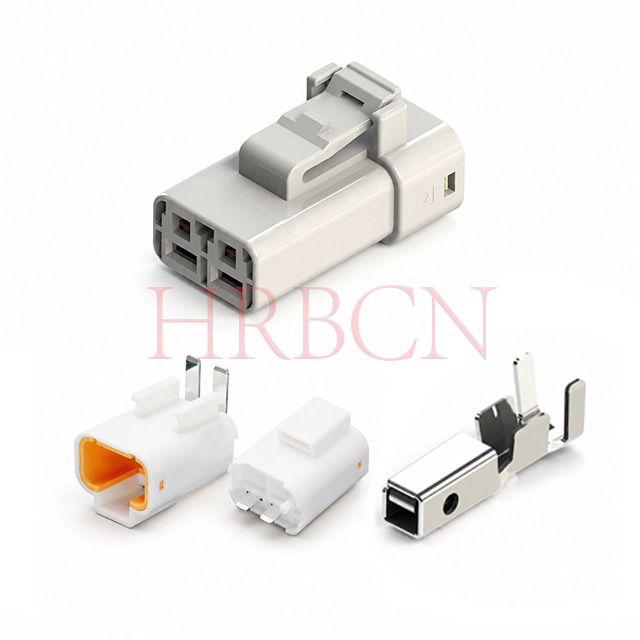

Les connecteurs fil-à-carte étanches HRB présentent un pas de contact de 6,35 mm avec une protection contre la pénétration IP67. Équipés de bagues d'étanchéité fiables et de structures TPA à double verrouillage, ces connecteurs empêchent efficacement le retrait des bornes et l'intrusion d'eau. Les bornes sont fabriquées en bronze phosphoreux avec une sous-couche de nickel et un étamage épais, offrant une conductivité stable et une résistance exceptionnelle à la corrosion. Plusieurs nombres de broches sont disponibles pour satisfaire diverses demandes de câblage pour les automobiles, les véhicules électriques et les appareils étanches extérieurs.
  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
État de disponibilité:
Quantité:
  • A-M63501, A-M63505R

  • HRBCN

  • 8536909000

Définition du numéro de pièce

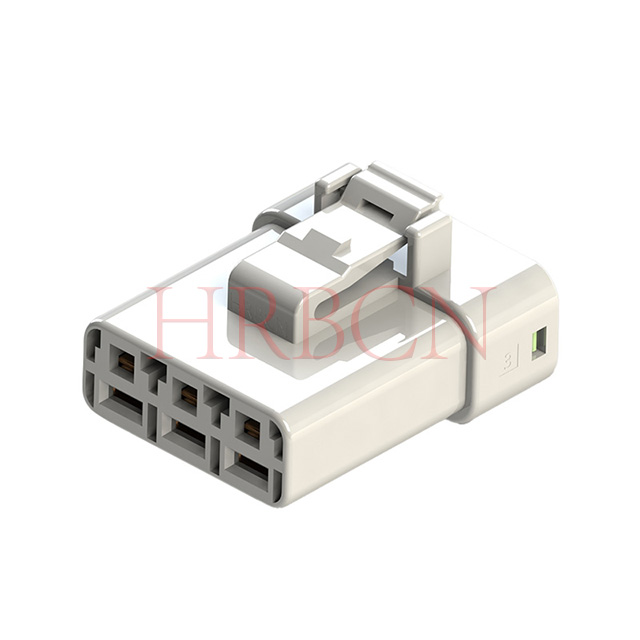

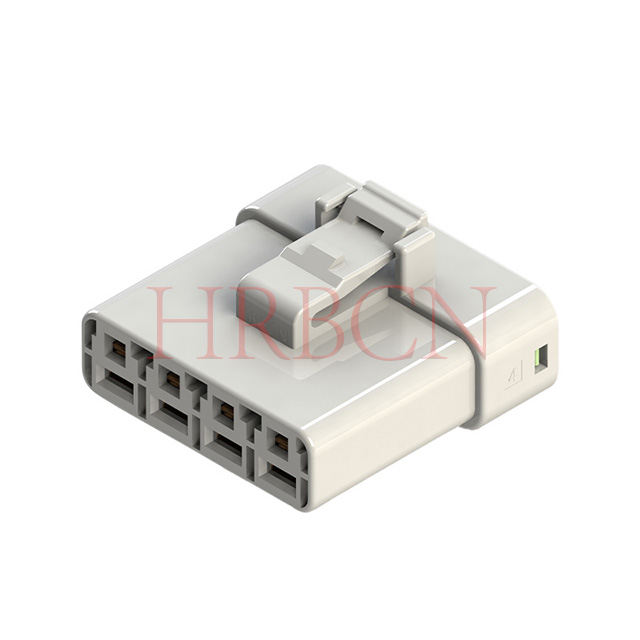

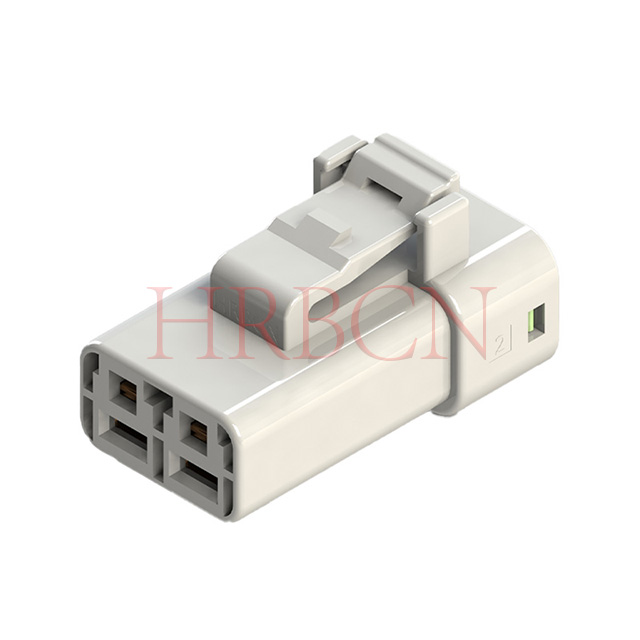

A- M63501WF -1X N -W -X

           ①          ② ③ ④  ⑤

M63501WF : série HRB, fiche

②1 : une seule rangée

③N : Nombre de broches par rangée 2/3/4 broches

④Couleur : W : blanc

⑤ Couleur du bouchon d' étanchéité :

-1 : Vert (isolation du fil OD 2,65-3,1 mm)

Vierge : bleu (isolation du fil OD 2,9-4,0 mm)

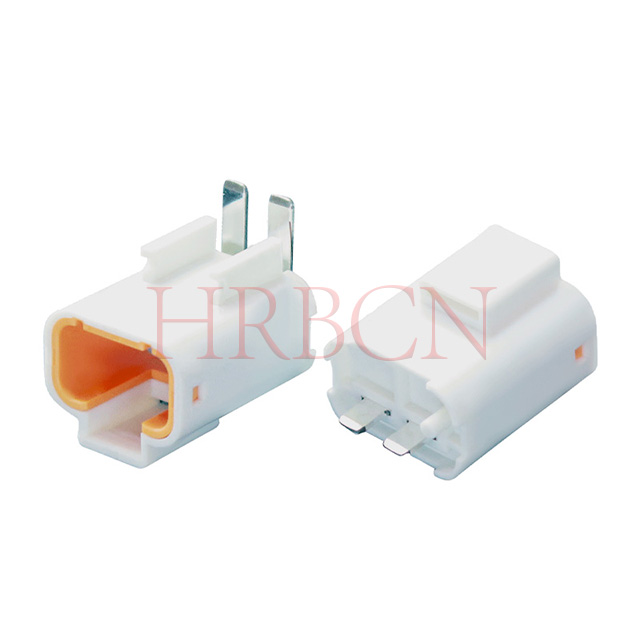

A- M63505R WF-1XN-W

           ①    ②      ③ ④ ⑤

①M63501WF : série HRB, embase PCB

②Vierge (sans R) : 180 degrés ; Avec R : 90 degrés

1 : une seule rangée

N : Nombre de broches par rangée 2/3/4 broches

Couleur : W : blanc.


Fonctionnalités principales



  • Performances IP67 en matière d'étanchéité à l'eau et à la poussière pour les environnements extérieurs et humides

  • Pas de contact fixe de 6,35 mm, structure de boîtier compacte pour un assemblage dans un espace limité

  • Double système de verrouillage (verrouillage principal + verrouillage secondaire TPA) pour stopper le retrait du terminal

  • Bague d'étanchéité intégrée en silicone pour un effet imperméable stable à long terme

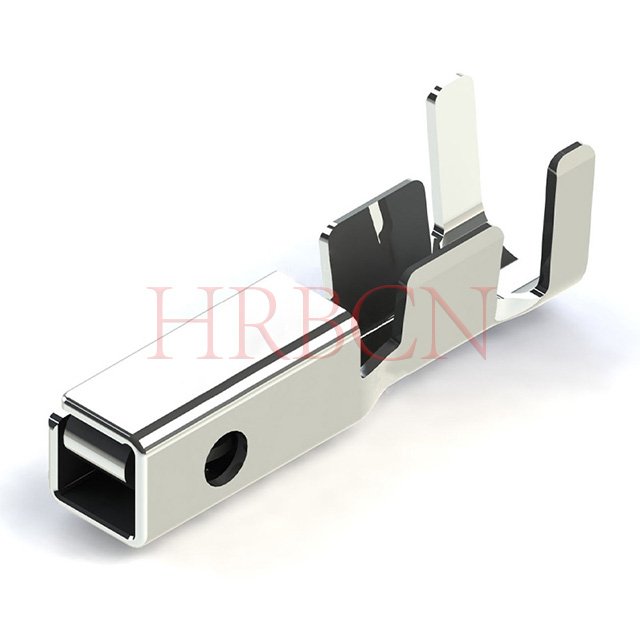

  • Bornes en bronze phosphoreux avec placage Ni+Sn, faible résistance de contact et résistance à la corrosion

  • Large plage de températures de fonctionnement : -40 ℃ ~ +130 ℃

  • Plusieurs options de nombre de broches pour couvrir différentes exigences de connexion d'alimentation et de signal

  • Conforme RoHS, approvisionnement direct en usine avec service d'assemblage de harnais personnalisable


Scénarios d'application



  • Machines de construction

Convient aux pelles et aux véhicules d'ingénierie, résistant aux vibrations et aux intempéries extérieures.

  • Robots logistiques AGV

Connexion électrique stable pour les équipements de manutention automatisés d'entrepôt.

  • Véhicules de transport réfrigérés

Adaptez-vous aux environnements d’exploitation à basse température à long terme.

  • Éclairage minier

La conception étanche à l’eau et à la poussière s’adapte aux conditions humides des tunnels souterrains.

  • Équipement de stockage d'énergie

Prend en charge la transmission haute puissance pour les systèmes de stockage d'énergie extérieurs.

  • Équipement marin

Capable de faire face aux environnements marins humides et embruns salés.









FAQ technique



Q : Dois-je sélectionner un connecteur à angle droit de 90° ou un connecteur droit à 180° pour le connecteur fil-à-carte étanche HRB M63505 ?

R : La sélection dépend de la disposition du PCB, de l'espace interne du boîtier et des exigences de routage des câbles ; les performances électriques, le degré d'étanchéité (IP67) et les valeurs nominales de courant/tension sont identiques pour les deux styles.

⒈Embase droite à 180° (broche verticale)

Scénarios applicables :

Dégagement vertical suffisant au-dessus du PCB ; les fils s'étendent tout droit le long de la direction verticale de la surface du PCB.

Boîtiers de commande, modules de batterie automobile et équipements extérieurs avec un espace de câblage interne abondant, faciles à brancher et à entretenir.

Connecteurs multi-rangées densément disposés nécessitant un câblage avant uniforme.

Avantages : assemblage simple, opération d'insertion intuitive, moins de contraintes de flexion des fils, inspection et démontage pratiques après commercialisation.

Inconvénients : Occupe une hauteur verticale à l’intérieur du boîtier ; non recommandé pour les équipements minces et de hauteur limitée.


⒉En-tête à angle droit de 90 ° (broche horizontale)

Scénarios applicables :

Boîtiers compacts et fins avec une hauteur interne verticale limitée, tels que des caméras automobiles intégrées, des contrôleurs de motos électriques et des mini modules étanches extérieurs.

Les fils doivent passer horizontalement le long de la surface du PCB ou de la paroi latérale du boîtier pour éviter toute extrusion par le couvercle du boîtier.

Équipement du véhicule sujet aux vibrations : le câblage horizontal disperse la force de traction du fil loin des joints de soudure du PCB pour réduire le risque de rupture des broches.

Avantages : économise considérablement l'espace d'installation vertical, acheminement latéral soigné, réduit la flexion excessive des fils.

Inconvénients : Nécessite un espace latéral horizontal réservé pour le câblage ; opérabilité légèrement inférieure lors de l'insertion aveugle dans des cavités étroites.




Q : Comment insérer des contacts sertis dans le boîtier du connecteur ?

R :  Avant d'insérer des contacts sertis, orientez à la fois l'ensemble du boîtier du connecteur et les contacts pour un accouplement correct. Positionnez le boîtier avec son dispositif de verrouillage orienté vers le haut et alignez le contact de manière à ce que son côté joint en barillet soit également orienté vers le haut.

Ne faites PAS pivoter le contact pendant ou après l'insertion ; la rotation peut endommager le joint en caoutchouc ou fissurer le boîtier.


⒈En cas de contact avec la prise

Étape ① : Inclinez le contact serti. Posez sa pointe sur la cavité de contact équipée du joint. Agrandissez soigneusement l'ouverture du joint pour éviter d'endommager la surface supérieure de la cavité. Appuyez le tube de contact sur la plaque d'étanchéité en caoutchouc pour insérer la section de boîte du contact.

Étape ② :  Redressez le contact serti, puis insérez la pointe de sa section de boîtier. Enfoncez le contact à fond (ne faites pas levier et n'appliquez pas de force excessive) jusqu'à ce que vous entendiez un clic.

Étape ③ :  Après avoir entendu un clic sonore lors de l'insertion complète du contact, tirez doucement sur le fil pour confirmer que le contact est solidement verrouillé par la lance du boîtier.


⒉En cas de contact avec l'onglet

Étape ① :  Insérez le contact serti directement dans le boîtier. Évitez d'endommager la périphérie de la cavité scellée avec le tube contact.  L'inclinaison du contact vers le côté de verrouillage du boîtier pendant l'insertion peut couper la plaque d'étanchéité en caoutchouc et faire pénétrer la pointe de contact dans une cavité voisine. Reportez-vous à la figure ci-dessous ; faites très attention à l’orientation de l’insertion.

Étape ② :   Enfoncez complètement le contact serti. Ne faites pas levier et n'appliquez pas de force excessive, arrêtez-vous lorsque vous entendez un clic audible.

Étape ③ :  Après avoir entendu un clic sonore lors de l'insertion complète, tirez doucement sur le fil pour confirmer que le contact serti est solidement verrouillé par la lance du boîtier.


Q : Comment retirer les contacts sertis du boîtier après une insertion incorrecte

R : Si un contact serti est inséré dans la mauvaise cavité, son retrait ne doit être effectué que par du personnel qualifié. Ne réutilisez pas le boîtier ou la plaque d'étanchéité en caoutchouc une fois utilisés.

Insérez l'outil d'extraction entre le contact serti et le boîtier depuis le côté correspondant. Poussez l'outil dans le sens ① pour dégager la lance du boîtier du crochet de verrouillage des contacts. Tirez ensuite le fil dans le sens ② pour retirer le contact du boîtier.

Comment extraire le contact du logement?

Précautions:

  • Avant le retrait, vérifiez que la pointe de l'outil d'extraction est complètement insérée dans l'espace entre le contact serti et la lance du boîtier.

  • Avant de réutiliser un contact serti retiré, vérifiez qu'il n'est pas déformé. Si une déformation est détectée sur le contact, remplacez-le par un neuf (un re-sertissage est nécessaire).

  • Ne faites pas levier sur le contact serti à l'aide de l'outil d'extraction. Si des mouvements de levier se produisent lors du retrait, remplacez le contact par un nouveau.

  • Lors du retrait d'un contact de prise, si l'outil d'extraction est inséré par erreur dans l'espace de la section d'accouplement du contact, remplacez le contact par un nouveau, quelle que soit la profondeur d'insertion.

  • Si le contact serti ne peut pas être retiré même en tirant doucement sur le fil, n'appliquez pas de force pour le retirer. Recommencez la procédure de suppression depuis le début.

  • Si le contact serti ne peut pas être retiré même en tirant doucement sur le fil, n'appliquez pas de force pour le retirer. Recommencez la procédure de suppression depuis le début.



Note actuelle
30AMax. (AWG10)
25A maximum (AWG12)
Tension nominale
600 V CA CC
Plage de température
-40 ºC à +130 ºC
Résistance de contact
≤20 mΩ maximum
Résistance d"isolation
1 000 MΩ minimum
Résistance à la tension
2200 V CA/minute
Qualité imperméable
IP67 de la norme CEI 60529
Applicabilité des terminaux
AWG10
AWG16-12
AWG18-16
Matériel
Alliage de cuivre
Boîtier : PBT
Bague d"étanchéité/bouchon : silicone
Finition
Placage d"étain sur Ni sur la zone de contact
Scellable
Oui
