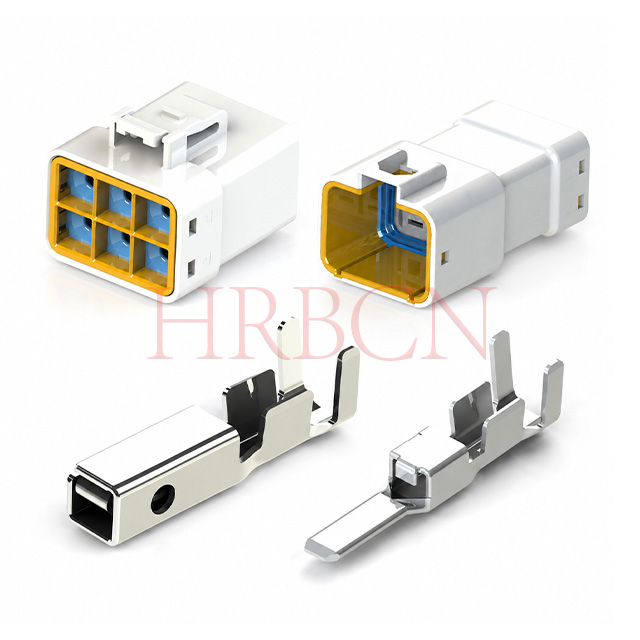

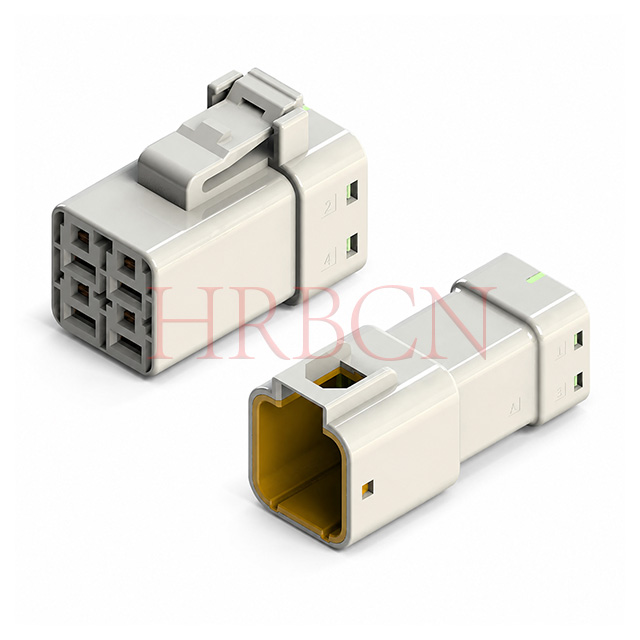

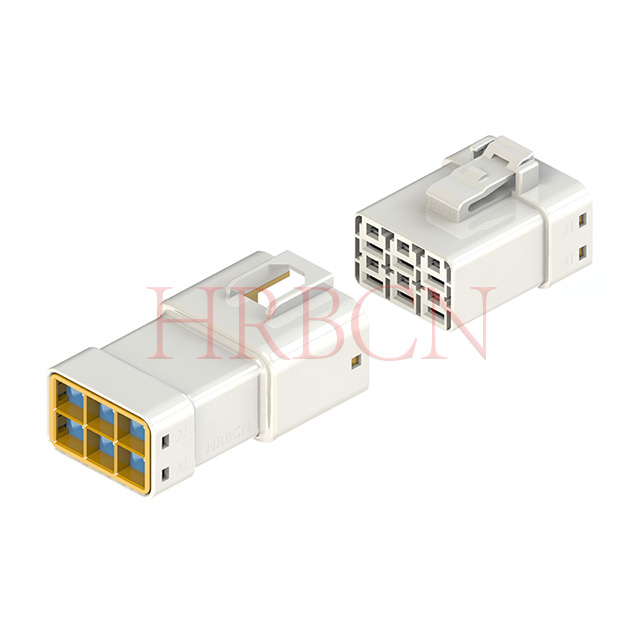

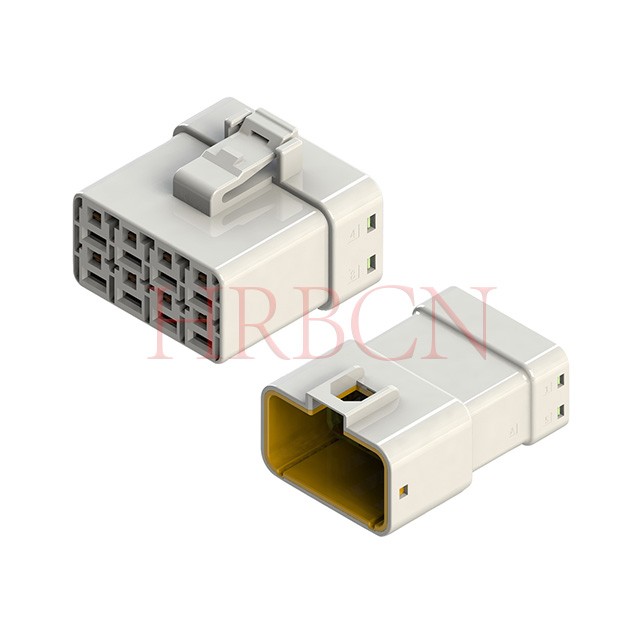

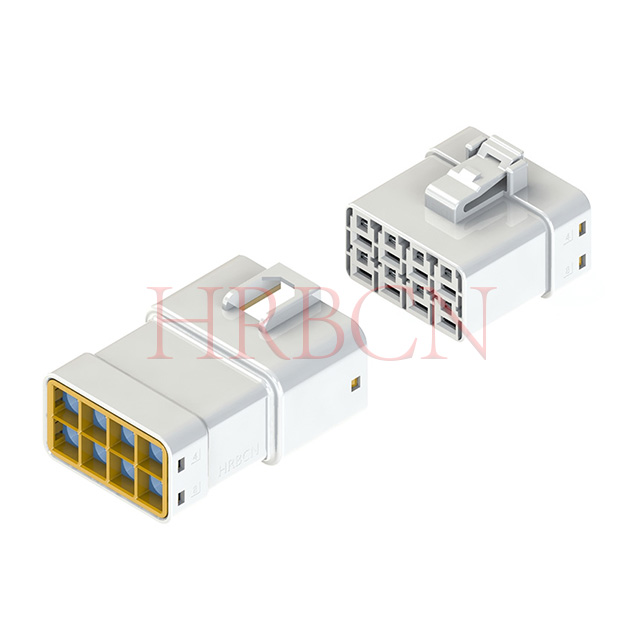

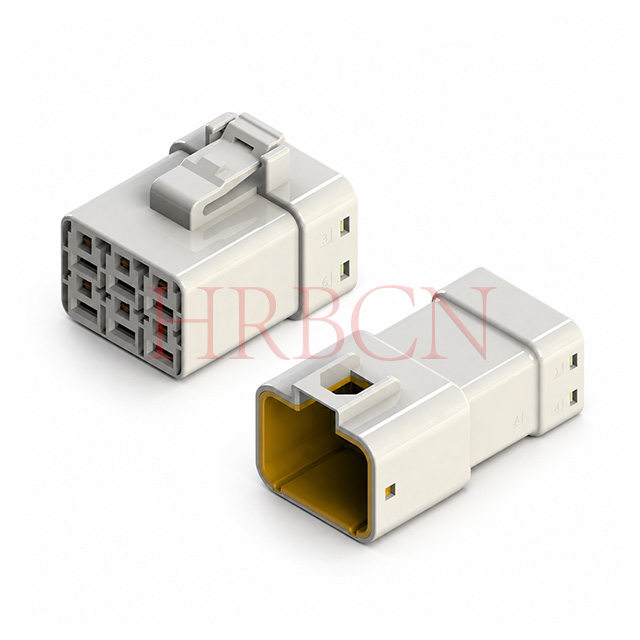

Connecteur fil à fil à 2 rangées étanche automatique HRB 6,35 mm

Les connecteurs étanches fil à fil à double rangée HRBCN au pas de 6,35 mm sont conformes à la norme IEC 60529 IP67 anti-poussière et étanche. La disposition à deux rangées offre une densité de circuit plus élevée dans une largeur de boîtier limitée, prenant en charge 4/6/8 broches pour une alimentation multicanal et une intégration de signal, idéale pour les équipements avec une hauteur d'installation verticale restreinte.
Adoptant un boîtier PBT UL94V-0, un bouchon d'étanchéité en silicone intégré et des contacts en bronze phosphoreux nickelé, la série résiste à une tension nominale de 600 V et transporte jusqu'à 30 A de courant maximum, fonctionnant de manière stable de -40 ℃ à +130 ℃. Équipés d'un double mécanisme de verrouillage (verrouillage principal + verrouillage secondaire TPA) pour empêcher le retrait du terminal en cas de fortes vibrations, tous les modèles sont conformes à la directive RoHS et disponibles avec un service d'assemblage de faisceaux de câbles personnalisé, largement appliqué dans les machines d'ingénierie, les robots AGV, les camions réfrigérés, l'éclairage minier, le stockage d'énergie extérieur et les environnements marins au brouillard salin. Les joints de fil, les clips de retenue, les bagues d'étanchéité, les bornes et les boîtiers coopèrent en synergie pour offrir des performances d'accouplement sécurisées, une protection d'étanchéité fiable et des performances d'assemblage stables à long terme.
  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
État de disponibilité:
Quantité:
  • A-M63501WF, A-M63502WF

  • HRBCN

  • 8536909000

Définition du numéro de pièce



A- M63501WF -2X N -W -X

           ①          ② ③ ④ ⑤

①M63501WF : série HRB, fiche

②2 : double rangée ;

③N : Nombre de broches 4/6/8 broches

④Couleur : W : blanc

⑤ Couleur du bouchon d'étanchéité :

-1 : Vert (isolation du fil OD 2,65-3,1 mm)

Vierge : bleu (isolation du fil OD 2,9-4,0 mm)


A- M63502WF -2X N -W -X

           ①          ② ③ ④ ⑤

①M63502WF : série HRB, prise

2 : double rangée ;

N : Nombre de broches 4/6/8 broches

④Couleur : W : blanc

⑤ Couleur du bouchon d'étanchéité :

-1 : Vert (isolation du fil OD 2,65-3,1 mm)

Vierge : bleu (isolation du fil OD 2,9-4,0 mm)



Fonctionnalités principales



  • Performances IP67 en matière d'étanchéité à l'eau et à la poussière pour les environnements extérieurs et humides

  • Pas de contact fixe de 6,35 mm, structure de boîtier compacte pour un assemblage dans un espace limité

  • Double système de verrouillage (verrouillage principal + verrouillage secondaire TPA) pour stopper le retrait du terminal

  • Bague d'étanchéité intégrée en silicone pour un effet imperméable stable à long terme

  • Bornes en bronze phosphoreux avec placage Ni+Sn, faible résistance de contact et résistance à la corrosion

  • Large plage de températures de fonctionnement : -40 ℃ ~ +130 ℃

  • Plusieurs options de nombre de broches pour couvrir différentes exigences de connexion d'alimentation et de signal

  • Conforme RoHS, approvisionnement direct en usine avec service d'assemblage de harnais personnalisable


Vue éclatée




Les joints de fil, les clips de retenue, les bagues d'étanchéité, les bornes et les boîtiers coopèrent en synergie pour offrir des performances d'accouplement sécurisées, une protection d'étanchéité fiable et des performances d'assemblage stables à long terme.


Vue éclatée du connecteur étanche 6.35



Scénarios d'application



  • Machines de construction

Convient aux pelles et aux véhicules d'ingénierie, résistant aux vibrations et aux intempéries extérieures.

  • Robots logistiques AGV

Connexion électrique stable pour les équipements de manutention automatisés d'entrepôt.

  • Véhicules de transport réfrigérés

Adaptez-vous aux environnements d’exploitation à basse température à long terme.

  • Éclairage minier

La conception étanche à l’eau et à la poussière s’adapte aux conditions humides des tunnels souterrains.

  • Équipement de stockage d'énergie

Prend en charge la transmission haute puissance pour les systèmes de stockage d'énergie extérieurs.

  • Équipement marin

Capable de faire face aux environnements marins humides et embruns salés.





FAQ technique


Q : Comment insérer des contacts sertis dans le boîtier du connecteur ?

R : Avant d'insérer des contacts sertis, orientez à la fois l'ensemble du boîtier du connecteur et les contacts pour un accouplement correct. Positionnez le boîtier avec son dispositif de verrouillage orienté vers le haut et alignez le contact de manière à ce que son côté joint en barillet soit également orienté vers le haut.

Ne faites PAS pivoter le contact pendant ou après l'insertion ; la rotation peut endommager le joint en caoutchouc ou fissurer le boîtier.


⒈En cas de contact avec la prise

Étape ① : Inclinez le contact serti. Posez sa pointe sur la cavité de contact équipée du joint. Agrandissez soigneusement l'ouverture du joint pour éviter d'endommager la surface supérieure de la cavité. Appuyez le tube de contact sur la plaque d'étanchéité en caoutchouc pour insérer la section de boîte du contact.

Étape ② : Redressez le contact serti, puis insérez la pointe de sa section de boîtier. Enfoncez le contact à fond (ne faites pas levier et n'appliquez pas de force excessive) jusqu'à ce que vous entendiez un clic.

Étape ③ : Après avoir entendu un clic sonore lors de l'insertion complète du contact, tirez doucement sur le fil pour confirmer que le contact est solidement verrouillé par la lance du boîtier.


⒉En cas de contact avec l'onglet

Étape ① : Insérez le contact serti directement dans le boîtier. Évitez d'endommager la périphérie de la cavité scellée avec le tube contact. L'inclinaison du contact vers le côté de verrouillage du boîtier pendant l'insertion peut couper la plaque d'étanchéité en caoutchouc et faire pénétrer la pointe de contact dans une cavité voisine. Reportez-vous à la figure ci-dessous ; faites très attention à l’orientation de l’insertion.

Étape ② : Enfoncez complètement le contact serti. Ne faites pas levier et n'appliquez pas de force excessive, arrêtez-vous lorsque vous entendez un clic audible.

Étape ③ : Après avoir entendu un clic sonore lors de l'insertion complète, tirez doucement sur le fil pour confirmer que le contact serti est solidement verrouillé par la lance du boîtier.


Q : Comment retirer les contacts sertis du boîtier après une insertion incorrecte

R : Si un contact serti est inséré dans la mauvaise cavité, son retrait ne doit être effectué que par du personnel qualifié. Ne réutilisez pas le boîtier ou la plaque d'étanchéité en caoutchouc une fois utilisés.

Insérez l'outil d'extraction entre le contact serti et le boîtier depuis le côté correspondant. Poussez l'outil dans le sens ① pour dégager la lance du boîtier du crochet de verrouillage des contacts. Tirez ensuite le fil dans le sens ② pour retirer le contact du boîtier.

Comment extraire le contact du logement?



Q : Quelle est la procédure correcte pour accoupler les boîtiers mâle et femelle de ce connecteur étanche ?

Étape ① :    Alignez la languette de verrouillage du boîtier mâle avec le levier de verrouillage du boîtier de la prise, comme illustré dans la figure ci-dessous. Effectuer l'accouplement le long de l'axe d'accouplement ; ne forcez pas.

Étape ② : Assemblez les deux boîtiers jusqu'à ce que le verrou soit complètement engagé. Vérifiez le verrouillage sécurisé du boîtier en tirant doucement sur le boîtier. (Un clic audible se fera entendre lorsque le levier de verrouillage et la languette de verrouillage sont correctement engagés.)

Schéma d'assemblage de l'A-M63501 et de l'A-M63502

Q : Quelles sont les différences entre les boîtiers de connecteurs à une rangée et à deux rangées, et comment faire la bonne sélection ?

1. Différences fondamentales entre les boîtiers à une rangée et à deux rangées

Maison à une rangée

Structure : Épingles disposées en une ligne droite ; largeur latérale compacte, câblage simple

Caractéristique électrique : nombre de broches limité (généralement 2/3/4 broches pour votre série 6,35 mm) ; charge de courant totale inférieure par unité d'espace latéral

Avantage de l'assemblage : alignement facile lors de l'accouplement, faible taux d'erreur d'insertion aveugle ; opération pratique d’insertion et d’extraction de terminal

Caractéristiques de l'espace : Occupation horizontale étroite, nécessite une hauteur d'installation verticale suffisante

Boîtier à double rangée

Structure : Épingles disposées en deux rangées parallèles ; densité de broches plus élevée dans une largeur de boîtier limitée

Caractéristique électrique : prend en charge plus de broches (4/6/8 broches, etc.) pour intégrer des signaux/alimentation multi-circuits ; câblage centralisé pour plusieurs circuits

Note d'assemblage : nécessite un alignement précis anti-erreur de clé ; exigence opérationnelle légèrement plus élevée pour le chargement du terminal

Caractéristiques de l'espace : permet d'économiser la hauteur d'installation verticale, adapté aux scénarios d'espace vertical étroit


2. Règles de sélection standard

Choisissez une maison à une rangée si :

Seuls 2 à 4 signaux/puissance de circuit sont requis, pas besoin de positions de broches supplémentaires

L'équipement a un espace d'installation horizontal étroit, une largeur réservée latérale limitée

L'assemblage sur site nécessite une opération simple, un entretien et un démontage fréquents

Un câblage indépendant et séparé pour chaque circuit est requis, évitant ainsi les interférences croisées du câblage à plusieurs rangées.

Choisissez une maison à deux rangées si :

Plus de 4 circuits doivent être intégrés, un câblage central est requis

Le boîtier de l'équipement a une hauteur verticale limitée, il faut donc augmenter la densité des broches sans élargir la largeur du boîtier.

La transmission de puissance et de signal multicanal est nécessaire pour les modules tels que les contrôleurs et les unités de commande principales AGV.

Une gestion unifiée des faisceaux est nécessaire pour réduire l'occupation dispersée des connecteurs à une seule rangée.





Note actuelle
30AMax. (AWG10)
25A maximum (AWG12)
Tension nominale
600 V CA CC
Plage de température
-40 ºC à +130 ºC
Résistance de contact
≤20 mΩ maximum
Résistance d"isolation
1 000 MΩ minimum
Résistance à la tension
2200 V CA/minute
Qualité imperméable
IP67 de la norme CEI 60529
Applicabilité des terminaux
AWG10
AWG16-12
AWG18-16
Matériel
Contacts : Alliage de cuivre
Boîtier : PBT
Bague d"étanchéité/bouchon : silicone
Finition
Placage d"étain sur Ni sur la zone de contact
Scellable
Oui
