Définition du numéro de pièce
M20032 -2X N -O
① ② ③ ④
①M20032 : série HRB, fiche
②2 : double rangée ;
③N : Nombre de broches par rangée 3/4 broches
④W : La couleur du boîtier est blanche
M20036 -2X N -O
① ② ③ ④
①M20036 : série HRB, embase PCB 180°
② 2 : double rangée ;
③ N : Nombre de broches par rangée 3/4 broches
④W : La couleur du boîtier est blanche
Principales fonctionnalités
Indice d'étanchéité IP67 et anti-poussière selon la norme CEI 60529 pour les conditions de fonctionnement extérieures poussiéreuses et humides

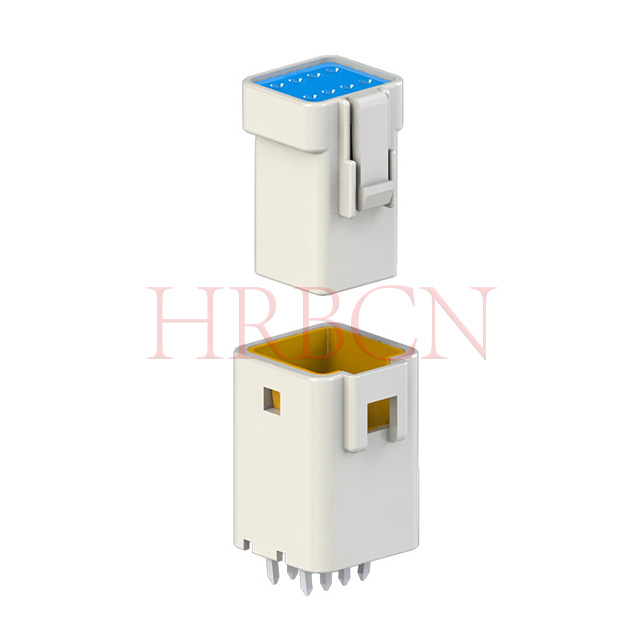

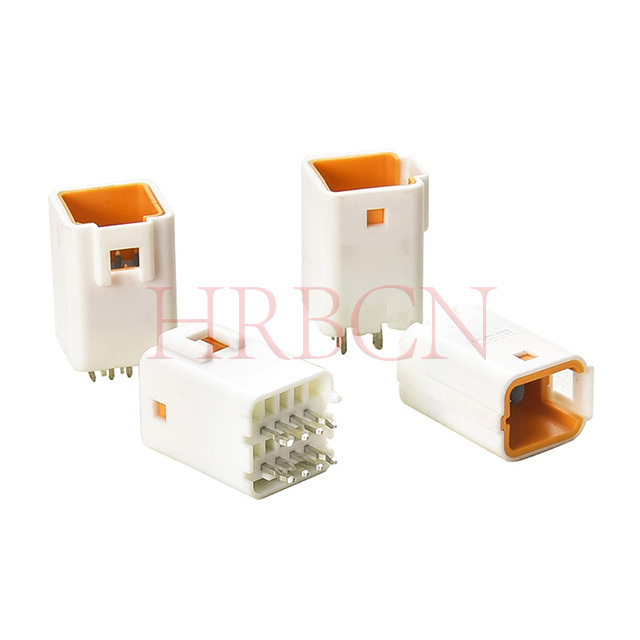

Embase PCB verticale droite à 180° à double rangée, disposition compacte haute densité pour l'interconnexion fil-à-carte à montage sur PCB
Le mécanisme de verrouillage secondaire TPA empêche le retrait des bornes sous l'effet des vibrations et des chocs pour une fiabilité du harnais à long terme
Boîtier ignifuge PBT UL94 V‑0, contacts en alliage de cuivre étamé, température de fonctionnement étendue : -40 ℃ ~ +130 ℃
Courant nominal 3 A/100 V AC/DC, prend en charge les calibres de fil AWG 22-24.
Les éléments d'étanchéité en silicone intégrés assurent une étanchéité complète une fois entièrement accouplés

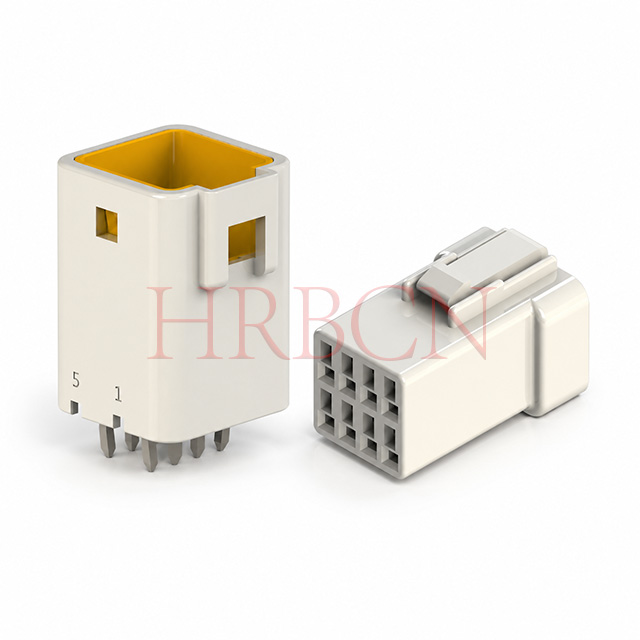

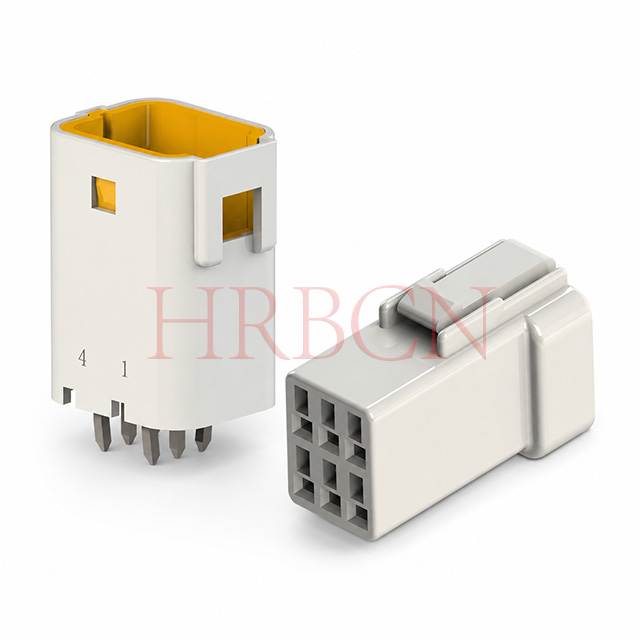

Disponible en configurations à double rangée 2 × 3 broches et 2 × 4 broches
Conforme RoHS et REACH
Vue éclatée

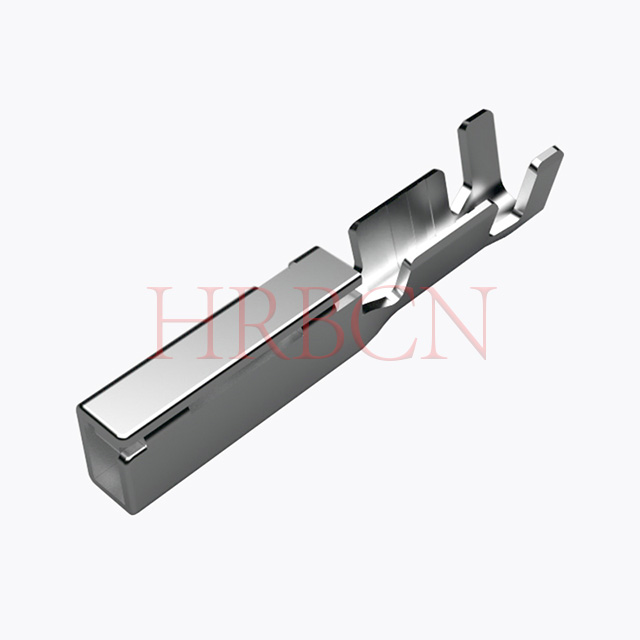

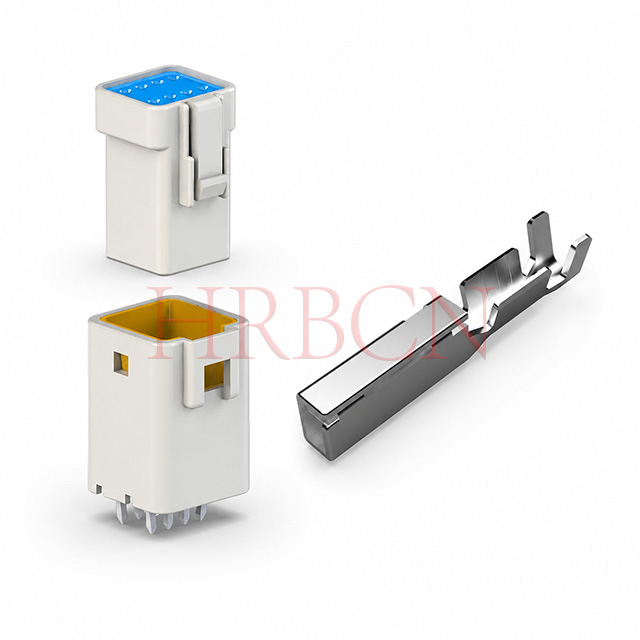

Les joints étanches, les passe-fils et les bornes à sertir fonctionnent conjointement avec la fiche et l'embase PCB pour fournir des connexions électriques étanches, anti-poussière et stables.
Champs d'application
Les connecteurs étanches HRB sont largement déployés dans plusieurs scénarios d'application dans des conditions difficiles, fournissant un signal stable et
transmission de puissance pour les appareils extérieurs et axés sur la mobilité.
- Équipement extérieur : Les tondeuses à gazon et autres machines de jardin résistent à la poussière, à l’humidité et aux fluctuations de la température extérieure.
- Système Surround 360° pour véhicule : systèmes d'imagerie panoramique automobile, connexion fiable pour le signal de la caméra embarquée
transmission.
- Drone agricole : drones de pulvérisation agricole, résistants à l'humidité, à la poussière et aux environnements difficiles des sites agricoles.
- Caméra de recul automobile : faisceau de câbles de caméra de recul automobile, sortie de signal stable pour les composants de vision du véhicule.
- Vélos d'extérieur : vélos électriques et vélos d'extérieur, connexion durable pour les circuits d'alimentation et de signal.
- Fauteuil roulant électrique : les fauteuils roulants électriques garantissent une interconnexion électrique sûre et fiable pour les aides à la mobilité.
