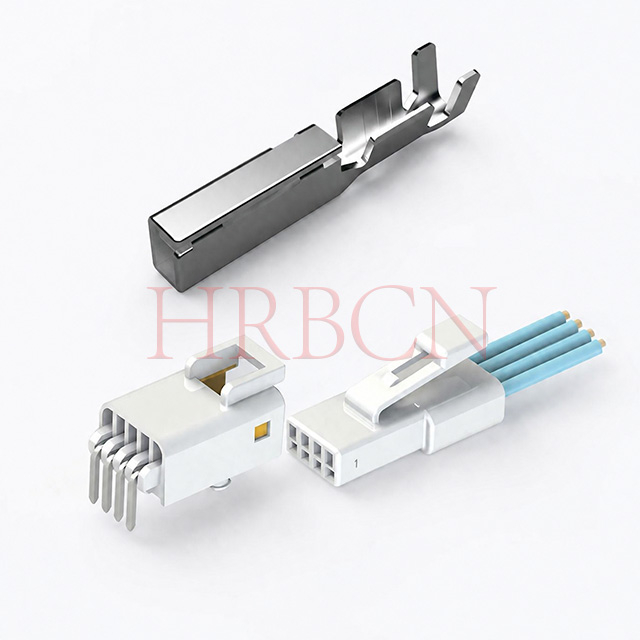

Définition du numéro de pièce
M20032 -1X 4-W -SP
① ② ③ ④ ⑤
①M20032 : série HRB, fiche
②1 : une seule rangée ;
③4 : Nombre de broches
④W : La couleur du boîtier est blanche
⑤SP : Avec déflecteur de protection à loquet

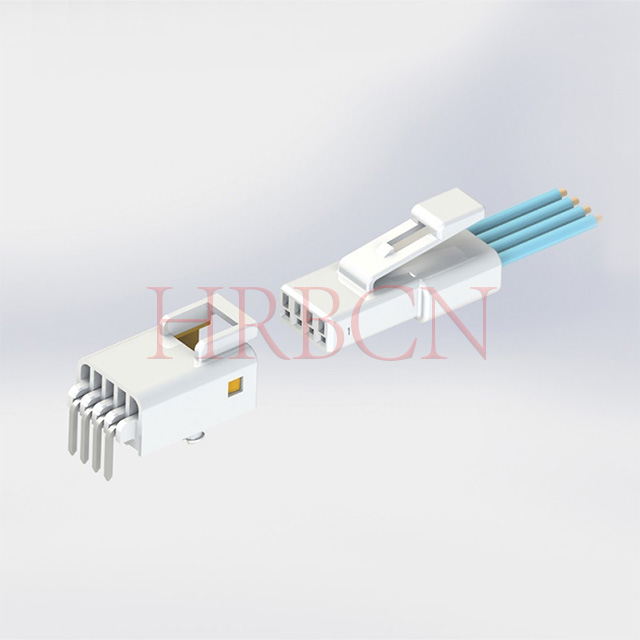

M20036 -1X 4-W -SP
① ② ③④ ⑤

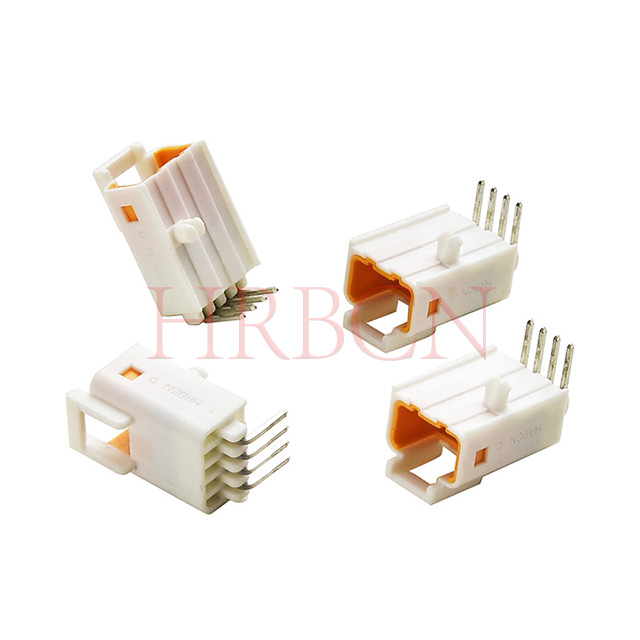

①M20036 : série HRB, embase PCB 90°
②1 : une seule rangée ;
③ 4 : Nombre de broches
④ W : La couleur du boîtier est blanche
⑤SP : Avec déflecteur de protection à loquet
Principales fonctionnalités
- Indice d'étanchéité IP67 et anti-poussière conforme à la norme CEI 60529 pour un déploiement dans des environnements difficiles
- Embase PCB en forme de L à angle droit de 90°, économise de l'espace de montage vertical sur PCB pour les appareils à disposition compacte
‑ Déflecteur de protection à oreille de verrouillage (version SP) : protège le mécanisme de verrouillage contre les chocs involontaires et les dommages causés par la pression
‑ Le verrouillage secondaire TPA empêche le retrait des bornes en cas de vibrations et de chocs pour une connexion stable à long terme

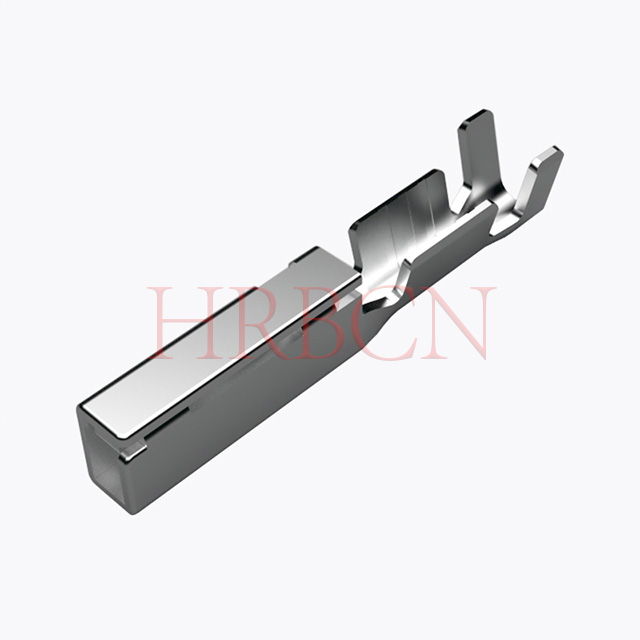

‑ Boîtier ignifuge PBT UL94 V‑0, contacts en bronze phosphoreux étamé, large plage de température de -40 ℃ ~ +130 ℃
‑ Évalué 3A / 100V DC/AC, compatible avec les fils AWG 22-24
‑ Éléments d'étanchéité en silicone intégrés pour des performances d'étanchéité fiables
‑ Conforme RoHS et REACH
Champs d'application
Les connecteurs étanches HRB sont largement déployés dans plusieurs scénarios d'application dans des conditions difficiles, fournissant un signal stable et
transmission de puissance pour les appareils extérieurs et axés sur la mobilité.
- Équipement extérieur : Les tondeuses à gazon et autres machines de jardin résistent à la poussière, à l’humidité et aux fluctuations de la température extérieure.
- Système Surround 360° pour véhicule : systèmes d'imagerie panoramique automobile, connexion fiable pour le signal de la caméra embarquée
transmission.
- Drone agricole : drones de pulvérisation agricole, résistants à l'humidité, à la poussière et aux environnements difficiles des sites agricoles.
- Caméra de recul automobile : faisceau de câbles de caméra de recul automobile, sortie de signal stable pour les composants de vision du véhicule.
- Vélos d'extérieur : vélos électriques et vélos d'extérieur, connexion durable pour les circuits d'alimentation et de signal.
- Fauteuil roulant électrique : les fauteuils roulants électriques garantissent une interconnexion électrique sûre et fiable pour les aides à la mobilité.
