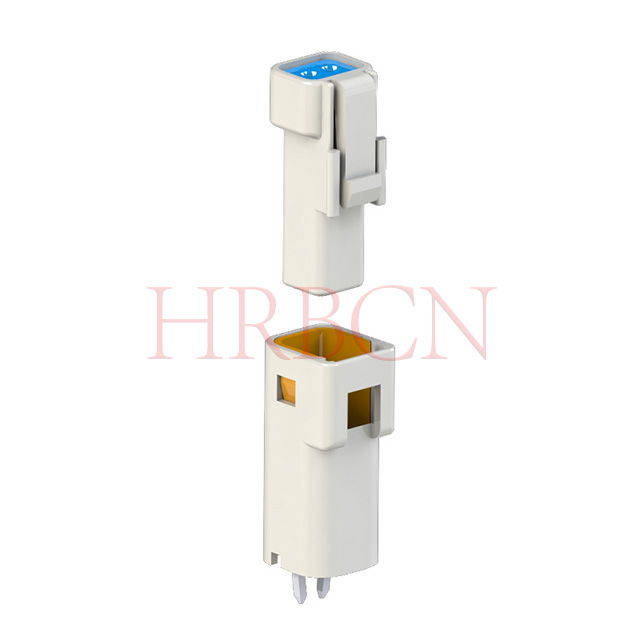

Q : Quelle orientation d'embase ce connecteur étanche fil-à-carte à double rangée de 2,0 mm adopte-t-il ?
R : Cette série comprend un embase PCB verticale droite à 180°, différente de la version à angle droit de 90°. Il est conçu pour un passage vertical
soudure de trous sur les cartes PCB.
Q : Quel calibre de fil est compatible avec ce connecteur fil-à-carte étanche à double rangée ?
R : Il accepte les fils AWG 22-24. Veuillez sélectionner des joints en fil de silicone correspondants en fonction du diamètre extérieur réel du fil.
Q : Ce connecteur à double rangée conserve-t-il les performances IP67 après un accouplement complet ?
R : Oui. Il atteint l'indice IP67 selon la norme CEI 60529 lorsqu'il est entièrement accouplé et assemblé avec les joints d'étanchéité correspondants. Ne convient pas pour
immersion continue en eau profonde.

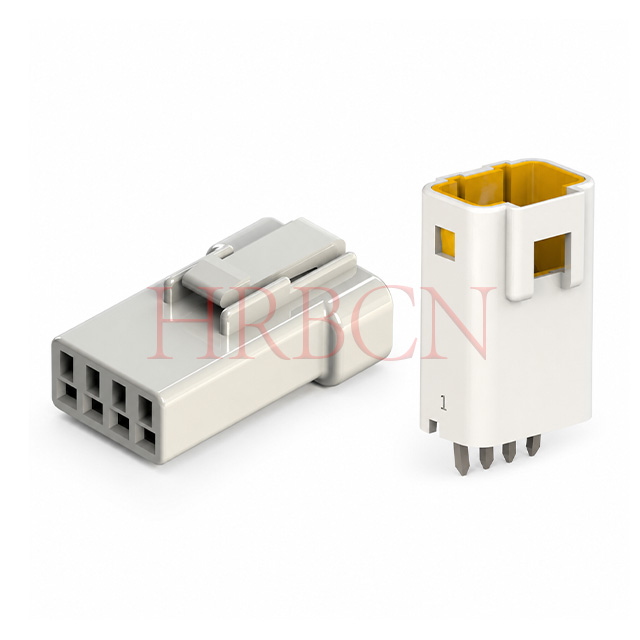

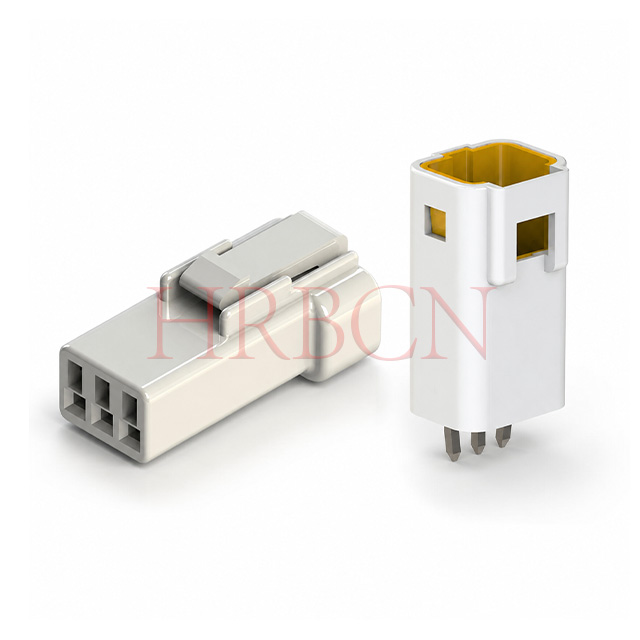

Q : Quel nombre de broches est disponible pour la série M20036‑2XN‑W ?
R : Des configurations à double rangée avec 3 broches ou 4 broches par rangée sont disponibles, à savoir des options 2 × 3 broches et 2 × 4 broches.
Q : Quelle est la force d'insertion et de retrait pour ce connecteur fil-à-carte étanche de 2,0 mm ?
R : La force d'insertion maximale par broche est de 8 N et la force minimale de retrait par broche est de 0,98 N. Condition de test : test avec les verrous désengagés à une vitesse de 5 ± 2 mm/s. Une force d'accouplement excessive peut endommager le boîtier ou les bornes.

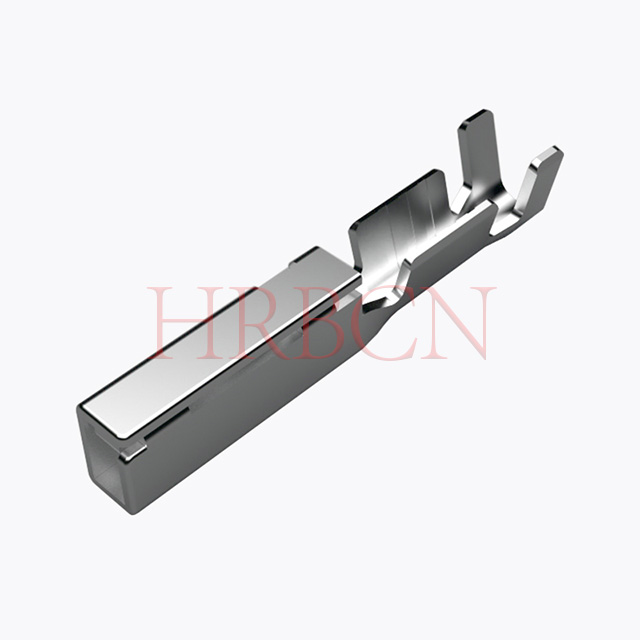

Q : Quelle force de rétention terminale le boîtier peut-il fournir ?
R : La force de rétention minimale des bornes serties à l'intérieur du boîtier est de 24,5 N. Elle empêche les bornes de reculer sous l'effet des vibrations, des chocs et des contraintes de traction sur le fil. Une mauvaise insertion du terminal réduira les performances de rétention.
Q : Quelle est la force de verrouillage du boîtier du connecteur ?
R : Résistance de verrouillage du boîtier à verrouillage positif ≥50 N, testée par traction axiale de connecteurs accouplés à 1 - 5 mm/s. La structure de verrouillage robuste garantit un accouplement stable dans des environnements de vibrations difficiles.
Q : Quelle résistance aux vibrations ce connecteur étanche de 2,0 mm offre-t-il ?
R : Le connecteur accouplé résiste à un balayage de vibrations de 10 Hz à 500 Hz, 15 minutes par cycle, 12 cycles dans chacune des trois directions mutuellement perpendiculaires (36 cycles au total, environ 9 heures). Après test : aucun dommage d'apparence, résistance de contact ≤20 mΩ et discontinuité momentanée ≤1 microseconde.
Q : À quel niveau de choc mécanique le connecteur peut-il résister ?
R : Il survit à un choc demi-sinusoïdal de 50 g, 11 ms appliqué sur les axes ±X, ±Y, ±Z (18 chocs au total). La résistance de contact post-test reste ≤20 mΩ avec une discontinuité ≤1 microseconde, garantissant une transmission fiable du signal/puissance dans des conditions d'impact.
Q : Comment le connecteur se comporte-t-il sous un choc thermique ?
R : Les spécimens non accouplés subissent 48 cycles entre -40 °C et +130 °C avec un séjour de 30 minutes à chaque extrême. Après test : résistance de contact ≤20 mΩ, pas de claquage diélectrique à 500 V AC et résistance d'isolation ≥500 MΩ, adapté aux environnements difficiles à températures élevées.
