Vous voyez de nombreux types de connecteurs dans l’électronique. Il est important de connaître les mots des connecteurs si vous concevez, achetez ou réparez des appareils. Des mots comme fil à fil, IDC, RAST et carte à carte peuvent prêter à confusion. Ces mots peuvent rendre difficile le choix d’un connecteur. Si vous savez ce qu'ils signifient, vous pouvez choisir le connecteur adapté à votre travail. Le connecteur HRB&HRBCN donne des exemples réels et des types de produits. Voici quelques connecteurs courants :
Type de connecteur | Description |
Connecteurs circulaires métriques | Ceux-ci sont imperméables et solides. Les gens les utilisent dans les usines. |
Connecteurs circulaires M12 | Ceux-ci protègent de la poussière et de l’eau. Ils sont utilisés dans les machines d'usine. |
Connecteurs circulaires M8 | Ce sont des choses difficiles. Ils travaillent avec des outils médicaux et des enregistreurs de données puissants. |
Connecteurs Quick-Connect et Bullet | Ceux-ci se connectent rapidement. Ils conviennent parfaitement aux câbles de voiture et de bateau. |
Connecteurs électriques spécialisés | Ils sont conçus pour les travaux difficiles comme les avions et les systèmes téléphoniques. |
Points clés à retenir
Présentation des connecteurs fil à fil
Qu'est-ce qu'un connecteur fil à fil ?
Un connecteur Vous n'avez pas besoin d'un circuit imprimé pour l'utiliser. Les gens utilisent ces connecteurs pour réparer, étendre ou brancher des câbles. Le connecteur maintient les fils ensemble. Il permet à l’électricité de circuler en toute sécurité d’un fil à un autre. fil à fil relie deux fils ou plus. Les connecteurs fil à fil se présentent sous de nombreuses formes et tailles. Ils aident tous les fils à se connecter de manière sûre.
Principales fonctionnalités et applications
Les connecteurs fil à fil sont flexibles et faciles à utiliser. La plupart des types ne nécessitent pas d'outils spéciaux. Vous pouvez connecter ou déconnecter les fils rapidement. Ceci est utile pour les réparations ou les modifications. Le matériau du connecteur affecte son fonctionnement. Voici un tableau qui montre les matériaux courants et ce qu'ils font :
Type de matériau | Élasticité | Conductivité (IACS) | Coût | Applications typiques |
Bronze phosphoreux | Excellent | Modéré (15 %-20 %) | Moyen | Connecteurs de signaux, connecteurs fil-à-carte à usage général |
Laiton | Pauvre | Élevé (28 %) | Faible | Bornes de puissance, bornes à sertir à faible coût |
Cuivre au béryllium | Excellent | Modéré (20 %-25 %) | Haut | Connecteurs haut de gamme, applications militaires, aéronautiques |
Le bronze phosphoreux est bon pour les connexions de signaux. Cela coûte moins cher et fonctionne bien.
Le laiton est bon marché et conduit bien l’électricité. Il ne se plie pas facilement et n'est donc pas adapté aux fils que vous connectez souvent.
Le cuivre au béryllium convient mieux aux travaux difficiles. Cela coûte plus cher.
Les connecteurs fil à fil sont utilisés dans de nombreux endroits. Voici un tableau qui montre où vous pourriez les voir :
Industrie | Applications |
Automobile | Connecter des capteurs, des lumières et des unités de contrôle ; doit résister à des conditions extrêmes. |
Industriel | Utilisé dans les machines, les panneaux de commande et les systèmes d'automatisation ; nécessite robustesse et fiabilité. |
Electronique grand public | Câblage interne pour appareils comme les smartphones et les ordinateurs portables ; doit être compact et performant. |
Vous utilisez ces connecteurs dans les voitures pour les capteurs et les lumières. Dans les usines, ils connectent les machines et les panneaux de commande. En électronique, ils s’intègrent à l’intérieur d’appareils où l’espace est réduit et où les performances sont importantes. Les connecteurs fil à fil facilitent le branchement ou la connexion des câbles.
Avantages et inconvénients
Les connecteurs fil à fil présentent de nombreux avantages. Vous pouvez brancher des câbles ou connecter des fils éloignés les uns des autres. Vous pouvez ajouter plus de points de connexion le long d'un câble. Cela facilite les travaux de câblage délicats.
Mais vous devez bien sécuriser le connecteur. Si vous ne le faites pas, il pourrait se détacher. Ces connecteurs ne résistent pas à la traction ou aux secousses. Voici un tableau qui compare les connecteurs fil-à-fil aux connecteurs fil-à-carte :
Type de connecteur | Avantages | Inconvénients |
Fil à fil | Prend en charge les branchements longue distance et plusieurs points | Nécessite une sécurité supplémentaire ; positionnement et force faibles |
Fil à carte | Compact et hautement intégré | Moins flexible ; doit correspondre aux positions du conseil d'administration |
Astuce : vérifiez toujours votre câble et l'endroit où vous l'utilisez avant de choisir un connecteur. Le bon connecteur assure la sécurité de votre système.
Choisissez un connecteur fil à fil lorsque vous devez joindre directement les câbles. C'est bon pour les endroits où vous devez changer ou déplacer facilement les fils. Vous voyez ces connecteurs dans les voitures, les machines et les appareils électroniques domestiques. Si vous choisissez le bon connecteur, votre système de câbles fonctionnera bien et durera plus longtemps.
Connecteurs et technologie IDC
Qu'est-ce qu'un connecteur IDC ?
Lorsque vous travaillez avec des connecteurs, vous pouvez entendre un contact à déplacement d'isolant . Un connecteur IDC vous permet de joindre les fils sans retirer l'isolation. Le connecteur est doté de lames tranchantes qui traversent le revêtement du fil. Cela établit une connexion directe qui bloque l’air et l’eau. Le lien est fort et empêche l’humidité de pénétrer. Les connecteurs IDC vous aident à terminer vos travaux plus rapidement et à commettre moins d'erreurs.
Comment fonctionnent les connecteurs IDC
Pour utiliser un connecteur IDC, placez le fil dans la fente. Les lames poussent vers le bas et tranchent l'isolant. Cela réalise une connexion soudée à froid. Vous n'avez pas besoin de dénuder le fil ni d'utiliser de la soudure. Le processus est rapide et facile. Vous pouvez connecter plusieurs fils à la fois avec les systèmes IDC modulaires.
Les connecteurs IDC utilisent des lames tranchantes pour couper l'isolation des fils et établir le contact.
Les connecteurs à sertir nécessitent que vous dénudiez les fils et que vous les connectiez chacun.
Les connecteurs à souder nécessitent que vous fassiez fondre la soudure, ce qui prend plus de temps.
Les connecteurs IDC vous aident à travailler plus rapidement et à économiser de l'argent sur la main d'œuvre. Vous pouvez connecter plusieurs fils en une seule étape. Le soudage et le sertissage prennent plus de temps et nécessitent plus de travail.
Astuce : Choisissez des connecteurs IDC lorsque vous souhaitez des connexions rapides et solides pour de nombreux fils.
Caractéristiques du connecteur IDC HRB et HRBCN
HRB&HRBCN fabrique des connecteurs IDC dotés de fonctionnalités spéciales. Ils durent longtemps et peuvent gérer des endroits difficiles. Les connecteurs fonctionnent pour plus de 100 utilisations . Vous pouvez les utiliser là où il y a de l’eau, de la poussière, de la chaleur ou des produits chimiques. Les connecteurs HRB&HRBCN disposent de nombreux certificats de sécurité et de qualité. Vous bénéficiez également de bons prix et d’une commande facile.
Fonctionnalité | Connecteur HRB & HRBCN | Autres marques |
Attestation | ISO 9001:2008, UL&cUL, TS16949:2009, VDE, TUV | Varie selon la marque |
Durabilité | Plus de 100 cycles d'accouplement | 30 à 50 cycles |
Résistance environnementale | Haute résistance à l'eau, à la poussière, à la chaleur et aux produits chimiques | Varie selon le matériau |
Rentabilité | Prix compétitifs, bonne disponibilité | Des prix plus élevés pour certaines marques |
Vous pouvez compter sur les connecteurs HRB&HRBCN pour les travaux difficiles. Ils fonctionnent bien dans les voitures, les usines et les hôpitaux. Vous obtenez de bons résultats et un bon rapport qualité-prix.
Applications du connecteur IDC
Les connecteurs IDC se trouvent dans de nombreux appareils et systèmes électroniques. Ils s’intègrent dans de petits espaces et créent des liens solides. Vous les utilisez dans les systèmes d'infodivertissement automobile pour relier les écrans, les commandes et l'audio. Les usines utilisent des connecteurs IDC pour les machines, les capteurs et les unités de contrôle. Les hôpitaux les utilisent pour connecter des capteurs et des écrans pour les soins aux patients. Les téléphones et tablettes utilisent des connecteurs IDC car ils sont petits et fiables.
Appareil/Système | Application des connecteurs IDC |
Système d'infodivertissement automobile | Connecte l’unité de contrôle à l’écran pour les images et le toucher. |
| Offre des connexions audio stables pour un bon son. |
| Relie les modules de contrôle pour une utilisation fluide. |
Équipement industriel | Utilisé dans les machines pour connecter des capteurs, des moteurs et des commandes. |
| Conçus pour durer dans des endroits difficiles, ils fonctionnent donc bien. |
Surveillance des patients hospitalisés | Connecte des capteurs pour vérifier la santé du patient. |
| Garantit que les écrans et les appareils restent connectés. |
| Déclenche des alarmes si l'état d'un patient change. |
Electronique grand public | La petite taille convient aux téléphones et aux tablettes. |
| Établit des connexions solides pour les petites pièces. |
Vous voyez des connecteurs IDC dans de nombreuses applications rast. Vous les utilisez dans des systèmes idc modulaires pour des connexions filaires rapides et faciles. Les connecteurs IDC vous aident à établir des connexions solides et durables dans les voitures, les usines, les hôpitaux et l'électronique. Vous obtenez de bonnes performances et une longue durée de vie.

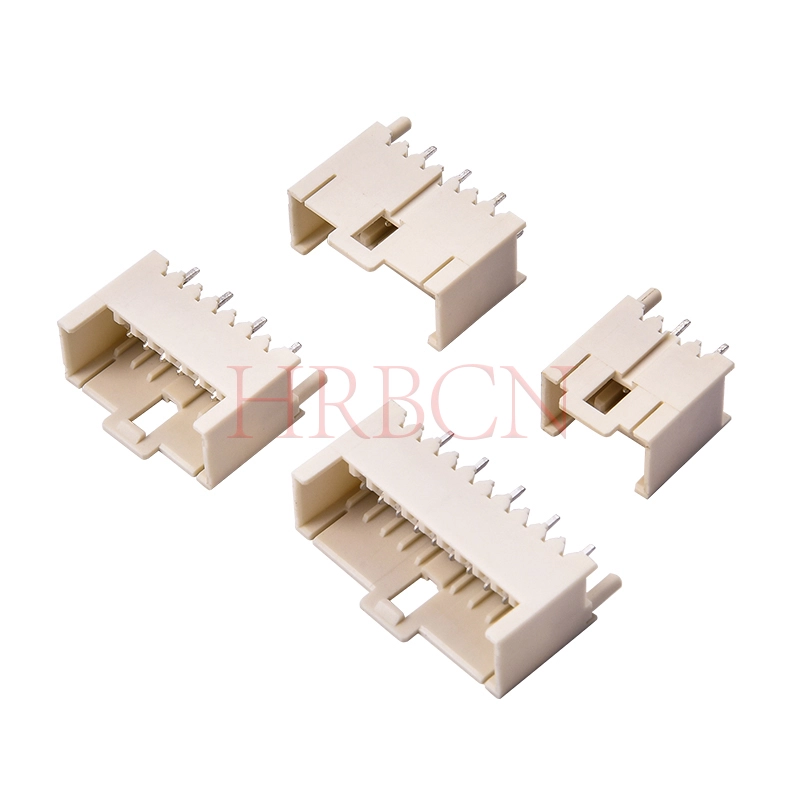

Système de connecteur RAST expliqué
Qu'est-ce qu'un connecteur RAST ?
Vous verrez peut-être le mot rast lorsque vous travaillez avec des fils. RAST signifie « Technologie de prise de connexion au réseau ». Il s'agit de l'allemand pour la technologie de prise de connexion au réseau. Le système de connecteur rast utilise des espaces définis entre les contacts. Les types les plus courants sont rast 2,5 et rast 5. Ces chiffres indiquent le nombre de millimètres entre chaque contact. Vous utilisez des connecteurs rast pour réaliser des faisceaux de câbles rapidement et sans erreurs. Le système de connecteurs Rast vous aide à ne pas vous tromper lors de l'assemblage. Pour ce faire, il utilise le codage et la polarisation.
Il est important de connaître la différence entre rast, les connecteurs rast et le système de connecteurs rast . Rast est la règle d'espacement. Les connecteurs Rast sont les véritables pièces que vous utilisez. Le système de connecteurs Rast comprend les connecteurs, l'espacement et la manière dont vous les assemblez. Le connecteur HRB&HRBCN possède de nombreux connecteurs rast 2.5 et rast 5 pour différents travaux.
Caractéristiques du système de connecteur RAST
Le système de connecteur rast vous apporte beaucoup de bonnes choses. Vous pouvez utiliser moins de pièces différentes dans vos harnais. Vous pouvez modifier la clé et la polarisation pour répondre à vos besoins. Cela vous aide à conserver moins de stocks et à éviter de corriger les erreurs. Le système de verrouillage permet aux connecteurs de mieux rester en place. Vous économisez également de l'argent sur le travail car les connecteurs rast fonctionnent avec des machines.
Fonctionnalité | Description |
Variété de composants | Réduit la variété des composants dans les assemblages de faisceaux. |
Personnalisation | Permet la personnalisation des fonctionnalités de saisie et de polarisation. |
Erreurs de branchement | Réduit les erreurs de branchement grâce à la polarisation. |
Rétention | Comprend un système de verrouillage pour une meilleure rétention et fiabilité du connecteur. |
Coûts de main-d'œuvre | Réduit les coûts de main-d'œuvre , adapté aux équipements automatisés. |
Vous trouvez des connecteurs Rast 5 dans de nombreux endroits car ils répondent à des règles strictes de sécurité et de qualité. Ces règles incluent VDE, UL 1977, IEC 61984 et ISO 9001:2015 . Les connecteurs Rast de HRB&HRBCN Connector répondent également aux règles RoHS et de marquage CE.
Applications des connecteurs RAST
Vous utilisez des connecteurs rast dans beaucoup de choses. Les appareils électroménagers comme les congélateurs, les micro-ondes et les machines à laver utilisent des connecteurs rast 5 et rast 2,5 pour un câblage sûr et rapide. Les voitures utilisent le système de connecteurs rast pour les relais, les capteurs et les interrupteurs. Les usines utilisent des connecteurs rast pour connecter les PCB aux commandes de moteur et aux interrupteurs.
Appareils électroménagers
Automobile
Technologies de chauffage
Applications industrielles
Les connecteurs Rast ont été utilisés pour la première fois dans les appareils électroménagers pour éviter les erreurs de câblage. Désormais, vous voyez des connecteurs rast 5 et rast 2,5 dans les voitures, les usines et les systèmes de chauffage. Le système de connecteurs Rast vous offre des connexions sûres, solides et de bonne qualité qui répondent à toutes les règles dont vous avez besoin.
Connecteurs carte à carte
Types de connecteurs carte à carte
Vous utilisez des connecteurs carte à carte pour relier deux cartes de circuits imprimés. Ces connecteurs permettent de fabriquer des appareils petits et puissants. Il en existe de nombreux types. Chaque type a sa propre forme et son propre travail. Le tableau ci-dessous présente les principaux types que vous pourriez voir :
Taper | Description de la structure | Description de la fonctionnalité |
Mezzanine | Empile deux planches parallèles de hauteurs différentes. | Vous permet d'étendre les modules et de bien utiliser l'espace. Prend en charge le transfert de données rapide. |
Microminiature | Très petit avec des pas fins et de faibles hauteurs d'empilage. | S'adapte aux petits appareils électroniques comme les appareils portables et les smartphones. Donne des connexions fiables. |
Hermaphrodite | S'accouple à lui-même sur les deux planches. | Rend l'inventaire simple. Donne un alignement fort et un ajustement solide. |
Puissance et signal | Combine les chemins d'alimentation et de signal, gère un courant élevé. | Fonctionne pour des besoins mixtes. Convient à de nombreuses utilisations, notamment automobiles et industrielles. |
Grande vitesse | Conçu pour des débits de données rapides, jusqu'à 56 Gbit/s. | Utilisé dans les endroits où vous avez besoin de données à haut débit, comme l'AR/VR et les jeux. |
Robuste | Possède des fonctionnalités supplémentaires pour les conditions difficiles. | Reste fiable face aux chocs, aux vibrations et aux environnements difficiles, tels que les équipements automobiles et industriels. |
Applications et avantages
Vous trouvez des connecteurs carte à carte dans de nombreux nouveaux appareils. Ces connecteurs sont importants dans l’électronique automobile. Vous les voyez dans les unités de commande, les systèmes de divertissement et les modules de capteurs. On les trouve également dans les smartphones, les appareils portables, les casques AR/VR, les ordinateurs portables et les appareils de jeux. Les appareils portables ont besoin de connecteurs fins et comportant de petits espaces entre les broches. Les casques AR/VR utilisent ces connecteurs pour des données rapides dans des endroits restreints. Les ordinateurs portables et les tablettes les utilisent pour relier les pièces entre elles.
Vous obtenez de nombreux avantages grâce aux connecteurs carte à carte :
Vous économisez de l'espace. Ces connecteurs vous permettent d'empiler des cartes et d'ajouter plus de fonctionnalités dans une petite zone.
Vous obtenez une meilleure qualité de signal. La conception aide à arrêter les pertes de puissance, les échos et les confusions de signaux.
Vous bénéficiez d’un fort soutien. Les connecteurs maintiennent les cartes ensemble, même dans les voitures ou les usines.
Les connecteurs carte à carte présentent de petits espaces entre les broches, de nombreux contacts et de faibles hauteurs d'empilage. Vous pouvez les utiliser lorsque vous n'avez pas beaucoup de place. Ils peuvent également gérer une puissance élevée, nécessaire dans les voitures et les usines. Vous pouvez compter sur ces connecteurs pour envoyer l’énergie et les données là où vous en avez besoin.
Astuce : Choisissez le bon connecteur carte à carte pour votre projet de voiture afin d'obtenir le meilleur espace, vitesse et résistance.
Autres connecteurs courants
Connecteurs fil à carte de HRB&HRBCN
Parfois, vous devez joindre des fils à un circuit imprimé. HRB&HRBCN Les connecteurs fil-à-carte vous offrent un lien solide et stable. Ces connecteurs aident les fils et les cartes à rester connectés dans de nombreux appareils. Voici leurs principales caractéristiques dans un tableau :
Fonctionnalité | Description |
Performances stables | Assure une transmission électrique sécurisée et à faibles pertes entre les cartes et les modules. |
Connexion fiable | Les structures de contact de haute précision maintiennent une forte intégrité du signal et évitent les défauts. |
Expérience établie | Plus de 16 ans d'expérience dans la fabrication, garantissant une qualité éprouvée et un approvisionnement stable. |
Qualité et sécurité certifiées | Conformité aux normes ISO 9001, UL/cUL et autres normes de sécurité pour une fiabilité élevée. |
Livraison rapide et approvisionnement flexible | Les produits normaux sont expédiés sous 3 à 5 jours ; commandes personnalisées en environ 10 à 15 jours pour un assemblage rapide. |
Vous pouvez compter sur ces connecteurs pour les voitures, les usines et les appareils électroniques domestiques. HRB&HRBCN expédie rapidement et suit des règles de sécurité strictes.
Connecteurs circulaires
Les connecteurs circulaires sont faciles à repérer car ils sont ronds et solides. Vous les utilisez lorsque vous avez besoin de quelque chose de dur. Ces connecteurs fonctionnent bien là où la poussière, l'eau ou les secousses peuvent causer des problèmes. Vous les voyez à de nombreux endroits :
Systèmes de transport
Panneaux de contrôle industriels
Instrumentation aérospatiale
Matériel d'imagerie médicale
Fabrication automobile
Robotique industrielle
Fabrication de semi-conducteurs
Transformation des aliments et des boissons
Vous pouvez faire confiance aux connecteurs circulaires pour les équipements d’extérieur, les outils médicaux et les robots d’usine. Ils assurent la sécurité et la stabilité de vos connexions, même dans les endroits difficiles.
Connecteurs modulaires
Les connecteurs modulaires vous permettent de créer des systèmes qui peuvent changer. Vous pouvez ajouter ou supprimer des pièces à mesure que votre projet se développe. Ces connecteurs facilitent la fixation et la mise à niveau. Un connecteur rectangulaire peut contenir plusieurs fils. Cela permet d'économiser de l'espace et signifie que vous avez besoin de moins de connecteurs.
Les connecteurs modulaires vous aident à concevoir des systèmes flexibles.
Vous pouvez réparer ou mettre à niveau les choses rapidement.
Les connecteurs rectangulaires permettent d'économiser de l'espace et de garder les choses bien rangées.
Vous voyez souvent des connecteurs modulaires dans les équipements réseau et téléphoniques. Ils vous aident à gérer les câbles et à maintenir le bon fonctionnement de vos systèmes.
Choisir le bon connecteur
Facteurs clés de sélection
Lorsque vous choisissez un connecteur pour votre faisceau de câbles , vous devez penser à certaines choses importantes. Le bon connecteur maintient votre harnais en sécurité et fonctionne bien, même dans des endroits difficiles comme les voitures.
Assurez-vous que le connecteur est solide. Votre harnais pourrait trembler, être tiré ou se plier. Un connecteur résistant ne se détachera pas et ne se cassera pas.
Vérifiez s'il a une bonne étanchéité. Des indices IP élevés comme IP67 ou IP68 protègent de l'eau, de la poussière et des produits chimiques.
Le connecteur doit résister aux températures chaudes et froides et aux coups violents. Ceci est très important pour les voitures et les harnais d'usine.
Vérifiez si le connecteur offre un soulagement de traction. Cela empêche le câble d'être blessé à l'endroit où il rencontre le connecteur.
Choisissez un connecteur qui fonctionne bien, même après l’avoir utilisé plusieurs fois.
Assurez-vous toujours que le connecteur correspond à la conception de votre harnais. S'il correspond à votre système, vous pouvez l'assembler facilement et faire moins d'erreurs.
Astuce : si vous construisez de nombreux faisceaux, utilisez des connecteurs adaptés à vos outils et à vos fils. Cela vous permet d'économiser du temps et de l'argent.
Solutions de connecteurs HRB et HRBCN
Vous pouvez faire confiance aux connecteurs HRB&HRBCN pour vos travaux de faisceaux de câbles. Ils proposent de nombreux produits, tels que des bornes à déconnexion rapide entièrement couvertes, des connecteurs IDC et RAST. Ceux-ci fonctionnent dans les voitures, les usines et les machines domestiques.
Type de certification | Description |
OIN 9001 | Norme de gestion de la qualité |
UL/cUL | Sécurité des produits électriques |
TS16949 | Gestion de la qualité dans l'industrie automobile |
TUV/VDE | Sécurité et qualité pour des applications mondiales |
CEI 60335-1 | Sécurité et performances des appareils électroménagers |
Les connecteurs HRB&HRBCN passent des tests rigoureux de sécurité et de qualité. Vous obtenez des connecteurs conformes aux règles UL, VDE et TS16949. Cela signifie que votre harnais fonctionnera bien dans les travaux difficiles. La conception vous permet de connecter des fils rapidement, en toute sécurité et facilement. Vous pouvez choisir des connecteurs mâles ou femelles adaptés à votre harnais. Ces connecteurs fonctionnent dans les voitures, les usines et les machines domestiques. Vous obtenez de bons résultats et une qualité durable pour chaque harnais que vous construisez.
Remarque : HRB&HRBCN se soucie de la qualité, de l'expédition rapide et de l'approvisionnement flexible. Vous pouvez faire confiance à ces connecteurs pour garder votre harnais sûr et solide.
Vous pouvez repérer de grandes différences entre les connecteurs câble à câble et câble à carte. Le tableau ci-dessous montre comment chaque type est utilisé pour différentes tâches :
Type de connecteur | Meilleure utilisation | Tension nominale | Note actuelle |
Câble à câble | Câblage flexible, réparations | Haut | Haut |
Câble à carte | Intégration de circuits imprimés | Moyen | Moyen |
Les connecteurs câble à câble sont parfaits pour fixer les fils et gérer beaucoup de puissance. Les connecteurs câble à carte conviennent mieux aux petits espaces et à une tension constante. Vérifiez toujours les valeurs nominales de tension et de courant pour rester en sécurité. Connaître les mots connecteurs vous aide à choisir le bon et à éviter les problèmes. Les connecteurs HRB&HRBCN améliorent le fonctionnement de vos projets. Si vous avez besoin de plus d'aide, lisez des guides ou demandez à un expert.
FAQ
Quelle est la différence entre les connecteurs fil à fil et fil à carte ?
Les connecteurs fil à fil relient deux câbles ensemble. Les connecteurs fil à carte relient un câble à une carte de circuit imprimé. Vous utilisez des connecteurs fil à fil lorsque vous avez besoin d’un câblage flexible. Vous utilisez des connecteurs fil à carte pour des connexions stables à l’intérieur des appareils.
Comment les connecteurs IDC permettent-ils de gagner du temps d'installation ?
Les connecteurs IDC vous permettent de connecter des fils sans retirer l'isolation. Vous poussez le fil dans le connecteur. Les lames tranchantes touchent immédiatement le fil. Cela fait moins d’erreurs et vous aide à terminer plus rapidement.
Les connecteurs HRB&HRBCN sont-ils certifiés pour la sécurité ?
Oui. Les connecteurs HRB&HRBCN réussissent les tests ISO 9001, UL/cUL, TS16949, VDE et TUV. Vous obtenez des produits sûrs qui suivent des règles strictes pour les voitures, les usines et les maisons.
Où pouvez-vous utiliser les connecteurs RAST ?
Vous utilisez des connecteurs RAST dans les appareils électroménagers, les voitures et les machines d'usine. Ces connecteurs vous aident à construire rapidement des faisceaux de câbles. Ils arrêtent de boucher les erreurs et travaillent bien avec les machines.
Comment choisir le bon connecteur pour votre projet ?
Pensez aux besoins de votre projet. Vérifiez si le connecteur est solide, scellé et adapté à votre système. Regardez les valeurs nominales de tension et de courant. HRB&HRBCN propose de nombreux choix sûrs. Vous pouvez demander de l’aide à leur équipe.
