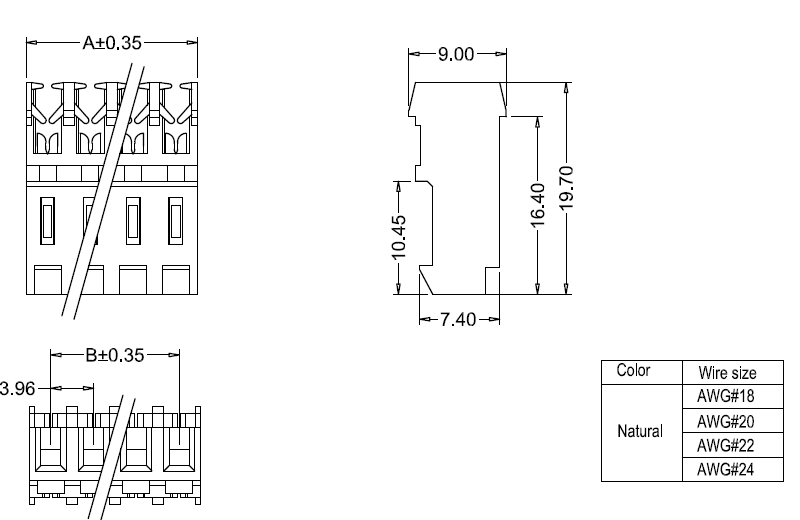

Q1 : Quel est le pas du connecteur IDC M7060(I) ?
R : Le pas est de 3,96 mm, une spécification courante pour les connexions électroniques de moyenne puissance.

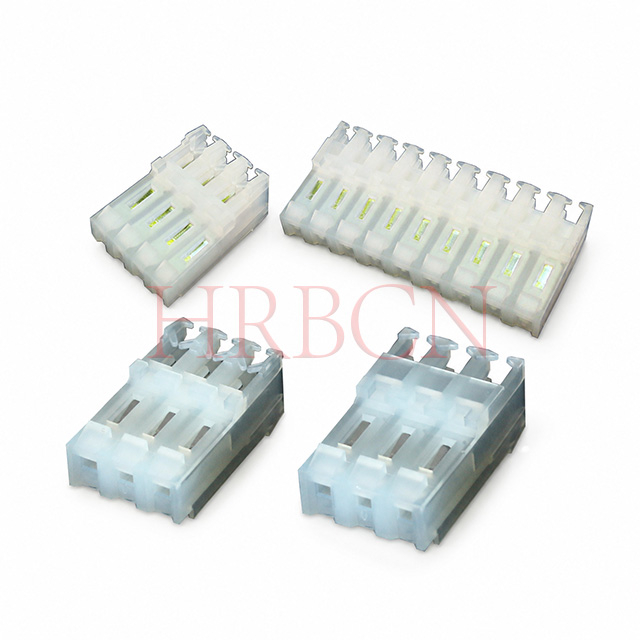

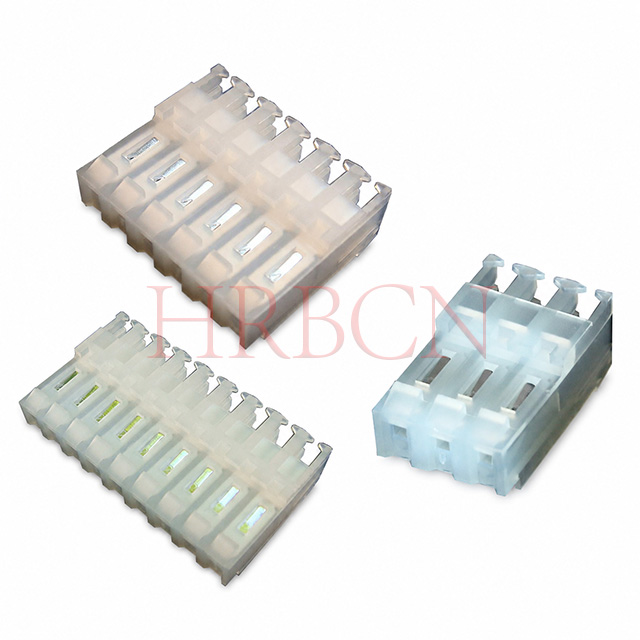

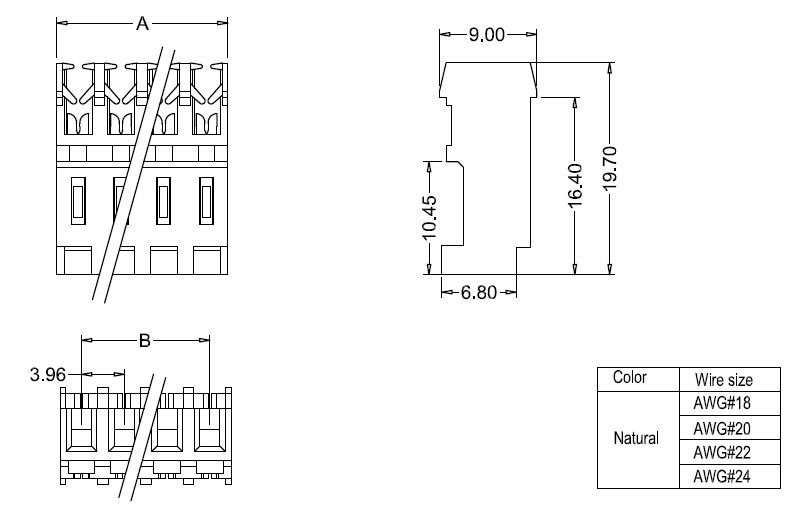

Q2 : Quelles orientations sont disponibles pour cette série ?
R : Deux styles principaux : extrémité fermée à 90° (modèle avec suffixe R) et traversée à 180° (modèle standard). Les languettes polarisantes sont facultatives pour éviter une mauvaise insertion.
Q3 : Quels sont le matériau et la qualité ignifuge du boîtier ?
R : Le boîtier est en nylon 66 avec un indice ignifuge UL94V-2, température de fonctionnement : -25 ℃ ~ +85 ℃.
Q4 : Quelle est la puissance électrique ?
A : Courant nominal : 7 A AC/DC ; Tension nominale : 600 V AC/DC ; Tension de tenue : 2200 V AC par minute.
Q5 : Quel calibre de fil ce connecteur IDC prend-il en charge ?
R : Il s'adapte aux fils AWG18 à AWG24, largement utilisés pour le câblage interne des appareils électroménagers et des équipements industriels.
Q6 : Quel est le matériau du terminal et le placage ?
R : Les bornes sont en laiton, disponibles en étamage et en plaqué or pour différentes demandes d'application.
Q7 : Combien d’options de broches existe-t-il ?
R : Cette série couvre de 2 à 20 broches pour répondre à diverses exigences de circuit.
Q8 : Quelles sont les applications de ces connecteurs IDC ?

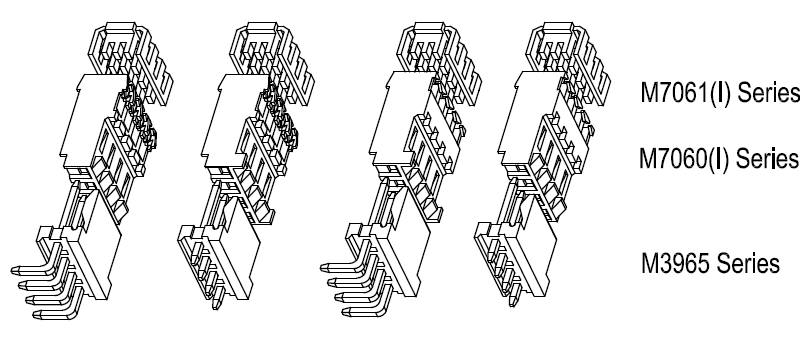

R : Ces connecteurs IDC au pas de 3,96 mm (série M7060(I)) sont largement utilisés pour les connexions fil à fil et fil à carte dans l'électronique grand public et industrielle, en particulier lorsqu'un câblage rapide, fiable et rentable est requis.
Les applications courantes incluent :
Appareils électroménagers – réfrigérateurs, machines à laver, climatiseurs, fours à micro-ondes et petits appareils de cuisine.
Contrôle et automatisation industriels – API, panneaux de commande, capteurs, actionneurs et câblage interne des machines industrielles.
Éclairage LED et éclairage intelligent – connexions d'alimentation et de signal pour les luminaires, les bandes et les modules de commande.
Electronique grand public – alimentations, adaptateurs et connexions internes pour appareils audio/vidéo.
CVC et équipements de bâtiment – systèmes de chauffage, de ventilation et de climatisation, thermostats et unités de contrôle.
Distributeurs automatiques, appareils de jeux et équipements de bureau – faisceaux d’alimentation et de signal internes.
Ils conviennent aux fils AWG18 à AWG24, évalués à 5 A/600 V, et fonctionnent bien à des températures de −25 ℃ à +85 ℃ (V‑2). La conception de la rampe de verrouillage garantit la résistance aux vibrations et un accouplement sécurisé, ce qui les rend idéaux pour la production en grand volume et les environnements difficiles.
