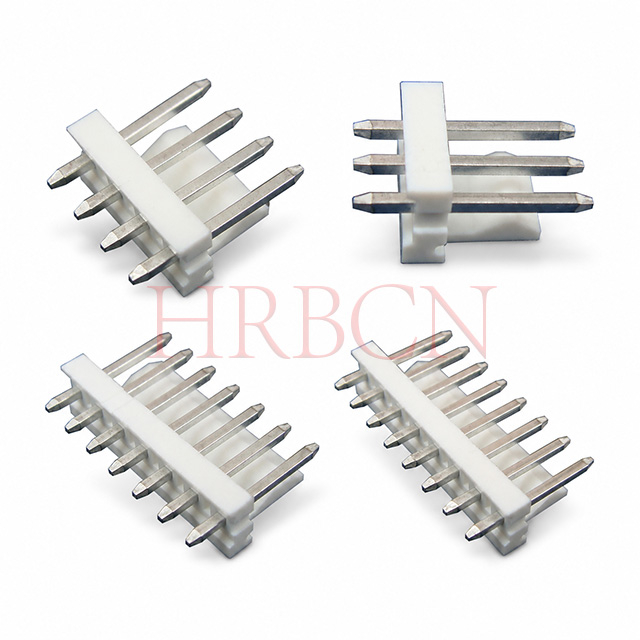

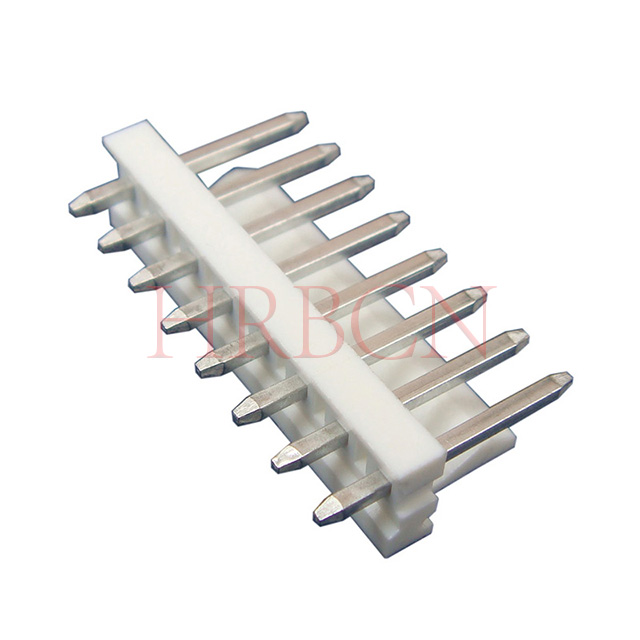

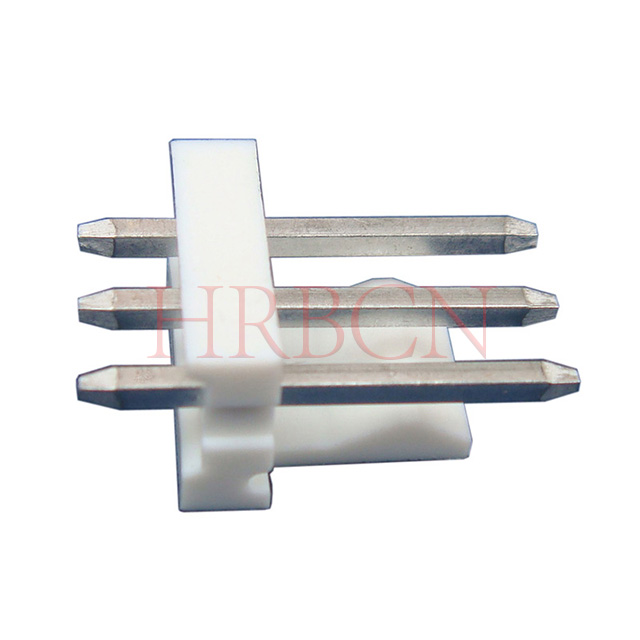

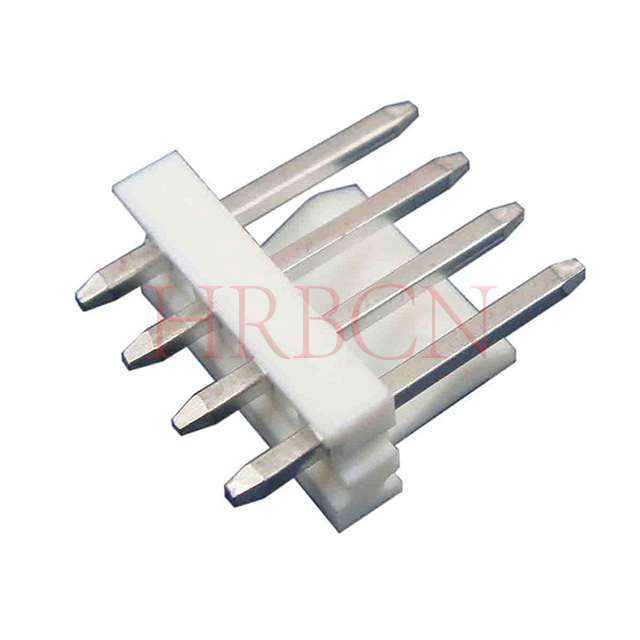

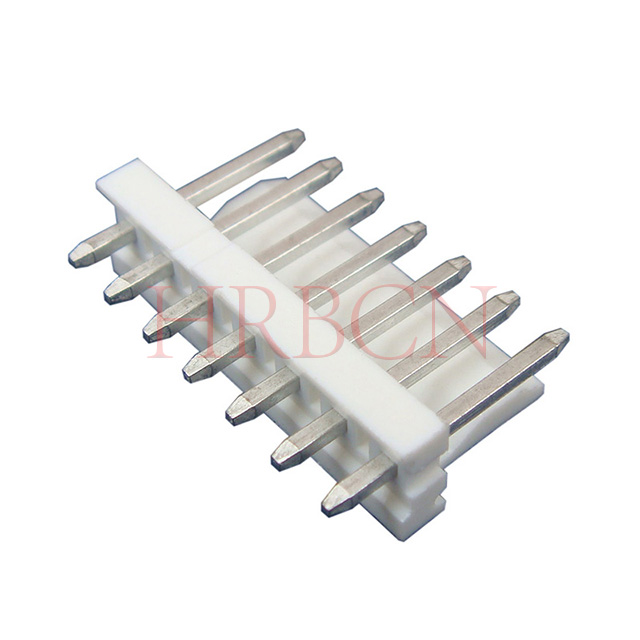

Embase verticale à pas HRB 3,96

L'embase à broches verticales HRB au pas de 3,96 mm (série M3965) est un connecteur fil-à-carte traversant à une rangée. Disponible en 2 à 20 broches, il s'accouple aux connecteurs IDC 3,96 mm. Construit avec un boîtier ignifuge UL94 V-0 et des contacts en laiton étamé, il offre des performances électriques stables (7 A, 600 V) et une large résistance aux températures (-40 °C ~ +120 °C). Des articles standards en stock, des spécifications personnalisées et des échantillons gratuits sont disponibles.

  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
  • Boîtier ignifuge UL 94V-0
État de disponibilité:
Quantité:
enquête Ajouter au panier

  • M3965-NK(S)

  • HRB

  • 8536909000

Embase fil-à-carte verticale à pas de 3,96 mm (0,156'), rangée simple, montage traversant

Définition du numéro de pièce du HRB

M3965-NK(S)

    ①   ②③④

①M3965 : série HRB

②Sans R (vierge) : vertical

③N : Nombre de broches : 2-20

④K(S) : Enveloppé

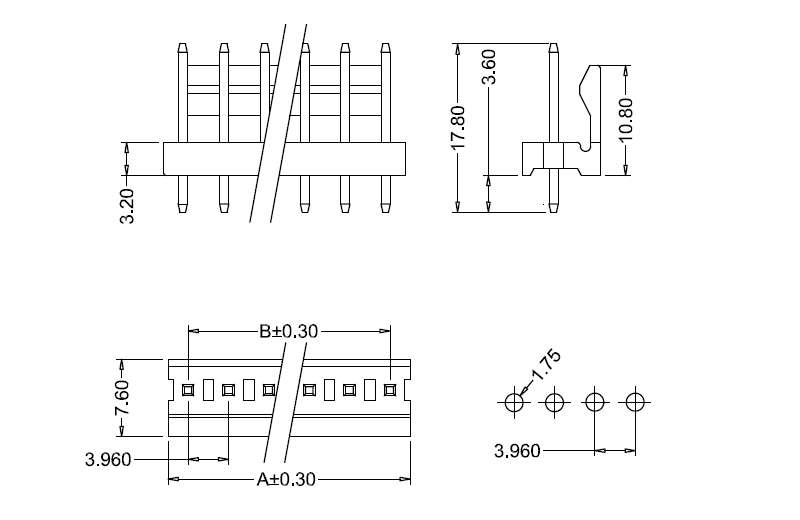

Dimensions du M3695-NK(S)


Numéro de pièce.
Dimensions Numéro de pièce.
Dimensions Numéro de pièce.
Dimensions
UL94V-0 Circuits Dim: A Dim: B UL94V-0 Circuits Dim: A Dim: B UL94V-0 Circuits Dim: A Dim: B
M3965-2-K(S) 2 7.92 3.96 M3965-9-K(S) 9 35.64 31.68 M3965-16-K(S) 16 63.36 59.40
M3965-3-K(S) 3 11.88 7.92 M3965-10-K(S) 10 39.60 35.64 M3965-17-K(S) 17 67.32 63.36
M3965-4-K(S) 4 15.84 11.88 M3965-11-K(S) 11 43.56 39.60 M3965-18-K(S) 18 71.28 67.32
M3965-5-K(S) 5 19.80 15.84 M3965-12-K(S) 12 47.52 43.56 M3965-19-K(S) 19 75.24 71.28
M3965-6-K(S) 6 23.76 19.80 M3965-13-K(S) 13 51.48 47.52 M3965-20-K(S) 20 79.20 75.24
M3965-7-K(S) 7 27.72 23.76 M3965-14-K(S) 14 55.44 51.48



M3965-8-K(S) 8 31.68 27.72 M3965-15-K(S) 15 59.40 55.44




Spécifications clés

Propriétés mécaniques et physiques

  • Pas : ligne centrale de 3,96 mm / 0,156'

  • Configuration : Une seule rangée, orientation verticale droite à 180 °

  • Style de montage : soudure DIP traversante

  • Positions disponibles : 2 à 20 broches, nombre de broches personnalisé acceptable

  • Matériau du boîtier : polyester ignifuge UL94 V-0

  • Matériau de contact : Laiton avec étamage

  • Température de fonctionnement : -40°C à +120°C


Caractéristiques électriques

  • Courant nominal : 7 A (maximum par contact)

  • Tension nominale : 600 V CA

  • Résistance de contact : 3 mΩ maximum.

  • Résistance d'isolation : 5 000 MΩ min.

  • Tension de tenue : 2200 V/AC (1 minute)

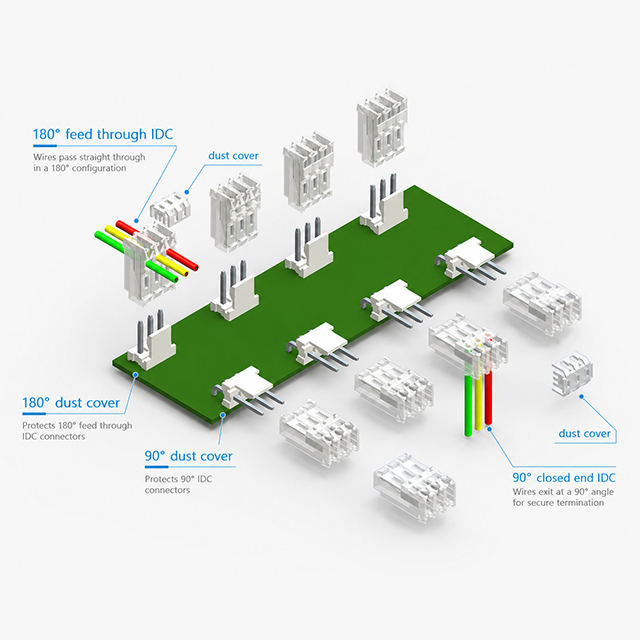

Schéma d'accouplement

Accouplement avec IDC à extrémité fermée à 90°

Accouplement avec alimentation à 180° via IDC

3,96 mm-IDC-AMP

3,96 mm-IDC-ITW

Foire aux questions (FAQ)

FAQ technique

Q : Quels connecteurs homologues fonctionnent avec ce connecteur vertical ?

R : Il correspond aux connecteurs IDC standard au pas de 3,96 mm, y compris les assemblages de câbles IDC à extrémité fermée à 90° et à traversée à 180° pour un accouplement universel fil à carte.

Q : Puis-je personnaliser le nombre de broches ou des spécifications spéciales ?

R : Les options standard vont de 2 broches à 20 broches. Une longueur de broche personnalisée, un placage spécial et des positions non standard sont disponibles sur demande.
Q : Quelle méthode de soudure convient à ce connecteur ?
R : Il prend en charge le soudage à la vague et le soudage manuel. Veuillez suivre les paramètres standard de température de soudage sans plomb pour un effet de soudage stable.
Q : Quel est le pas et le type de montage de ce connecteur ?

R : Il adopte un pas standard de 3,96 mm (0,156'), une conception verticale à une rangée à 180°, un montage DIP traversant pour l'installation du PCB.


FAQ sur les achats


Q : Avez-vous cet embase fil-à-carte verticale en stock ?
R : La plupart des tailles de broches standard sont en stock. Pour les commandes importantes ou les spécifications personnalisées spéciales, veuillez confirmer le délai de livraison avec notre équipe commerciale à l'avance.
Q : Quel est le MOQ pour cette série ?
R: Nous prenons en charge une faible quantité minimum de commande, les exemples de commandes à l'essai et les commandes en gros en gros sont les bienvenus.
Q : Puis-je mélanger différents modèles de broches en une seule commande ?
R : Oui, un envoi mixte de différentes configurations de broches est acceptable pour répondre aux besoins d'approvisionnement de votre projet.
Q : Quel est le délai de production pour les commandes groupées ?

R : Les marchandises en stock peuvent être expédiées dans un délai de 3 à 5 jours ouvrables. Les commandes en rupture de stock et personnalisées prennent environ 4 à 6 semaines selon la quantité.

Q : Pouvez-vous fournir des documents d’exportation et des rapports de test ?

R : Nous pouvons fournir une facture commerciale, une liste de colisage, un certificat d’origine, un certificat RoHS et des rapports de tests de performances mécaniques.
Q : Puis-je obtenir des échantillons gratuits à tester ?
R : Des échantillons d’évaluation gratuits sont fournis, les clients ne doivent supporter que les frais de transport par messagerie. Les échantillons peuvent être organisés dans un délai de 1 à 3 jours ouvrables.



Note actuelle
7A C.A. C.C.
Tension nominale
600 V CA CC
Plage de température
- 40°C~+120°C
Résistance des contacts
3,0 mΩ Max.
Résistance d"isolation
5 000 MΩ Min.
Résistance à la tension
2200 V CA/minute
Matériel
Boîtier : Nylon 66 UL94V-0
Borne : Laiton
Finition des bornes
Étamé
Plaqué or
Orientation
180°
