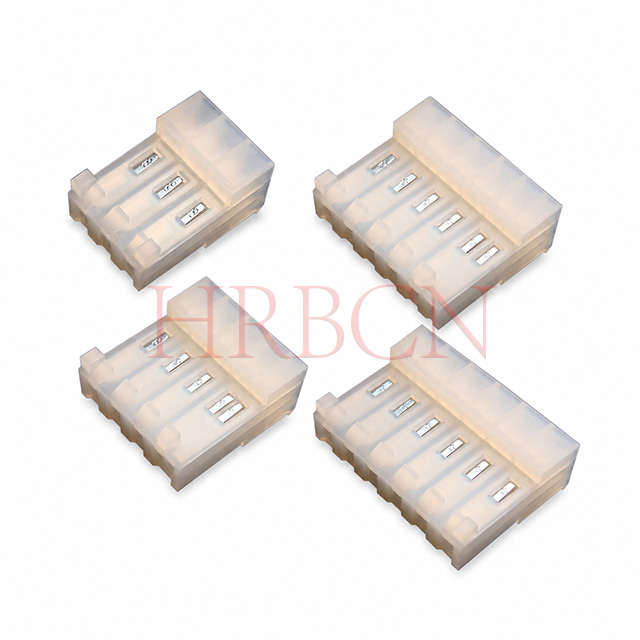

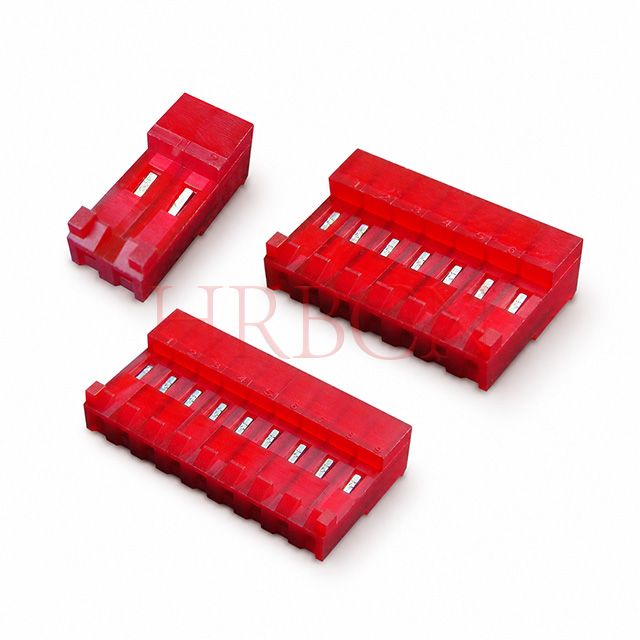

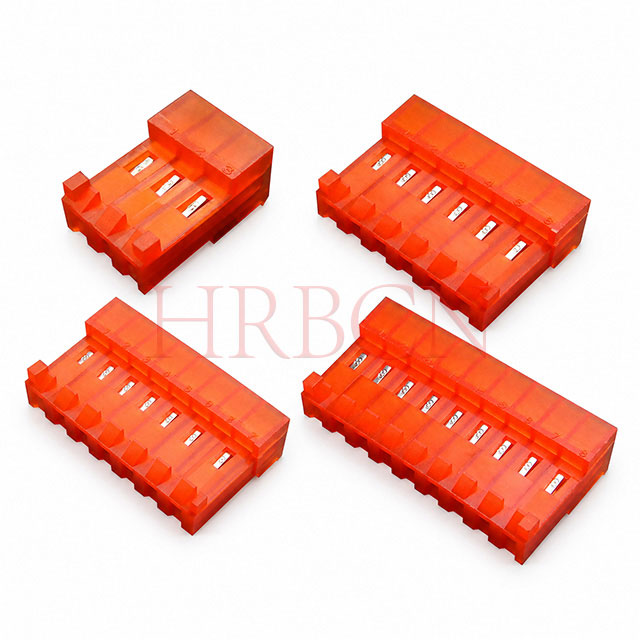

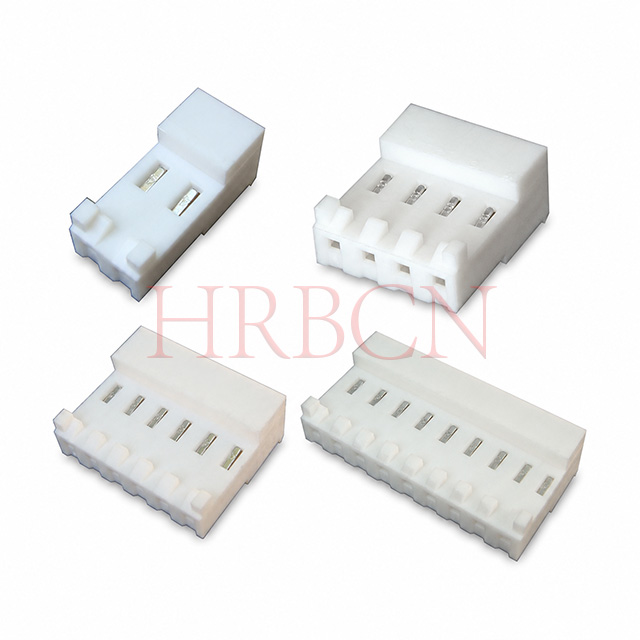

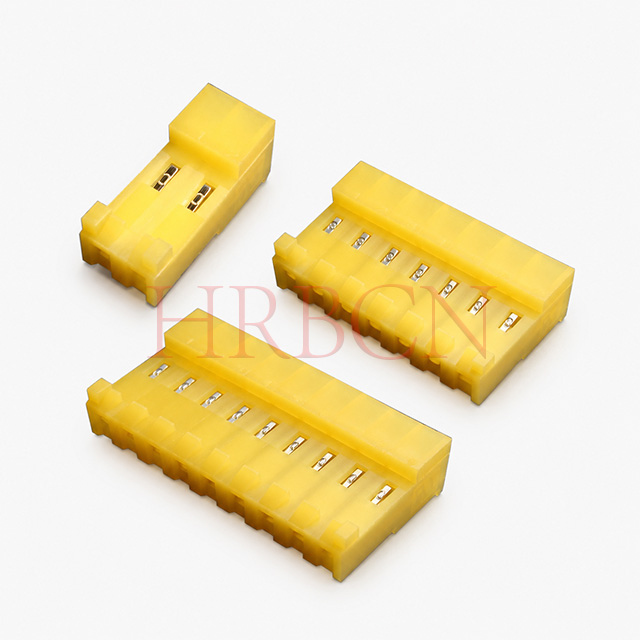

Connecteur IDC à extrémité fermée avec languettes polarisantes M7060R-NCR

État de disponibilité:
Quantité:
enquête Ajouter au panier

  • M7060R-NCR

  • HRB

M7060R-NCR.pdf


Connecteur au pas de 3,96 mm pour accouplement indirect, technologie de déplacement d'isolant (IDT), pour conducteurs individuels, assemblage en extrémité de câble,  avec serrure.UL-E304945


1).Connecteurs IDC au pas de 3,96, extrémité fermée, angle droit, en laiton, étamé/plaqué or, avec languettes polarisantes, avec rampe de verrouillage.

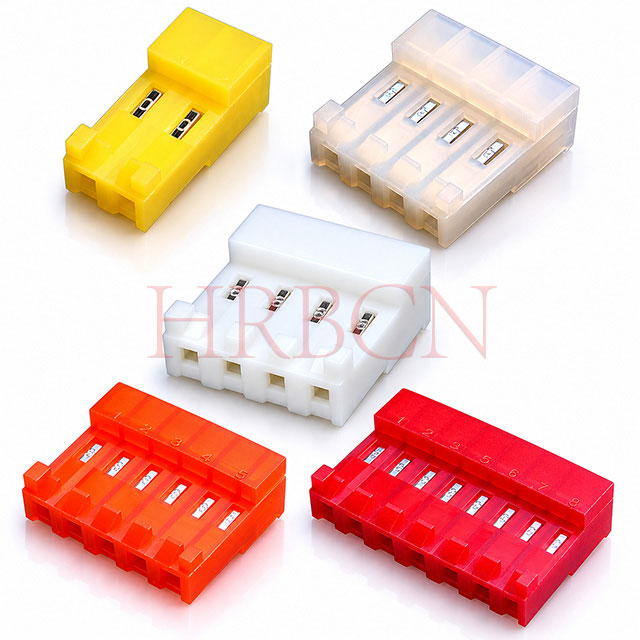

C Couleur Taille de fil
N Naturel #18
O Orange #18
Y Jaune #20
R Red #22
W Blanc #24


Partie  Non.
Dimensions Partie  Non.
Dimensions Partie  Non.
Dimensions
TYPE  UL94V-2 Cir Faible:  A Faible:  B TYPE  UL94V-2 Cir Faible:  A Faible:  B TYPE  UL94V-2 Cir Faible:  A Faible:  B
M7060R-2-CR(90°) 2 7.92 3.96 M7060R-10-C-R(90°) 10 39.60 35.64 M7060R-18-C-R(90°) 18 71.08 67.32
M7060R-3-C-R(90°) 3 11.88 7.92 M7060R-11-C-R(90°) 11 43.41 39.60 M7060R-19-C-R(90°) 19 75.04 71.28
M7060R-4-C-R(90°) 4 15.84 11.88 M7060R-12-C-R(90°) 12 47.37 43.56 M7060R-20-C-R(90°) 20 78.90 75.24
M7060R-5-C-R(90°) 5 19.80 15.84 M7060R-13-C-R(90°) 13 51.33 47.52 M7060R-21-C-R(90°) 21 82.26 79.20
M7060R-6-C-R(90°) 6 23.76 19.80 M7060R-14-C-R(90°) 14 55.29 51.48 M7060R-22-C-R(90°) 22 86.82 83.16
M7060R-7-C-R(90°) 7 27.72 23.76 M7060R-15-C-R(90°) 15 59.35 55.44 M7060R-23-C-R(90°) 23 90.78 87.12
M7060R-8-C-R(90°) 8 31.68 27.72 M7060R-16-C-R(90°) 16 63.31 59.40 M7060R-24-C-R(90°) 24 94.74 91.08
M7060R-9-C-R(90°) 9 35.64 31.68 M7060R-17-C-R(90°) 17 67.12 63.36





1) Courant nominal : 7A AC, DC

2) Tension nominale : 600 V CA, CC

3) Température de fonctionnement : -25 ºC à +85 ºC
4) Résistance de contact : 3,0 mΩ maximum

5) Résistance d'isolation : 5 000 MΩ min.

6) Tension de tenue : 2200 V AC/minute
7) Caractéristique du logement : extrémité fermée/

8) Matériel : Boîtier : Nylon UL94V-2
                   Borne : Alliage de cuivre.
9) Finition : Étamé/plaqué or sur nickel.
10) Rétention des bornes au boîtier : 3,63 kg minimum.
11) N° de dossier cUL : E304945

12) Taille du fil : AWG#18-24
