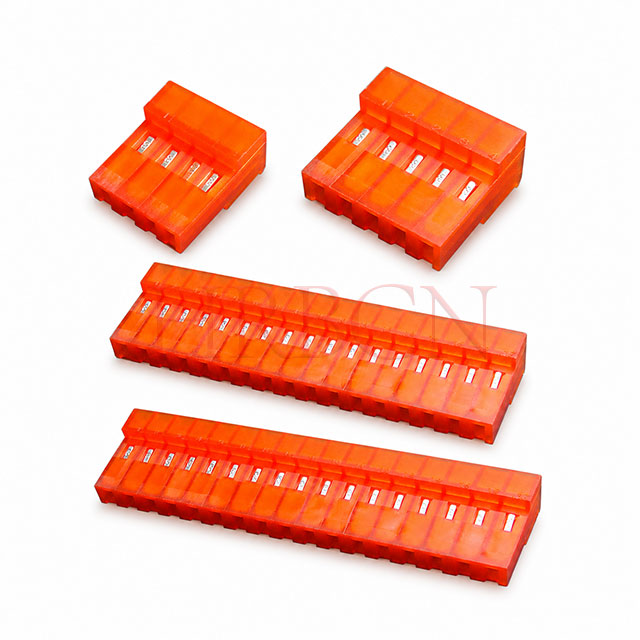

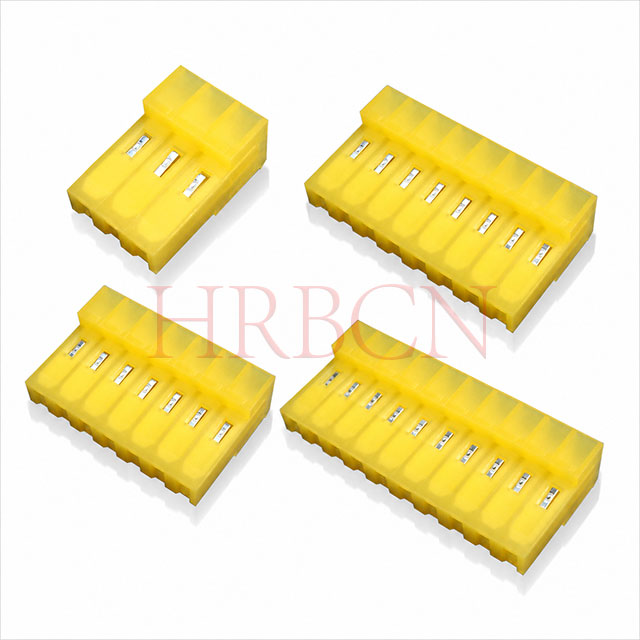

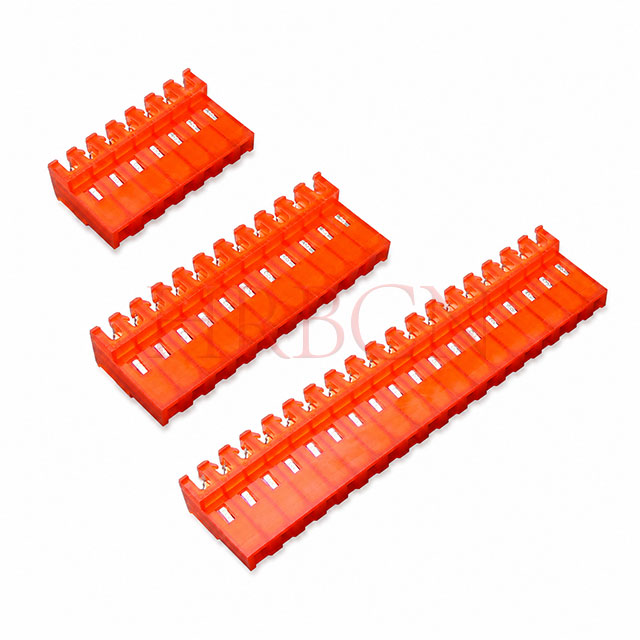

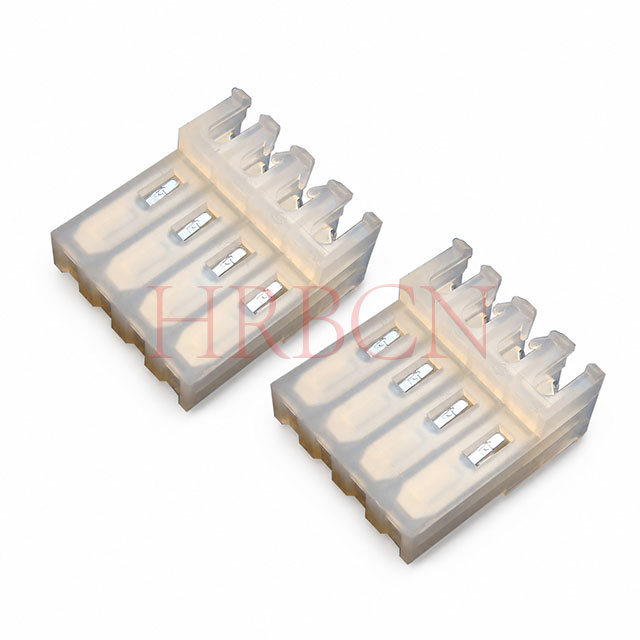

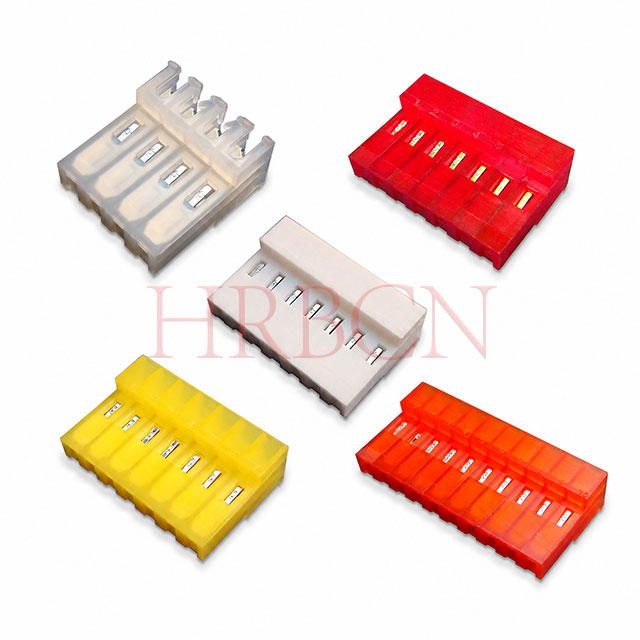

Connecteur IDC au pas de 3,96 mm sans rampe de verrouillage

Connecteur IDC au pas de 3,96 mm série M7060 sans rampe de verrouillage, extrémités fermées à 90° et styles de traversée à 180°, 2 à 24 broches. Boîtier en nylon 66 UL94V-2, bornes en bronze phosphoreux avec placage étain/or. Le boîtier à code couleur correspond aux fils AWG18 ~ AWG24. Idéal pour les connexions fil à fil et fil à carte dans les appareils électroménagers et l'éclairage LED.
  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
  • Boîtier ignifuge UL 94V-2
État de disponibilité:
Quantité:
enquête Ajouter au panier

  • M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP

  • HRB

  • 8536909000


IDC de pas 3,96 sans languettes polarisantes de rampe de verrouillage


Connecteur au pas de 3,96 mm pour accouplement indirect, technologie de déplacement d'isolant (IDT), pour conducteurs individuels, sans rampe de verrouillage, avec ou sans languettes de polarisation.


Définition du numéro de pièce HRB

M7060-NCPR

      ①②③④⑤⑥

①M7060 : série HRB

②Sans R (vierge) : alimentation à 180°

③N : Nombre de broches : 2-24

④C : Couleur du boîtier, voir l'explication du tableau ci-dessous

⑤P : Sans rampe de verrouillage

⑥R : Avec languettes polarisantes

C Couleur Taille du fil
N Naturel AWG18
O Orange AWG18
Y Jaune AWG20
R Red AWG22
W Blanc AWG24

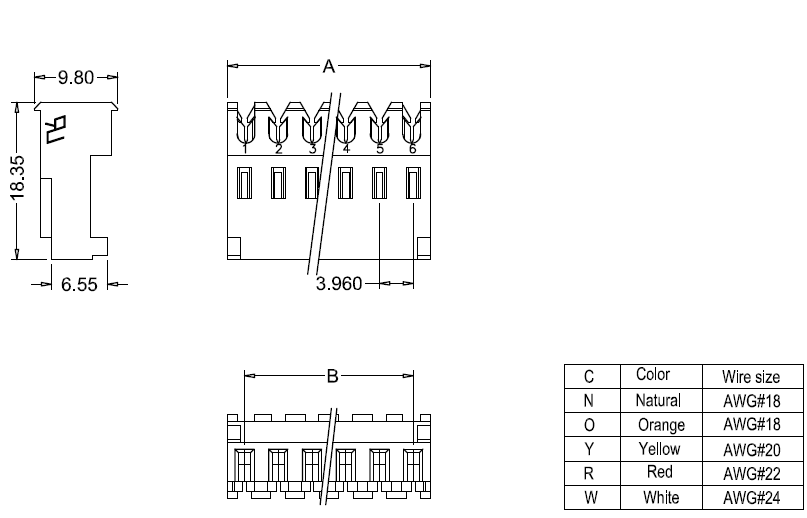

Dimensions du M7060-NCPR

Dimensions du M7060-NCPR IDC

Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions
UL94V-2 Circuits Dim:  A Dim:  B UL94V-2 Circuits Dim:  A Dim:  B UL94V-2 Circuits Dim:  A Dim:  B
M7060-2-CPR 2 7.92 3.96 M7060-10-CPR 10 39.60 35.64 M7060-18-CPR 18 71.08 67.32
M7060-3-CPR 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-CPR 19 75.04 71.28
M7060-4-CPR- 4 15.84 11.88 M7060-12-CPR 12 47.37 43.56 M7060-20-CPR 20 78.90 75.24
M7060-5-CPR 5 19.80 15.84 M7060-13-CPR 13 51.33 47.52 M7060-21-CPR 21 82.26 79.20
M7060-6-CPR 6 23.76 19.80 M7060-14-CPR 14 55.29 51.48 M7060-22-CPR 22 86.82 83.16
M7060-7-CPR 7 27.72 23.76 M7060-15-CPR 15 59.35 55.44 M7060-23-CPR 23 90.78 87.12
M7060-8-CPR 8 31.68 27.72 M7060-16-CPR 16 63.31 59.40 M7060-24-CPR 24 94.74 91.08
M7060-9-CPR 9 35.64 31.68 M7060-17-CPR 17 67.12 63.36



Définition du numéro de pièce HRB

M7060-NCP

      ①②③④⑤⑥

①M7060 : série HRB

②Sans R (vierge) : alimentation à 180°

③N : Nombre de broches : 2-24

④C : Couleur du boîtier, voir l'explication du tableau ci-dessous

⑤P : Sans rampe de verrouillage

⑥Sans R (vierge) : sans languettes polarisantes

C Couleur Taille du fil
N Naturel AWG18
O Orange AWG18
Y Jaune AWG20
R Red AWG22
W Blanc AWG24

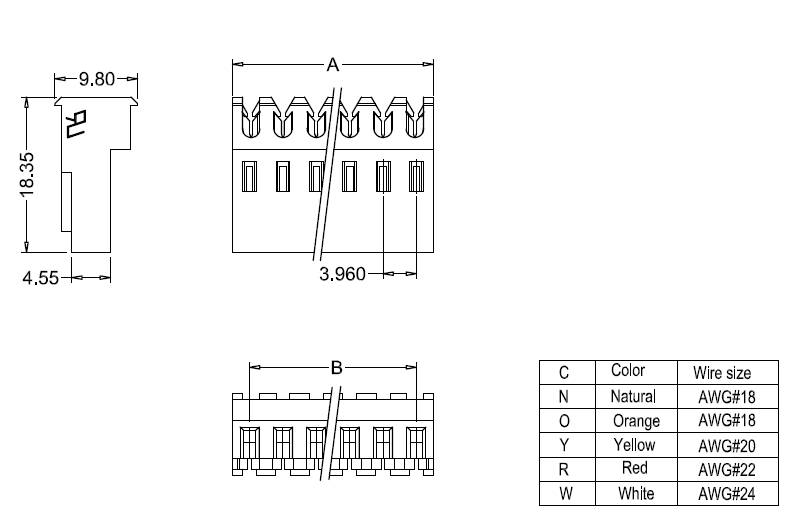

Dimensions du M7060-NCP

Dimensions du M7060-NCP IDC


Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions
TYPE  UL94V-2 Circuits Dim:  A Dim:  B TYPE  UL94V-2 Circuits Dim:  A Dim:  B TYPE  UL94V-2 Circuits Dim:  A Dim:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




Définition du numéro de pièce HRB

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060 : série HRB

②R : Extrémité fermée 90°

③N : Nombre de broches : 2-24

④C : Couleur du boîtier, voir l'explication du tableau ci-dessous

⑤P : Sans rampe de verrouillage

⑥R : Avec languettes polarisantes

C Couleur Taille du fil
N Naturel AWG18
O Orange AWG18
Y Jaune AWG20
R Red AWG22
W Blanc AWG24

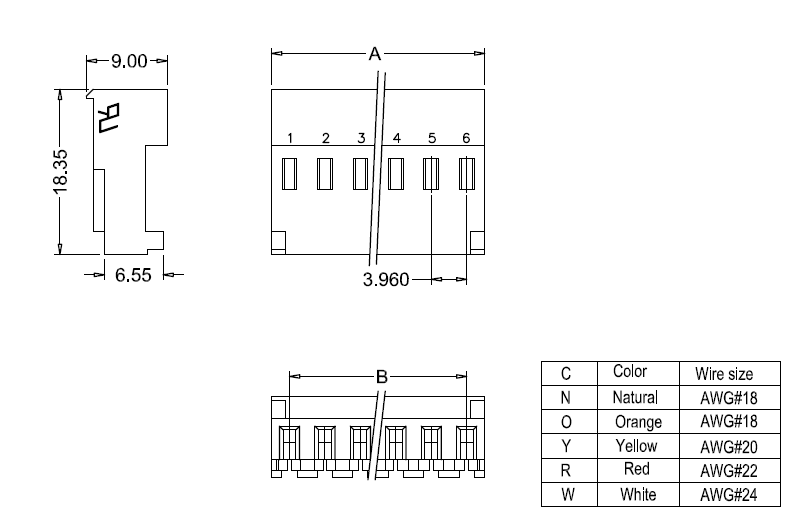

Dimensions du M7060R-NCPR

Dimensions du M7060R-NCPR IDC

Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions
UL94V-2 Circuits Dim:  A Dim:  B UL94V-2 Circuits Dim:  A Dim:  B UL94V-2 Circuits Dim:  A Dim:  B
M7060R-2-CPR 2 7.92 3.96 M7060R-10-CPR 10 39.60 35.64 M7060R-18-CPR 18 71.08 67.32
M7060R-3-CPR 3 11.88 7.92 M7060R-11-CPR 11 43.41 39.60 M7060R-19-CPR 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-CPR 12 47.37 43.56 M7060R-20-CPR 20 78.90 75.24
M7060R-5-CPR 5 19.80 15.84 M7060R-13-CPR 13 51.33 47.52 M7060R-21-CPR 21 82.26 79.20
M7060R-6-CPR 6 23.76 19.80 M7060R-14-CPR 14 55.29 51.48 M7060R-22-CPR 22 86.82 83.16
M7060R-7-CPR 7 27.72 23.76 M7060R-15-CPR 15 59.35 55.44 M7060R-23-CPR 23 90.78 87.12
M7060R-8-CPR 8 31.68 27.72 M7060R-16-CPR 16 63.31 59.40 M7060R-24-CPR 24 94.74 91.08
M7060R-9-CPR 9 35.64 31.68 M7060R-17-CPR 17 67.12 63.36



Définition du numéro de pièce HRB

M7060R-NCP

      ① ② ③④⑤⑥

①M7060 : série HRB

②R : Extrémité fermée 90°

③N : Nombre de broches : 2-24

④C : Couleur du boîtier, voir l'explication du tableau ci-dessous

⑤P : Sans rampe de verrouillage

⑥Sans R (vierge) : sans languettes polarisantes

C Couleur Taille du fil
N Naturel AWG18
O Orange AWG18
Y Jaune AWG20
R Red AWG22
W Blanc AWG24

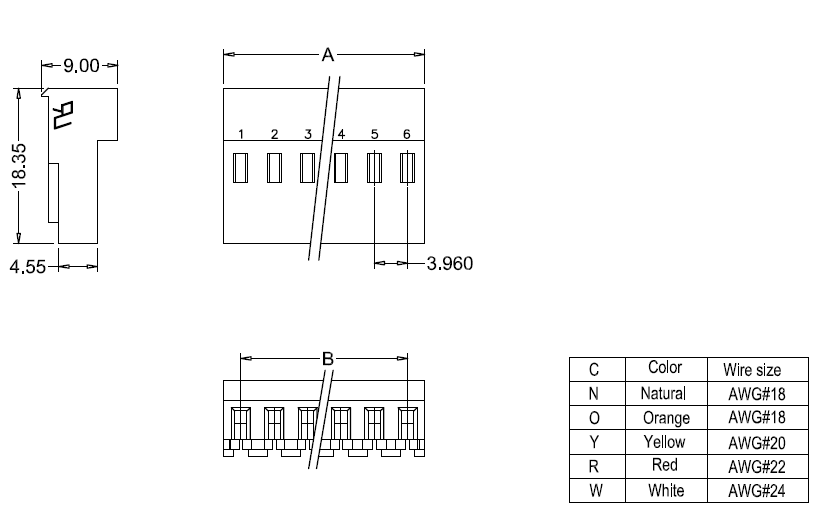

Dimensions du M7060R-NCP

Dimensions du M7060R-NCP IDC


Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions
TYPE  UL94V-2 Circuits Dim:  A Dim:  B TYPE  UL94V-2 Circuits Dim:  A Dim:  B TYPE  UL94V-2 Circuits Dim:  A Dim:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





Q1 : Quel est le pas de ce connecteur IDC M7060 ?

R : Le pas est de 3,96 mm, une taille standard pour la connexion de fils de puissance moyenne.

Q2 : Ce connecteur a-t-il une rampe de verrouillage ?

R : Non. Ce modèle est conçu sans rampe de verrouillage. Nous avons également des modèles avec rampe de verrouillage pour votre sélection.

Q3 : Quelles orientations et options de broches sont disponibles ?

R : Il est disponible avec une extrémité fermée à 90° et une traversée à 180°. Le nombre de broches va de 2 à 24 broches. Les languettes polarisantes sont facultatives pour éviter une mauvaise insertion.

Q4 : Que signifient les différentes couleurs de boîtier ?

R : Chaque couleur correspond à un calibre de fil spécifique : Naturel/Orange pour AWG18, Jaune pour AWG20, Rouge pour AWG22, Blanc pour AWG24.

Q5 : Quels sont le matériau et la qualité ignifuge ?

R : Boîtier : Nylon 66, qualité ignifuge UL94V-2 ; Température de fonctionnement : -25 ℃ ~ +85 ℃. Matériau des bornes : bronze phosphoreux.

Q6 : Quelles sont les finitions de surface du terminal ?

R : Deux options : le placage en étain pour un usage général et le placage en or pour une transmission de signal de haute fiabilité.

Q7 : Quelles sont les spécifications électriques complètes ?

A : Courant nominal : 5 A AC/DC ; Tension nominale : 600 V AC/DC ; Résistance de contact maximale : 3,0 mΩ ; Résistance d'isolation minimale : 5 000 MΩ ; Tension de tenue : 2200 V AC par minute.

Q8 : Quels accessoires et pièces d'accouplement prend-il en charge ?

R : Il s'accouple aux embases PCB des séries M3965 et M3965R pour une connexion fil à carte. Des couvercles de boîtier des séries M7061 et M7061R sont disponibles pour bloquer la poussière et l'humidité.

Q9 : Quel est le principal avantage de la technologie IDT ?

R : La technologie de déplacement d'isolation permet le câblage sans dénuder l'isolation des fils, ce qui améliore considérablement l'efficacité de l'assemblage pour la production de masse.

Q10 : Quels sont les principaux scénarios d’application ?

R : Il est largement utilisé pour les connexions fil à fil et fil à carte dans les appareils électroménagers, les luminaires LED, les équipements de contrôle industriel et les appareils électroniques généraux.


Note actuelle
5A CA CC
Tension nominale
600 V CA CC
Température de fonctionnement
-25 ºC à +85 ºC
Résistance des contacts
3,0 mΩ maximum
Résistance d"isolation
5 000 MΩ min.
Résistance à la tension
2200 V CA/minute
Matériel
Boîtier : Nylon66 UL94V-2
Borne : Bronze phosphoreux
Finition des bornes
Étamé
Plaqué or
Orientation
90°
180°
Taille du fil
AWG18
AWG20
AWG22
AWG24

Connexion fil à carte


  • Conçu pour être associé aux couvercles de boîtier des séries M7061 et M7061R  , empêchant efficacement la poussière, l'humidité et les débris étrangers d'endommager les bornes de contact exposées .

  • Accouplement indirect de PCB ; s'accouple aux embases PCB des séries M3965 et M3965R pour obtenir une interconnexion fil-à-carte fiable.

Connexion fil à carte série M7060
