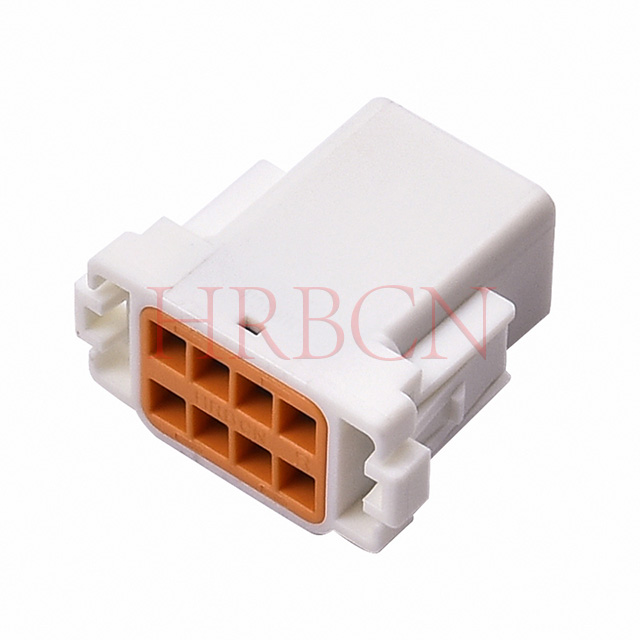

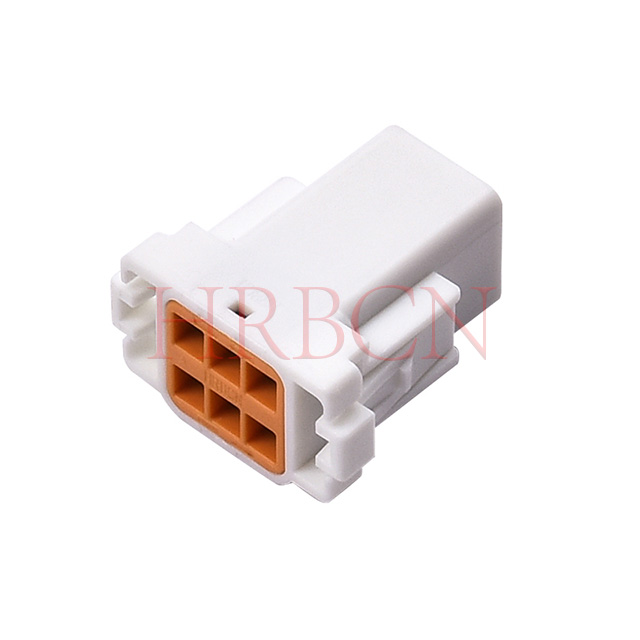

Définition du numéro de pièce
M30032WP -N X N -X -X
① ② ③ ④ ⑤
①M30032WP : série HRB, fiche
②1 : une seule rangée ; 2 : double rangée
③N : Nombre de broches par rangée 2/3/4/5/6 broches
④Couleur du boîtier : B : Noir, W : Blanc, G : Gris
⑤ Couleur du bouchon d'étanchéité :
-GN : vert (isolation du fil OD 1,5-2,1 mm)
Vierge : bleu (isolation du fil OD 1,6-2,4 mm).
M30033WP -N X N -X -P -X
① ② ③ ④ ⑤⑥
①M30033WP : série HRB, prise
②1 : une seule rangée ; 2 : double rangée
③N : Nombre de broches par rangée 2/3/4/5/6 broches
④Couleur du boîtier : B : Noir, W : Blanc, G : Gris
⑤P : Avec montage sur panneau
⑥ Couleur du bouchon d'étanchéité :
-GN : vert (isolation du fil OD 1,5-2,1 mm)
Vierge : bleu (isolation du fil OD 1,6-2,4 mm).
Fonctionnalités principales
Indice d'étanchéité IP67 (IEC 60529), joint en silicone intégré pour une utilisation dans des environnements difficiles

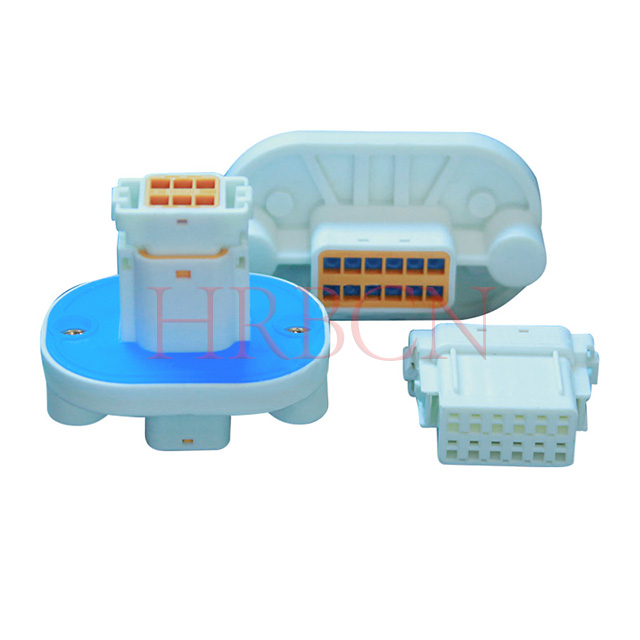

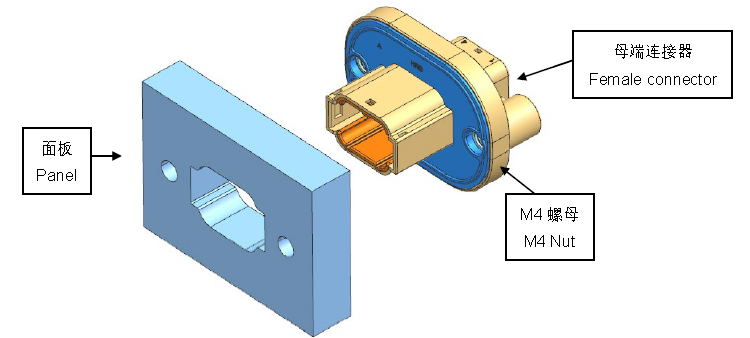

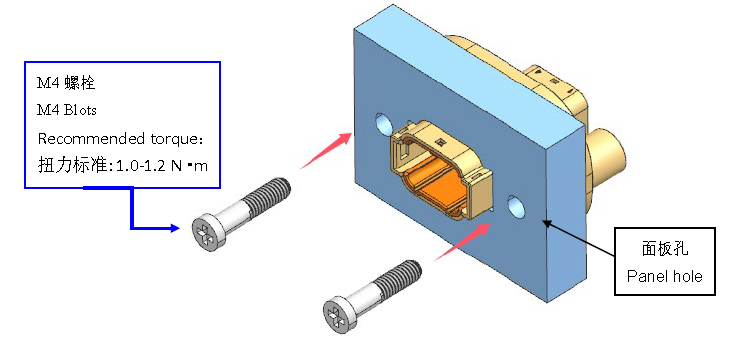

Conception à montage sur panneau avec pattes de montage pour une connexion fil à fil sécurisée
Le verrouillage secondaire TPA empêche le retrait du terminal contre les vibrations et les chocs
Boîtier PBT UL94 V‑0 et contacts en bronze phosphoreux étamé, plage de fonctionnement de -40 ℃ ~ +105 ℃
Indice de 10 A/250 V, faible résistance de contact pour une puissance et une transmission de signal stables.
Options de broches multiples, convient aux fils AWG 18-22, conforme RoHS et REACH

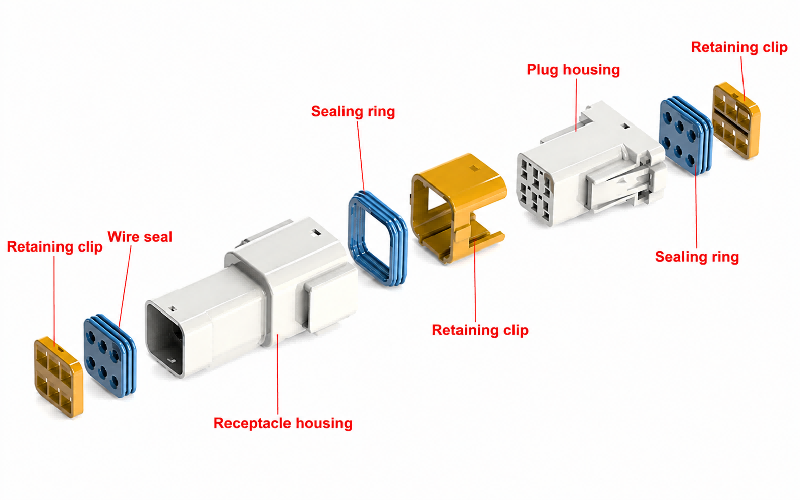

Vue éclatée
Les bouchons étanches, les clips de retenue, les bagues d'étanchéité, les bornes et les boîtiers mâle-femelle fonctionnent ensemble pour assurer un accouplement fiable des extrémités de fil, une protection d'étanchéité et un assemblage stable.
Scénarios d'application
Les connecteurs étanches fiables et classés IP résistent à l'humidité extérieure, à la poussière et aux fluctuations de température, offrant une transmission stable de puissance et de signal pour les tondeuses à gazon et les machines de jardinage extérieur.
La structure robuste et la conception de verrouillage anti-vibration garantissent une connexion stable à long terme pour les moteurs industriels, évitant efficacement le desserrage des bornes en cas de vibrations de fonctionnement continu.
La disposition compacte + les performances anti-poussière et imperméables s'adaptent aux conditions de travail complexes de l'exploitation agricole, prenant en charge une alimentation électrique sûre et un contrôle du signal pour les drones de protection des plantes pendant les opérations de pulvérisation sur le terrain.
La structure d'étanchéité intégrée empêche la pénétration de l'eau de pluie et de la poussière, garantissant des performances de connexion durables pour les projecteurs paysagers sous une exposition extérieure à long terme.
Les contacts stables à faible résistance et la structure antichoc répondent aux exigences de qualité automobile, réalisant une transmission précise du signal pour les systèmes de commande de verrouillage des portes du véhicule.
La capacité de transport de courant sûre et la structure de verrouillage fiable prennent en charge une puissance de sortie stable et une transmission du signal de commande, garantissant ainsi un fonctionnement quotidien sûr des dispositifs d'aide à la mobilité.
