Le choix du bon placage de connecteur affecte le coût, la fiabilité et les performances de votre produit. Or, étain ou argent, quel matériau convient à votre utilisation ? La réponse dépend de ce qui compte le plus pour vous. L'or offre la meilleure fiabilité et de nombreux cycles d'accouplement. L'étain est un choix rentable. L'argent offre une conductivité élevée.
Ce guide compare ces trois options de placage en détail. Vous découvrirez leurs propriétés, leurs meilleures utilisations et leurs risques possibles. Connaître les bases du placage des connecteurs vous aide à faire un choix judicieux pour vos conceptions électriques. Chaque matériau a une tâche différente et adapter le placage à vos besoins évite des pannes coûteuses. Que vous vous souciez avant tout de la qualité du signal, du budget ou de la durée dans des conditions difficiles, cette comparaison vous donne les connaissances nécessaires pour choisir les bons contacts pour votre projet.
Points clés à retenir
Le placage à l'or rend les connexions à faible signal fiables pour de nombreux plug-ins, mais cela coûte plus cher.
L’étamage est peu coûteux et fonctionne bien pour les connexions de base qui ne sont branchées que quelques fois.
Le placage argent offre le meilleur flux électrique pour les utilisations à haute puissance.
Ne mélangez jamais les contacts en or et en étain car ils se corroderaient et seraient endommagés.
Comparaison rapide des placages
Avant d’examiner chaque matériau en détail, voici un bref aperçu de la comparaison entre l’or, l’étain et l’argent. Cette référence rapide vous aide à déterminer la bonne voie à suivre pour votre conception sans avoir à lire au préalable tous les détails techniques.
Tableau des propriétés en un coup d'œil
Le tableau ci-dessous présente les cinq facteurs les plus importants pour le choix du placage des connecteurs. Utilisez-le comme point de départ, puis explorez la section de chaque matériau pour plus d'informations.
Propriété | Or | Étain | Argent |
Coût relatif | Le plus haut | Le plus bas | Modéré |
Résistance des contacts | Très bas, stable | Faible au début, augmente avec l'âge | Le plus bas disponible |
Résistance à la corrosion | Excellent (métal noble) | Pauvre; s'oxyde avec le temps | susceptible de ternir |
Cycles d'accouplement | Élevé (100+ avec une épaisseur appropriée) | Faible (10-25 typique) | Modéré |
Applications typiques | Médical, automobile, aérospatiale | Electronique grand public, électroménager | Systèmes électriques à courant élevé |
Ce tableau présente en un coup d'œil les principaux compromis. L'or maintient votre signal fort grâce à de nombreuses insertions. L'étain réduit vos coûts. L'argent offre la meilleure conductivité pour les besoins énergétiques importants. Les priorités de votre projet déterminent quelle colonne compte le plus.
Règles empiriques clés pour la sélection
Vous pouvez simplifier la plupart des choix de placage de connecteurs grâce à trois conseils pratiques. Ces règles couvrent la plupart des situations de conception auxquelles vous serez confronté.
Utilisez l’or pour les applications à faible signal et à cycle élevé. Utilisez l’étain pour les applications à faible cycle et sensibles aux coûts. Utilisez de l'argent pour les applications à courant élevé.
L'or convient aux circuits sensibles où même de minuscules changements de résistance provoquent des erreurs de signal. Vous verrez des contacts en or dans les dispositifs médicaux et les systèmes de sécurité automobile où la panne n'est pas une option. L'étain fonctionne bien pour les produits de consommation avec peu de cycles d'insertion, comme une alimentation que vous branchez une seule fois et que vous laissez tranquille. Silver gère la distribution d'énergie à courant élevé où la chaleur et les chutes de tension comptent plus que la fréquence à laquelle vous le connectez.
N'oubliez pas que votre environnement affecte également votre choix. Les endroits humides ou corrosifs vous poussent vers l’or même si cela coûte plus cher. Des espaces intérieurs propres et contrôlés permettent à l’étain de fonctionner correctement. Les utilisations électriques à haute température peuvent accepter le risque de ternissement de l’argent en raison de ses meilleures performances électriques. Adaptez le placage à votre environnement d’exploitation, et pas seulement à votre budget.
Placage or pour connecteurs haute fiabilité
L'or est différent des autres matériaux de placage par contact car c'est un métal noble. Cela signifie qu’il combat bien mieux l’oxydation et la corrosion que l’étain ou l’argent. Lorsque vous appliquez du placage or sur les broches de votre connecteur, la surface reste propre et stable pendant de nombreuses années. Vous n'avez pas à vous soucier de la formation d'oxyde sur la surface de contact. Si de l'oxyde se formait, cela augmenterait la résistance et nuirait à votre signal.
Placage d'or : performances et coûts
L'or offre d'excellentes performances électriques car il maintient une faible résistance de contact tout au long de nombreux cycles de connexion. Chaque fois que vous branchez et débranchez votre connecteur, la surface dorée reste en bon état. Cette stabilité fait de l’or le premier choix pour les circuits utilisant des signaux basse tension. Une légère augmentation de la résistance peut perturber ces signaux ou provoquer des problèmes qui vont et viennent.
Parmi les trois matériaux, le placage à l’or est celui qui coûte le plus cher. Vous payez plus pour le métal lui-même et pour le soin apporté à sa fabrication. Mais vous devriez réfléchir au coût initial par rapport au coût d’un échec. Dans un moniteur médical ou un système de sécurité automobile, une mauvaise connexion peut coûter bien plus cher que l’argent économisé grâce à un placage moins cher. La fiabilité de l’or fait souvent en sorte que son prix en vaut la peine.
Propriété | Performance Or |
Résistance à l'oxydation | Excellent, pas d'oxydation |
Essai de corrosion | Brouillard salin, mélange de gaz |
Résistance de contact | Très faible, stable dans le temps |
Cycles d'accouplement | Haut, avec une épaisseur appropriée |
L’or résiste également bien à la corrosion dans les environnements difficiles. Des tests au brouillard salin et à un mélange de gaz montrent que les surfaces en or restent les mêmes . L'étain se ternit avec le temps, et l'argent se ternit et s'use à cause du frottement. L’or ne réagit tout simplement pas à ces choses-là. Cela en fait le choix le plus sûr pour les travaux difficiles.
Applications idéales pour les contacts en or
Vous devez choisir des contacts dorés pour les utilisations où la fiabilité est la chose la plus importante. Les appareils médicaux, l’électronique automobile et les systèmes d’avion ont tous besoin de performances constantes. Un moniteur cardiaque ne peut pas gérer une connexion qui s'aggrave après cinquante plug-ins. Un capteur d'airbag doit fonctionner à chaque fois, même après des années de secousses et de changements de température.
Le connecteur HRB&HRBCN dispose de connecteurs fil à carte avec des choix de placage or. Ces connecteurs conviennent parfaitement aux utilisations automobiles et médicales. Vous obtenez la stabilité électrique dont vous avez besoin sans perdre en résistance mécanique. Le placage or protège le chemin de votre signal à partir du moment où vous insérez le connecteur.
Gold fonctionne également bien pour les appareils qui sont souvent branchés et débranchés. Les équipements de test, les outils de programmation et les instruments modulaires bénéficient tous de la capacité de l’or à résister à l’usure. Vous pouvez insérer et retirer ces connecteurs des centaines de fois sans perdre en performances. L’étamage s’userait beaucoup plus rapidement, montrant le métal de base et augmentant la résistance.
Pour les utilisations à faible courant, l’or est le choix évident. La qualité du signal compte plus que la gestion d’une grande puissance. Vous avez besoin de chaque petite quantité de tension pour arriver là où elle va sans perte. Gold veille à ce que votre signal reste propre d'un côté à l'autre du circuit.
L'étamage : économique et pratique
L'étamage offre l'option la plus économique pour les contacts des connecteurs . Vous payez beaucoup moins pour l’étain que pour l’or ou l’argent. Cet avantage en termes de coût fait de l’étain le choix par défaut pour de nombreux produits à volume élevé. Mais vous devez comprendre ses compromis avant de vous engager dans ce matériel.
Étamage : propriétés et limites
L'étain offre une bonne soudabilité, ce qui signifie que la soudure s'écoule facilement sur la surface lors de l'assemblage. Cette propriété accélère votre processus de fabrication et réduit les défauts. Vous obtenez également une surface plane et uniforme qui fonctionne bien pour les connexions électriques. La nature molle de l’étain lui permet de se déformer légèrement sous la pression, créant ainsi une plus grande zone de contact.
Toutefois, l’étain n’est pas un métal noble. Il s'oxyde avec le temps, formant une fine couche à la surface. Cette couche d'oxyde augmente la résistance de contact, ce qui peut affaiblir votre signal. Le processus d'oxydation s'accélère dans les environnements chauds ou humides. Vous êtes également confronté à des limites sur les cycles d’accouplement. L'étamage ne gère généralement que 10 à 25 insertions avant que l'usure ne devienne perceptible. Chaque connexion gratte un tout petit peu de la surface de l'étain.
La résistance à la corrosion du placage en étain est inférieure à celle de l’or. Dans des conditions difficiles, l’étain peut se dégrader plus rapidement que prévu. Vous devez également savoir que l’étain fonctionne mieux lorsque vous l’associez à une autre surface en étain. Mélanger de l’étain avec de l’or crée une corrosion galvanique, que nous aborderons plus loin dans ce guide.
Quand choisir des contacts en étain
Vous devez choisir des contacts en étain pour les applications comportant peu de cycles d'accouplement et des budgets serrés. L’électronique grand public s’inscrit parfaitement dans ce modèle. Une alimentation que vous branchez une seule fois et que vous laissez tranquille n’a pas besoin d’or. Un jouet ou un appareil électroménager doté d’une connexion fixe fonctionne très bien avec l’étain.
Le tableau ci-dessous montre comment les choix de placage se répartissent entre les appareils électroniques grand public :
Domaine d'application | Choix de placage | Raisonnement |
Circuits de puissance dans l'électronique grand public | Étain | Solution économique, adaptée aux projets sensibles aux coûts |
Connecteurs de signaux dans l'électronique grand public | Or | Solution premium, non motivée par des contraintes de coûts |
Ce tableau montre la répartition pratique. Les circuits de puissance transportent un courant plus élevé, donc les petits changements de résistance importent moins. Les connecteurs de signaux transportent des données délicates, vous avez donc besoin de la stabilité de l'or. L’étamage sert bien le côté puissance. Le placage des bornes de vos broches d'alimentation peut être en étain sans nuire aux performances.
Vous bénéficiez également de la bonne soudabilité de l'étain lors de l'assemblage de la carte. La soudure mouille rapidement et forme des joints solides. Cette fiabilité réduit les reprises et les rebuts. Pour les grandes séries de production, ces économies s’accumulent rapidement. L'étain vous offre un connecteur fiable à une fraction du prix de l'or.
Argentage : Spécialiste de la Haute Conductivité
L’argent diffère de l’or et de l’étain sur un point principal. Il conduit l'électricité mieux que tout autre métal. . Cela en fait une option intéressante lorsque la performance est la priorité absolue. Mais il faut aussi connaître ses points faibles avant de le choisir pour votre projet.
Placage d’argent : avantages et vulnérabilités
L'argent vous offre la meilleure performance conductrice disponible. Les valeurs de conductivité IACS (International Annealed Copper Standard) le montrent clairement :
Ce placage de contact atteint environ 105 % IACS , correspondant à l'argent pur. Les broches de votre connecteur transportent du courant avec moins de résistance que les contacts en cuivre ou en or. Pour les chemins à courant élevé, une résistance plus faible signifie moins de chaleur et une meilleure efficacité énergétique.
La principale faiblesse de l’argent est le ternissement. Il réagit avec les composés soufrés présents dans l'air. Lorsque les niveaux de sulfure d’hydrogène dépassent 10 ppb ou que l’humidité relative reste supérieure à 85 %, du sulfure d’argent se forme à la surface. Cette couche de ternissement augmente la résistance de contact par rapport à l'argent pur. Dans les applications à très basse tension, l'augmentation de la résistance peut perturber la transmission du signal . L’argent n’offre pas la même bonne résistance à la corrosion que l’or. Cependant, la couche de ternissement est conductrice et souvent acceptable pour les applications électriques.
Meilleurs cas d'utilisation pour les contacts argentés
L'argent excelle dans les applications à courant élevé où les performances conductrices sont essentielles. L’industrie l’utilise dans plusieurs domaines clés :
La conductivité thermique de l'argent aide également à dissiper la chaleur des points chauds lors de la transmission de puissance à courant élevé. Le matériau maintient des connexions stables sous des vibrations élevées, des cycles de température et des conceptions compactes.
Un avantage important de ce placage par contact est sa compatibilité avec d'autres finitions. Vous pouvez associer de l’argent à des surfaces en or ou en étain sans provoquer de corrosion galvanique. Cette flexibilité simplifie votre conception.
Pour les applications à courant élevé, l’argent offre le meilleur équilibre entre performances et coût. Le risque de ternissement est gérable dans des environnements intérieurs contrôlés. Votre connecteur reste fiable pendant de nombreux cycles de fonctionnement.
Propriétés du placage des contacts électriques
Résistance de contact et intégrité du signal
La résistance de contact montre dans quelle mesure un signal se déplace à travers un connecteur. L'or maintient cette résistance très faible, même après des milliers de plug-ins. Cette performance constante fait de l’or le premier choix pour les circuits de signaux basse tension. L'étain commence avec une résistance correcte, mais l'oxydation aggrave lentement la situation. Chaque fois que vous vous connectez, la surface de l'étain est grattée et le métal frais s'oxyde à nouveau. Au fil du temps, ce cycle affaiblit le signal.
L’argent a la résistance la plus faible des trois. Sa conductivité atteint environ 105 % IACS, ce qui bat le cuivre. Pour les circuits électriques, cela signifie moins de chaleur et un meilleur rendement. Mais l’argent se ternit dans l’air humide ou riche en soufre. Le ternissement ajoute une certaine résistance, mais il conduit toujours assez bien pour la plupart des utilisations électriques.
Le tableau ci-dessous montre les performances électriques de chaque type de placage :
Type de placage | Résistance des contacts | Intégrité du signal |
Or | Très bas, stable | Excellent sur de nombreux cycles |
Étain | Faible au début, augmente avec l'âge | Se dégrade avec une utilisation répétée |
Argent | Le plus bas disponible | Bien, mais le ternissement ajoute de la résistance |
Durabilité et cycles d'accouplement
La durabilité mécanique détermine le nombre de fois que vous pouvez brancher et débrancher les broches de votre connecteur. L’épaisseur du placage à l’or compte beaucoup ici. L'épaisseur standard va de 0,75 à 1,25 microns , ce qui convient à la plupart des utilisations. Pour les travaux difficiles comme l’aérospatiale ou l’armée, vous avez besoin d’or plus épais jusqu’à 2,5 microns. Ces couches plus épaisses supportent des milliers de cycles d’accouplement sans s’user.
Épaisseur du placage à l'or | Adéquation du cycle d’accouplement | Caractéristique clé |
1,27 microns ou plus | Cycles d'accouplement élevés | Résistance supérieure à la corrosion |
0,25 à 0,76 micron | Environnements à faible stress | Économique mais poreux |
Or dur (avec impuretés) | Cycles d'accouplement élevés | La robustesse empêche la dégradation |
L’étamage échoue plus tôt que l’or en raison de plusieurs problèmes d’usure. La corrosion de contact se produit lorsque les vibrations provoquent de minuscules mouvements qui exposent de l'étain frais, qui s'oxyde et bloque le courant. Une chaleur élevée déclenche des réactions entre le cuivre et l’étain, ainsi qu’un fluage mécanique. L'érosion à chaud se produit lorsque vous connectez sous tension, créant des étincelles qui brûlent des trous dans l'étain.
Pour les utilisations comportant moins de 25 cycles d’accouplement, l’étain fonctionne très bien. Au-delà de cela, vous risquez d’exposer le métal de base et de perdre les performances électriques. La durabilité du Gold justifie son coût plus élevé lorsque votre produit nécessite des connexions fréquentes ou une fiabilité à long terme.
Étain, or ou argent : comment choisir
Vous savez maintenant ce que chaque matériau fait bien et où il ne fonctionne pas. La prochaine étape consiste à faire correspondre ces caractéristiques à votre projet. Votre choix se résume à deux questions principales : de quoi votre signal a-t-il besoin et où sera utilisé votre connecteur ? Répondez-y et le bon choix devient évident.
Signal vs puissance : adapter le placage aux besoins
Le travail de votre circuit décide quel placage de contact fonctionne le mieux. Les applications de signaux transportent des données basse tension qui nécessitent une transmission propre et stable. Les applications de puissance transportent un courant plus élevé là où les petits changements de résistance importent moins.
Pour les circuits de signaux, l’or est clairement le gagnant. Un signal basse tension ne peut pas gérer les changements de résistance. L'oxyde d'étain se forme sur les surfaces d'étain au fil du temps et cet oxyde bloque le flux électrique. Cette augmentation de la résistance devient un gros problème pour les applications de signaux basse tension . Vous pourriez constater des erreurs aléatoires ou une perte totale de signal à mesure que l’oxyde s’accumule. L'or évite complètement ce problème car il ne s'oxyde pas.
Les connecteurs étamés doivent également rester limités aux utilisations basse fréquence. Les signaux numériques à grande vitesse perdent de leur puissance lorsqu'ils traversent des surfaces en étain. Des placages plus conducteurs fonctionnent mieux pour la transmission de signaux haute fréquence. Si votre conception déplace les données à grande vitesse, l’or vous offre les performances dont vous avez besoin.
Les circuits de puissance suivent une règle différente. Les applications à courant élevé bénéficient de la conductivité supérieure de l'argent. Le placage d’argent transporte plus de courant avec moins d’accumulation de chaleur. Cela fait de l’argent le choix pratique pour les systèmes de transmission d’énergie à courant élevé comme le matériel de recharge des véhicules électriques ou la distribution d’énergie industrielle.
Les conceptions sensibles aux coûts et ayant des besoins énergétiques modestes peuvent utiliser de l’étain. Une simple connexion d’alimentation que vous branchez une seule fois fonctionne bien avec l’étain. La soudabilité de l’étain aide également lors de la fabrication, créant rapidement des joints solides. N'oubliez pas que l'étain ne gère que 10 à 25 cycles d'accouplement avant que l'usure n'apparaisse.
Facteurs environnementaux et conditions d’exploitation
Votre environnement d’exploitation prime souvent sur vos priorités en matière de performances. Un connecteur qui fonctionne parfaitement dans un laboratoire propre peut tomber en panne rapidement dans une usine humide ou dans un environnement extérieur poussiéreux.
La résistance à la corrosion devient critique dans les environnements difficiles. L'or résiste à la corrosion causée par le brouillard salin, l'humidité et les produits chimiques industriels. L'argent se ternit lorsqu'il est exposé aux composés soufrés présents dans l'air. L'étain s'oxyde plus rapidement dans des conditions chaudes et humides. Chaque matériau réagit différemment au même environnement.
Il faut aussi penser aux moustaches en étain dans certaines conditions. Les moustaches d'étain sont des filaments conducteurs qui se développent lentement avec le temps. Ils peuvent atteindre plusieurs millimètres de longueur. Ces extensions conductrices peuvent provoquer des courts-circuits ou des arcs électriques entre les composants. Ce risque rend l’étain impropre aux systèmes critiques où une défaillance crée des risques pour la sécurité.

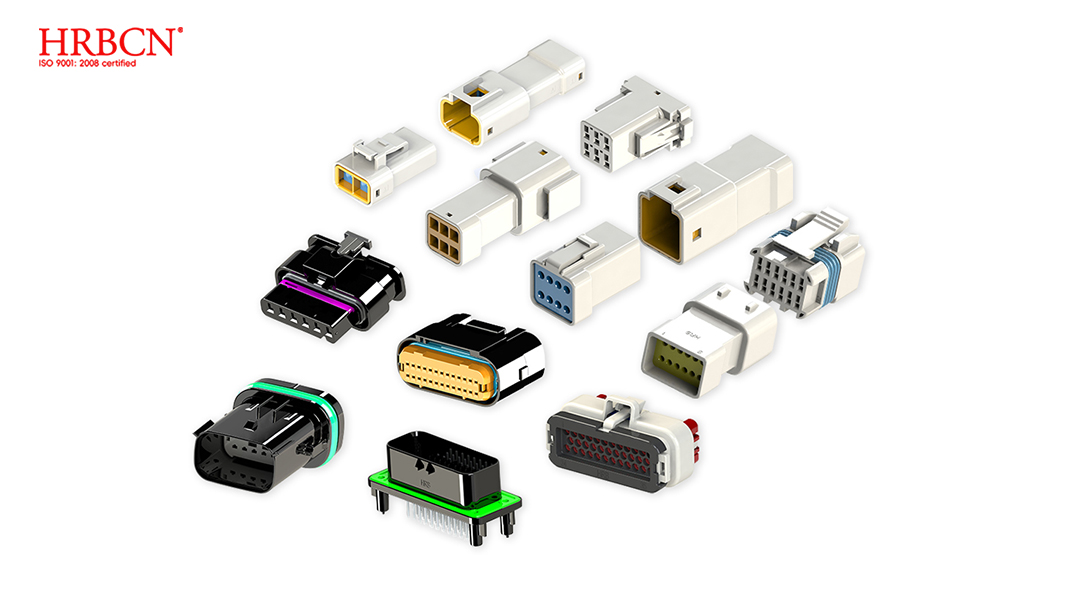

HRB&HRBCN Connector conçoit ses connecteurs étanches IP67 exactement pour ces conditions difficiles. Ces connecteurs utilisent des boîtiers scellés et des contacts étamés pour résister à l'eau, à la poussière et aux vibrations. L'indice IP67 garantit une protection contre une immersion temporaire dans l'eau. Pour l'éclairage extérieur, les systèmes automobiles ou les équipements marins, cette conception offre des performances fiables.
La sélection du placage de votre connecteur doit prendre en compte à la fois la plage de température et l'exposition aux contaminants. Un environnement intérieur contrôlé vous permet de choisir l’étain pour réaliser des économies. Une installation extérieure avec des variations de température vous pousse vers l’or ou l’argent. Les connecteurs étanches IP67 démontrent comment une conception réfléchie combine l'étanchéité avec des choix de placage appropriés.
Le tableau ci-dessous résume votre cheminement de décision :
Votre priorité | Meilleur choix de placage | Raison clé |
Intégrité du signal, nombreux cycles d'accouplement | Or | Résistance Stable, pas d'oxydation |
Puissance à courant élevé, faible coût | Argent | Meilleure conductivité, gère la chaleur |
Budget, peu de cycles, environnement propre | Étain | Coût le plus bas, bonne soudabilité |
Votre choix final équilibre les besoins électriques, l’exposition environnementale et le budget. Aucun matériau ne remporte à lui seul toutes les catégories. Adaptez le placage à vos conditions spécifiques et votre connecteur offrira des performances fiables pendant des années.
Risques liés au mélange des types de placage
Vous pourriez penser que n’importe quelle combinaison de placage fonctionne tant que le connecteur s’adapte. Cette idée peut ruiner votre produit. Le mélange de placages incompatibles provoque une corrosion galvanique . Cela endommage lentement votre connexion jusqu'à ce qu'elle échoue complètement. Connaître ce risque empêche votre conception d’échouer prématurément.
Comprendre la corrosion galvanique
La corrosion galvanique se produit lorsque deux métaux différents se touchent en présence d'un électrolyte. L'humidité, l'humidité ou la condensation peuvent agir comme cet électrolyte. Les métaux forment une petite batterie. Un métal se corrode plus vite qu’il ne le ferait seul. Plus la différence entre les métaux est grande, plus la force de corrosion est forte.
L'indice anodique mesure cette différence. Un chiffre plus élevé signifie que le métal se corrode plus facilement. Voici comment l’or et l’étain se comparent :
Métal | Indice anodique (V) |
Or (solide/plaqué) | -0.00 |
Étain (plaque/soudure) | -0.65 |
Différence de potentiel galvanique | 0,65 V |
Cet écart de 0,65 V entre l’or et l’étain crée une forte force de corrosion. Dans cette paire, l’étain devient l’anode et se corrode plus rapidement. L'or joue le rôle de cathode et reste en bon état. La surface de l'étain se décompose. Des dépôts d'oxyde d'étain peuvent se former à la surface de l'or. Cette contamination augmente la résistance de contact et affaiblit le chemin du signal.
Une étude de cas réelle montre à quel point ce problème est grave. La soudure étain-plomb couplée à l'or se dégrade beaucoup plus rapidement que l'étain-plomb contre lui-même. En cas de fretting, la résistance de contact passe de 0,001 Ω à 10 Ω en quelques milliers de cycles seulement. Cela représente une résistance dix mille fois supérieure. Votre signal passe de propre à inutilisable en peu de temps.
Meilleures pratiques pour l'accouplement de différents placages
La règle essentielle est simple : ne jamais associer l’or à l’étain. Cette combinaison garantit la corrosion galvanique lorsque de l'humidité apparaît. Préférez toujours les connexions or à or ou étain à étain. Les placages assortis suppriment la différence de tension qui entraîne la corrosion.
L'argent offre une exception utile. Vous pouvez associer l’argent avec de l’or ou de l’étain sans créer le même risque de corrosion. Cette flexibilité fait de l’argent un choix intermédiaire pratique pour les systèmes mixtes. Pour les applications de puissance à courant élevé, les connexions argent-étain fonctionnent bien dans des environnements contrôlés.
La norme SAE ARP6903 donne des conseils formels pour choisir les finitions compatibles. Cette norme comprend un tableau de compatibilité galvanique. Cela vous aide à choisir des combinaisons de placages sûres. Il répertorie également les paramètres de performances pour chaque type de placage et spécification de connecteur. Le respect de cette norme réduit votre risque de défaillance par corrosion.
Avertissement critique : la soudure étain-plomb couplée à l'or se dégrade rapidement sous l'effet du fretting. La résistance de contact augmente de 0,001 Ω à 10 Ω en quelques milliers de cycles seulement. Ne combinez jamais ces deux métaux dans la conception de votre connecteur.
Vous devez également penser à votre environnement d’exploitation. Un boîtier sec et scellé réduit le risque de corrosion car aucun électrolyte n’atteint les métaux. Les environnements extérieurs ou humides accélèrent beaucoup la corrosion galvanique. Si votre produit est exposé à l’humidité, l’appariement des placages devient encore plus important.
Lorsque vous concevez votre système de connecteurs, notez le placage des deux moitiés correspondantes. Vérifiez que votre fournisseur utilise des finitions compatibles. Une petite erreur dans la sélection du placage peut entraîner des échecs sur le terrain. Ces échecs coûtent bien plus cher que les économies réalisées grâce au mélange des métaux. Vos broches de connecteur méritent le même soin que vous accordez à toutes les autres pièces de votre conception.
Votre choix de placage dépend de quatre facteurs : le coût, la fiabilité, les performances électriques et les conditions environnementales. Aucun matériau ne convient à lui seul à toutes les situations. Le bon choix dépend de votre application spécifique.
Évaluez soigneusement vos priorités. Avez-vous besoin de plusieurs cycles d’accouplement ? L’or convient aux conceptions à haute fiabilité. Votre budget vous limite ? L'étain fonctionne pour les applications sensibles aux coûts. Transportez-vous une alimentation à courant élevé ? L'argent offre la meilleure conductivité.
HRB&HRBCN Connector propose des produits avec différentes options de finition. Leur équipe peut vous aider à trouver les bons contacts selon vos besoins. Les broches de votre connecteur et leur résistance à la corrosion affectent directement le succès à long terme du produit. Une bonne sélection de matériaux garantit la satisfaction du client pour les années à venir.
FAQ
Comment choisir entre le placage or, étain et argent ?
Choisissez le placage en fonction de ce dont vous avez besoin. L'or convient aux conceptions à faible signal qui nécessitent de nombreuses connexions. L'étain fonctionne pour les projets à faible coût qui ne sont pas branchés plusieurs fois. Silver répond aux besoins en énergie à courant élevé. Pensez également à l'endroit où vous l'utilisez. Les endroits humides ou corrosifs font de l’or un meilleur choix. Des espaces intérieurs propres permettent à l’étain de fonctionner correctement.
Puis-je utiliser des contacts en or et en étain ensemble dans un seul connecteur ?
Ne mettez jamais d’or avec de l’étain. Ce mélange provoque une corrosion galvanique en présence d'eau ou d'humidité. La différence de 0,65 V entre eux les fait tomber en panne rapidement. La résistance de contact peut passer de 0,001 Ω à 10 Ω après quelques milliers d'utilisations. Utilisez toujours de l'or avec de l'or ou de l'étain avec de l'étain. L’argent peut être utilisé sans problème avec de l’or ou de l’étain.
Quel placage convient le mieux aux utilisations à courant élevé ?
L'argent vous offre le meilleur flux électrique, environ 105 % IACS. Cela le rend parfait pour les lignes électriques, la recharge des véhicules électriques et les machines d’usine. L'argent se ternit dans l'air humide ou riche en soufre, mais le ternissement laisse toujours passer l'électricité pour les utilisations électriques. Vous pouvez utiliser l’argent avec de l’or ou de l’étain en toute sécurité.
Combien de fois chaque placage peut-il être branché ?
Gold peut gérer 100 plug-ins ou plus s'il est suffisamment épais. L'étain ne dure que 10 à 25 plug-ins avant de s'user. L'argent est entre les deux. Un or plus épais dure encore plus longtemps. Si vous vous branchez souvent, l’or vous offre la solidité dont vous avez besoin. L'étain ne fonctionne que lorsque vous ne le branchez pas plusieurs fois.
L'étamage résiste-t-il bien à la corrosion ?
L’étain ne résiste pas aussi bien à la corrosion que l’or. Il s'oxyde avec le temps, formant une couche qui augmente la résistance de contact. Les endroits chauds ou humides accélèrent ce phénomène. L’étain peut également produire de minuscules moustaches susceptibles de provoquer des courts-circuits. Dans des conditions difficiles, le placage or vous offre une bien meilleure protection.
