Q1 : Quelles certifications et documents pouvez-vous proposer pour la série M1103 pour le dédouanement à l'exportation vers l'UE ?
A1 : Ce connecteur fil à fil est entièrement conforme à RoHS et REACH. Le boîtier PA6 est ignifuge UL94V-0. Nous pouvons fournir des certificats de matériaux, des fiches signalétiques, des rapports de tests de performance complets et des documents douaniers HS code 8536909000 pour les commandes groupées européennes.
Q2 : Quel est votre délai de livraison standard pour la production en série des boîtiers M1103F et M1103M ainsi que des bornes assorties ?
A2 : Les boîtiers standard noir et orange sont en stock, livraison sous 3 à 7 jours ouvrables. Les commandes massives de plus de 10 000 pièces prennent entre 15 et 20 jours ouvrables. Nous possédons des ateliers indépendants d’injection et d’emboutissage sans production externalisée pour garantir des délais de livraison stables.
Q3 : Puis-je obtenir des échantillons gratuits pour la validation du projet ? Quelle est votre politique d'expédition d'échantillons ?
A3 : Nous fournissons gratuitement de petits échantillons techniques pour les tests de qualification OEM. Les clients ne supportent que les frais de transport international. Nous prenons en charge la livraison d’échantillons en Europe, en Asie du Sud-Est et en Amérique du Nord pour vérification en laboratoire.

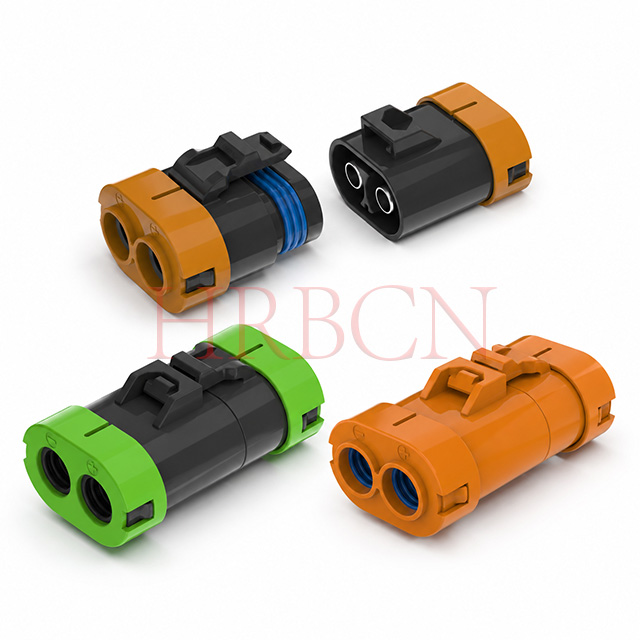

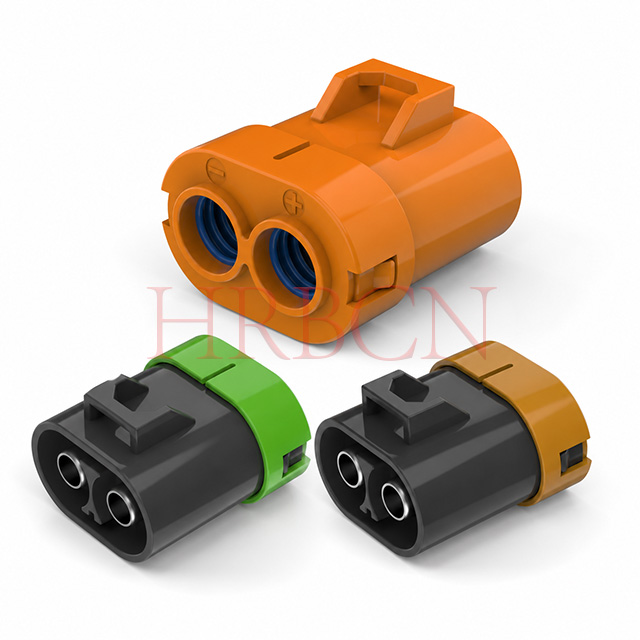

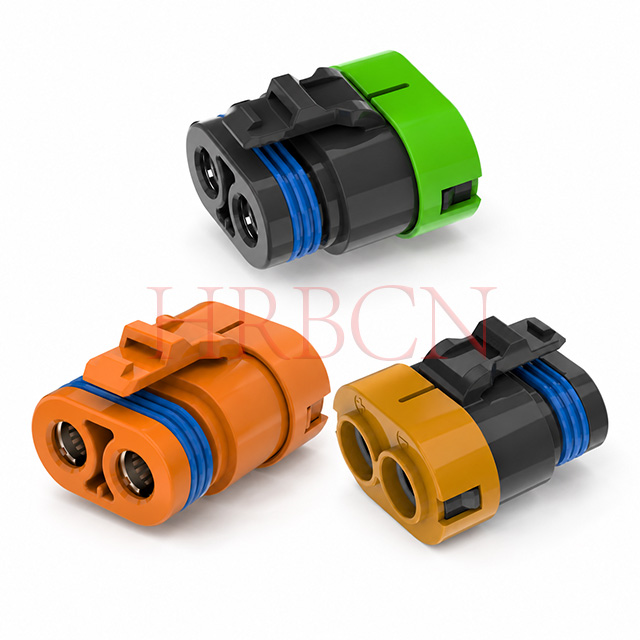

Q4 : Les couleurs de boîtier noir et orange sont-elles toutes deux disponibles ? Pouvons-nous personnaliser des couleurs spéciales pour les commandes importantes ?
A4 : Les boîtiers noirs et orange sont des options d'achat d'actions régulières. Pour les commandes supérieures à 50 000 pièces par lot, des couleurs de plastique personnalisées sont disponibles avec des frais de modification de moule raisonnables.
Q5 : Le M1103 peut-il remplacer les connecteurs étanches à courant élevé importés ? Pouvez-vous fournir une fiche technique de référence croisée ?
A5 : Oui, la série fil à fil M1103 remplace directement les connecteurs internationaux courants étanches haute puissance de 11 mm. Nous pouvons fournir un tableau de comparaison complet de références croisées pour vous aider à optimiser la nomenclature et à réduire les coûts d’achat.
Q6 : Soutenez-vous la fourniture d'un cadre à long terme pour les clients de stockage d'énergie, de drones agricoles et d'automobiles de niveau 1 ?
A6 : Nous avons une expérience stable en matière d’approvisionnement de masse au service de plus de 30 fabricants automobiles de niveau 1, de stockage d’énergie et de drones. Nous organisons un stock de sécurité dédié pour les clients sous contrat à long terme afin d'éviter les risques de pénurie de matériel.
FAQ sur l’ingénierie et la R&D
Q1 : Quels calibres de fils AWG le boîtier M1103 prend-il en charge ? Comment assortir les bouchons d'étanchéité en silicone ?
A1 : Trois options de joint sont disponibles : A pour AWG6# (joint bleu de diamètre extérieur de fil de 8,00 à 8,60 mm), B pour AWG8# (joint vert de diamètre extérieur de 5,90 à 6,80 mm), C pour AWG10# (joint jaune de diamètre extérieur de 3,80 à 4,60 mm. Les joints correspondants sont obligatoires pour maintenir les performances d'étanchéité IPX7.
Q2 : Quels sont les paramètres électriques de ce connecteur à courant élevé de 80 A ? Ai-je besoin d'un déclassement de courant à haute température ?
A2 : 80 A AC/DC max, 600 V AC/DC, tension de tenue 2 200 V AC/min, résistance d'isolation ≥ 2 000 MΩ. Pour un fonctionnement continu à une température ambiante supérieure à 100 °C, nous suggérons un déclassement de courant de 20 % pour éviter la surchauffe.

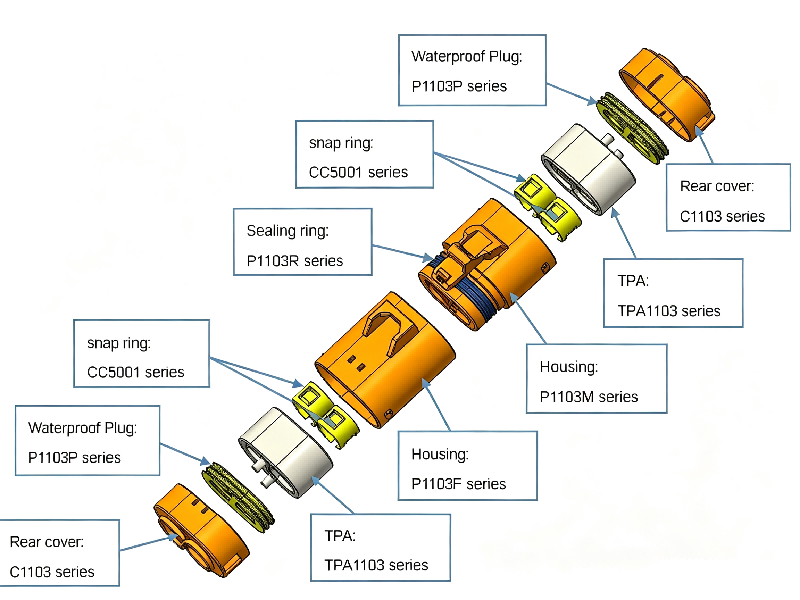

Q3 : Le M1103 adopte-t-il une structure anti-rétention TPA intégrée ? Comment résiste-t-il aux vibrations?
A3 : Il est doté de nervures de verrouillage TPA moulées intégrées à l'intérieur du boîtier sans boucles à pression externes supplémentaires. Les barbes internes verrouillent fermement les bornes à sertir pour empêcher le glissement vers l'arrière sous les vibrations continues des véhicules électriques, des pompes à eau et des drones, éliminant ainsi efficacement les défauts de circuit intermittents.
Q4 : À quelle plage de températures le connecteur peut-il résister ? Le matériau du boîtier est-il adapté à une utilisation extérieure à long terme ?
A4 : Plage de température de fonctionnement : -40°C ~ +125°C. Le plastique PA6 UL94V-0 a d'excellentes performances anti-âge, idéal pour le stockage d'énergie extérieur par tous les temps, les véhicules et les équipements CVC.
Q5 : Quel est le matériau du terminal et le placage ? Est-il anticorrosion pour les milieux humides ou côtiers ?
A5 : Les bornes sont en alliage de cuivre avec étamage, offrant une conductivité stable et des performances anticorrosion de base. Pour les applications côtières à haute teneur en sel, des terminaux plaqués or personnalisés peuvent être développés sur demande.
Q6 : Pouvez-vous fournir des spécifications de sertissage, des dessins dimensionnels et des fichiers STEP 3D pour la conception structurelle ?
A6 : Nous fournissons gratuitement des schémas de dimensions officiels, des guides de paramètres de sertissage et des fichiers STEP de modèles 3D pour la conception de circuits imprimés et mécaniques. Le système complet de boîtier mâle/femelle + d'appariement de bornes simplifie le développement du harnais.
FAQ générale sur les applications
Q1 : Pour quels scénarios le connecteur fil à fil M1103 de 11,0 mm est-il principalement utilisé ?
A1 : largement appliqué dans les armoires de stockage d'énergie extérieures, les centrales électriques portables, les scooters électriques, les VTT, les yachts, le câblage de batterie de drone agricole, les pompes CVC haute puissance, les équipements de nettoyage industriel et l'alimentation électrique de surveillance extérieure des villes intelligentes.
Q2 : Quel indice d'étanchéité IP cette série atteint-elle ? Peut-il fonctionner dans des environnements extérieurs pluvieux et poussiéreux ?
A2 : qualité d'étanchéité standard IPX7, entièrement scellée avec des joints en fil de silicone multicolores, résistant aux éclaboussures de pluie et à l'intrusion de poussière, adaptée aux conditions de travail difficiles en extérieur à long terme.
Q3 : Cette série prend-elle en charge l'expédition séparée et dispersée de boîtiers, de bornes et de joints ?
A3 : Oui. Les boîtiers mâles/femelles, les bornes à sertir et les bouchons d'étanchéité de spécifications différentes peuvent être livrés séparément selon les exigences d'assemblage en usine du faisceau.
Q4 : Le service d'assemblage de câbles étanches surmoulés est-il disponible sur la base de la série M1103 ?
A4 : Nous prenons en charge les faisceaux de câbles étanches surmoulés personnalisés avec des connecteurs M1103 pour les projets OEM de machines industrielles spéciales, de stockage d'énergie et de drones.

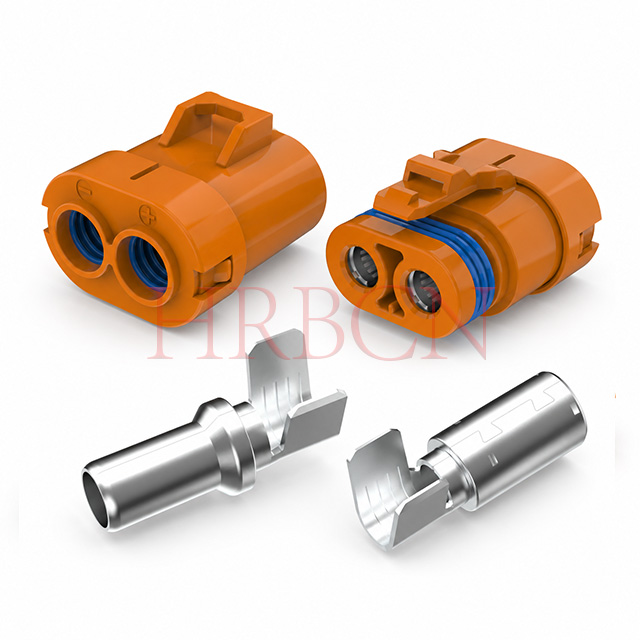

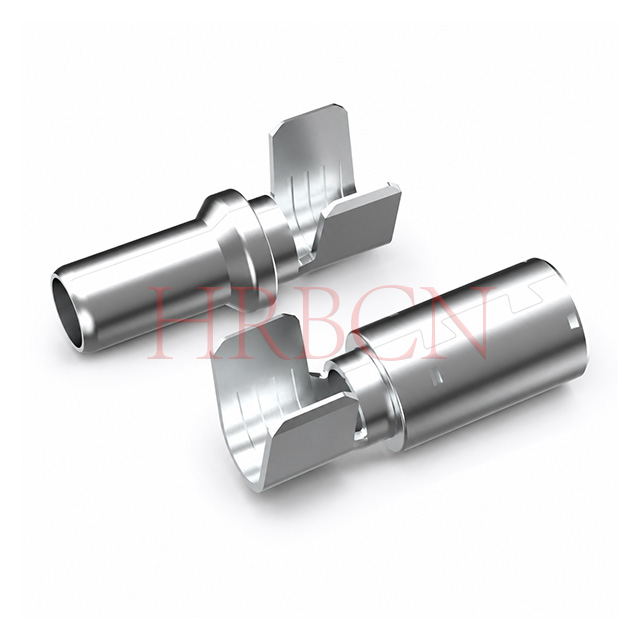

Q5 : Quels numéros de pièce de terminal correspondent aux boîtiers mâles et femelles M1103 ?
A5 : modèle de terminal mâle T11019PS, modèle de terminal femelle T11020PS ; trois options de taille L/M/S correspondant aux fils AWG6/AWG8/AWG10 pour un assemblage assorti.
