Comment choisir le bon connecteur électrique pour toute application

Imaginez que votre prototype échoue sur le terrain parce qu'un connecteur fondu entraîne des temps d'arrêt coûteux. Les rappels de sécurité, comme les pannes d'airbags dans plus de 300 000 véhicules, , montrent les enjeux. Comment choisir le bon connecteur électrique parmi des milliers de choix ? Ce guide présente un plan clair, étape par étape, basé sur les besoins électriques, mécaniques et environnementaux. Il transforme la sélection de connecteurs d'un jeu de devinettes en un choix d'ingénierie précis, vous permettant d'économiser du temps, de l'argent et du stress. Un mauvais type de connecteur peut entraîner des rappels, y compris des risques d'incendie dus à un mauvais câblage. Pour de nombreuses utilisations, les connecteurs électriques circulaires offrent de solides performances. Choisir le bon connecteur circulaire garantit la fiabilité dans des conditions difficiles. Cette méthode organisée vous aide à choisir des connecteurs électriques pour différentes utilisations, améliorant ainsi les performances.

Points clés à retenir

• Pour une fiabilité à long terme, faites fonctionner les connecteurs à 70 à 80 % de leur courant nominal.

• Adaptez les indices IP à votre environnement pour empêcher l’humidité de provoquer des pannes.

• Utilisez des bornes à sertir lorsqu'il y a beaucoup de secousses ou de mouvements. Utilisez de la soudure lorsque la pièce reste immobile et subit peu de contraintes.

• Vérifiez que le fabricant possède les certifications UL, VDE et ISO pour confirmer leur qualité.

Évaluez les spécifications électriques de votre connecteur électrique

Avant de vérifier l'ajustement physique ou la résistance à l'environnement, vous devez d'abord vous assurer que le connecteur électrique peut gérer l'alimentation et les signaux dont votre application a besoin. Cette étape protège votre conception contre la surchauffe, la corruption du signal et les pannes précoces. Vous devez examiner deux facteurs clés : les valeurs nominales de courant et de tension, ainsi que les besoins en matière d'intégrité du signal.

Courants et tensions nominales

Chaque connecteur électrique a un courant nominal et une tension de fonctionnement nominale. Ces chiffres indiquent la charge électrique maximale sûre dans des conditions définies. Vous devez choisir un type de connecteur qui va au-delà de vos besoins réels, et non celui qui se contente d'y répondre. Pour les utilisations à haute puissance, les connecteurs fil à fil de HRB offrent des options de pas plus large, qui s'adaptent aux bornes plus épaisses et libèrent mieux la chaleur. Les pas plus petits fonctionnent pour les connexions au niveau du signal où les demandes de courant restent faibles.

La pratique industrielle suggère de fonctionner à 70 à 80 % du courant nominal pour une fiabilité à long terme. Cette règle de déclassement tient compte des conditions réelles : températures ambiantes plus élevées, débit d'air limité et nombreux connecteurs sous tension dans un espace restreint. Aucune norme stricte n’exige cette marge, mais les ingénieurs expérimentés la considèrent comme un tampon de sécurité indispensable. Vous devez utiliser la même approche lors du dimensionnement de vos connecteurs.

Aller au-delà des classements actuels entraîne une série de problèmes. Le chauffage Joule , calculé comme la puissance est égale au carré du courant multiplié par la résistance (P = I²R), augmente rapidement les températures. La résistance de contact augmente avec le temps en raison de l'oxydation et de la relaxation des contraintes, ce qui aggrave la chaleur. Les résultats incluent une rupture de l’isolation, un grillage des équipements, un vieillissement plus rapide et des risques pour la sécurité. Prenons cet exemple : à 200 A, une augmentation de 0,1 mΩ de la résistance de contact ajoute 4 watts de chaleur à un point de contact. Les températures localisées peuvent dépasser 120°C, bien au-delà des limites de sécurité de fonctionnement. On pense qu’une mauvaise résistance de contact est à l’origine de 30 % des pannes de batterie, entraînant une surchauffe et une efficacité moindre.

• Fonctionne à 70–80 % du courant nominal pour une fiabilité à long terme

• Tenez compte de la température ambiante, du débit d'air et de la densité des connecteurs

• Observez la résistance de contact à mesure qu'elle augmente avec l'oxydation et la relaxation des contraintes.

• Vérifiez les conceptions avec des tests environnementaux comme Double 85 (85°C/85% HR pendant 1008 heures)

Intégrité du signal et besoins en données

Les applications modernes envoient de plus en plus de données avec de l'énergie. Vos connecteurs électriques doivent conserver la qualité du signal sans ajouter de bruit ni de distorsion. La perte de signal se produit de plusieurs manières : les réflexions du signal dues à une inadéquation d'impédance, l'atténuation due à la perte de signal et la diaphonie ou les interférences électromagnétiques des conducteurs proches.

Des connecteurs mal conçus peuvent provoquer des inadéquations d'impédance, des diaphonies et des réflexions de signal, qui entraînent toutes une perte de signal. Un blindage faible ou une mauvaise mise à la terre peuvent entraîner des interférences électromagnétiques (EMI), nuisant encore davantage à l'intégrité du signal.

Vous pouvez réduire ces problèmes grâce à des choix de conception minutieux. Gardez les lignes de signal courtes et les chemins de retour larges pour limiter les coupures d'impédance au niveau des connecteurs. Faites correspondre les délais de propagation des lignes de signal et d'horloge associées pour éviter les erreurs de synchronisation. Choisissez des matériaux PCB à faibles pertes et contrôlez la forme des traces pour réduire la perte de signal. Augmentez l'espace entre les traces proches, par exemple en utilisant la règle 3W , pour réduire la diaphonie. Concevez un réseau de distribution d’énergie à faible impédance pour réduire la puissance et le bruit au sol.

Pour des utilisations mixtes d’alimentation et de signaux, vous aurez peut-être besoin de types de connecteurs distincts au sein du même système. Les connecteurs fil à fil de HRB prennent en charge les deux fonctions, mais vous devez adapter le pas et la conception des bornes aux besoins de chaque signal. Les connecteurs électriques circulaires fonctionnent souvent bien dans ces cas car leur conception offre des options de contrôle d'impédance et de blindage stables. Le bon type de connecteur circulaire garantit des performances fiables dans les deux domaines.

Votre choix de connecteurs électriques affecte directement la fiabilité du système. En vérifiant ensemble le courant nominal, la tension de fonctionnement et l’intégrité du signal, vous construisez une base pour des performances solides. Cette approche organisée évite les refontes coûteuses et les pannes sur le terrain. Ensuite, vous examinerez l’ajustement mécanique pour vous assurer que vos connecteurs s’adaptent physiquement à votre conception.

Évaluer l'ajustement mécanique des connecteurs électriques

Une fois que vous vous êtes assuré que les spécifications électriques fonctionnent, vous devez vérifier que le connecteur correspond physiquement à votre conception. L'ajustement mécanique décide si la connexion reste serrée pendant l'assemblage, l'utilisation et la réparation. Vous devez examiner trois choses : la taille, la manière dont il se monte et comment il se verrouille.

Taille, montage et verrouillage

La taille de votre connecteur doit correspondre à l'espace dont vous disposez. Vous ne pouvez pas sauter cette étape. de HRB Les connecteurs fil-à-carte montrent comment la conception change pour s'adapter à différentes configurations de circuits imprimés. Vous pouvez choisir des en-têtes à angle droit pour les constructions à profil bas ou des en-têtes verticaux pour les connexions droites. Les configurations à une seule rangée fonctionnent pour des circuits simples, tandis que les options à deux rangées gèrent plus de broches dans la même zone.

Votre choix de style de montage affecte la stabilité du connecteur. Les pièces traversantes (THT) créent un lien solide car les câbles traversent la carte et s'ancrent fermement. Cela rend le THT idéal pour les voitures, les avions ou les équipements militaires soumis à un stress physique. Les pièces à montage en surface (SMT) sont plus petites et vous permettent d'emballer plus de circuits, mais elles se cassent plus facilement sous l'effet d'une contrainte ou d'une torsion. Pour les appareils portables et les signaux à haut débit, SMT fonctionne bien. Pour les connecteurs branchés plusieurs fois, le THT offre une meilleure fiabilité.

Des mécanismes de verrouillage empêchent le connecteur de se détacher. Un loquet sécurisé ou un verrou à friction maintient le connecteur en place même en cas de secousses. Les connecteurs fil-à-carte de HRB sont dotés de pièces de verrouillage solides qui résistent aux contraintes pendant l'utilisation. Vous devez toujours vérifier que le verrou correspond à l'intensité des secousses de votre application.

Les normes industrielles vous indiquent comment tester la fiabilité mécanique. La norme CEI 60512 fournit des méthodes standard pour mesurer la force d'insertion, la force d'extraction et le nombre de fois que vous pouvez le brancher. USCAR-2 répertorie les besoins en performances mécaniques pour des utilisations de haute fiabilité. Ces tests vous aident à deviner combien de temps durera le connecteur et à détecter les risques de panne avant de l'utiliser.

Styles de terminaison : sertissage, soudure et IDC

Votre méthode de terminaison décide de la manière dont le fil se connecte au terminal. Chaque style a ses propres avantages et inconvénients.

Le sertissage réalise un joint soudé à froid en serrant le corps de la borne autour du fil. Bien faits, les sertissages offrent une grande résistance mécanique et un excellent flux électrique. Selon les tests USCAR-21, les connexions serties durent plus de 15 ans dans les environnements automobiles difficiles. La clé consiste à utiliser le bon outil de sertissage et la bonne matrice pour la taille de votre terminal. Vous devez faire correspondre exactement la taille du fil au diamètre du corps du terminal.

La soudure relie le fil à la borne à l'aide de métal fondu. Bien que la soudure établisse une connexion électrique solide, elle présente une grande faiblesse. La soudure durcit pour former une structure cristalline peu flexible . En cas de secousses ou de flexions, la contrainte s'accumule là où la soudure dure rencontre le fil toronné flexible. Ce stress provoque des fissures qui se développent à chaque secousse. Les connexions soudées s'affaiblissent généralement après 5 à 7 ans dans des endroits difficiles, tandis que les joints correctement sertis durent des décennies.

Les connecteurs à déplacement d'isolation (IDC) offrent une troisième option. La technologie IDC supprime le besoin de dénuder les fils. Une fourche pointue dans la borne traverse l'isolant et touche le fil à l'intérieur. Cela permet de gagner du temps d'installation et de réduire le risque d'erreur. de HRB Les connecteurs IDC fonctionnent avec différentes tailles de fils et sont disponibles en plusieurs options de pas. Ils fonctionnent bien pour les câbles plats et les travaux de terminaison de masse.

Votre choix de style de terminaison affecte les performances à long terme. Pour les utilisations avec secousses ou changements de température, le sertissage apporte une meilleure fiabilité. Pour un assemblage rapide et des espaces restreints, IDC fait gagner du temps. La soudure fonctionne mieux dans les endroits à faible contrainte où la flexibilité n'est pas nécessaire.

L'ajustement mécanique de vos connecteurs électriques affecte directement la fiabilité du système. En vérifiant ensemble la taille, le montage, le verrouillage et la terminaison, vous vous assurez de l'adéquation physique à toutes les utilisations. Cette méthode étape par étape évite les pannes sur le terrain et les refontes coûteuses. Ensuite, vous examinerez la résilience environnementale pour vous assurer que vos connecteurs survivent à des conditions difficiles.

Pensez à la résilience environnementale

L'environnement d'exploitation de votre connecteur détermine sa durée de vie plus que tout autre facteur. L'humidité, les variations de température et les vibrations attaquent les connexions en silence, dégradant les matériaux jusqu'à ce qu'une défaillance se produise. Selon des recherches menées par l'industrie, la pénétration d'humidité est l'une des principales causes de défaillance des connecteurs dans les applications automobiles. Vous devez évaluer honnêtement votre environnement avant de finaliser votre choix.

Protection contre la température et l'humidité

Les températures extrêmes sollicitent les matériaux des connecteurs de manière opposée. La chaleur accélère l'oxydation sur les surfaces de contact, augmentant la résistance et générant plus de chaleur. Le froid rend les boîtiers cassants et les joints moins flexibles. L'humidité aggrave ces problèmes en permettant la corrosion et la migration électrochimique entre les contacts adjacents.

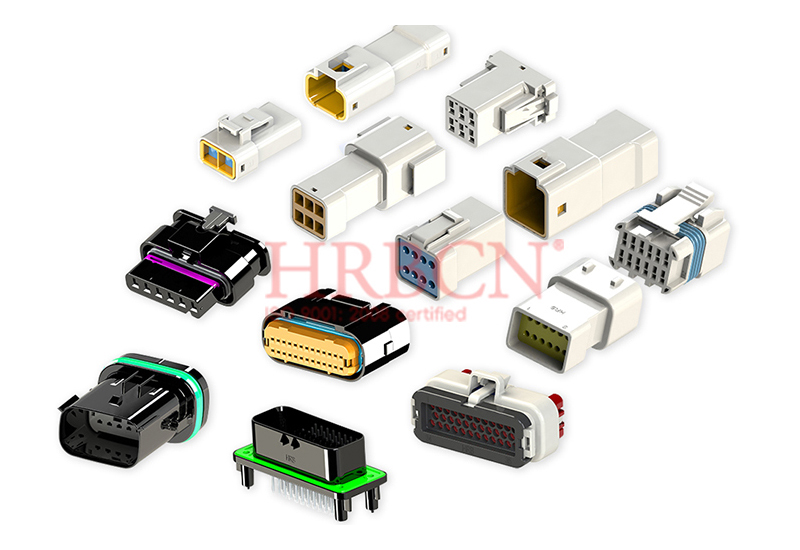

Les indices IP constituent votre première ligne de défense contre les liquides et la poussière. Ces codes à deux chiffres vous indiquent exactement ce que votre connecteur peut supporter. Pour les capteurs extérieurs et les panneaux d'énergie renouvelable, des connecteurs avec protection temporaire contre l'immersion conviennent. Les équipements marins et le traitement des eaux usées nécessitent des connecteurs avec capacité d'immersion continue. Le câblage automobile et les lignes de transformation des aliments nécessitent une protection contre le lavage à haute pression. Une spécification excessive vers un niveau de protection plus élevé pour les installations extérieures simples augmente les coûts sans valeur fonctionnelle, tandis qu'une spécification insuffisante pour les environnements de lavage conduit à une défaillance rapide des joints.

HRB conçoit des connecteurs pour des défis industriels spécifiques. Les connecteurs pour machines agricoles résistent aux conditions de pluie, protégeant les circuits critiques lors d'une exposition prolongée sur le terrain. Les connecteurs d'automatisation industrielle offrent une fiabilité absolue dans les environnements d'usine humides où la condensation se forme régulièrement. Ces conceptions spécialisées intègrent des boîtiers étanches et des matériaux résistants à la corrosion qui maintiennent les performances sous une contrainte constante d'humidité.

Les tests valident vos choix environnementaux. Le test 85/85 (85°C avec 85% d'humidité relative pendant 1008 heures) révèle la corrosion, la dégradation de l'isolation et la migration électrochimique. La réussite de ces tests vous donne l'assurance que vos connecteurs électriques survivront à des années d'exposition dans le monde réel.

Vibrations et contraintes mécaniques

Les vibrations provoquent une corrosion de contact, un mode de défaillance majeur dans lequel les micro-mouvements entre les surfaces de contact usent le placage de protection. Ce mécanisme explique une résistance de contact élevée dans environ 45 % de toutes les défaillances de faisceaux. . Sous courant constant, cette résistance génère une chaleur anormale, susceptible de faire fondre les connecteurs ou de provoquer des incendies.

Les tests de vibration standard incluent un mouvement harmonique simple à des fréquences et des amplitudes spécifiées, balayé pendant une durée dans chacune des trois directions perpendiculaires. Les symptômes de défaillance comprennent des contacts intermittents, un câblage irrité et des fixations desserrées. Les tests de vibrations standard couvrent les vibrations sinusoïdales pour les environnements de machines tournantes et les vibrations aléatoires liées au transport et à l'utilisation des véhicules.

L'atténuation commence par une sélection appropriée des terminaux. Le placage à l’or ou à l’étain résiste efficacement à la corrosion par contact. Le sertissage automatisé avec surveillance de la force en temps réel garantit une qualité de terminaison constante. Un support de harnais et des points d'arrimage adéquats réduisent la transmission des vibrations aux interfaces des connecteurs. Les bornes à force de rétention élevée maintiennent la pression de contact même sous une contrainte mécanique continue.

Pour les applications exigeantes, les connecteurs circulaires offrent des avantages inhérents. Leur conception symétrique répartit les contraintes mécaniques uniformément sur le corps du connecteur, réduisant ainsi les points de fatigue localisés. Cette résilience structurelle rend les options circulaires particulièrement adaptées aux applications d’automatisation industrielle et de transport où les vibrations persistent en permanence. Les connecteurs d'automatisation industrielle de HRB maintiennent une précision précise tout au long de millions de cycles opérationnels, même dans des environnements humides et vibrants.

Examiner les matériaux, la conformité et l'approvisionnement

Vous avez vérifié les spécifications électriques, l’ajustement mécanique et la résilience environnementale. Vous devez maintenant vérifier les matériaux, les certifications et la fiabilité de votre fournisseur. Ces vérifications finales protègent votre conception contre les défaillances de sécurité, les problèmes juridiques et les perturbations de la chaîne d'approvisionnement.

Sélection des matériaux et placage

Les matériaux de contact déterminent dans quelle mesure votre connecteur transmet le courant et résiste à l'usure. La conductivité affecte directement l'efficacité de la transmission . La limite d'élasticité indique le moment où la déformation plastique commence, ce qui est important pour la rétention du contact. La conductivité thermique régit la dissipation thermique. La résistance à la corrosion protège contre la dégradation de l’environnement. Le module élastique reflète la rigidité et la stabilité mécanique. La dureté affecte la résistance à l'usure. La formabilité détermine la facilité avec laquelle les fabricants façonnent le contact.

Le choix du placage a un impact significatif sur les performances à long terme. Le placage à l'or offre une excellente résistance à la corrosion et prend en charge un nombre élevé de cycles d'accouplement. Cela rend l’or idéal pour les environnements difficiles à fortes vibrations. L'étamage coûte moins cher mais forme rapidement des oxydes et supporte moins de cycles d'accouplement. L'étain souffre également de corrosion de contact et de croissance de moustaches, qui peuvent provoquer des courts-circuits. Pour les applications exigeantes, le coût initial plus élevé de l’or est rentable grâce à sa fiabilité et sa longévité. Pour les environnements statiques et inoffensifs, l’étain fonctionne très bien.

Certifications et fiabilité du fabricant

Les certifications vérifient que vos connecteurs répondent aux normes de sécurité et de qualité reconnues. L'approbation UL provient d'Underwriters Laboratories, , une organisation scientifique indépendante en matière de sécurité. La certification VDE garantit le respect des normes allemandes et internationales en matière de sécurité, de qualité et de fiabilité. La norme ISO 9001 confirme que le système de gestion de la qualité du fabricant répond aux exigences internationales. HRB détient les certifications pertinentes, démontrant son engagement en faveur de la conformité sur les marchés mondiaux.

Le non-respect entraîne de graves conséquences. Les marchés européens exigent la conformité CE et RoHS. Ignorer ces normes peut entraîner des amendes pouvant atteindre des dizaines de milliers d'euros. . Les douanes peuvent détruire les expéditions non conformes. Les importateurs, les distributeurs et les détaillants partagent la responsabilité s’ils ne vérifient pas la conformité. Ces risques peuvent se traduire par des ruptures de contrats avec de grandes marques.

La fiabilité du fabricant dépend des capacités internes. L'estampage de précision détermine la précision dimensionnelle et les performances électriques des contacts. . Le moulage par injection garantit l'alignement mécanique et l'isolation. L'assemblage final nécessite une insertion précise des broches. Le contrôle qualité complet du processus garantit la cohérence à toutes les étapes. HRB opère en tant que fabricant à service complet avec fabrication de moules et estampage en interne. Cette intégration verticale garantit un contrôle de qualité élevé et un approvisionnement fiable. Vous évitez les retards et les variations de qualité liés à l’externalisation des étapes de production critiques.

Choisir un fabricant doté de ces capacités simplifie votre sourcing. Vous bénéficiez d’une qualité constante, d’une conformité réglementaire et d’une livraison fiable. Cette validation finale complète votre processus de sélection de connecteur.

La sélection du bon connecteur électrique est un processus systématique d’élimination. Vous commencez par les spécifications électriques pour assurer la sécurité. Ensuite, vous évaluez l’ajustement mécanique pour la compatibilité physique. Enfin, vous validez la résilience et la conformité environnementales pour une fiabilité à long terme.

Prendre le temps d'évaluer ces facteurs dès le départ évite des refontes coûteuses, des pannes de système et des risques pour la sécurité. Cette approche fonctionne dans toutes les applications, de l'automobile à l'automatisation industrielle. Pour les applications exigeantes, les connecteurs circulaires offrent d'excellentes performances et durabilité.

Consultez un distributeur de composants ou la fiche technique du fabricant pour la validation finale. Le partenariat avec un fabricant fiable comme HRB&HRBCN Connector simplifie le processus. Forts d’une vaste expérience et d’une gamme complète de produits, ils garantissent des solutions conformes et de haute qualité pour vos applications. Leurs connecteurs électriques répondent à des normes rigoureuses, vous donnant confiance dans chaque connexion.

FAQ

Comment puis-je déterminer la cote actuelle appropriée pour mon application ?

Déterminez le courant constant le plus élevé que votre appareil utilisera, puis prévoyez un espace supplémentaire. Une règle courante consiste à utiliser seulement 70 à 80 % du courant nominal pour une fiabilité durable. Ce coussin couvre un environnement plus chaud, moins de mouvement d’air et de nombreux connecteurs regroupés. Choisissez un connecteur qui va au-delà de ce dont vous avez réellement besoin.

Que signifie l'indice IP pour mon choix de connecteur ?

Les indices IP montrent dans quelle mesure un connecteur bloque la poussière et l'eau. Par exemple, un classement gère une brève immersion, un autre permet une immersion complète et un autre résiste aux fortes projections d’eau. Faites correspondre la note à votre environnement réel. Choisir une note plus élevée que nécessaire coûte plus cher sans ajouter de valeur.

Dois-je choisir une terminaison à sertir, à souder ou IDC ?

Les connexions à sertir durent plus de 15 ans dans les environnements automobiles difficiles lorsqu'elles sont effectuées correctement. Les joints de soudure s'affaiblissent après 5 à 7 ans sous l'effet des secousses. Les connecteurs IDC réduisent le temps d'assemblage en évitant le dénudage des fils. Pour les environnements fragiles, optez pour le sertissage. Pour un assemblage rapide, IDC fonctionne bien. La soudure convient aux utilisations à faible stress.

Comment vérifier la fiabilité d'un fabricant ?

Recherchez les certifications pertinentes. Recherchez des fabricants à service complet dotés d’outils de moulage et d’estampage internes. Ce contrôle complet garantit une qualité constante et un approvisionnement fiable. Renseignez-vous sur leurs antécédents dans votre domaine. Un fabricant possédant une vaste expérience dans de nombreuses utilisations montre des résultats prouvés.

À quoi servent les connecteurs électriques circulaires ?

Les connecteurs électriques circulaires brillent dans des environnements difficiles avec des secousses constantes. Leur forme ronde répartit les contraintes mécaniques uniformément sur tout le corps, coupant ainsi les points faibles. Cette solidité intégrée les rend parfaits pour l’automatisation industrielle et le transport où la fiabilité est essentielle.
