⒈Q : Quelle est la différence entre M5038, M5039 et M5040 ?

R :  Les 3 séries appartiennent aux connecteurs PCB à accouplement indirect HRB RAST 5 IDC, partageant le même pas, le même courant nominal et les mêmes performances de base. Les principales différences résident dans la configuration mécanique, en particulier le verrouillage interne, les nervures de détrompage et les conceptions à côté fermé, pour répondre aux différentes exigences d'implantation et d'application des circuits imprimés :

⒉Q : Comment puis-je choisir entre les  séries  M5038, M5039 et M5040 ?

R :  Les suggestions de sélection sont les suivantes :

①Choisissez M5038

Lorsque l'espace de câblage est linéaire et qu'une installation horizontale est requise

Pas besoin de tests ou d'inspection des circuits sur site

Exigences de connexion de base sensibles aux coûts

Espace de montage latéral limité, acheminement droit préféré

②Choisissez M5040

L'équipement nécessite un câblage latéral à 90° pour une disposition compacte

Un trou de test réservé est nécessaire pour la maintenance, le dépannage et la détection des circuits

Conception de verrouillage standard, un assemblage et un démontage fréquents ne sont pas requis

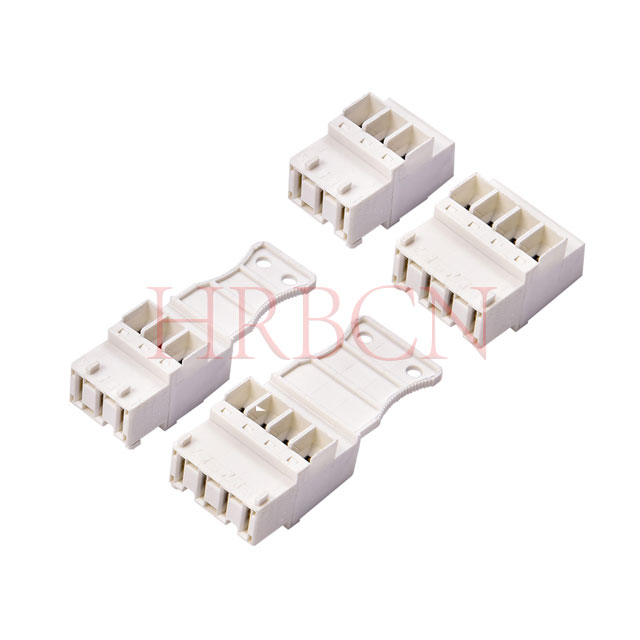

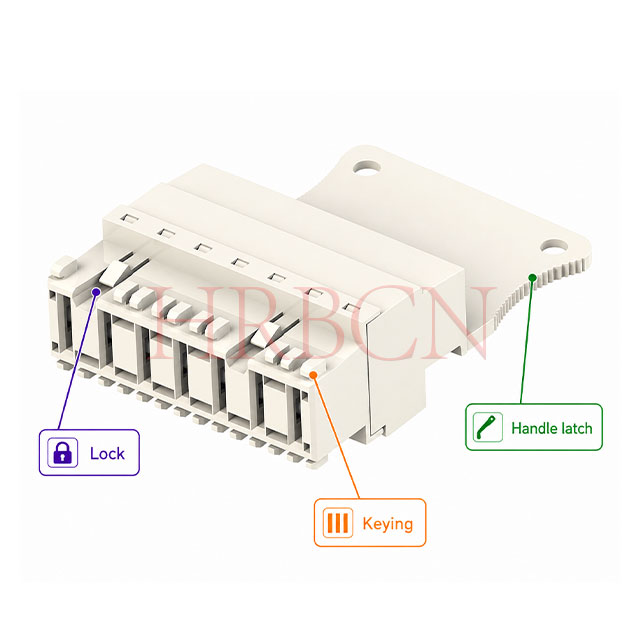

③Choisissez M5039

Même demande de câblage à 90° et de trous de test que le M5040

Difficile à débrancher en raison d'une installation étroite ou d'un espace étroit

Besoin d'une poignée auxiliaire pour une connexion et une libération rapides

Environnement vibratoire, opération manuelle plus facile pour l'entretien

⒊Q : Quel est le délai de livraison pour ces connecteurs PCB à accouplement indirect RAST 5 IDC ?

R :  Tous les délais de livraison sont basés sur une production standard et n’incluent pas le temps de transit d’expédition.

①Échantillons  (hors stock/personnalisés) : 2-3 semaines.

②Commandes groupées (hors stock/personnalisées) : 4 à 6 semaines (sous réserve de la quantité commandée et du calendrier de production).

⒋Q : Quel est le MOQ pour ces connecteurs PCB à accouplement indirect RAST 5 IDC ?

R :  Commandes groupées/hors stock : 5 000 pièces (négociables en fonction de la quantité et de la personnalisation).

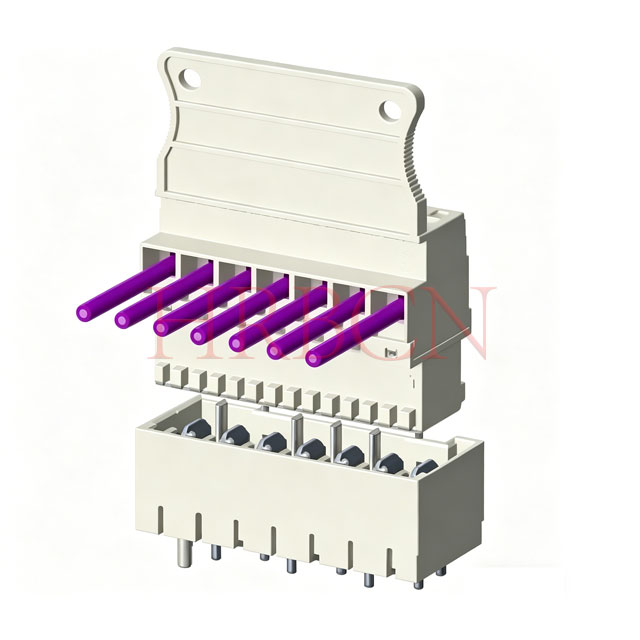

Série HRB RAST 5 IDC  de connecteurs PCB à accouplement indirect  | Description de l'application

• Appareils électroménagers et maison intelligente

• Systèmes d'automatisation et de contrôle industriels

• CVC et automatisation des bâtiments

• Équipement électrique et énergétique

• Équipement commercial et spécialisé

Instruments intelligents, équipements électromécaniques, installations de protection de l'environnement et unités électriques extérieures, avec une forte adaptabilité aux changements de température et aux vibrations mécaniques.

Avec une conception structurelle optimisée, une production standardisée et des normes de qualité fiables, la série  de connecteurs PCB à accouplement direct HRB RAST 5 IDC  offre des solutions de connexion rentables et de haute qualité pour les industries industrielles et électriques mondiales.

Pourquoi choisir  les connecteurs PCB à accouplement indirect HRB RAST 5 IDC  série Screw-Lock

1. Compatible avec la norme industrielle RAST 5, entièrement adapté en termes de dimensions, d'assemblage et de performances électriques pour un remplacement direct sans problème.

2. Structure de verrouillage interne intégrée : résiste efficacement aux secousses et aux glissements, parfaite pour le fonctionnement à long terme des équipements extérieurs et ménagers.

3. Terminaison à vis et à pince de levage : réalise un sertissage de fil ferme et un câblage sur site facile, offrant une fiabilité de connexion permanente.

4. Clé anti-inadéquation et boîtier fermé : évitez les erreurs d'insertion et les risques de court-circuit, offrant une protection structurelle supérieure.

5. Conception du trou de test : facilite la détection, la maintenance et le dépannage des circuits sur site pour un fonctionnement plus sûr.

6. Structure de sortie coudée à 90° : optimise l'espace d'installation étroit et prend en charge une disposition compacte des circuits imprimés.

7. Options de configuration double : disponible avec ou sans poignée auxiliaire pour un fonctionnement flexible dans les espaces restreints.

8. Certification mondialement reconnue : conforme aux normes de sécurité électrique traditionnelles pour soutenir le déploiement sur le marché mondial.

9. Adaptation à une large gamme de fils : convient aux fils de 0,14 à 2,5 mm² (AWG#26-14), couvrant à la fois la connexion du circuit d'alimentation et de signal.
