Connecteur PCB à accouplement indirect RAST 5 IDC et vis série M5038, 5,0 mm

Partager sur:

Connecteur PCB à accouplement indirect RAST 5 IDC et vis série M5038, 5,0 mm

M5038-XX-XXX-X

Connecteur RAST 5 pour accouplement indirect, avec borne à vis, avec pince de levage avec protection contre les égarements, avec verrouillage intérieur, placement consécutif sans perte de pas

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
M5038-XX-XXX-X
Marque de produit:
HRB&HRBCN
code produit:
8536909000

Définition du numéro de pièce

M5038 -X -X -X XX -X

① ② ③ ④ ⑤

① : Numéro de série de l'article HRB

② : Nombre de broches : 2-7

③ : Couleur

④ : Code de saisie

⑤ : Code de verrouillage

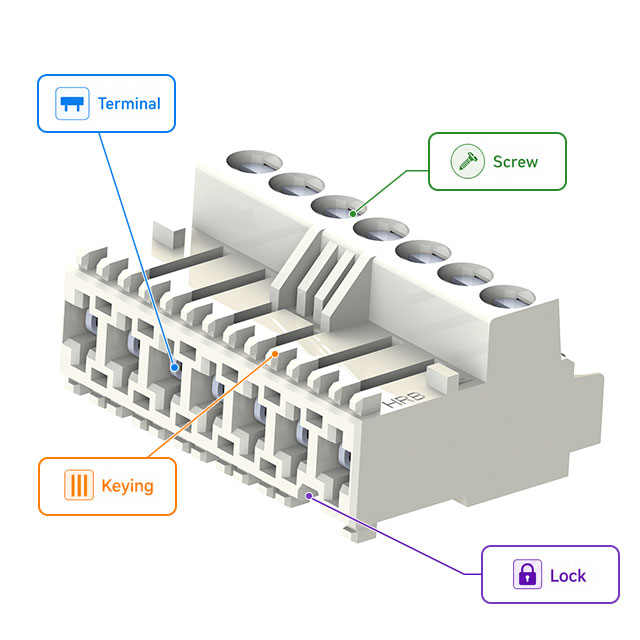

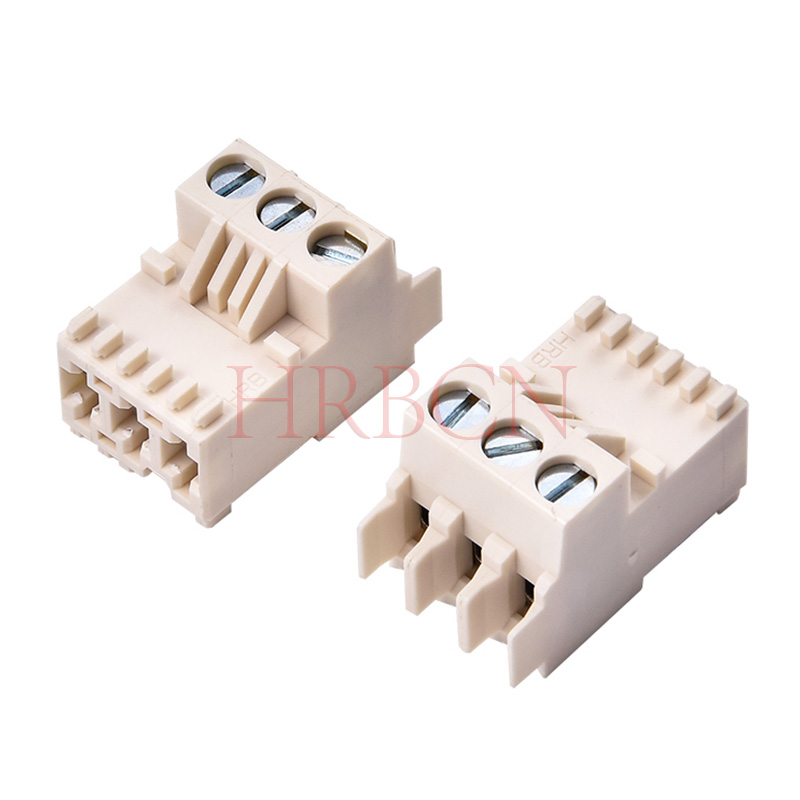

Connecteur M5038 RAST 5 IDC

Concernant le connecteur PCB à couplage indirect IDC série M5038 , des exemples de configurations de détrompage sont répertoriés ci-dessous. D’autres options de saisie standard sont disponibles sur demande. Veuillez contacter le service commercial HRB pour plus de détails.

Nombre de broches (2-7 broches)	Réf HRB. Exemples de saisie	SPQ (pièces)	Taille du carton (cm)	Pas de contact (mm)
2	M5038-2-W-042-A0 M5038-2-W-001-A0 M5038-2-W-002-A1 etc.	2160	33×30×27	5.0
3	M5038-3-W-000-A0 M5038-3-W-064-A0 M5038-3-W-083-A0 etc.	1560	33×30×27	5.0
4	M5038-4-W-019-A0 M5038-4-W-029-A1 M5038-4-W-018-A1 etc.	1200	33×30×27	5.0
5	M5038-5-W-003-A0 M5038-5-W-007-B0 M5038-5-W-011-B0 etc.	960	33×30×27	5.0
6	M5038-6-W-000-B0 M5038-6-W-006-A0 M5038-6-W-007-B0 etc.	720	33×30×27	5.0
7	M5038-7-W-000-A4 M5038-7-W-000-B2 M5038-7-W-005-B3 etc.	600	33×30×27	5.0

Paramètres techniques

Courant nominal : 10 A AC, DC MAX.
Tension nominale : 250 V CA, CC
Plage de température : -40 ℃ à +120 ℃
Résistance de contact : 10 mV Max.
Résistance d'isolation : 1000 mV Min.
Tension de tenue : 1 500 V CA/minute
Matériau : Boîtier : Nylon66 UL94V-0
Borne : bronze phosphoreux, étamé
Collier de serrage : laiton, nickelé
Vis: acier, zingué
Taille du fil : Section de fil toronné : 0,14-2,5 mm² (AWG#26-14)
Fil solide de section : 0,14-4,0 mm² (AWG#26-12)
Longueur de dénudage : 8 ± 1 mm
GWT : 750 ℃ CEI-60335-1

Schéma d'accouplement indirect du PCB

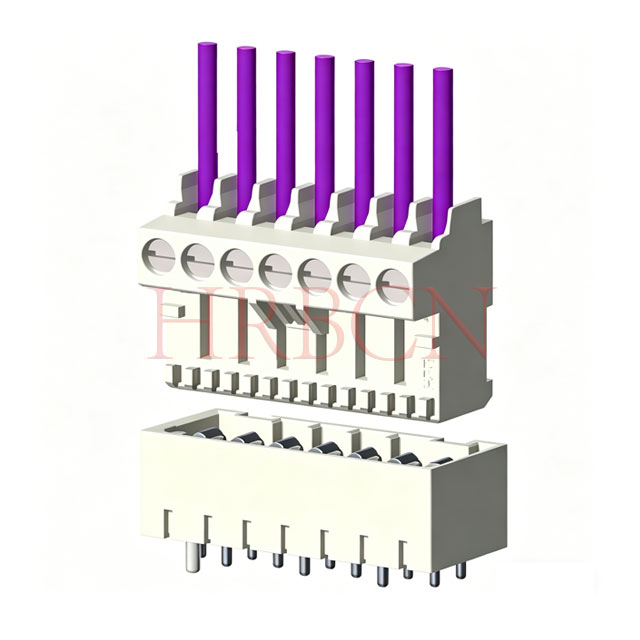

Connexion fil à carte (avec série HRB M940X)

Fil M5038 à carte 180 degrés

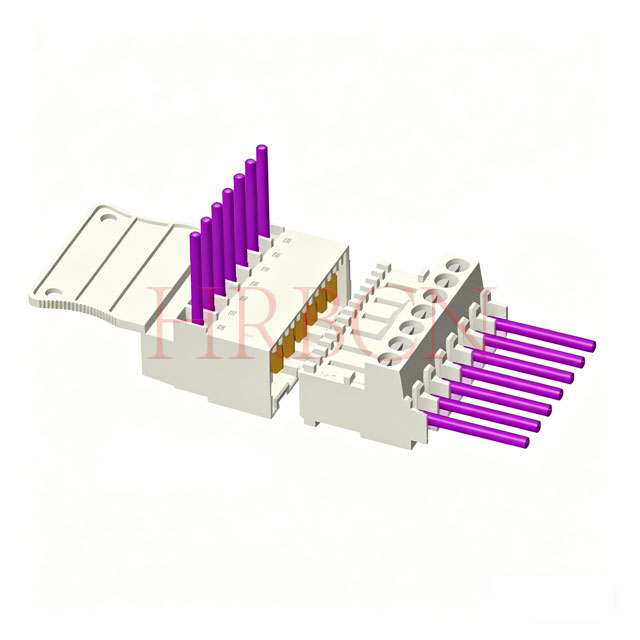

Connexion fil à fil (avec séries HRB M5041 et M5042)

M5038 et M5042fil à fil

⒈Q : Quelle est la différence entre M5038, M5039 et M5040 ?

R : Les 3 séries appartiennent aux connecteurs PCB à accouplement indirect HRB RAST 5 IDC, partageant le même pas, le même courant nominal et les mêmes performances de base. Les principales différences résident dans la configuration mécanique, en particulier le verrouillage interne, les nervures de détrompage et les conceptions à côté fermé, pour répondre aux différentes exigences d'agencement et d'application des PCB :

Série HRB P/N	sortie de câble	saisie	Trou d'essai	Serrure intérieure	Loquet de poignée
M5038	Droit (en ligne)	OUI (anti-erreur de connexion)	Non	OUI	Non
M5039	Angulaire (90°), opposé au verrou	OUI (anti-erreur de connexion)	OUI	OUI	OUI
M5040	Angulaire (90°), opposé au verrou	OUI (anti-erreur de connexion)	OUI	OUI	Non

⒉Q : Comment puis-je choisir entre les séries M5038, M5039 et M5040 ?

R : Les suggestions de sélection sont les suivantes :

①Choisissez M5038

Lorsque l'espace de câblage est linéaire et qu'une installation horizontale est requise

Pas besoin de tests ou d'inspection des circuits sur site

Exigences de connexion de base sensibles aux coûts

Espace de montage latéral limité, acheminement droit préféré

②Choisissez M5040

L'équipement nécessite un câblage latéral à 90° pour une disposition compacte

Un trou de test réservé est nécessaire pour la maintenance, le dépannage et la détection des circuits

Conception de verrouillage standard, un assemblage et un démontage fréquents ne sont pas requis

③Choisissez M5039

Même demande de câblage à 90° et de trous de test que le M5040

Difficile à débrancher en raison d'une installation étroite ou d'un espace étroit

Besoin d'une poignée auxiliaire pour une connexion et une libération rapides

Environnement vibratoire, opération manuelle plus facile pour l'entretien

⒊Q : Quel est le délai de livraison pour ces connecteurs PCB à accouplement indirect RAST 5 IDC ?

R : Tous les délais de livraison sont basés sur une production standard et n’incluent pas le temps de transit d’expédition.

①Échantillons (hors stock/personnalisés) : 2-3 semaines.

②Commandes groupées (hors stock/personnalisées) : 4 à 6 semaines (sous réserve de la quantité commandée et du calendrier de production).

⒋Q : Quel est le MOQ pour ces connecteurs PCB à accouplement indirect RAST 5 IDC ?

R : Commandes groupées/hors stock : 5 000 pièces (négociables en fonction de la quantité et de la personnalisation).

Conçues pour des solutions de connexion fil à carte et stables et économiques fil à fil , les séries HRB M5038 RAST 5 sont des connecteurs PCB à accouplement indirect hautes performances dotés d'une terminaison à pince à vis haut de gamme, d'une structure de verrouillage interne intégrée et d'une conception de détrompage anti-inadéquation. Adoptant un boîtier isolant de haute qualité et des contacts étamés, cette série de connecteurs offre une stabilité structurelle exceptionnelle, une résistance supérieure aux chocs et aux vibrations, ainsi que des certifications de sécurité internationales complètes, garantissant une connexion durable et stable dans des conditions de travail difficiles.

Conçue pour les exigences d'assemblage mécanique et de câblage de routine, la série de connecteurs M5038 RAST 5 intègre un boîtier de sortie droit compact et une conception standardisée au pas de 5,0 mm, combinant une capacité d'agencement flexible et des performances électriques fiables. Avec une excellente résistance à la température et des propriétés mécaniques durables, il est largement applicable aux appareils électroménagers, aux équipements électriques de jardin, aux unités de commande industrielles, aux systèmes CVC, aux appareils électriques intelligents et aux machines industrielles générales.

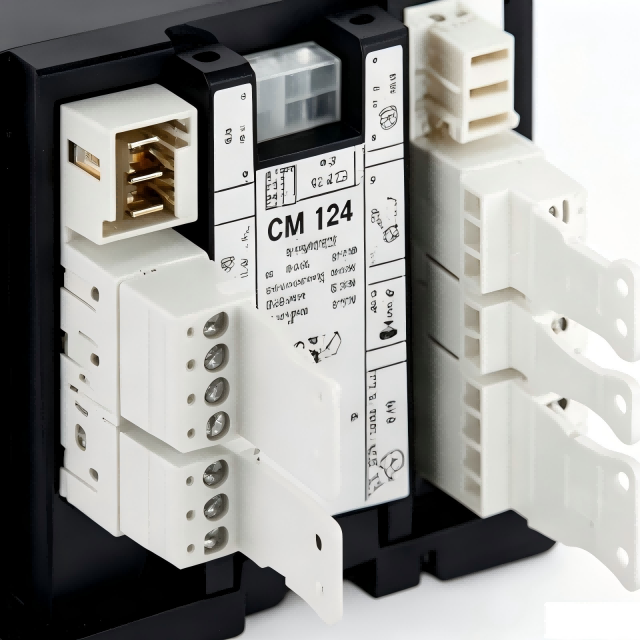

Série HRB RAST 5 IDC de connecteurs PCB à accouplement indirect | Description de l'application

Appareils électroménagers et maison intelligente

Machines à laver, réfrigérateurs, équipements de chauffage, appareils de cuisine, chauffe-eau et composants de commande domestique intelligents, fournissant une connexion de câblage sûre et stable pour les équipements électriques quotidiens.

Systèmes d'automatisation et de contrôle industriels

Panneaux de commande industriels, équipements de détection, actionneurs, unités de contrôle de puissance et équipements de production automatisés, garantissant une connexion stable du signal et de l'alimentation dans des conditions de travail complexes.

CVC et automatisation des bâtiments

Systèmes de climatisation, équipements de ventilation et de chauffage, unités de contrôle intelligentes des bâtiments et dispositifs de contrôle environnemental, s'adaptant aux exigences de fonctionnement continu à long terme.

Équipement électrique et énergétique

Unités de distribution d'énergie basse tension, équipements d'alimentation électrique, composants auxiliaires de stockage d'énergie et installations électriques industrielles, réalisant une connexion de câblage sûre et ferme.

Équipement commercial et spécialisé

Instruments intelligents, équipements électromécaniques, installations de protection de l'environnement et unités électriques extérieures, avec une forte adaptabilité aux changements de température et aux vibrations mécaniques.

Avec une conception structurelle optimisée, une production standardisée et des normes de qualité fiables, la série de connecteurs PCB à accouplement direct HRB RAST 5 IDC offre des solutions de connexion rentables et de haute qualité pour les industries industrielles et électriques mondiales.

Pourquoi choisir les connecteurs PCB à accouplement indirect HRB RAST 5 IDC série Screw-Lock

Compatible avec la norme industrielle RAST 5, entièrement adapté en termes de dimensions, d'assemblage et de performances électriques pour un remplacement direct sans problème.
Structure de verrouillage interne intégrée : résiste efficacement aux secousses et aux glissements, parfaite pour le fonctionnement à long terme des équipements extérieurs et ménagers.
Terminaison à vis et à pince de levage : réalise un sertissage de fil ferme et un câblage sur site facile, offrant une fiabilité de connexion permanente.
Clé anti-inadéquation et boîtier fermé : évitez les erreurs d'insertion et les risques de court-circuit, offrant une protection structurelle supérieure.
Certification mondialement reconnue : conforme aux normes de sécurité électrique traditionnelles pour soutenir le déploiement sur le marché mondial.
Adaptation à une large gamme de fils : convient aux fils de 0,14 à 2,5 mm² (AWG#26-14) , couvrant à la fois la connexion du circuit d'alimentation et de signal.
Conception compacte du boîtier droit : prend en charge un câblage linéaire soigné et une disposition compacte, économisant ainsi l'espace global d'installation de l'équipement.
