Matériaux des connecteurs électriques : plastique, laiton, alliage de cuivre, placage or et plus encore

Vous êtes-vous déjà demandé quels matériaux se trouvent à l’intérieur des pièces électriques ? Ces pièces ont besoin de connexions qui fonctionnent bien. Le marché mondial des connecteurs électriques représentait plus de 74 milliards de dollars en 2022 et continue de croître d'environ 7,4 % chaque année. Mais quels matériaux sont utilisés ? Le choix des matériaux des connecteurs affecte directement leur qualité de conduite électrique, leur durée de vie, leur coût et leurs performances globales. Dans cet article, nous examinons de près les matériaux les plus courants : le plastique, le laiton, les alliages de cuivre et le plaqué or. Chaque matériau joue un rôle clé pour garantir la fiabilité et la durabilité des connexions. À la fin, vous disposerez d’un guide simple pour choisir en toute confiance les bons matériaux pour vos propres pièces électriques.

Points clés à retenir

• Utilisez du laiton lorsque vous avez besoin d’une connexion bon marché et durable. Choisissez des alliages de cuivre pour les pièces qui bougent beaucoup ou qui sont soumises à de fortes secousses.

• Les boîtiers en plastique protègent les contacts et empêchent les fuites d'électricité. Utilisez des matériaux comme le PBT pour une résistance élevée à la chaleur et aux produits chimiques.

• Le placage à l’or aide les pièces à fonctionner de manière fiable lorsqu’elles transportent de petits courants électriques et sont utilisées plusieurs fois. L'ajout d'une couche de nickel en dessous les rend encore plus durables.

• Choisissez les matériaux des connecteurs en fonction de vos besoins : pensez à la charge électrique, à l'environnement, aux contraintes mécaniques et au coût.

• Choisir le bon matériau permet aux connecteurs de durer plus longtemps et d'éviter les pannes ; demandez à des experts la meilleure option.

Matériaux de connecteur clés : métaux de base

Les métaux de base sont au cœur de chaque connecteur électrique. Ils transportent le courant et offrent un soutien solide pour maintenir les connexions serrées. Vous avez besoin de matériaux qui ont des points de contact stables , , supportent les secousses, transportent beaucoup d’électricité et combattent la rouille. Le bon métal de base décide si votre connecteur donne des signaux stables ou se casse sous la pression.

Le laiton : le cheval de bataille rentable

Le laiton est un mélange de cuivre et de zinc en différentes quantités. Cet alliage trouve un bon équilibre entre sa conductivité électrique et sa résistance. Le laiton au plomb traditionnel, comme le CuZn35Pb2, contient 1 à 3 % de plomb en poids pour le rendre plus facile à façonner. Ce mélange permet une production bon marché de formes de connecteurs complexes. Mais le plomb abaisse la conductivité à 12-15 % IACS, bien moins que le 100 % IACS du cuivre pur.

Vous pouvez trouver du laiton dans les bornes et les contacts pour de nombreuses utilisations. Les systèmes hydrauliques, les équipements pneumatiques, les instruments et la plomberie dépendent tous de raccords en laiton. L'électronique, l'électrotechnique, l'automobile, les machines industrielles et les systèmes d'énergies renouvelables utilisent également beaucoup le laiton. La plupart des raccords en laiton peuvent supporter des températures de -325°F à 400°F et des pressions allant jusqu'à 3 000 psi.

Le laiton a de bonnes propriétés électriques mais une faible limite d'élasticité. Cela signifie que le laiton n'est pas idéal pour les contacts qui nécessitent de nombreux cycles de branchement. La résistance à la traction modérée du métal de 360 ​​MPa fonctionne bien lorsque le connecteur reste connecté pendant une longue période. Certains fabricants utilisent du laiton pour les contacts de leurs connecteurs étanches IP67. . Ici, l'équilibre entre performances et coût du matériau est utile. Pour ces connecteurs, le laiton offre une conductivité constante tout en gardant le produit bon marché pour les voitures et l'industrie.

Alliages de cuivre : cuivre-béryllium et bronze phosphoreux

Lorsque les utilisations nécessitent de meilleures propriétés de ressort et une meilleure résistance à l’usure due à des flexions répétées, les alliages de cuivre deviennent importants. Le cuivre au béryllium et le bronze phosphoreux sont les deux principaux choix pour les connecteurs haute fiabilité.

Le cuivre au béryllium offre un excellent mélange de résistance et de conductivité. Avec une résistance à la traction allant jusqu'à 1 280 à 1 480 MPa et une conductivité comprise entre 45 et 63 % IACS, cet alliage est bien meilleur que le laiton. Sa force de contact ne change que de ±8 % lorsque la température change, ce qui montre une très bonne stabilité. Vous pouvez trouver du cuivre-béryllium dans les connecteurs aérospatiaux, les dispositifs médicaux, les outils de précision et les équipements de test à cycle élevé . La résistance du matériau à la rouille prolonge sa durée de vie dans les endroits humides et industriels. Mais le cuivre-béryllium est assez cher et les règles selon lesquelles le béryllium est toxique rendent son utilisation plus difficile.

Le bronze phosphoreux est une alternative bon marché avec une bonne capacité de mise en forme. Sa résistance à la traction varie de 324 à 965 MPa, avec une conductivité d'environ 15 % IACS. Bien qu’il ne soit pas aussi résistant que le cuivre-béryllium, le bronze phosphoreux se comporte bien dans certaines conditions. Le matériau présente une très bonne résistance à l’usure due aux flexions répétées et à la relaxation des contraintes dans des endroits corrosifs. Sa force de contact change de ± 15 % lorsque la température change, ce qui convient à de nombreuses utilisations.

Vous pouvez trouver du bronze phosphoreux dans les faisceaux de câbles automobiles , , les connecteurs industriels , les appareils électroménagers et les systèmes de contrôle de puissance. Le matériau fonctionne bien pour les systèmes de contact plus grands où des performances de ressort très élevées ne sont pas nécessaires. Pour les utilisations à haute fiabilité, le cuivre-béryllium reste le premier choix si le budget le permet. Le bronze au phosphore est une option très durable pour les utilisations où le coût compte plus que les performances optimales.

Les deux alliages de cuivre montrent pourquoi le choix du bon matériau est important. Votre choix entre le laiton, le cuivre-béryllium et le bronze phosphoreux dépend de ce dont vous avez besoin en termes de conductivité, de résistance, de nombre de cycles et de coût. Comprendre ces compromis vous aide à choisir le bon métal de base pour vos pièces électriques.

Plastiques dans les connecteurs électriques

Le rôle des boîtiers en plastique

Les boîtiers en plastique font bien plus que simplement recouvrir les parties métalliques à l’intérieur d’un connecteur. Ils servent d’isolant et de support structurel pour l’ensemble de l’assemblage. Le boîtier protège les contacts des dommages physiques, de la poussière et de l'humidité. Il fournit également une polarisation , ce qui garantit que vous connectez la fiche et la prise dans le bon sens. Cela évite des connexions mal adaptées qui pourraient endommager votre équipement. Les guides d'alignement à l'intérieur du boîtier maintiennent les contacts positionnés avec précision. Cela maintient une pression de contact constante et une transmission fiable du signal.

Le boîtier maintient également les bornes en place. Il évite les courts-circuits et la perte de signal en isolant chaque chemin de contact. Certains fabricants utilisent des matériaux de boîtier robustes dans leurs connecteurs fil à fil et fil à carte. Ces boîtiers offrent une flexibilité de conception , permettant des formes complexes intégrant plusieurs fonctionnalités dans une seule pièce. Le faible poids du plastique réduit la masse globale du système. Cela facilite l'installation et la manipulation, en particulier dans les applications automobiles et industrielles. Les boîtiers en plastique offrent également une résistance inhérente à la corrosion. . Vous n'avez pas besoin de traitements de surface supplémentaires pour vous protéger contre la rouille. C’est un réel avantage par rapport aux métaux en milieu humide ou chimique. Le processus de fabrication est rentable pour une production en grand volume. La stabilité dimensionnelle maintient l'ajustement mécanique et l'alignement stables sur toute la plage de températures de fonctionnement.

Propriétés clés : isolation et résistance environnementale

Les propriétés d'isolation du matériau plastique déterminent dans quelle mesure le connecteur empêche les fuites de courant. Différents plastiques offrent différents niveaux de résistance thermique. Par exemple, les plastiques PBT renforcés offrent une résistance thermique élevée adaptée aux composants électriques générant de la chaleur. La température de distorsion thermique (HDT) mesure la rigidité à court terme sous l'effet de la chaleur. L'inflammabilité est une autre propriété critique. La classification UL94V-0 est la norme pour les connecteurs sous capot automobile. . Ces pièces sont exposées à la chaleur et au carburant. Un matériau classé UL94V-0 cesse de brûler rapidement une fois la flamme retirée et ne laisse pas couler de particules enflammées. Les matériaux comme le PA et le PPS répondent généralement à cette note.

La résistance chimique affecte la survie à long terme dans les environnements industriels. La composition chimique du boîtier détermine sa résistance aux huiles, solvants, liquides de refroidissement et détergents. Le nylon et le PBT sont préférés dans les panneaux de commande industriels en raison de leurs excellentes propriétés diélectriques. Cependant, les plastiques non traités utilisés dans les installations extérieures souffrent d’une dégradation due aux UV. Cela entraîne des fissures superficielles et une perte de l’intégrité structurelle. Des indices IP élevés ne garantissent pas à eux seuls la résistance chimique . Vous devez vérifier la compatibilité du polymère spécifique avec les produits chimiques présents dans votre application . Le caoutchouc et le silicone offrent flexibilité et capacités d'étanchéité pour les environnements difficiles. La protection offerte par le matériau du boîtier affecte directement la fiabilité de vos composants électriques. Les matériaux comme le PA, le PBT et le PPS offrent chacun des équilibres différents en termes de résistance thermique, d'indice d'inflammabilité et de résistance chimique. Votre choix dépend des exigences spécifiques de vos composants électriques. La sélection du bon plastique garantit que vos composants électriques fonctionnent de manière fiable dans leur environnement prévu.

Placage pour des performances améliorées des connecteurs

Le placage ajoute une fine couche métallique aux contacts du connecteur. Cette couche améliore la conductivité électrique , augmente la résistance à la corrosion et offre une protection contre l'usure. Sans placage, les métaux de base s’oxyderaient rapidement et échoueraient. Le bon placage prolonge considérablement la durée de vie de vos composants électriques. De nombreux composants électriques dépendent d’un placage approprié pour un fonctionnement fiable.

Plaquage or : la référence en matière de fiabilité

Le placage à l’or constitue le premier choix pour les applications à faible courant et à haute fiabilité. Le cuivre conduit l'électricité mieux que l'or, mais le cuivre s'oxyde lorsqu'il est exposé à l'air . L'or résiste complètement à l'oxydation . Cela rend l’or très résistant à l’oxydation, de sorte que votre signal reste propre au fil du temps. L'or résiste également à la corrosion dans les environnements difficiles, ce qui le rend très résistant à la corrosion.

La surface lisse de l'or réduit la résistance de contact. Cela garantit qu’un fort courant électrique circule à travers la connexion. Pour les connecteurs confrontés à des cycles d’accouplement fréquents, le placage or offre des performances constantes. Le métal conserve sa conductivité électrique même à haute température. Sa conductivité thermique aide à dissiper la chaleur dans des environnements exigeants.

Le principal inconvénient est le coût. L'or coûte bien plus cher que le nickel ou l'étain . Cependant, la galvanoplastie d'une fine couche sur des métaux moins chers comme le cuivre ou l'aluminium vous offre les avantages de l'or sans le coût total. Cette méthode de galvanoplastie applique efficacement les métaux précieux. La galvanoplastie de métaux précieux sur des métaux de base est une pratique industrielle standard. Certains fabricants proposent des options de placage or sur leurs connecteurs fil-à-carte. . Ce choix convient aux applications nécessitant une stabilité à long terme, telles que les équipements aérospatiaux ou médicaux.

L’épaisseur du placage est importante. Une fine couche d'or fonctionne pour les applications à faible cycle et à accouplement unique. Une couche plus épaisse offre une durée de vie plus longue et une meilleure résistance à la porosité. Pour les zones à forte usure, ciblez une épaisseur de galvanoplastie adéquate. Utilisez une couche barrière en nickel d'une épaisseur suffisante en dessous. Cette combinaison empêche la corrosion et maintient les performances sur de nombreux cycles d'accouplement. Une galvanoplastie appropriée garantit une couverture uniforme sur toute la surface de contact. Une épaisseur de galvanoplastie constante évite les points faibles qui conduisent à une défaillance précoce.

Placages alternatifs : étain, argent et nickel

L'étamage offre une solution rentable pour de nombreuses applications. L'étain a une conductivité inférieure à celle du nickel. Pourtant, l’étain fonctionne bien pour les connexions statiques et les lignes à haute puissance. La haute tension traverse la couche d’oxyde qui se forme sur l’étain. Certains fabricants utilisent des contacts étamés pour plus de durabilité et de rentabilité. Ces connecteurs supportent les environnements difficiles sans casser votre budget. La galvanoplastie de l'étain sur les contacts en laiton fournit une couche protectrice qui résiste à l'usure.

L'argent offre la meilleure conductivité parmi les métaux de placage. L'argent conduit plus d'électricité que le cuivre. Cependant, l’argent se corrode à l’extérieur et coûte plus cher que le nickel. Utilisez l'argent uniquement dans des environnements intérieurs contrôlés. La galvanoplastie de l’argent nécessite un contrôle minutieux du processus pour obtenir des résultats cohérents.

Le nickel offre une excellente résistance à la corrosion et une excellente durabilité. Avec une meilleure conductivité que l’étain, le nickel fonctionne bien dans des environnements d’usure et de température élevés. De nombreux fabricants utilisent le nickel comme sous-couche sous le placage d'or ou d'étain. Cette approche en couches combine les atouts des deux métaux. La galvanoplastie du nickel en tant que couche barrière empêche la migration entre le métal de base et le placage supérieur.

Le choix du placage des contacts électriques dépend de vos besoins spécifiques. Pour des cycles d’accouplement élevés, choisissez l’or. Pour les connexions statiques avec quelques cycles, l'étain fonctionne très bien. Pour les environnements soumis à de fortes vibrations comme les capteurs automobiles, l'or sur le nickel offre la meilleure protection. . Comprendre ces compromis vous aide à sélectionner le placage approprié pour vos composants électriques. Chaque option de galvanoplastie offre des avantages distincts pour différents scénarios. Vos composants électriques fonctionneront mieux lorsque vous adapterez le placage à l’application.

Choisir les bons matériaux pour les connecteurs électriques

Adaptation des matériaux aux besoins des applications

Vous connaissez maintenant les éléments de base. La prochaine étape consiste à choisir les matériaux adaptés à vos besoins. Commencez par une liste de contrôle claire. Tout d’abord, déterminez vos besoins en électricité. Vérifiez la tension et le courant dont votre système a besoin. N'oubliez pas que les configurations multi-contacts nécessitent un déclassement. Une paire de contacts de 50 A tombe à 38 A dans une configuration à 5 cœurs. Ce facteur thermique affecte votre choix de métal de base.

Ensuite, regardez l'environnement. Décidez de l’indice IP dont vous avez besoin. Les configurations extérieures nécessitent généralement IP67 ou supérieur. La plage de température compte également. Les voitures ont souvent besoin de pièces fonctionnant entre -40°C et +125°C. Pensez à l’humidité, aux brouillards salins et à l’exposition aux produits chimiques. Ces facteurs affectent les choix de résine de votre boîtier et de matériaux de joint.

Le tableau ci-dessous montre comment différents matériaux gèrent ces pressions :

Les limites mécaniques viennent ensuite. Définissez le nombre de cycles d'accouplement et les forces d'insertion. Les niveaux de vibration déterminent votre mécanisme de verrouillage. Pour des données rapides, concentrez-vous sur l'impédance contrôlée et le blindage EMI. Pour les utilisations électriques, visez une faible résistance de contact et un placage approprié.

Enfin, équilibrez les coûts et les performances. Pesez les choix matériels par rapport à ce dont vous avez besoin. Les caractéristiques de blindage et d’étanchéité distinguent souvent les options bon marché des options haut de gamme. Cette méthode étape par étape vous aide à choisir à chaque fois les bons matériaux de connecteur.

Matériaux de connecteurs dans des applications réelles

Certains fabricants affichent ces idées dans leurs gammes de produits. Leurs connecteurs IDC pour les télécommunications utilisent des boîtiers en nylon 66. . Ce matériau offre un caractère ignifuge UL94 V-0 et une mécanique robuste. Les contacts en laiton ou en bronze phosphoreux assurent conductivité et résistance. Les options de placage en étain ou en or équilibrent le coût et la résistance à la corrosion. Ces connecteurs répondent aux certifications UL et cUL et suivent les normes RoHS et REACH.

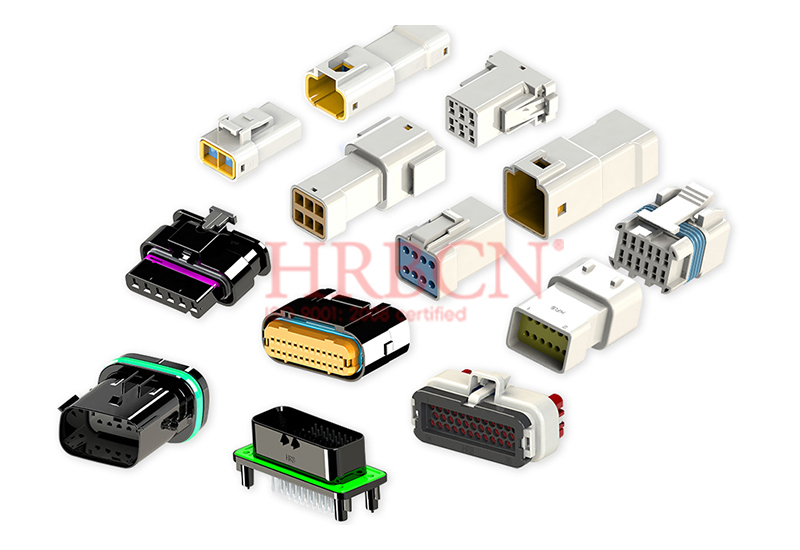

Pour les connecteurs étanches pour voitures, la science des matériaux détermine les performances IP67. Les boîtiers PBT supportent des températures supérieures à 85°C et un contact chimique régulier. Ce matériau garde sa taille dans le temps. Les sertissages de qualité automobile et le placage approprié résistent à la corrosion, aux vibrations et aux températures extrêmes. Le matériau du boîtier, le placage de contact et les méthodes d'étanchéité fonctionnent ensemble pour maintenir un joint étanche.

Les connecteurs fil à carte pour l'électronique grand public utilisent des options de placage or pour de meilleures performances. Ce choix convient aux usages qui nécessitent une stabilité à long terme. Le processus de galvanoplastie applique une fine couche d’or sur une sous-couche de nickel. Ce mélange arrête la corrosion et maintient les performances sur de nombreux cycles d'accouplement.

Le choix dépend toujours de la température de fonctionnement et de l'exposition aux produits chimiques. Le PBT convient aux environnements supérieurs à 85°C ou avec contact chimique régulier. Le nylon 66 fonctionne dans des conditions ambiantes normales. Cela montre comment la science des matériaux est utilisée pour adapter les gammes de produits à des besoins environnementaux spécifiques.

Le cuivre et l'or restent essentiels à la conductivité, mais leurs fluctuations de prix affectent les coûts de production. . Les fabricants doivent équilibrer qualité et rentabilité. Des options moins chères peuvent nuire aux performances et à la fiabilité. Les connecteurs robustes nécessitent des matériaux spéciaux et des tests rigoureux, ce qui augmente les coûts. La concurrence sur les prix pousse les fabricants à équilibrer performances et rentabilité.

Vos pièces électriques méritent une sélection minutieuse des matériaux. Suivez la liste de contrôle, vérifiez votre environnement et adaptez les matériaux à vos besoins. Cette méthode garantit des performances stables et une longue durée de vie. Les bons matériaux de connecteur vous offrent une bonne compatibilité sur l’ensemble de votre système. Lorsque vous utilisez ces idées, vous obtenez des connexions qui fonctionnent pour de nombreuses utilisations et durent longtemps.

Chaque matériau a un travail spécifique. Les métaux communs transportent l’électricité. Les plastiques assurent isolation et protection. Le placage améliore la surface. Aucun matériau ne convient parfaitement à chaque connecteur. Votre choix dépend de facteurs électriques, mécaniques et de coût. Les nouvelles tendances, comme de meilleurs alliages et l’utilisation de l’aluminium au lieu du cuivre, conduisent à des conceptions plus légères et plus efficaces. Ces nouveaux matériaux offrent une meilleure résistance à la rouille et de bonnes propriétés pour les environnements difficiles. Les méthodes de galvanoplastie s’améliorent également, rendant les contacts plus fiables. La galvanoplastie avancée et les nouvelles techniques de placage protègent les pièces électriques plus longtemps. Les matériaux respectueux de l'environnement et les métaux recyclés réduisent les dommages à l'environnement. Regardez ce dont votre application a besoin. Pensez aux besoins de vos pièces électriques en matière de conductivité, de résistance et de coût. Des connecteurs fiables proviennent du choix des bons matériaux. Travailler avec un fabricant qualifié facilite le choix. Leur savoir-faire vous offre une solution fiable et économique pour vos connecteurs électriques. Consultez leur gamme de produits ou demandez conseil à leur équipe.

FAQ

Comment choisir entre des contacts en laiton et en alliage de cuivre ?

Tout d’abord, pensez au nombre de fois que vous allez le brancher et le débrancher. Le laiton fonctionne bien pour les connexions permanentes avec peu de cycles d'accouplement. Le cuivre au béryllium peut être manipulé des milliers de fois sans perdre son ressort. Pour les endroits soumis à de nombreuses secousses, choisissez des alliages de cuivre. Pour les connexions à faible coût qui restent immobiles, le laiton est un bon choix.

Quand le plaqué or vaut-il l’argent supplémentaire ?

Le placage à l'or en vaut la peine lorsque vous avez besoin que votre pièce fonctionne bien pendant une longue période. Choisissez l'or pour les signaux de faible puissance, les nombreux cycles de branchement ou les zones qui provoquent de la rouille. L'étamage convient parfaitement aux connexions avec peu de cycles d'accouplement. Silver travaille en intérieur dans des lieux contrôlés. Votre environnement de travail doit guider votre choix.

Quel matériau de boîtier en plastique dois-je choisir ?

Adaptez le boîtier à votre température et à vos besoins chimiques. Le PBT supporte des températures plus élevées et résiste bien aux produits chimiques. Le nylon 66 fonctionne dans des conditions ambiantes normales. Pour les réglages d’usine difficiles, le PPS offre une meilleure résistance à la chaleur et aux produits chimiques. Vérifiez toujours le classement au feu UL94V-0 pour des raisons de sécurité.

L’épaisseur du placage est-elle importante pour son fonctionnement ?

Oui, l’épaisseur affecte directement sa durée. Une fine couche d'or fonctionne pour les connexions branchées une fois. Une couche plus épaisse augmente considérablement le nombre de fois qu'elle peut être utilisée. Utilisez une couche barrière de nickel d'épaisseur suffisante sous l'or. Une bonne galvanoplastie offre une couverture uniforme et arrête les points faibles qui provoquent une défaillance précoce.

Comment le placage de contact affecte-t-il les pièces électriques ?

Le placage de contact détermine la durée pendant laquelle vos pièces électriques conservent des signaux clairs. L’or résiste totalement à l’oxydation, sa résistance reste donc stable dans le temps. L'étain forme une couche d'oxyde que la haute tension peut traverser. Le nickel offre une grande résistance à la rouille comme sous-couche. Votre choix de placage affecte directement la fiabilité à long terme.
