Vous pouvez voir une grande différence entre les connecteurs carte à carte et les connecteurs fil à carte dans la manière dont ils connectent les composants électroniques. Les connecteurs carte à carte relient deux cartes de circuits imprimés ensemble. Les connecteurs fil à carte connectent les fils à un circuit imprimé. Ce que vous choisissez change la fiabilité et la solidité de votre conception. Le connecteur HRB&HRBCN offre de bons choix pour les deux types. Le tableau ci-dessous indique quel connecteur convient le mieux à différents travaux :
Type de connecteur | Application | Principales fonctionnalités |
Carte à carte | Appareils internes et compacts | Économise de l'espace, s'adapte parfaitement, idéal pour les signaux denses |
Fil à carte | Câblage externe, haute puissance | Gère les vibrations, permet un assemblage facile, flexible |
Si vous souhaitez une petite connexion intérieure, utilisez des connecteurs carte à carte. Si vous avez besoin de fils extérieurs ou de plus de puissance, utilisez des connecteurs fil à carte.
Points clés à retenir
Les connecteurs carte à carte relient deux cartes de circuits imprimés. Cela permet de rendre les appareils plus petits et de mieux fonctionner.
Les connecteurs fil à carte fixent les fils extérieurs à un circuit imprimé. Cela vous permet de connecter l’alimentation et les signaux de différentes manières.
Utilisez des connecteurs carte à carte si vous souhaitez un petit design. Ils conviennent parfaitement aux données rapides dans des éléments tels que les smartphones et les ordinateurs portables.
Choisissez des connecteurs fil à carte si vous avez besoin de connexions extérieures. Ceux-ci sont utilisés pour les capteurs et les câbles d’alimentation des voitures et des machines domestiques.
Pensez à des éléments tels que la taille du pas, la cote actuelle et la durée de vie du connecteur lorsque vous en choisirez un pour votre projet.
Vérifiez toujours si le connecteur peut gérer des choses comme l'eau et les secousses. Cela garantit qu'il fonctionne dans des endroits difficiles.
Planifiez bien la disposition de votre PCB pour que tout s'aligne correctement. Cela permet d'éviter les problèmes avec vos connecteurs.
Les connecteurs HRB&HRBCN proposent de nombreux choix qui respectent les règles de sécurité. Cela les rend sûrs et adaptés à de nombreuses utilisations.
Présentation des connecteurs carte à carte
Que sont les connecteurs carte à carte
Les connecteurs carte à carte relient deux cartes de circuits imprimés. Ces connecteurs vous aident à réaliser des systèmes électroniques en plusieurs parties. Vous n'avez pas besoin de fils supplémentaires, les appareils peuvent donc être plus petits. Les connecteurs carte à carte déplacent les données rapidement et simplifient les choses. Ils aident également à résoudre les secousses, les problèmes de signal et la chaleur dans vos conceptions.
Voici un tableau qui répertorie les principales caractéristiques de conception et ce qu'elles font :
Caractéristiques de conception | Avantages fonctionnels |
Activer la modularité | Facilitez les mises en page |
Prise en charge du mouvement des données à plus grande vitesse | Connectez de nombreux PCB sans fils supplémentaires |
Configurations pour les vibrations et les EMI | Gérer la chaleur et les signaux numériques rapides |
Vous voyez ces connecteurs dans de nombreux nouveaux appareils. Ils travaillent sur des ordinateurs portables, des smartphones et des machines de travail. Shenzhen Haiyuncheng Electronic Co., Ltd. fabrique des connecteurs carte à carte étanches et disponibles en différentes tailles. Ces fonctionnalités les aident à bien fonctionner à l’intérieur comme à l’extérieur.
Types et configurations
Il existe quelques types de BTB courants que vous pouvez choisir pour votre système. Chaque type fonctionne pour une configuration ou un travail différent.
Mezzanine
Les connecteurs mezzanine vous permettent de superposer une carte sur une autre. Cela économise de l'espace et vous permet de modifier la disposition. Vous voyez souvent des connecteurs mezzanine dans les configurations avec une carte principale et une carte plus petite. Ils vous aident à connecter des cartes côte à côte ou les unes sur les autres.
Carte de bord
Les connecteurs de carte Edge utilisent le bord d'un PCB pour se connecter. Vous glissez la carte dans le connecteur pour les rejoindre. Ce type est idéal pour une installation rapide et des échanges faciles. Vous trouvez des connecteurs de carte Edge dans les ordinateurs et les systèmes téléphoniques.
Empilage
Les connecteurs empilables vous permettent de superposer plusieurs cartes. Cela fait une grande pile. Vous utilisez des connecteurs empilables dans des appareils nécessitant de nombreuses connexions. Ils vous aident à fabriquer de petits produits aux usages multiples.
Voici un tableau qui montre les types de connexions et ce qu'elles font :
Types de connexion | Description |
Empilage vertical | Empile les planches les unes sur les autres |
Interconnexions horizontales | Connecte les cartes les unes à côté des autres |
Configurations mezzanines | Vous offre plus de façons de configurer des tableaux |
Applications
Vous trouvez des connecteurs carte à carte dans de nombreux objets que vous utilisez. Ils relient les PCB sans fils, ce qui réduit les dégâts. Ces connecteurs sont parfaits pour les petits espaces. Vous les utilisez beaucoup dans des configurations avec une carte principale et une carte plus petite. En électronique, on les trouve dans les ordinateurs portables et les smartphones. De nombreuses broches les rendent idéales pour les petits appareils. Dans les machines de travail, les connecteurs étanches de Shenzhen Haiyuncheng Electronic Co., Ltd. protègent les objets de la saleté et de l'eau. Vous pouvez compter sur ces connecteurs dans des endroits difficiles comme les usines ou les éclairages extérieurs.
Astuce : Choisissez des connecteurs avec un indice de protection IP élevé si vous souhaitez protéger de l'eau ou de la poussière. Cela permet à votre équipement de durer plus longtemps et de mieux fonctionner.
Paramètres clés
Lorsque vous choisissez des connecteurs carte à carte, vous devez prendre en compte certains paramètres importants. Ces facteurs vous aident à décider si un connecteur correspond à votre projet. Voici les principales choses que vous devriez vérifier :
Options de pas
Le pas signifie la distance entre les broches du connecteur. Des tailles de pas plus petites vous permettent d'insérer plus de broches dans un petit espace. C'est idéal pour les petits appareils comme les smartphones. Des pas plus grands vous offrent des connexions plus solides et sont plus faciles à manipuler. Le tableau ci-dessous montre comment la hauteur affecte les autres fonctionnalités :
Pas (mm) | Courant nominal (A) | Densité de connexion (broches/cm²) | Robustesse Mécanique | Complexité de fabrication |
0.4 | 0.3 | 625 | * | ***** |
0.5 | 0.5 | 400 | ** | **** |
0.8 | 0.5 | 156 | **** | ** |
1.27 | 0,5-1,0 | 62 | ***** | * |
Remarque : des pas plus petits vous permettent d'économiser de l'espace mais peuvent rendre le connecteur moins solide et plus difficile à assembler.
Courant et tension
Vous devez vérifier la quantité de courant et de tension que le connecteur peut gérer. Si vous utilisez trop d'énergie, le connecteur peut chauffer ou tomber en panne. Faites toujours correspondre la valeur nominale du connecteur aux besoins de votre appareil. De bons connecteurs carte à carte maintiennent vos signaux clairs et sûrs.
Durabilité
La durabilité vous indique combien de fois vous pouvez connecter et déconnecter les cartes avant que le connecteur ne s'use. Certains connecteurs durent des milliers de cycles. Si votre appareil doit être ouvert et fermé souvent, choisissez un connecteur très durable. Recherchez également des fonctionnalités qui protègent contre les chocs, les vibrations et l’humidité.
Considérations de conception
Lorsque vous planifiez votre projet, vous devez penser aux considérations de conception du btb. Ces choix affectent le fonctionnement réel de vos connecteurs carte à carte.
Disposition des circuits imprimés
Vous devez planifier soigneusement la disposition de vos circuits imprimés. Assurez-vous que les connecteurs sont alignés avec les plots des deux cartes.
Pensez à la hauteur de la pile. C'est l'espace entre les deux planches. Choisissez un connecteur qui correspond à votre conception.
Vérifiez l'espace autour du connecteur. Laissez suffisamment d’espace pour l’assemblage et les tests.
Alignement
Un bon alignement vous aide à éviter les broches pliées et les mauvaises connexions. Utilisez des poteaux de guidage ou des fonctions d'alignement si possible.
Assurez-vous que la force d'accouplement n'est pas trop élevée. Si c'est le cas, vous pourriez endommager le connecteur ou la carte.
Testez l'ajustement avant de terminer votre conception. Cela vous aide à détecter les problèmes plus tôt.
Astuce : examinez toujours les considérations de conception du btb telles que l'alignement, la hauteur de la pile et l'intégrité du signal. Ces étapes vous aident à éviter des erreurs coûteuses et à rendre votre appareil plus fiable.
Lorsque vous suivez ces étapes, vous vous assurez que vos connecteurs carte à carte fonctionnent bien et durent longtemps.

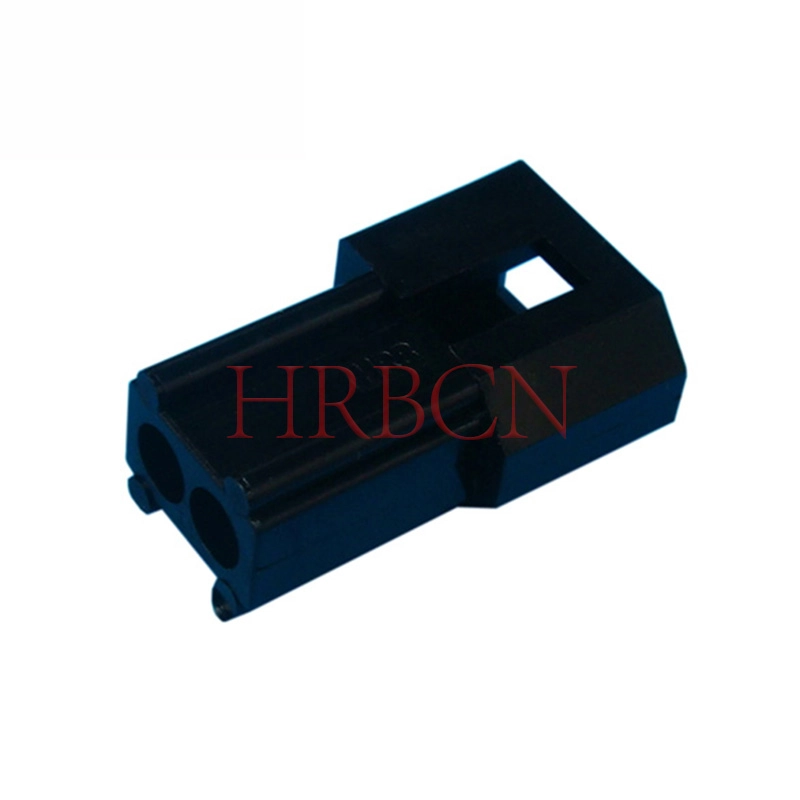

Connecteurs fil à carte avec connecteur HRB et HRBCN
Que sont les connecteurs fil à carte
Les connecteurs fil à carte relient les fils directement à une carte de circuit imprimé. Ces connecteurs contribuent à établir des liaisons électriques solides et sûres. Vous pouvez les trouver dans de nombreux appareils électroniques. Ils vous permettent d'acheminer l'alimentation ou les signaux provenant de fils extérieurs vers la carte de votre appareil. Le connecteur a un connecteur sur la carte et un boîtier pour le fil. Ils se présentent sous de nombreuses formes et tailles pour différents usages.
Voici un tableau qui répertorie les principales caractéristiques et parties des types de wtb courants :
Type de connecteur | Description | Caractéristiques clés |
Connecteurs à embase à broches | Les broches mâles vont sur le PCB et une prise maintient les fils. | Peut être à une seule rangée, à deux rangées ou dans une grille. |
Connecteurs de bord de carte | Les contacts de bord de la carte se branchent sur une prise. | Les planches sont faciles à mettre ou à retirer. |
Connecteurs FFC/FPC | Les câbles plats se connectent à la carte. | Ils sont fins et possèdent des contacts séparés. |
Connecteurs circulaires | Les connecteurs ronds transportent l’alimentation et les signaux. | Ils ont une coque métallique solide et sont disponibles en plusieurs tailles. |
Vous choisissez le bon connecteur en vérifiant le pas, le courant, la tension et d'autres détails. Ces éléments vous aident à faire correspondre le connecteur à votre projet.
Types et fonctionnalités
Il existe quelques types de WTB courants parmi lesquels vous pouvez choisir. Chaque type convient le mieux à certains travaux et facilite la construction.
Ondulation
Les connecteurs à sertir utilisent une pièce métallique pressée sur le fil. Vous avez besoin d’un outil spécial pour le serrer fermement. Cela crée un lien solide entre le fil et le connecteur. Les connecteurs à sertir sont rapides à utiliser et très fiables. Vous les voyez dans les voitures et les machines où vous avez besoin d’une connexion sécurisée.
IDC
IDC signifie connecteur à déplacement d'isolation. Vous n'êtes pas obligé de dénuder le fil au préalable. Le connecteur est doté de lames tranchantes qui traversent le revêtement du fil et touchent le métal. Les connecteurs IDC permettent de gagner du temps et fonctionnent bien avec les câbles plats. Vous les trouvez dans les ordinateurs et les panneaux de contrôle.
Borne à vis
Les connecteurs à bornes à vis utilisent une vis pour maintenir le fil. Vous insérez le fil et tournez la vis pour le maintenir serré. Ce type est simple et vous permet de changer les fils rapidement. Les bornes à vis sont utilisées dans les équipements d'usine et les alimentations électriques.
Applications
Les connecteurs fil à carte sont utilisés dans de nombreux endroits. Ils connectent l'alimentation et les signaux dans les voitures électriques . Vous les voyez également dans les systèmes d’aide à la conduite. Ces connecteurs établissent des liens solides dans les systèmes électriques des voitures. Dans les usines, ils travaillent sur des machines et des systèmes de contrôle.
Astuce : Choisissez le connecteur adapté à votre travail afin de rendre votre appareil plus sûr et plus solide.
Les connecteurs fil à carte vous offrent à la fois résistance et flexibilité. Vous pouvez les utiliser dans les voitures, les appareils électroniques domestiques et les machines d’usine. Ils vous aident à construire des appareils qui durent et fonctionnent bien.
Spécifications techniques
Lorsque vous choisissez des connecteurs fil à carte, vous devez vérifier certaines spécifications clés. Ces spécifications vous aident à choisir le bon connecteur pour votre projet. Ils veillent également à ce que votre connecteur fonctionne bien dans toutes les situations.
Dimensions des emplacements
La taille du pas est l'espace entre chaque broche du connecteur. Vous pouvez trouver de nombreuses tailles de pas, comme 2,5 mm et 5,08 mm. Les petites tailles de pas vous permettent d'installer plus de broches dans une petite zone. Les grandes tailles de pas sont plus faciles à utiliser et créent des liens plus solides. Adaptez toujours la taille du terrain à votre conception et aux considérations de conception WTB.
Petit pas (comme 2,5 mm) : idéal pour les petits appareils et les circuits étroits.
Grand pas (comme 5,08 mm) : idéal pour des liens solides et une configuration facile.
Options de placage
Le placage recouvre les broches du connecteur pour arrêter la rouille et faciliter le déplacement de l'électricité. Vous pouvez choisir un placage en or ou en étain. Le placage or offre la meilleure protection et fonctionne dans les endroits difficiles. L’étamage convient à la plupart des utilisations et coûte moins cher.
Résistance environnementale
Vous voulez que votre connecteur dure, même dans les endroits difficiles. De bons connecteurs fil à carte protègent de l’eau, de la poussière et des produits chimiques. Ils travaillent également par temps chaud ou froid. Recherchez des caractéristiques telles que la résistance à l’oxydation et des matériaux solides. Ces éléments aident votre connecteur à durer plus longtemps et à assurer la sécurité de votre appareil.
Fonctionnalité | Impact sur la fiabilité |
Résistance à l'oxydation | Maintient des connexions fortes et stables |
Sélection des matériaux | Fonctionne dans de nombreux endroits différents |
Placage de surface | Réduit le besoin de réparations |
Méthodes de test | Garantit que le connecteur dure longtemps |
Astuce : pensez toujours aux considérations de conception WTB telles que les vibrations, les chocs et la température lorsque vous choisissez un connecteur. Cela vous aide à éviter les problèmes sur votre appareil.
Avantages du connecteur fil à carte HRB et HRBCN
Vous obtenez beaucoup de bonnes choses lorsque vous utilisez le connecteur fil à carte du connecteur HRB&HRBCN. Ces connecteurs sont conçus pour offrir des performances et une sécurité élevées dans de nombreux travaux.
Versatilité
Vous pouvez utiliser ces connecteurs de plusieurs manières. Ils existent dans de nombreuses tailles et formes de terrain. Vous pouvez choisir des collecteurs à angle droit ou verticaux, des conceptions à une ou deux rangées et différentes options de placage. Cela facilite l'intégration du connecteur dans votre projet. Vous pouvez les utiliser dans les voitures, les usines et les appareils électroniques domestiques. Ils fonctionnent également bien dans des domaines tels que les appareils intelligents et les machines d’usine.
Fiabilité
Les connecteurs fil-à-carte HRB&HRBCN sont faits pour durer. Ils ont des serrures solides et peuvent supporter les secousses et les chocs. Vous pouvez les utiliser dans des endroits très fréquentés ou par mauvais temps. Ces connecteurs répondent aux principales normes industrielles, telles que ISO 9001 , UL/cUL, TS16949, TUV et VDE. Vous pouvez leur faire confiance pour assurer la sécurité et le fonctionnement de votre appareil. Ils vous aident également à économiser de l’argent car vous n’avez pas besoin de les remplacer souvent.
Avantage | Description |
Fiabilité améliorée | Maintient la sécurité des connexions dans les endroits difficiles |
Économies de coûts | Dure plus longtemps, vous dépensez donc moins en réparations |
Conformité à la sécurité | Répond à des règles de sécurité strictes pour de nombreux travaux |
Efficacité accrue | Permet à vos appareils de fonctionner mieux et plus rapidement |
Solutions intégrées | Vous permet de faire correspondre les connecteurs et les faisceaux de câbles pour une installation facile |
Remarque : Vérifiez toujours les certifications et les considérations de conception WTB avant de choisir un connecteur. Cela vous aide à respecter les règles de sécurité et à assurer le bon fonctionnement de votre appareil.
Comparaison : carte à carte et fil à carte
Différences fonctionnelles
Lorsque vous comparez le fonctionnement de ces connecteurs, vous constatez qu’ils sont différents. Les connecteurs carte à carte relient deux cartes de circuits imprimés. Vous les utilisez si vous voulez que votre appareil soit petit et bien rangé. Les connecteurs fil à carte vous permettent de connecter des fils à une carte de circuit imprimé. Cela vous aide à connecter des éléments tels que des capteurs ou des commutateurs à votre carte principale.
Voici un tableau qui montre les principales différences entre eux :
Fonctionnalité | Connecteurs carte à carte | Connecteurs fil à carte |
Connexion directe | Relie directement deux PCB | Attache les fils à un PCB |
Objectif de conception | Idéal pour les conceptions compactes | Intègre des composants externes |
Type de connexion | Structure fiche-prise | Interfaces de câbles |
Structure physique | Goupilles aplaties à double rangée, ressorts | Broches simple/multi-rangées, sertissage/soudure |
Transmission des signaux | Données rapides et haute densité | Flexible pour de nombreux types de câbles |
Scénarios d'application | Téléphones, serveurs, machines industrielles | Appareils électroménagers, périphériques informatiques |
Vous utilisez des connecteurs carte à carte lorsque vous souhaitez relier deux cartes à l'intérieur d'un appareil. Vous utilisez des connecteurs fil à carte lorsque vous devez apporter de l'énergie ou des signaux de l'extérieur.
Astuce : réfléchissez à ce dont vous avez besoin pour vous connecter. Si vous souhaitez joindre deux cartes, utilisez des connecteurs carte à carte. Si vous devez connecter des fils, utilisez des connecteurs fil à carte.
Performances et cas d'utilisation
Il est important de savoir comment fonctionne chaque connecteur dans la vraie vie. Les connecteurs carte à carte déplacent rapidement les données entre les cartes. Ils conviennent mieux aux appareils qui nécessitent beaucoup de signaux dans un petit espace, comme les smartphones ou les serveurs. Ces connecteurs peuvent envoyer des données très rapidement, parfois au-dessus de 10 Gbit/s.
Les connecteurs fil à carte conviennent à l'alimentation et aux signaux plus lents. Vous les utilisez lorsque vous devez connecter des fils à une carte, comme dans les appareils électroménagers ou les voitures. Ils fonctionnent bien sur des distances courtes ou moyennes et facilitent l'ajout ou le changement de pièces.
Voici un tableau pour vous aider à comparer leur fonctionnement et où vous les utilisez :
Fonctionnalité | Connecteurs carte à carte | Connecteurs fil à carte |
Utilisation principale | Connexions de cartes haute densité | Connexion des fils aux PCB |
Transmission des signaux | Haut débit (au-dessus de 10 Gbit/s) | Signaux de puissance à vitesse moyenne/basse |
Structure | Fiche-prise, double rangée, contacts à ressort | Sertissage, soudure, interfaces de câbles |
Application | Téléphones, serveurs, appareils haut débit | Appareils électroménagers, automobile, commandes de base |
Efficacité spatiale | Idéal pour les conceptions petites et compactes | Idéal pour un assemblage flexible et facile |
Connecteurs carte à carte : vous les utilisez lorsque vous avez besoin de données rapides et de nombreuses connexions, comme dans les ordinateurs ou les appareils intelligents.
Connecteurs fil à carte : vous les utilisez lorsque vous devez connecter des éléments extérieurs, tels que des capteurs ou des câbles d'alimentation, à votre carte.
Remarque : Les connecteurs carte à carte vous aident à construire des appareils petits et rapides. Les connecteurs fil à carte vous aident à ajouter des pièces extérieures et facilitent les réparations.
Facteurs mécaniques et environnementaux
Vous devez réfléchir à où et comment vous utiliserez chaque connecteur. L’endroit où vous les utilisez peut changer leur fonctionnement. Les connecteurs carte à carte se trouvent souvent à l’intérieur des appareils, ils doivent donc être bien ajustés et résister aux secousses ou aux chocs. Vous devez vérifier des éléments tels que le pas, le nombre de broches et le nombre de fois où vous pouvez les connecter et les déconnecter.
Les connecteurs fil à carte sont souvent confrontés à davantage de contraintes. Ils devront peut-être protéger de l’eau, de la poussière ou des produits chimiques. Vous devez examiner la solidité du verrou, sa résistance à la traction et sa capacité à gérer les changements de température ou d'humidité.
Voici quelques éléments importants à prendre en compte :
Où vous l'utilisez (à l'intérieur ou à l'extérieur)
Quelle force vous avez besoin pour vous connecter ou vous déconnecter
Quelle est la profondeur du connecteur et la configuration des broches
Nombre de pas et de broches
Combien de fois pouvez-vous l'utiliser avant qu'il ne s'use
S'il peut supporter les secousses, les chocs, l'humidité et les changements de température
S'il peut résister aux choses qui causent la rouille
Astuce : choisissez toujours un connecteur qui correspond à l'endroit où vous l'utiliserez. Si votre appareil bouge beaucoup ou fait face aux intempéries, choisissez un connecteur capable de le gérer.
Vous pouvez utiliser cette comparaison technique pour vous aider à choisir le bon connecteur pour votre projet. Pensez à ce que vous devez connecter, à la vitesse à laquelle vos signaux doivent être transmis et à l'endroit où votre appareil sera utilisé.
Quand choisir chaque type
Vous devez savoir quand utiliser des connecteurs carte à carte et quand utiliser des connecteurs fil à carte. Chaque type fonctionne mieux dans différentes situations. Si vous souhaitez que votre projet fonctionne bien, vous devez adapter le connecteur à vos besoins.
Choisissez des connecteurs carte à carte lorsque :
Vous souhaitez connecter deux ou plusieurs cartes de circuits imprimés à l’intérieur d’un seul appareil.
Vous construisez des composants électroniques modulaires qui nécessitent des mises à niveau ou des réparations faciles.
Vous concevez des produits avec des cartes d'extension ou des cartes filles.
Vous devez acheminer les signaux entre les PCB sans utiliser de fils supplémentaires.
Vous souhaitez un aménagement compact et bien rangé à l’intérieur d’un enclos.
Ces connecteurs vous aident à économiser de l'espace et à garder votre appareil organisé. Vous les voyez souvent dans les ordinateurs portables, les smartphones et autres petits appareils électroniques. Ils fonctionnent également bien dans les machines qui nécessitent de nombreuses cartes empilées ensemble.
Choisissez des connecteurs fil à carte lorsque :
Vous devez connecter des fils extérieurs à votre appareil à un circuit imprimé.
Vous souhaitez ajouter des capteurs, des commutateurs ou des câbles d'alimentation à votre système.
Vous construisez des appareils qui nécessitent un câblage flexible ou un assemblage facile.
Vous travaillez avec des équipements soumis à des vibrations, des mouvements ou à des environnements difficiles.
Vous souhaitez effectuer des réparations ou des modifications sans ouvrir tout l'appareil.
Les connecteurs fil à carte vous offrent plus de flexibilité. Vous pouvez les utiliser dans les voitures, les appareils électroménagers et les machines d’usine. Ils facilitent l’ajout ou la modification de pièces.
Astuce : examinez toujours les besoins de votre projet avant de choisir un connecteur. Pensez à l'endroit où vous l'utiliserez, à l'espace dont vous disposez et à la fréquence à laquelle vous devrez connecter ou déconnecter des pièces.
Vous pouvez utiliser une comparaison technique pour vous aider à prendre une décision. Examinez la structure, le cas d'utilisation et l'environnement de chaque connecteur. De cette façon, vous choisissez le type le mieux adapté à votre conception et prolongez la durée de vie de votre appareil.
Choisir le bon connecteur
Exigences de candidature
Vous devez choisir un connecteur qui correspond à votre projet. Chaque type de connecteur a sa propre forme et sa meilleure utilisation. Le tableau ci-dessous montre quel connecteur fonctionne pour différentes tâches :
Type de connecteur | Caractéristiques des structures | Exigences de candidature |
Carte à carte | Fiche-prise, haute densité, conception plate | Idéal pour les appareils rapides comme les téléphones et les serveurs. Idéal pour les petits designs soignés. |
Fil à carte | Interfaces de câbles, flexibles, supportant le soudage ou le sertissage | Fonctionne sur de nombreux appareils. Facile à mettre en place et à réparer. Utilisé dans les gadgets domestiques et les modules complémentaires. |
Pas et densité | Pas aussi petit que 0,4 mm pour les conceptions compactes | Nécessaire pour de nombreuses connexions dans de petits appareils électroniques. |
| Pas supérieur à 1,0 mm pour les connexions de câbles flexibles | Convient à différents besoins. Facilite la construction. |
Vérifiez toujours la taille, le pas et la puissance dont votre connecteur a besoin. Pensez à l'endroit où vous l'utiliserez et à quelle fréquence vous le brancherez ou le débrancherez.
Erreurs de sélection courantes
Les gens font parfois des erreurs lors du choix des connecteurs. Ces erreurs peuvent causer des problèmes sur votre appareil. En voici quelques-uns courants :
Choisissez un connecteur sans penser aux secousses , à la chaleur ou à l'utilisation que vous en faites. Cela peut le faire casser trop tôt.
Choisir un connecteur simplement parce qu'il est bon marché. Cela peut empêcher votre appareil de fonctionner lorsqu'il est occupé.
Utiliser un connecteur ordinaire dans un endroit difficile. Cela peut l’empêcher de fonctionner à l’extérieur ou dans les usines.
Les épingles ne s’alignent pas correctement. Cela se produit à cause d’un mauvais bâtiment ou de mauvaises dimensions.
Vous pouvez arrêter ces erreurs si vous savez rapidement ce dont votre appareil a besoin. Pensez toujours à la qualité des pièces, du revêtement et du boîtier. Travaillez avec des entreprises soucieuses des détails et proposant des moyens de faciliter l’alignement.
Conseils pour éviter les erreurs
Vous pouvez faire de meilleurs choix en suivant quelques conseils simples. Le tableau ci-dessous vous donne des conseils utiles :
Conseil | Description |
Utilisez des connecteurs carte à carte pour les rails d'alimentation à courant élevé | Gère plus de puissance et garde votre appareil au frais et en sécurité. |
Vérifier la tolérance de hauteur d'accouplement dans les conceptions empilées | Empêche les broches de manquer et maintient les connexions solides. |
Ajouter un serre-câble sur les assemblages de câbles fil-à-carte | Permet à votre connecteur de durer plus longtemps et maintient les fils en sécurité. |
Ne comptez pas uniquement sur le pitch pour la capacité actuelle | Assurez-vous que votre connecteur peut gérer la puissance dont vous avez besoin. |
Astuce : testez toujours votre connecteur dans la vie réelle avant de terminer votre conception. Cela vous aide à détecter rapidement les problèmes et à garantir le bon fonctionnement de votre appareil.
Vous devriez également parler de vos choix de connecteurs avec votre équipe. Cela vous aide à trouver les erreurs et à choisir le meilleur connecteur pour votre projet.
Solutions de connecteurs HRB et HRBCN
Vous voulez un connecteur qui fonctionne bien et dure longtemps. HRB&HRBCN Connector vous offre de nombreux choix pour vos projets. Vous pouvez trouver des solutions pour les voitures, les maisons intelligentes, les usines et les appareils médicaux. L'entreprise s'assure que chaque connecteur répond à des normes élevées. Vous obtenez des produits qui réussissent les tests ISO 9001, UL, TS16949, TUV et VDE. Ces certifications montrent que les connecteurs sont sûrs et fiables.
Vous pouvez choisir parmi une large gamme de types de connecteurs. Certains fonctionnent mieux pour joindre les fils aux cartes. D'autres vous aident à connecter deux cartes ensemble. Vous pouvez choisir la taille, la forme et le placage adaptés à vos besoins. Le connecteur HRB&HRBCN propose également des options étanches. Ceux-ci protègent vos appareils de l’eau et de la poussière.
Voici un tableau qui montre ce que vous obtenez avec le connecteur HRB&HRBCN :
Fonctionnalité | Ce que cela signifie pour vous |
De nombreux types de connecteurs | Vous trouvez la bonne personne pour chaque projet |
Certifié pour la sécurité | Vous faites confiance à votre appareil pour fonctionner à chaque fois |
Modèles étanches | Vous utilisez des connecteurs à l'extérieur ou dans des endroits difficiles |
Livraison rapide | Vous terminez votre projet à temps |
Solutions personnalisées | Vous bénéficiez d'une aide pour des besoins de conception particuliers |
Vous pouvez parler à l’équipe HRB&HRBCN Connector si vous avez besoin d’aide. Ils répondent à vos questions et vous aident à choisir le meilleur connecteur. Vous pouvez également demander des designs personnalisés. L'équipe R&D de l'entreprise peut créer un connecteur spécialement pour votre projet.
Astuce : Vérifiez toujours les certifications et les fonctionnalités avant de choisir un connecteur. Cela vous aide à faire un choix sûr et intelligent.
Vous pouvez visiter le site Web HRB&HRBCN Connector pour voir tous les produits et solutions. Vous trouverez des connecteurs pour de nombreuses industries et utilisations. Vous pouvez faire confiance à HRB&HRBCN Connector pour vous aider à créer des appareils solides et sûrs.
Vous pouvez constater que les connecteurs carte à carte et fil à carte ne sont pas les mêmes. Les connecteurs carte à carte rejoignent les PCB pour créer de petits appareils. Les connecteurs fil à carte connectent les fils extérieurs pour des conceptions plus flexibles. Si vous souhaitez choisir le bon connecteur, suivez ces étapes :
Pensez aux besoins de votre projet , comme l'espace et l'endroit où il sera utilisé.
Travaillez avec votre équipe pour vérifier la disposition et les matériaux dont vous avez besoin.
Assurez-vous que le connecteur est solide et durera longtemps.
Essayez les connecteurs avant de terminer votre projet.
Vous devez également examiner des éléments tels que la taille du connecteur , la quantité d'électricité qu'il peut gérer et s'il répond aux règles de sécurité. Vérifiez s'il fonctionne bien dans des endroits chauds, humides ou instables afin que votre appareil reste en sécurité et fonctionne à chaque fois.
FAQ
Quelle est la principale différence entre les connecteurs carte à carte et fil à carte ?
Vous utilisez des connecteurs carte à carte pour relier deux circuits imprimés. Les connecteurs fil à carte vous permettent de connecter des fils à un circuit imprimé. Chaque type répond à des besoins de conception différents.
Quand faut-il utiliser un connecteur carte à carte ?
Vous devez utiliser des connecteurs carte à carte dans les appareils compacts. Ces connecteurs vous aident à économiser de l'espace et à garder votre conception soignée. Ils fonctionnent mieux dans les appareils électroniques comme les ordinateurs portables et les smartphones.
Quelles industries utilisent des connecteurs fil-à-carte ?
Vous trouvez des connecteurs fil à carte dans l’automobile, l’automatisation industrielle, l’électronique grand public et la technologie médicale. Ces connecteurs vous aident à créer des systèmes solides et flexibles.
Comment choisir le bon pas de connecteur ?
Vous vérifiez la taille de votre appareil et les besoins en signal. Le petit emplacement s'adapte aux espaces restreints. Un grand pas donne des connexions plus solides. Adaptez toujours le pitch aux exigences de votre projet.
Les connecteurs HRB&HRBCN sont-ils certifiés pour la sécurité ?
Oui. Les connecteurs HRB&HRBCN répondent aux normes ISO 9001, UL, TS16949, TUV et VDE. Vous pouvez faire confiance à ces connecteurs pour des performances sûres et fiables.
Pouvez-vous utiliser des connecteurs fil-à-carte à l’extérieur ?
Vous pouvez utiliser des connecteurs fil-à-carte à l’extérieur si vous choisissez des types étanches ou résistants à la corrosion. Ces connecteurs protègent votre appareil de l'eau et de la poussière.
Quelles options de placage sont disponibles pour les connecteurs ?
Vous pouvez choisir un placage or ou étamé. Le placage or offre une meilleure conductivité et dure plus longtemps. L’étamage fonctionne bien pour la plupart des utilisations et coûte moins cher.
