Les environnements industriels exigent une connectivité sans faille pour maintenir des opérations continues. Un seul défaut de câblage dans un panneau de commande déclenche des temps d'arrêt, des risques pour la sécurité et des boucles de dépannage complexes qui bloquent les lignes de production. Les ingénieurs équilibrent constamment la demande d'assemblage rapide et la nécessité absolue d'une fiabilité à long terme dans des conditions difficiles impliquant de fortes vibrations, des cycles thermiques et de l'humidité. Vous comblez cette lacune en spécifiant dès le départ le matériel de connexion approprié.
La transition de connecteurs nus standard vers une borne entièrement isolée atténue ces risques opérationnels. Ce composant garantit l'intégrité du signal, protège les composants en aval contre les courts-circuits accidentels et répond aux exigences de conformité en matière de sécurité. En isolant entièrement les éléments conducteurs, ces bornes offrent une défense robuste contre les contaminants environnementaux et les contraintes mécaniques. La mise à niveau de votre stratégie de terminaison évite directement les pannes cachées qui affectent les panneaux d'automatisation haute densité.
Points clés à retenir
Atténuation des risques : la spécification d'une borne entièrement isolée évite les courts-circuits accidentels et les arcs électriques, agissant comme une défense de première ligne pour protéger les systèmes électriques critiques dans les armoires de commande industrielles densément remplies.
Questions liées aux matériaux : Le choix du matériau d'isolation (par exemple, nylon ou vinyle) dicte directement les performances du terminal en cas d'exposition chimique et de fluctuations extrêmes de température.
Intégrité de l'installation : La fiabilité de toute borne électrique dépend entièrement de la correspondance du type de borne avec le calibre de fil correct, de la compréhension des méthodes de terminaison appropriées et de l'utilisation d'outils de sertissage calibrés.
Standardisation : la standardisation sur des connexions modulaires entièrement isolées réduit les coûts de maintenance à long terme, simplifie la disposition des panneaux et accélère le dépannage des modules d'E/S.
Problèmes de connexion électrique courants dans l’automatisation industrielle
Dégradation du signal et pannes des modules d'E/S
L'automatisation industrielle moderne repose sur une transmission de données précise entre les capteurs, les automates programmables (PLC) et les actionneurs. Les micro-interruptions causées par de mauvaises connexions aux bornes perturbent la logique de l'API et dégradent la précision du capteur. Lorsqu'une connexion est desserrée ou oxydée, la résistance de contact augmente. Cette résistance crée une chute de millivolts au point de terminaison. Un module d'E/S sensible interprète facilement cette chute de tension comme un faux signal bas ou une valeur analogique fluctuante.
L’impact en cascade de ces fausses lectures détruit les calendriers de production. Les machines automatisées reposent sur une logique déterministe. La perte du signal d'un capteur de proximité provoque le crash d'un bras robotique. Une jauge de température mal interprétée détruit tout un lot de matériaux traités. Le dépannage de ces défauts intermittents fait perdre énormément de temps, car la dégradation du signal fluctue en fonction des vibrations de la machine ou des changements de température ambiante. Les techniciens passent souvent des heures à rechercher un seul sertissage défaillant caché au plus profond d'une goulotte de câblage.
Les points de défaillance courants dans les modules d'E/S dus à de mauvaises terminaisons incluent :
Signaux analogiques fluctuants de 4 à 20 mA provoquant des vitesses erratiques du variateur de fréquence (VFD).
Suppression des entrées discrètes 24 V CC entraînant des déclenchements de cycles machine manqués.
Résistance accrue sur le câblage du thermocouple entraînant de fausses alarmes de température élevée.
Défauts de terre intermittents qui réinitialisent les relais sensibles à microprocesseur.
Risques environnementaux : humidité, poussière et exposition à des produits chimiques
Les usines détruisent le matériel de câblage standard. Les connexions sont confrontées à des fluides de coupe agressifs dans les centres d'usinage CNC, à des procédures de lavage caustique à haute pression dans les usines de transformation des aliments et à des particules abrasives en suspension dans l'air dans les opérations minières. Sans protection adéquate, ces contaminants comblent le fossé entre les surfaces conductrices exposées. Cela entraîne des traces, des courts-circuits et une corrosion accélérée.
L'établissement de critères de réussite de base pour les connexions électriques dans ces environnements nécessite le strict respect des indices de protection (IP) et des normes de résistance à la corrosion. Les bornes doivent protéger les surfaces de contact de la pénétration de l'humidité et des attaques chimiques. Lorsque des contaminants franchissent le point de connexion, la corrosion galvanique s’accélère. Il ronge les métaux de base et détruit le chemin électrique. Envelopper entièrement le point de connexion agit comme un mécanisme de défense obligatoire contre ces menaces environnementales omniprésentes.
Contraintes mécaniques et environnements à fortes vibrations
Les vibrations mécaniques continues agissent comme une force destructrice sur le matériel de câblage standard. Les presses à estamper lourdes, les centrifugeuses industrielles et les équipements lourds mobiles génèrent une résonance harmonique. Cette résonance se propage directement à travers le faisceau de câbles jusqu'au panneau de commande. Au fil du temps, cette vibration provoque une fatigue mécanique au point le plus faible de l’assemblage : le joint à sertir.
Lorsque vous spécifiez des bornes inadéquates, l’arrachement des fils et la rupture par fatigue deviennent inévitables. Les vibrations font fléchir les brins de cuivre individuels du fil contre le bord rigide du barillet métallique du terminal. Sans un support isolant approprié pour agir comme un soulagement de tension, les torons durcissent. Ils deviennent cassants et finissent par se casser. À mesure que les brins se cassent, la capacité de transport de courant du fil diminue. L'échauffement localisé augmente et la connexion finit par échouer sous l'effet d'une charge mécanique.
Types et applications de bornes électriques courantes
Le rôle du terminal entièrement isolé dans les zones à haut risque

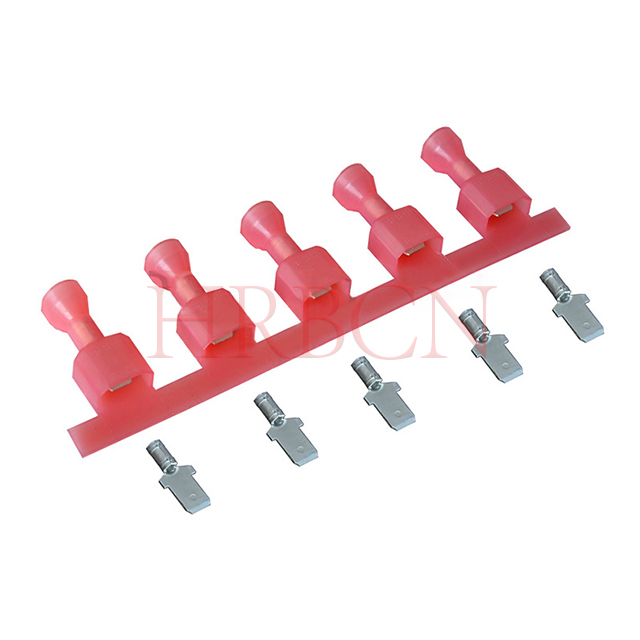

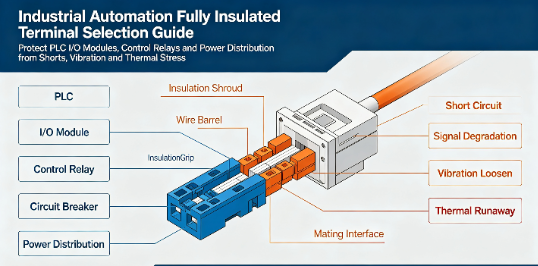

Une borne entièrement isolée comporte un boîtier de protection qui s'étend au-delà du corps de sertissage du fil pour envelopper complètement le corps du connecteur métallique, y compris la prise ou la languette. Lorsque les composants mâles et femelles s'accouplent, aucun métal conducteur ne reste exposé à l'environnement. Cette conception est obligatoire pour les panneaux d'automatisation haute densité et les appareils électroniques grand public où un contact accidentel est une forte probabilité.
Dans les armoires de commande densément remplies, l'espace physique entre les relais, les contacteurs et les borniers est minime. Un tournevis tombé ou un léger déplacement du faisceau de câbles relie facilement deux connexions nues. Cela provoque un arc électrique ou un court-circuit. En protégeant toute la connexion, ces bornes éliminent le risque de contact accidentel. Ils garantissent que les zones à haut risque restent sécurisées même pendant les procédures de maintenance actives.
Bornes partiellement isolées ou non isolées : quand les éviter
Comprendre la distinction entre les types de terminaux évite les pannes catastrophiques du système. Les bornes partiellement isolées comportent un manchon en plastique qui recouvre uniquement le corps de sertissage du fil. Ils laissent l’extrémité accouplée entièrement exposée. Les bornes non isolées sont des composants métalliques nus sans aucun boîtier de protection. Bien que ces options aient des utilisations de niche spécifiques, elles introduisent des risques inacceptables dans les applications d’automatisation modernes.
Les bornes non isolées n'ont leur place que dans des environnements fermés et strictement contrôlés où les vibrations sont minimes. Vous pouvez les utiliser pour des points de mise à la terre internes boulonnés directement sur un châssis. Cependant, vous devez strictement les éviter dans les routages haute tension, les racks d'E/S densément peuplés ou toute zone sujette aux débris et à l'humidité. Les bornes partiellement isolées offrent un certain soulagement de traction mais ne parviennent pas à protéger contre les contacts croisés accidentels au point de raccordement. Cela les rend inadaptés aux espaces restreints.
| Type de borne | Couverture d'isolation | Avantage principal | Risque principal | Application recommandée |
| Entièrement isolé | Canon entier et interface d'accouplement | Protection maximale contre les courts-circuits et les arcs électriques | Nécessite des outils de sertissage précis pour éviter de fissurer le plastique | Panneaux haute densité, routage haute tension, automatisation |
| Partiellement isolé | Barillet de sertissage de fil uniquement | Fournit un soulagement de traction de base et un support de fil | L'extrémité d'accouplement exposée permet un contact croisé accidentel | Applications à faible densité et basse tension avec un espacement suffisant |
| Non isolé | Aucun | Tolérance à haute température, inspection visuelle facile | Aucune protection contre l'humidité, les débris ou le contact | Mise à la terre du châssis, environnements fermés à haute température |
Déconnexions rapides, cosses à anneau et connecteurs à fourche dans les panneaux de commande
Les armoires de commande industrielles utilisent une variété de types de connecteurs spécifiques. Chacun est conçu pour un objectif opérationnel distinct. Les déconnexions rapides comportent une lame plate et un réceptacle recourbé qui glissent ensemble. Ils fournissent une connexion sécurisée que les techniciens peuvent rapidement activer ou désactiver sans outils. Les cosses à anneau comportent une extrémité circulaire fermée sécurisée par un goujon fileté et un écrou. Les connecteurs à fourche ont une conception à fourche à extrémité ouverte qui permet une installation sans retirer complètement la vis de fixation.
Les ingénieurs évaluent quotidiennement les compromis entre ces conceptions. Les déconnexions rapides isolées excellent dans les applications nécessitant un entretien fréquent. Ils permettent aux techniciens de remplacer les relais ou capteurs défectueux en quelques secondes. À l’inverse, les cosses à anneau offrent une protection maximale contre les fortes vibrations. Ils ne peuvent pas se détacher du goujon de montage même si l'écrou se desserre légèrement. Les connecteurs à fourche offrent un juste milieu. Ils accélèrent l'installation sur les borniers mais n'ont pas la résistance absolue à l'arrachement d'une cosse à anneau.
Intégration du système : câblage des relais, des disjoncteurs et de la distribution d'énergie
Un connecteur de borne électrique constitue l’élément fondamental de la disposition plus large du panneau. L'intégration du système nécessite d'acheminer l'alimentation depuis les blocs de distribution principaux via les disjoncteurs, vers les relais de commande et enfin vers les appareils de terrain. La gestion de ce réseau complexe de câblage nécessite une approche stratégique de la terminaison.
Les connexions entièrement isolées deviennent particulièrement critiques lors du routage de câbles d'alimentation haute tension à côté de modules d'E/S sensibles basse tension. Dans un panneau à tension mixte, les interférences électromagnétiques (EMI) et le risque de courts-circuits catastrophiques entre tensions croisées restent des menaces constantes. L'utilisation de connecteurs entièrement blindés du côté haute tension garantit la sécurité. Si un fil de capteur basse tension se détache et touche physiquement une connexion de relais de puissance, la barrière d'isolation empêche une surtension destructrice de griller la carte mère de l'API.
Comment choisir des bornes entièrement isolées
Sélection des matériaux d'isolation et limites thermiques
Les fabricants moulent le boîtier de protection d'un terminal à partir de l'un des trois polymères principaux : nylon (polyamide), vinyle (PVC) ou polycarbonate (PC). Le choix de ce matériau dicte les limites thermiques, la flexibilité mécanique et la résistance à la dégradation chimique du terminal. Le nylon constitue la norme industrielle pour les applications automobiles et de machinerie lourde. Il offre une résistance exceptionnelle aux solvants industriels, aux huiles et aux hydrocarbures tout en conservant l’intégrité structurelle sur une large plage de températures.
Le vinyle est un matériau plus rigide. Il fonctionne bien dans les environnements intérieurs standards, mais devient cassant et se fissure lorsqu'il est exposé à un froid extrême ou à un rayonnement UV continu. Le polycarbonate offre une résistance supérieure aux températures élevées et aux chocs. Les ingénieurs choisissent les PC pour les appareils électroniques grand public exigeants ou les équipements de traitement industriel à haute température. La sélection du mauvais matériau entraîne directement une rupture de l’isolation et une éventuelle panne électrique.
| Matériau d'isolation | Température nominale typique | Flexibilité et durabilité | Résistance chimique | Meilleur cas d'utilisation |
| Nylon (Polyamide) | -40°C à 105°C | Haute flexibilité, résiste aux fissures sous contrainte. | Excellente résistance aux huiles, solvants et carburants. | Automobile, machinerie lourde, zones à fortes vibrations. |
| Vinyle (PVC) | -10°C à 90°C | Modéré; peut devenir cassant à des températures inférieures à zéro. | Bonne résistance à l'humidité, mauvaise résistance aux solvants agressifs. | Panneaux de commande intérieurs standards, usage commercial léger. |
| Polycarbonate (PC) | -40°C à 125°C | Haute résistance aux chocs, structure rigide. | Forte résistance aux acides et à l’usure environnementale. | Traitement industriel à haute température, électronique grand public. |
Spécifications de conductivité et de métaux de base
Sous l’isolation, les performances du terminal reposent entièrement sur son métal de base. Le cuivre constitue la norme industrielle pour les connexions hautes performances en raison de sa conductivité électrique supérieure. Il minimise la résistance et évite les échauffements localisés. Cependant, le cuivre pur est relativement mou. Dans les applications nécessitant une résistance mécanique et une résistance à la flexion plus élevées, les fabricants spécifient fréquemment le laiton. Bien que le laiton ait une conductivité légèrement inférieure à celle du cuivre, sa rigidité garantit que la languette conserve sa forme au fil de plusieurs cycles d'insertion.
Quel que soit le métal de base, l’électro-étamage reste une spécification obligatoire pour les applications industrielles exigeantes. Le cuivre nu s'oxyde rapidement lorsqu'il est exposé à l'air. Il forme une couche résistive qui dégrade la qualité du signal. Une couche uniforme d’étamage protège le métal de base de l’oxydation et de la corrosion galvanique. Cela garantit une connexion stable et à faible résistance pendant toute la durée de vie de l'équipement.
Compatibilité des calibres de fil et capacité de transport de courant
Les dimensions physiques d'un terminal sont conçues pour accepter une gamme spécifique de tailles American Wire Gauge (AWG). Faire correspondre le terminal aux spécifications AWG exactes du fil est une exigence non négociable pour la sécurité du système. Les terminaux utilisent un système de codage couleur standard de l'industrie pour indiquer leur gamme de fils.
L'utilisation d'une borne surdimensionnée pour un petit fil entraîne un sertissage lâche. Le fil se retire facilement sous l'effet d'une contrainte mécanique. Le manque de compression entraîne une résistance de contact élevée, une chute de tension et un emballement thermique. À l’inverse, tenter de forcer un gros fil dans une borne sous-dimensionnée nécessite de couper les brins de cuivre pour l’adapter. Cela réduit la capacité de transport de courant du fil. Cela crée un grave goulot d’étranglement qui génère des niveaux de chaleur dangereux et présente un risque d’incendie immédiat.
| Code couleur de l'isolation | Plage AWG | Courant maximum typique (ampères) | Application courante |
| Red | 22 AWG à 18 AWG | Jusqu'à 10A | Capteurs basse tension, entrées PLC, voyants lumineux |
| Bleu | 16 AWG à 14 AWG | Jusqu'à 15A | Relais de commande, petits moteurs, acheminement d'alimentation standard |
| Jaune | 12 AWG à 10 AWG | Jusqu'à 24A | Distribution électrique principale, contacteurs lourds, chauffages |
Normes de sécurité et conformité des terminaux
Normes UL, CSA et CEI pour les armoires de commande industrielles
Les terminaux du panneau de commande industriel doivent répondre aux normes de sécurité pertinentes. Les normes UL 486A-486B et CSA C22.2 n° 65 couvrent les exigences relatives aux connecteurs de fils en Amérique du Nord, tandis que la norme CEI 61210 s'applique aux bornes plates à connexion rapide. L'utilisation de terminaux conformes contribue à améliorer la sécurité des connexions et prend en charge les exigences de certification et réglementaires des équipements électriques.
Conformité RoHS et REACH dans l'électronique grand public
La conformité RoHS et REACH est importante pour les terminaux utilisés dans les appareils électroniques et les équipements vendus dans l'Union européenne. RoHS restreint les substances dangereuses telles que le plomb, le mercure et le cadmium, tandis que REACH contrôle l'utilisation de certains produits chimiques dans les matériaux et la fabrication. Le choix de matériaux d'isolation et de placage de bornes conformes aide les produits à répondre aux exigences environnementales des marchés mondiaux.
Outils d'installation et de sertissage de bornes
Exigences en matière d'outillage : outils de sertissage standards ou spécialisés
L'intégrité mécanique d'une terminaison est inextricablement liée à l'outil utilisé pour la créer. Un terminal entièrement isolé nécessite des jeux de matrices spécifiques conçus pour comprimer le corps métallique sans percer ni écraser le boîtier en plastique environnant. Les outils manuels standards non calibrés appliquent une pression inégale. Ils déforment les fûts et compromettent l'isolation.
Des outils de sertissage à cliquet spécialisés sont obligatoires pour les installations professionnelles. Ces outils sont dotés d'un mécanisme qui empêche les mâchoires de s'ouvrir jusqu'à ce qu'un cycle de sertissage complet calibré en usine soit terminé. Les matrices assurent un double sertissage. Une section comprime le fût de fil pour la conductivité électrique. Une section secondaire comprime doucement le manchon isolant pour fournir une décharge de traction mécanique. L'utilisation de l'outillage approprié évite les défaillances cachées associées à une isolation fissurée et à des brins de fils lâches.
Vitesse d'installation et fiabilité à long terme
La sélection du terminal doit équilibrer la vitesse d’installation et la fiabilité à long terme. Les borniers enfichables et les déconnexions rapides permettent une installation plus rapide et une maintenance plus facile, tandis que les cosses à anneau offrent une connexion plus sécurisée pour les applications présentant des vibrations ou des changements de température élevés. Choisissez le type de connexion en fonction de l'environnement d'exploitation et des exigences de maintenance.
Borniers modulaires et simplification du câblage
Les borniers modulaires aident à organiser le câblage complexe du panneau de commande en fournissant des points de connexion clairs entre le câblage de terrain et le câblage interne. Lorsqu'ils sont utilisés avec des bornes entièrement isolées, ils facilitent l'installation, l'identification et l'entretien du câblage. Les types de terminaux standardisés et les borniers étiquetés simplifient également le dépannage et les modifications futures tout en contribuant à réduire le temps de maintenance.
Conclusion
Vérifiez votre inventaire d'outillage actuel pour vous assurer que les techniciens utilisent des pinces à sertir à cliquet calibrées spécialement conçues pour les bornes isolées.
Cartographiez la disposition de vos panneaux pour identifier les zones à haute densité où des déconnexions rapides entièrement protégées accéléreront la maintenance sans compromettre la sécurité.
Définissez les risques environnementaux de votre application, y compris les températures extrêmes et l'exposition aux produits chimiques, pour sélectionner le matériau d'isolation approprié.
Demandez des échantillons techniques aux fabricants pour effectuer des tests de traction physique et vérifier la compatibilité avec vos calibres de fils spécifiques avant un achat en masse.
FAQ
Q : Quelle est la différence entre une borne entièrement isolée et une borne partiellement isolée ?
R : Une borne entièrement isolée recouvre l'ensemble du corps conducteur, y compris l'interface d'accouplement, pour éviter tout contact accidentel. Une borne partiellement isolée ne recouvre que le corps de sertissage du fil, laissant l'anneau métallique, la cosse ou le débranchement exposé à d'éventuels courts-circuits.
Q : Pourquoi utiliser des déconnexions rapides entièrement isolées dans l'automatisation industrielle ?
R : Ils offrent un équilibre critique entre vitesse et sécurité. Ils permettent aux techniciens de remplacer rapidement les composants défectueux tels que les relais ou les capteurs pendant la maintenance tout en protégeant complètement la connexion pour la protéger contre les courts-circuits accidentels dans les panneaux de commande densément remplis.
Q : Puis-je utiliser une pince standard pour sertir une borne isolée ?
R : Non. Les pinces standard appliquent une pression inégale, ce qui écrase l'isolant, coupe les brins de fil ou entraîne une connexion desserrée. Vous devez utiliser un outil de sertissage à cliquet calibré conçu spécifiquement pour les bornes isolées afin de garantir une liaison mécanique sécurisée et étanche aux gaz.
Q : Comment puis-je choisir entre une isolation en nylon et en vinyle ?
R : Choisissez le nylon pour les environnements difficiles. Il offre une résistance supérieure aux produits chimiques industriels, aux huiles et aux fluctuations extrêmes de température. Le vinyle convient aux environnements intérieurs standards à température contrôlée, mais devient cassant et se fissure lorsqu'il est exposé à des températures glaciales ou à des solvants agressifs.
Q : Que se passe-t-il si j'utilise une borne conçue pour un calibre de fil plus grand ?
R : L’utilisation d’une borne surdimensionnée entraîne une connexion sous-sertie. Le fil ne se comprime pas suffisamment, ce qui entraîne une résistance électrique élevée, une surchauffe localisée, un arc potentiel et une forte probabilité que le fil se détache sous l'effet d'une contrainte mécanique.
Q : Les bornes nues sont-elles toujours acceptables dans les panneaux de commande ?
R : Les bornes nues ne sont généralement acceptables que pour les points de mise à la terre dédiés boulonnés directement sur un châssis où les vibrations sont minimes et où il n'y a aucun risque de contact croisé avec des lignes d'alimentation sous tension ou de données sensibles. Sinon, des bornes isolées sont nécessaires.
