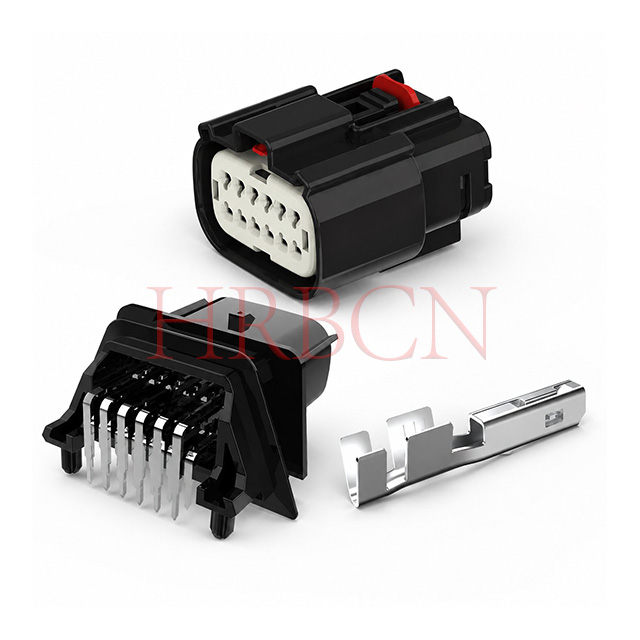

Fil imperméable à pas de 3,5 mm pour embarquer le connecteur

Définition du numéro de pièce

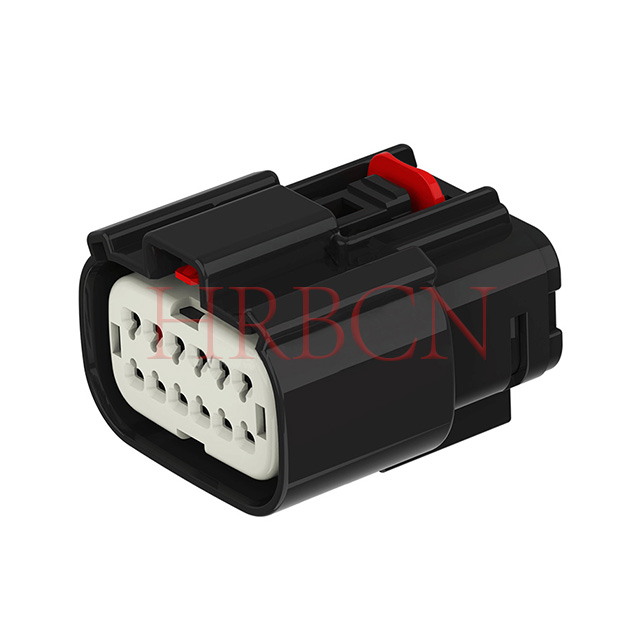

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

① : numéro de série d'article HRB

② : Nombre de broches par rangée : 2/3/4/6/8/10

③ : Code de saisie : type A/B/C/D

④ : HSG Couleur : B : noir, Y : jaune, LG : gris clair, DG : gris foncé, SG : gris pierre, N : naturel

⑤ : Couleur du joint annulaire : GN : vert, R : rouge

⑥ : C : avec CPA, vide : sans CPA

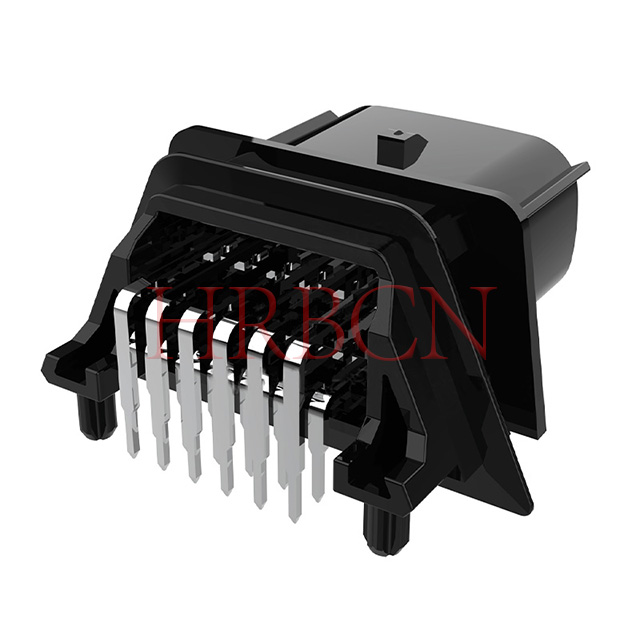

A-M35009-2xN-XC

        ①            ② ③④

① : numéro de série d'article HRB

② : Nombre de broches par rangée : 2/3/4/6/8/10

③ : Code de saisie : type A/B/C/D

④ : Couleur : noir, gris clair, gris foncé, gris pierre ;

Spécification de disposition des PCB

Type de connecteur : embase PCB pour faisceau de queue à souder

Épaisseur recommandée du PCB : 1,60 mm

Orientation du montage : installation de PCB horizontale à angle droit de 90 °

Norme de conformité

• Conforme à la spécification automobile LV214

• Entièrement conforme RoHS et REACH

• Certifié TUV

Avantages clés du produit

1. Double étanchéité IP67 et IP69K, résiste au lavage industriel à haute pression et à la pluie/poussière en extérieur

2. Conception de queue de soudure à angle droit de 90 °, ajustement parfait pour les cartes PCB standard de 1,6 mm

3. Le verrouillage secondaire CPA en option empêche le retrait du terminal en cas de vibrations à long terme

4. Les codes clés multi-types (A/B/C) évitent les erreurs de branchement par court-circuit transversal

5. Large plage de température adaptée aux moteurs automobiles, aux machines agricoles et à la surveillance extérieure

6. Certifications complètes : norme automobile LV214, conforme TUV, RoHS, REACH

7. Plusieurs options de couleurs de boîtier pour l'identification des circuits
