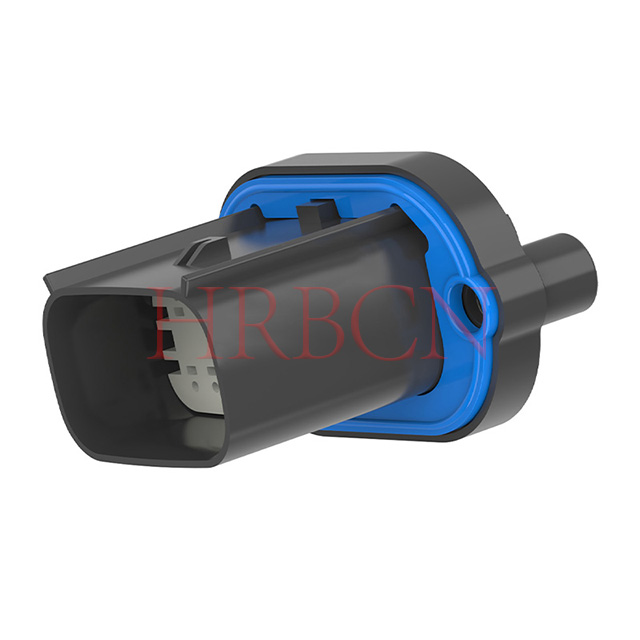

Connecteur fil à fil étanche IP67 et IP69K série A-M3500 avec montage sur panneau | DRH

Définition du numéro de pièce

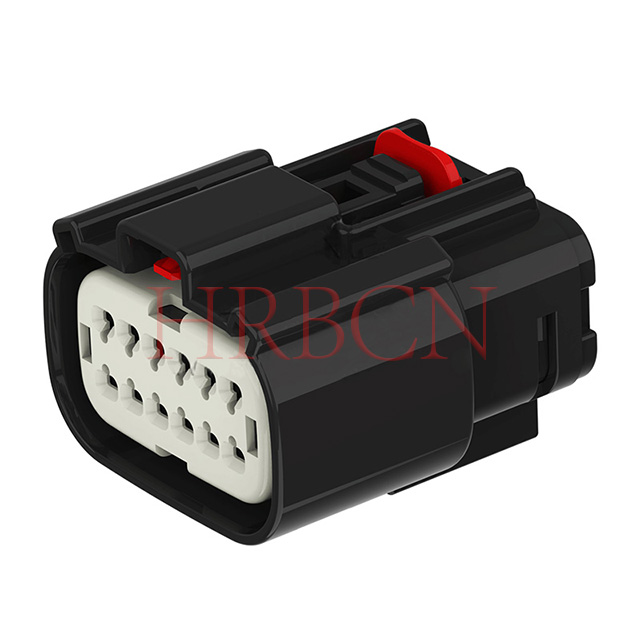

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

① : numéro de série d'article HRB

② : Nombre de broches par rangée : 2/3/4/6/8/10

③ : Code de saisie : type A/B/C/D

④ : HSG  Couleur : B : noir, Y : jaune, LG : gris clair, DG : gris foncé, SG : gris pierre, N : naturel

⑤ : Couleur du joint annulaire : GN : vert, R : rouge

⑥ : C : avec CPA, vide : sans CPA

A-M35008-2xN-XX

        ①            ② ③④

① : numéro de série d'article HRB

② : Nombre de broches par rangée : 2/3/4/6/8/10

③ : Code de saisie : type A/B/C/D

④ : Sans couleur d'écrou : B : Noir, LG : Gris clair, DG : Gris foncé, SG : Gris pierre ;

      Avec couleur d'écrou : C : noir, D :  gris clair, E : gris foncé, F : gris pierre ;

Spécification de couple pour les vis du panneau

Couple de serrage manuel standard :

Vis M3 : 0,6–0,8 N·m

Vis M4 : 1,0–1,2 N·m

Les clients doivent effectuer des tests sur la taille et le type réels de vis pour valider l'adéquation à leur application spécifique.

Avantages clés

1. Double protection IP67 et IP69K, résiste au lavage industriel haute pression

2. Deux styles d'installation : fil à fil en ligne et montage sur panneau à bride pour l'assemblage d'armoires

3. La combinaison de couleurs A/B/C/D empêche un mauvais accouplement entre différents circuits

4. Le verrouillage CPA en option améliore les performances anti-retour du terminal en cas de vibration

5. Large plage de température qui s'adapte aux environnements difficiles du moteur, de l'extérieur et de l'agriculture

6. Plusieurs options de couleurs de boîtier et de joint pour la différenciation des circuits

7. Couple de vis de montage standard M3/M4 pour une installation stable du panneau
