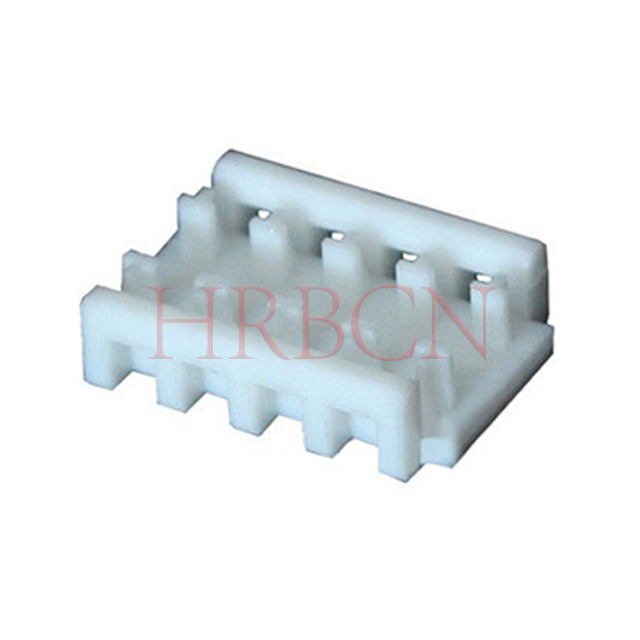

Couvercles antipoussière au pas de 2,54 mm série M2052

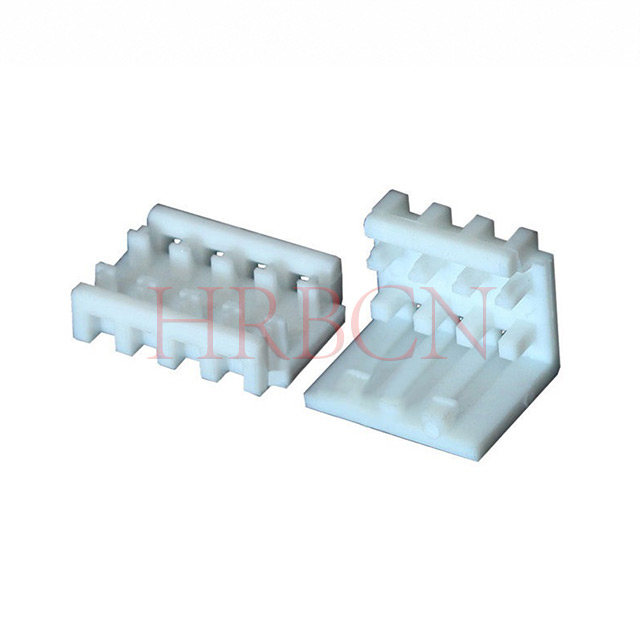

La série HRB M2052 comprend 90° et Housses anti-poussière 180°, spécialement développé pour les connecteurs IDC standard au pas de 2,54 mm. Fabriquées à partir de nylon 66 ignifuge de haute qualité conforme aux normes UL94V-0, ces housses offrent une isolation, une résistance au vieillissement et à l'usure exceptionnelles pour une utilisation fiable à long terme.
Adoptant une structure à encliquetage de précision, ils peuvent être installés et retirés facilement sans outils supplémentaires, et se verrouillent fermement pour éviter de tomber sous l'effet des vibrations. En tant qu'accessoires de protection efficaces, ils empêchent la poussière, l'humidité et les débris de pénétrer dans la zone de contact, empêchant ainsi l'oxydation des bornes, la corrosion et une mauvaise connexion électrique.
Disponible en couleur blanche et dans une gamme complète de broches de 2P à 24P, cette série est largement utilisée dans les systèmes de contrôle industriels, les appareils électroménagers, les équipements de communication et autres appareils électroniques.
État de disponibilité:
Quantité:
  • M2052R-NW, M2052-NW

  • HRB

  • 8536909000

Couvercle anti-poussière IDC à pas de 2,54


Définition du numéro de pièce HRB

M2052R-NW

    ①     ②③

①M2052 : série HRB

②Avec R : extrémité fermée (90°), sans R (vierge) :   passage (180°)

N : Nombre de circuits : 2-24

④W : la couleur est blanche

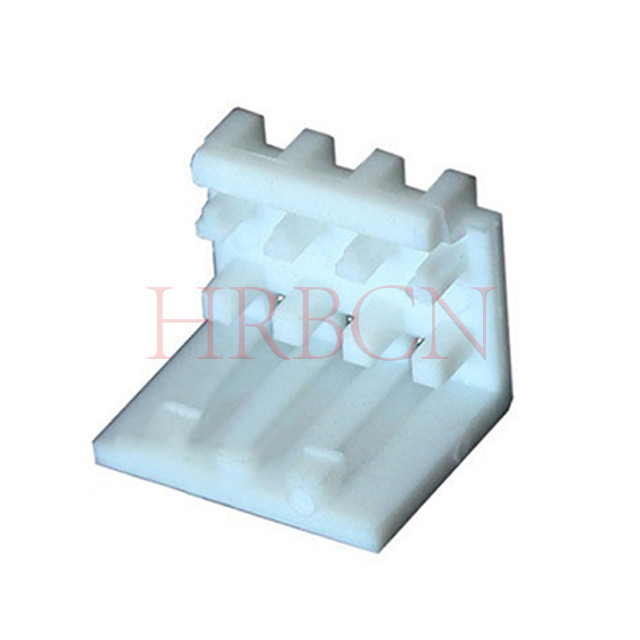

Dimension M2052R-NW

Dimension du couvercle anti-poussière M2052R-NW


Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions
TYPE  UL94V-0 Circuits Dim:  A Dim:  B TYPE  UL94V-0 Circuits Dim:  A Dim:  B
M2052R-2-W 2 5.05 2.54 M2052R-10-W 10 25.37 22.86
M2052R-3-W 3 7.60 5.08 M2052R-11-W 11 27.91 25.40
M2052R-4-W 4 10.14 7.62 M2052R-12-W 12 30.45 27.94
M2052R-5-W 5 12.67 10.16 M2052R-13-W 13 32.99 30.48
M2052R-6-W 6 15.21 12.70 M2052R-14-W 14 35.53 33.02
M2052R-7-W 7 17.75 15.24 M2052R-15-W 15 38.07 35.56
M2052R-8-W 8 20.29 17.78 M2052R-16-W 16 40.61 38.10
M2052R-9-W 9 22.83 20.32 M2052R-17-W 17 43.15 38.10











Dimension M2052-NW

Dimensions du cache anti-poussière pour l'alimentation M2052-NW

Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions
TYPE  UL94V-0 Circuits Dim:  A Dim:  B TYPE  UL94V-0 Circuits Dim:  A Dim:  B
M2052-2-W 2 5.05 2.54 M2052-10-W 10 25.37 22.86
M2052-3-W 3 7.60 5.08 M2052-11-W 11 27.91 25.40
M2052-4-W 4 10.14 7.62 M2052-12-W 12 30.45 27.94
M2052-5-W 5 12.67 10.16 M2052-13-W 13 32.99 30.48
M2052-6-W 6 15.21 12.70 M2052-14-W 14 35.53 33.02
M2052-7-W 7 17.75 15.24 M2052-15-W 15 38.07 35.56
M2052-8-W 8 20.29 17.78 M2052-16-W 16 40.61 38.10
M2052-9-W 9 22.83 20.32 M2052-17-W 17 43.15 38.10


Principales fonctionnalités

M2052R-NW

  • Pas standard de 2,54 mm, entièrement adapté aux connecteurs IDC de la série M2050R

  • Structure fermée pour câblage de terminaison d'extrémité

  • Assemblage encliquetable sans outil avec serre-câble intégré

  • PET ignifuge UL94V-0, robuste et longue durée de vie

M2052-NW

  • Pas standard de 2,54 mm, compatible avec la série M2050 IDC

  • Conception de traversée pour câblage continu en guirlande

  • Montage facile par encliquetage sans outils auxiliaires

  • PET ignifuge UL94V-0, performances mécaniques stables


Utilisation avec extrémité fermée et alimentation via IDC

La série M2052R est utilisée avec la série M2050R à extrémité fermée

La série M2052 est utilisée avec l'alimentation via  la série M2050

2.54 Accouplement IDC



Foire aux Questions pour Cache-poussière pour connecteur IDC au pas de 2,54 mm


FAQ technique

Q : À quel emplacement s'adapte ce cache-poussière ?

R : Il est conçu pour les connecteurs IDC standard au pas de 2,54 mm, avec des dimensions précises pour une correspondance parfaite.

Q : De quel matériau est fait le cache-poussière ?

R : Il adopte un plastique technique ignifuge de haute qualité, isolant, durable et conforme à la norme UL94V-0.

Q : Quelle est la fonction principale de ce produit ?

R : Il bloque efficacement la poussière et l'humidité, empêchant l'oxydation des bornes, les mauvais contacts et les courts-circuits pour protéger les connecteurs IDC.

Q : Est-il facile à installer et à retirer ?

R : Oui. Il présente une structure à encliquetage, aucun outil requis pour une installation et un démontage rapides.

Q : Peut-il fonctionner dans des environnements vibrants ?

R : La boucle de verrouillage intégrée assure une fixation serrée. Il ne tombera pas accidentellement sous des vibrations normales.


FAQ sur les achats

Q : Fournissez-vous des cache-poussière pour différents nombres de broches ?

R : Oui. Nous proposons une gamme complète du 2P au 24P. Veuillez nous indiquer la position exacte dont vous avez besoin pour un devis.

Q : Quelle est votre quantité minimum de commande ?

R : Nous prenons en charge les commandes groupées et les commandes en petits lots. MOQ est négociable en fonction de vos besoins.

Q : Cette housse peut-elle remplacer des pièces d'autres marques ?

R : Il est entièrement compatible avec la série IDC grand public de 2,54 mm.

Q : Quels sont vos délais de livraison ?

R : Les produits standard sont en stock et peuvent être expédiés dans les 3 à 7 jours ouvrables après la confirmation de la commande.

Q : Acceptez-vous des services personnalisés ?

R : Des couleurs personnalisées et des spécifications spéciales sont disponibles. N'hésitez pas à nous faire part de vos demandes détaillées.


Note actuelle
3A CA CC
Tension nominale
250 V CA CC
Température de fonctionnement
-40 ºC à +105 ºC
Résistance des contacts
10 mΩ maximum
Résistance d"isolation
5000 mΩ min
Résistance à la tension
750 V CA/minute
Matériel
Nylon66 UL94V-0
