M2051R-N
HRB
8536909000

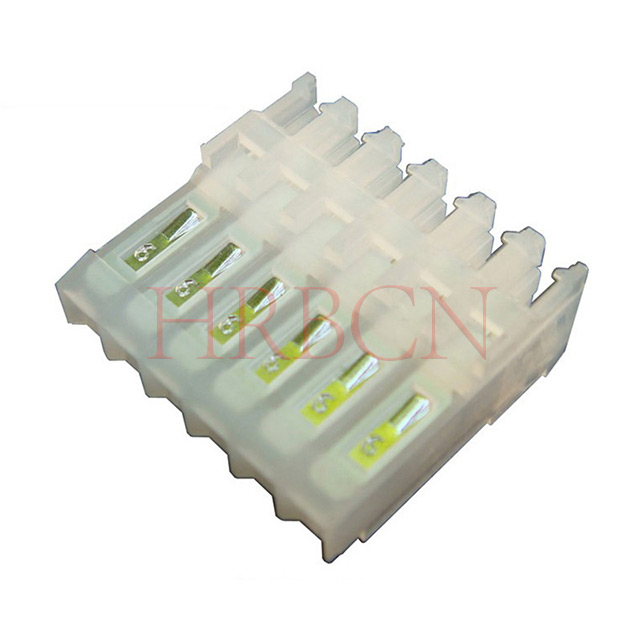

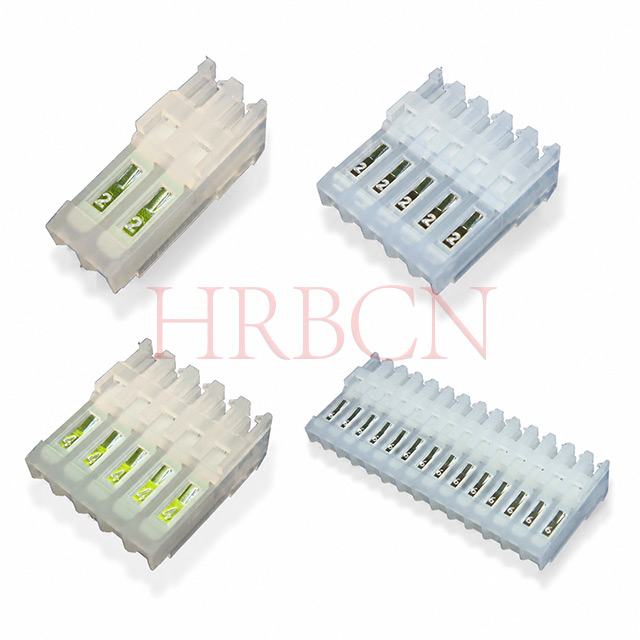

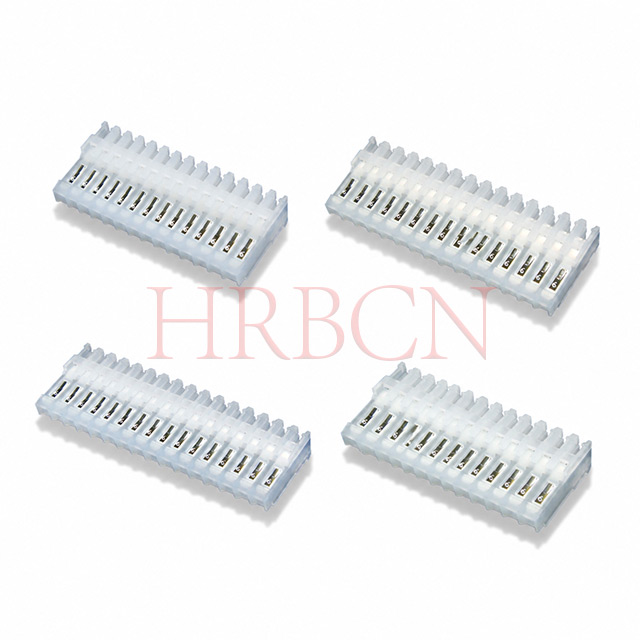

Notre série M2051R-N est un connecteur IDC à angle droit à extrémité fermée de 2,54 mm, conforme aux normes de l'industrie, conçu sans languettes de polarisation, allant de 2 broches à 24 broches pour couvrir des demandes de câblage diversifiées. Différent de la version polarisée M2051R-NR avec cosses anti-retour, ce modèle non polarisé prend en charge une insertion réversible gratuite à 180° pour améliorer la flexibilité d'assemblage et réduire les coûts de stockage, idéal pour les positions de câblage bien marquées avec un faible risque de mauvais accouplement.
Le boîtier arrière fermé verrouille fermement le câble pour empêcher l'arrachement du fil sous l'effet des vibrations, tandis que la sortie verticale du fil à 90° permet d'économiser un espace intérieur précieux à l'intérieur du boîtier compact de l'équipement. Adoptant la technologie de perçage IDC éprouvée, aucun dénudage ou soudure n'est nécessaire pour raccourcir le cycle de production. Compatible avec l'embase PCB universelle M2545/M2545R et le capuchon anti-poussière M2053 pour protéger les bornes contre la poussière et l'humidité. Le boîtier en nylon UL94V-2 et les contacts plaqués étain/or en option répondent à la norme mondiale RoHS, largement appliquée dans les appareils électroménagers axés sur les coûts, les pilotes de LED, les modules de contrôle basse consommation et le câblage point à point interne de l'électronique grand public générale.
M2051R-N
① ②③④
①M2051 : série HRB
②Avec R : extrémité fermée 90 °
③N : Nombre de broches : 2-24
④ Sans R (vierge) : sans languettes polarisantes

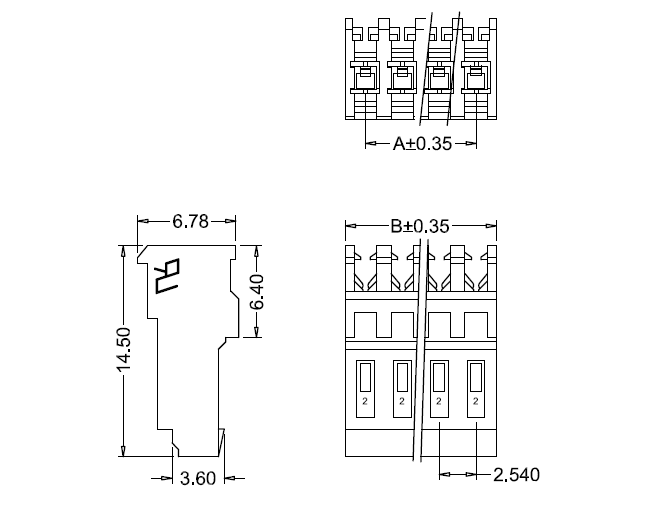

| Numéro de pièce . | Dimensions | Numéro de pièce . | Dimensions | Numéro de pièce . | Dimensions | ||||||
| UL94V-2 | Circuits | Dim: A | Dim: B | UL94V-2 | Circuits | Dim: A | Dim: B | UL94V-2 | Circuits | Dim: A | Dim: B |
| M2051R-2 | 2 | 2.54 | 5.08 | M2051R-10 | 10 | 22.86 | 25.40 | M2051R-18 | 18 | 43.18 | 45.72 |
| M2051R-3 | 3 | 5.08 | 7.62 | M2051R-11 | 11 | 25.40 | 27.94 | M2051R-19 | 19 | 45.72 | 48.26 |
| M2051R-4 | 4 | 7.62 | 10.16 | M2051R-12 | 12 | 27.94 | 30.48 | M2051R-20 | 20 | 48.26 | 50.80 |
| M2051R-5 | 5 | 10.16 | 12.70 | M2051R-13 | 13 | 30.48 | 33.02 | M2051R-21 | 21 | 50.80 | 53.34 |
| M2051R-6 | 6 | 12.70 | 15.24 | M2051R-14 | 14 | 33.02 | 35.56 | M2051R-22 | 22 | 53.34 | 55.88 |
| M2051R-7 | 7 | 15.24 | 17.78 | M2051R-15 | 15 | 35.56 | 38.10 | M2051R-23 | 23 | 55.88 | 58.42 |
| M2051R-8 | 8 | 17.78 | 20.32 | M2051R-16 | 16 | 38.10 | 40.64 | M2051R-24 | 24 | 58.42 | 60.96 |
| M2051R-9 | 9 | 20.32 | 22.86 | M2051R-17 | 17 | 40.64 | 43.18 | ||||
Principales fonctionnalités

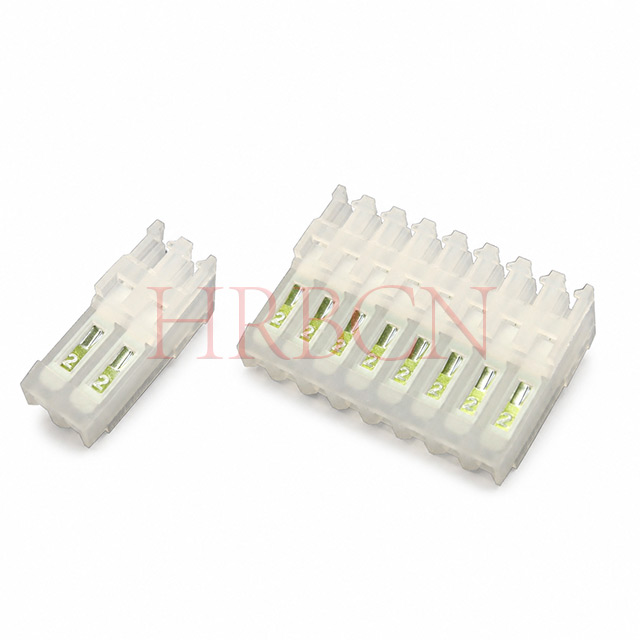

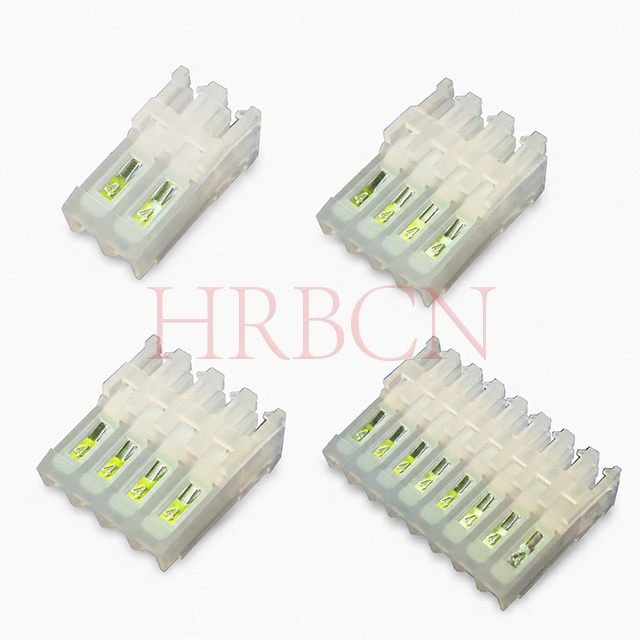

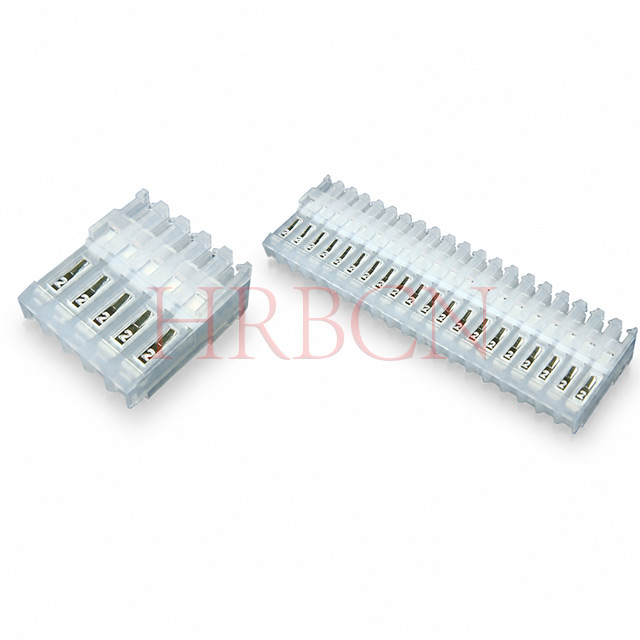

IDC standard au pas de 2,54 mm, convient aux conducteurs discrets AWG22-26
La conception à extrémité fermée permet d'économiser de l'espace de câblage intégré pour une conception compacte
Aucune languette polarisante n'offre une plus grande flexibilité d'accouplement
Terminaison IDC sans soudure, assemblage rapide sans outil
Correspond aux embases PCB M2545 et M2545R pour une connexion fil-à-carte
S'adapte au couvercle M2053 pour protéger les contacts contre la poussière et l'humidité.
Boîtier ignifuge UL94V-2, conforme RoHS
Conçu pour être associé aux couvercles de boîtier de la série M2053 , empêchant efficacement la poussière, l'humidité et les débris étrangers d'endommager les bornes de contact exposées.
M2051R-N : accouplement indirect de PCB ; s'accouple aux embases PCB des séries M2545 et M2545R pour obtenir une interconnexion fil-à-carte fiable.


Q2 : Quelles sont les différences d'application : avec ou sans languettes polarisantes?
Les réponses sont ci-dessous :
①Avec languettes polarisantes
Dispose de languettes de polarisation intégrées qui garantissent une orientation d'accouplement correcte.
Empêche une insertion incorrecte et réduit le risque de mauvais câblage ou d'erreurs de connexion.
Recommandé pour les applications où un assemblage fiable et sans erreur est essentiel.
Disponible avec des languettes de polarisation intégrées pour éviter un accouplement incorrect et garantir une orientation correcte du connecteur lors de l'assemblage
②Sans languettes polarisantes
Conception de connecteur standard sans fonctionnalités de polarisation.
Offre une plus grande flexibilité d'accouplement mais nécessite un alignement approprié lors de l'installation.
Convient aux applications où l'orientation du connecteur est clairement identifiée et le risque de mauvais accouplement est faible.
Des versions non polarisées sont également disponibles pour les applications où le détrompage n'est pas requis.
Remarque : les performances de sertissage électrique et IDC sont identiques pour les deux versions.
R : Oui, la structure de traversée permet un câblage en ligne continu sans couper le faisceau fini.
Q7 : Quels sont les avantages d’un connecteur à extrémité fermée IDC à 90 ° ?
R : Les principaux avantages comprennent :
Fiabilité mécanique supérieure grâce à la terminaison de câble interne et à la réduction des contraintes sur les contacts IDC.
Acheminement des câbles compact, nécessitant un espace de sortie de câble d'un seul côté.
Intégrité du signal améliorée avec un minimum de tronçons de câble et des réflexions de signal réduites.
Assemblage simplifié, car le câble se termine à un seul endroit.
Applications typiques : assemblages de câbles point à point, systèmes de contrôle, modules de distribution d'énergie et équipements industriels.
Q8 : Quel type de connecteur dois-je choisir : IDC à extrémité fermée ou alimentation via IDC ?
R : La sélection dépend des exigences de votre candidature :
| Connecteur recommandé pour | l'application |
|---|---|
| Connexions point à point | Extrémité fermée IDC 90° |
| Conceptions à espace limité | Extrémité fermée IDC 90° |
| Environnements à fortes vibrations | Extrémité fermée IDC 90° |
| Câblage en guirlande | Traversée IDC 180° |
| Systèmes multi-cartes | Traversée IDC 180° |
| Architectures de bus ou d'E/S distribuées | Traversée IDC 180° |
| Assemblages de câbles sensibles aux coûts | Traversée IDC 180° |
