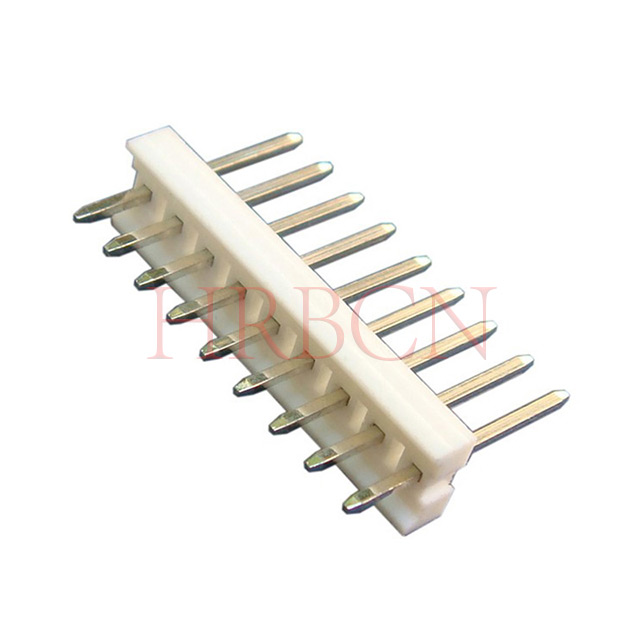

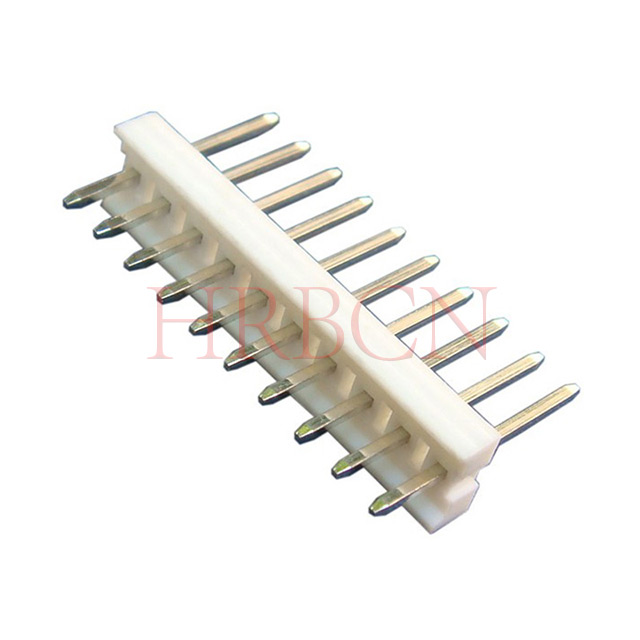

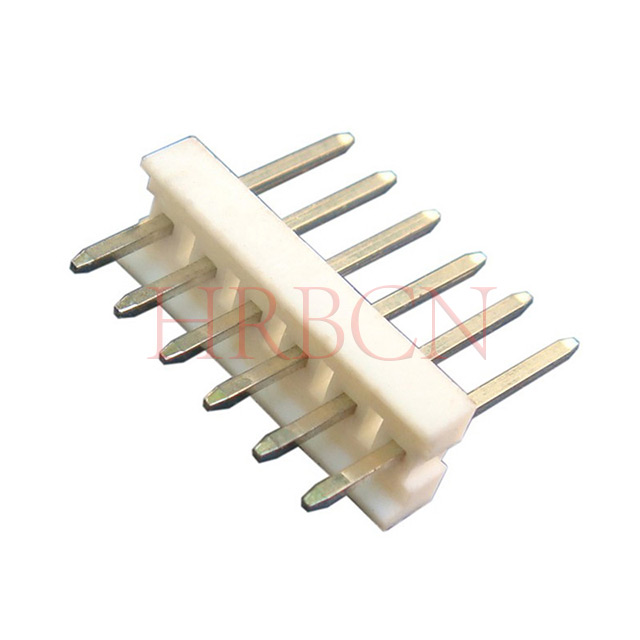

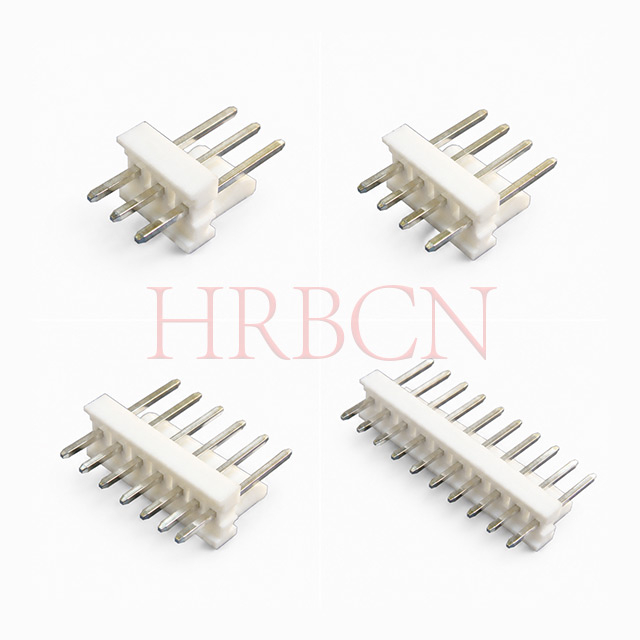

M2545-NK Embase fil vertical vers carte 2,54 mm | DGRH

Partager sur:

M2545-NK Embase fil vertical vers carte 2,54 mm | DGRH

L'embase fil-à-carte verticale M2545-NK adopte un pas central standard de 2,54 mm et une conception à une rangée avec une structure de montage traversante. Équipé de contacts carrés étamés et d'un boîtier ignifuge, il présente une structure polarisée et un verrouillage par friction pour garantir un accouplement stable. Disponible en plusieurs nombres de broches standard, cette série est entièrement compatible avec les assemblages de câbles IDC courants et les prises correspondantes. Il offre des performances électriques et mécaniques fiables, largement appliquées dans les scénarios de connexion de signaux et de faible puissance pour les appareils électroniques. Tous les produits sont conformes aux normes mondiales de protection de l'environnement.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
M2545-NK
Marque de produit:
HRB
code produit:
8536909000

Embase fil-à-carte verticale à pas de 2,54 mm (0,100 '), rangée simple, montage traversant

Définition du numéro de pièce du HRB

M2545-NK

① ②③④

①M2545 : série HRB

②Vierge : verticale

③N : Nombre de broches : 2-16

④K : Enveloppé

Dimension M2545-NK

Numéro de pièce HRB.		Dimensions		Numéro de pièce.		Dimensions
TYPE UL94V-0	Circuits	Dim: A	Dim: B	TYPE UL94V-0	Circuits	Dim: A	Dim: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86

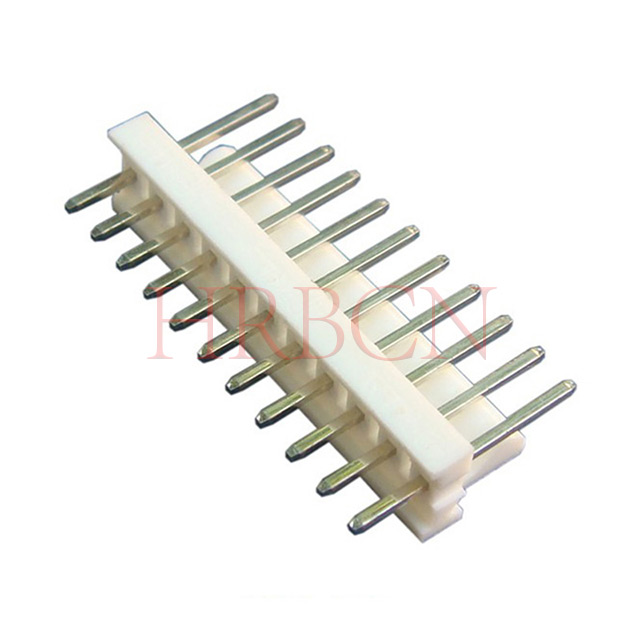

M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56

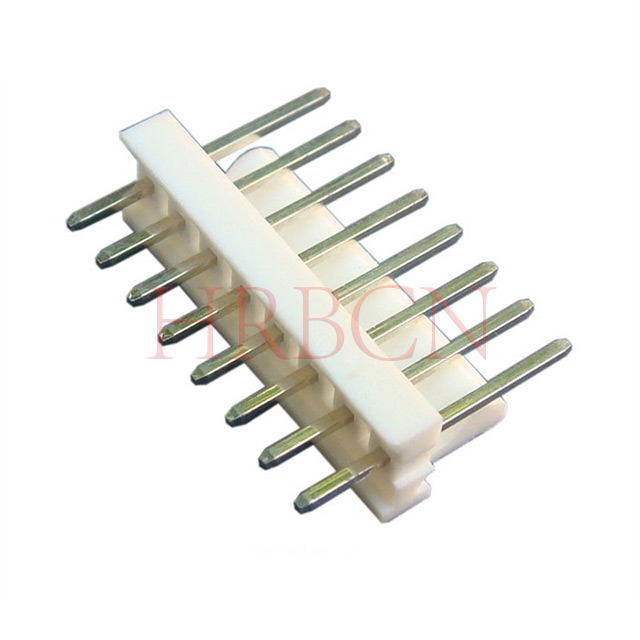

M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Spécifications clés

Propriétés mécaniques et physiques

Pas : ligne centrale de 2,54 mm / .100'
Configuration : Une seule rangée, orientation verticale droite à 180 °
Style de montage : soudure DIP traversante
Positions disponibles : 2 à 16 broches, nombre de broches personnalisé acceptable
Matériau du boîtier : polyester ignifuge UL94 V-0
Matériau de contact : Laiton avec étamage pur
Température de fonctionnement : -40°C à +130°C

Caractéristiques électriques

Courant nominal : 4 A (maximum par contact)
Tension nominale : 250 V CA
Résistance de contact : 3 mΩ maximum.
Résistance d'isolation : 5 000 MΩ min.
Tension de tenue : 2200 V/AC (1 minute)

Performances de soudure

Température de soudure recommandée : 245°C ±0,5°C
Durée de soudure : 4 ± 0,5 secondes
Capacité portante structurelle entre le boîtier et la goupille : ≥ 2,0 kg

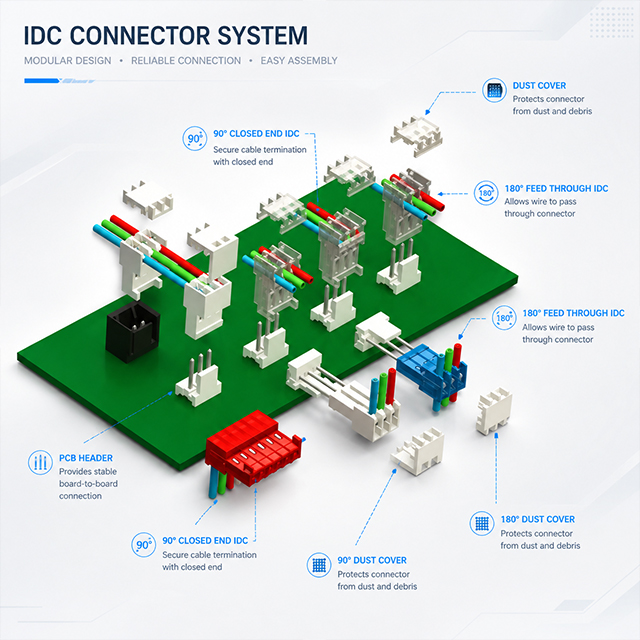

Schéma d'accouplement

Accouplement avec IDC à extrémité fermée à 90°

Accouplement avec alimentation à 180° via IDC

Montage sur circuit imprimé d'accouplement de connecteur de 2,54 mm

Foire aux questions (FAQ)

FAQ technique

Q : Quels connecteurs homologues fonctionnent avec ce connecteur vertical ?

R : Il correspond aux connecteurs IDC standard au pas de 2,54 mm, y compris les assemblages de câbles IDC à extrémité fermée à 90° et à traversée à 180° pour un accouplement universel fil à carte.

Q : Puis-je personnaliser le nombre de broches ou des spécifications spéciales ?

R : Les options standard vont de 2 broches à 16 broches. Une longueur de broche personnalisée, un placage spécial et des positions non standard sont disponibles sur demande.

Q : Quelle méthode de soudure convient à ce connecteur ?

R : Il prend en charge le soudage à la vague et le soudage manuel. Veuillez suivre les paramètres standard de température de soudage sans plomb pour un effet de soudage stable.

Q : Quel est le pas et le type de montage de ce connecteur ?

R : Il adopte un pas standard de 2,54 mm (0,100 '), une conception verticale à une rangée à 180°, un montage DIP traversant pour l'installation du PCB.

FAQ sur les achats

Q : Avez-vous cet embase fil-à-carte verticale en stock ?

R : La plupart des tailles de broches standard sont en stock. Pour les commandes importantes ou les spécifications personnalisées spéciales, veuillez confirmer le délai de livraison avec notre équipe commerciale à l'avance.

Q : Quel est le MOQ pour cette série ?

R: Nous prenons en charge une faible quantité minimum de commande, les exemples de commandes à l'essai et les commandes en gros en gros sont les bienvenus.

Q : Puis-je mélanger différents modèles de broches en une seule commande ?

R : Oui, un envoi mixte de différentes configurations de broches est acceptable pour répondre aux besoins d'approvisionnement de votre projet.

Q : Quel est le délai de production pour les commandes groupées ?

R : Les marchandises en stock peuvent être expédiées dans un délai de 3 à 5 jours ouvrables. Les commandes en rupture de stock et personnalisées prennent environ 4 à 6 semaines selon la quantité.

Q : Pouvez-vous fournir des documents d’exportation et des rapports de test ?

R : Nous pouvons fournir une facture commerciale, une liste de colisage, un certificat d’origine, un certificat RoHS et des rapports de tests de performances mécaniques.

Q : Puis-je obtenir des échantillons gratuits à tester ?

R : Des échantillons d’évaluation gratuits sont fournis, les clients ne doivent supporter que les frais de transport par messagerie. Les échantillons peuvent être organisés dans un délai de 1 à 3 jours ouvrables.
