Questions fréquemment posées
FAQ technique
Q1 : Quel calibre de fil convient à l'alimentation M2051-NR via IDC ?
R : Conçu pour les conducteurs simples discrets AWG22~26, pas standard de 2,54 mm.
Q2 : Quelles sont les différences d'application : avec ou sans languettes polarisantes?
Les réponses sont ci-dessous :

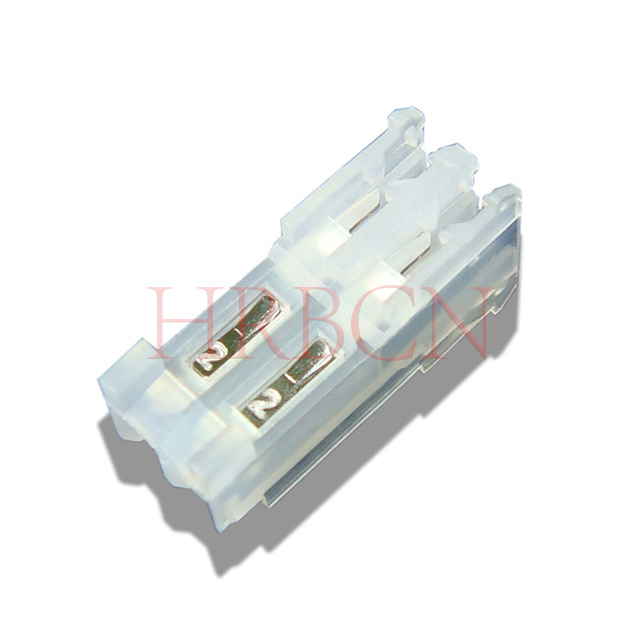

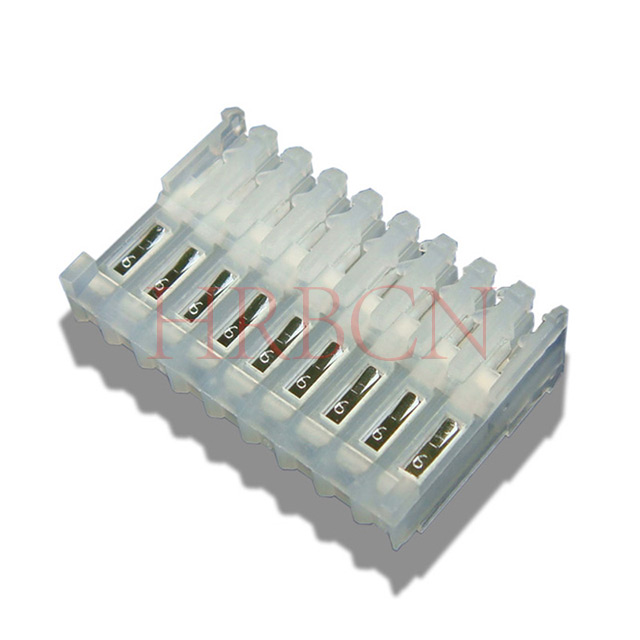

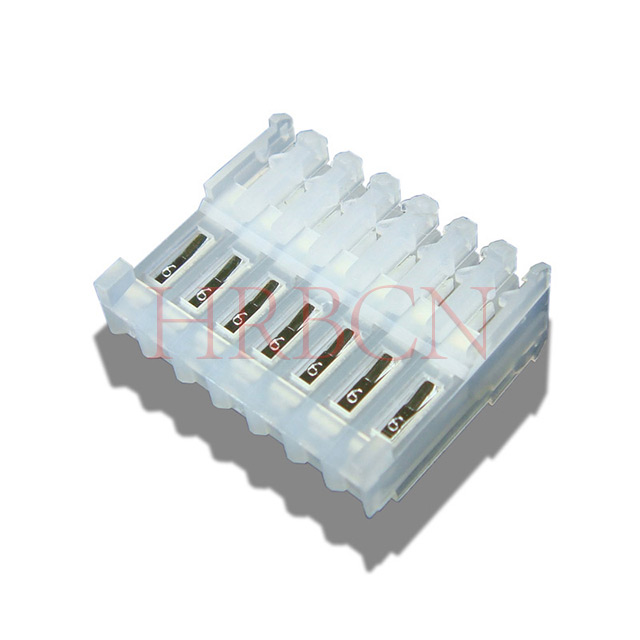

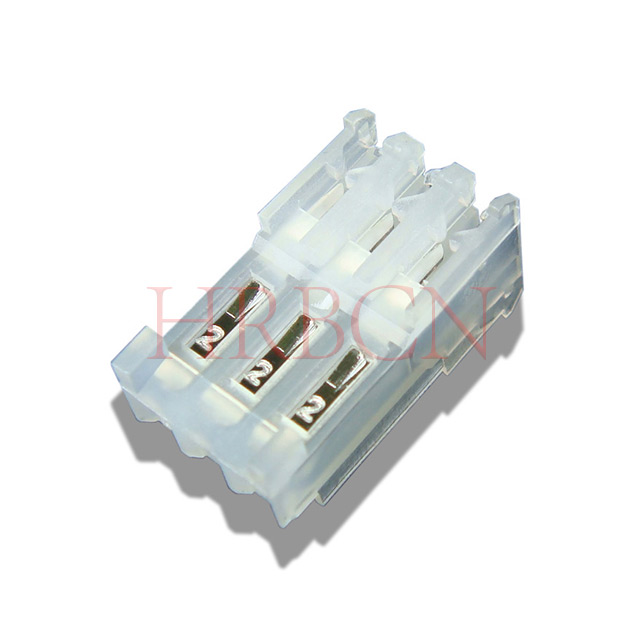

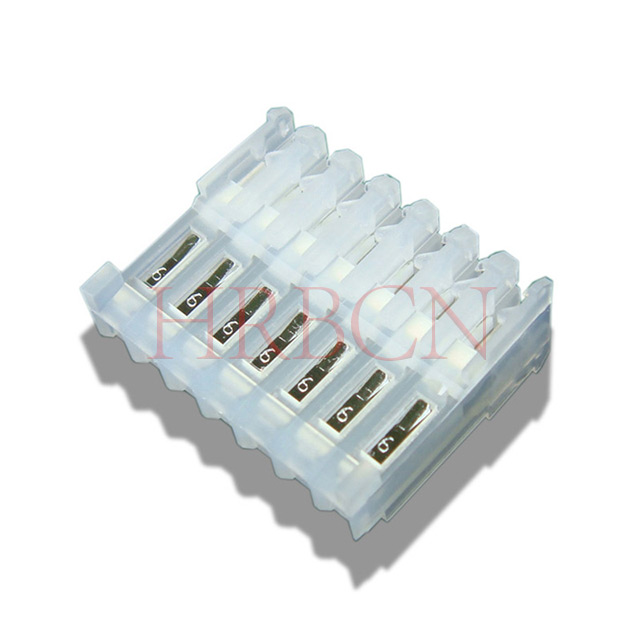

①Avec languettes polarisantes
Dispose de languettes de polarisation intégrées qui garantissent une orientation d'accouplement correcte.
Empêche une insertion incorrecte et réduit le risque de mauvais câblage ou d'erreurs de connexion.
Recommandé pour les applications où un assemblage fiable et sans erreur est essentiel.
Disponible avec des languettes de polarisation intégrées pour éviter un accouplement incorrect et garantir une orientation correcte du connecteur lors de l'assemblage
②Sans languettes polarisantes
Conception de connecteur standard sans fonctionnalités de polarisation.
Offre une plus grande flexibilité d'accouplement mais nécessite un alignement approprié lors de l'installation.
Convient aux applications où l'orientation du connecteur est clairement identifiée et le risque de mauvais accouplement est faible.
Des versions non polarisées sont également disponibles pour les applications où le détrompage n'est pas requis.
Remarque : les performances de sertissage électrique et IDC sont identiques pour les deux versions.
Q3 : Cet IDC peut-il s'accoupler directement avec l'en-tête PCB ?R : Connexion PCB indirecte uniquement, à associer avec un embase PCB verticale M2545 et un embase PCB à angle droit M2545R pour un assemblage fil-à-carte.
Q4 : Une housse de protection assortie est-elle disponible ?R : Compatible avec le couvercle de la série M2053 pour protéger les broches de la poussière, de l'humidité et des débris.
Q5 : Matériau et qualité d'inflammabilité du boîtier de l'isolateur ?R : nylon ignifuge UL94V-2 ; contacts en alliage de cuivre étamé, conformes RoHS.
Q6 : Peut-il réaliser un câblage en guirlande au milieu du câble ?R : Oui, la structure de traversée permet un câblage en ligne continu sans couper le faisceau fini.
Q7 : Quels sont les avantages d’un connecteur d’alimentation IDC à 180 ° ?
R : Les principaux avantages comprennent :
Prend en charge le câblage en guirlande, permettant d'installer plusieurs connecteurs sur un seul assemblage de câbles.
Réduit les coûts de câbles et d’assemblage en minimisant le nombre de faisceaux de câbles séparés requis.
Idéal pour les architectures de bus et les systèmes d'E/S distribuées.
Simplifie la maintenance sur le terrain, car les appareils individuels peuvent souvent être déconnectés sans remplacer l'ensemble du câble.
Applications typiques : modules d'E/S industriels, systèmes d'affichage LED, réseaux de contrôle et assemblages multicartes.
Q8 : Quel type de connecteur dois-je choisir : IDC à extrémité fermée ou alimentation via IDC ?
R : La sélection dépend des exigences de votre candidature :
| Connecteur recommandé pour | l'application |
|---|
| Connexions point à point | Extrémité fermée IDC 90° |
| Conceptions à espace limité | Extrémité fermée IDC 90° |
| Environnements à fortes vibrations | Extrémité fermée IDC 90° |
| Câblage en guirlande | Traversée IDC 180° |
| Systèmes multi-cartes | Traversée IDC 180° |
| Architectures de bus ou d'E/S distribuées | Traversée IDC 180° |
| Assemblages de câbles sensibles aux coûts | Traversée IDC 180° |
FAQ sur les commandes
Q1 : Nombre de broches disponibles pour la série M2051R-NR ?
R : Gamme standard de 2P à 24P, positions de broches personnalisées négociables lors de la commande en gros.
Q2 : Quel est votre MOQ pour les articles en stock régulier ?R : Petit MOQ pour les spécifications en stock ; La couleur/les spécifications personnalisées nécessitent une quantité de commande minimum plus élevée.
Q3 : Délai de livraison pour l’échantillon et la production de masse ?R : Les échantillons sont expédiés dans un délai de 1 à 3 jours ouvrables ; commandes groupées environ 7 à 15 jours ouvrables en fonction de la quantité.
Q4 : Pouvons-nous personnaliser la couleur du boîtier ou le placage de contact ?R : Noir personnalisé/autre couleur du boîtier, contacts plaqués or disponibles pour les commandes en gros volume.
Q5 : Des échantillons gratuits sont-ils disponibles pour les tests clients ?R : Échantillons gratuits en petite quantité offerts, l’acheteur couvre le fret international.
