Dans la fabrication de gros volumes d'appareils électroménagers, de systèmes CVC et de contrôles industriels, la fiabilité des connexions dicte les performances du cycle de vie du système. L’intégrité d’une connexion fil à carte ou fil à fil est primordiale. La sélection d’une mauvaise méthode de fixation des fils entraîne de graves problèmes de production. Vous pourriez être confronté à des goulots d’étranglement lors de l’assemblage et à des frais généraux d’outillage excessifs dans l’usine. Alternativement, vous pourriez rencontrer des pannes induites par les vibrations et une maintenance sur le terrain coûteuse après le déploiement. Ce guide fournit une évaluation technique des connecteurs autodénudants et des bornes à vis. Nous comparons leurs propriétés mécaniques, l'évolutivité de l'assemblage et leur fiabilité à long terme. Les équipes d'ingénierie peuvent utiliser ces données pour spécifier la méthode de terminaison de connecteur optimale pour les exigences exactes de leur application.
Automatisation ou assemblage manuel : les connecteurs RAST IDC permettent une production de faisceaux automatisée et à grande vitesse en éliminant le dénudage et le sertissage des fils, tandis que les bornes à vis RAST nécessitent une préparation manuelle des fils et une application précise du couple.
Résistance aux vibrations et à l'environnement : les terminaisons IDC créent un joint soudé à froid, étanche aux gaz, très résistant aux vibrations, tandis que les bornes à vis sont susceptibles de se desserrer sous l'effet des cycles thermiques et des chocs mécaniques sans atténuation appropriée.
Configurations de câblage et types de câbles : IDC excelle dans les configurations de câbles plats, de câbles plats et de conduites/prises complexes, tandis que les bornes à vis offrent une flexibilité supérieure pour les fils discrets et les sections transversales variées.
Facilité d'entretien sur le terrain : les bornes à vis permettent des réparations rapides sur le terrain et acceptent une plus grande variété de calibres de fils, ce qui les rend idéales pour les applications à faible volume, hautement personnalisées ou nécessitant une maintenance lourde.
Ce que signifie la norme RAST pour les connexions filaires
RAST (Raster Anschluss Steck Technik) est une norme de connecteur largement utilisée dans les appareils électroménagers pour améliorer la fiabilité des connexions, éviter les erreurs d'accouplement et simplifier l'assemblage automatisé. RAST 2.5 présente un pas de 2,5 mm pour les circuits de signaux compacts et à faible courant, tandis que RAST 5.0 utilise un pas de 5,0 mm pour les applications à courant plus élevé telles que les moteurs et les éléments chauffants. La sélection du bon connecteur nécessite d'évaluer les courants nominaux, la compatibilité du calibre des fils, la rétention mécanique et les conditions environnementales.
Facteurs clés dans la sélection des connexions de fils RAST
Facteur | Considération de sélection |
Note actuelle | Adaptez la capacité du connecteur aux charges électriques |
Calibre de fil | Vérifier les tailles de conducteur prises en charge |
Résistance mécanique | Assurer une rétention fiable des fils |
Résistance environnementale | Tenez compte de la température, de l’humidité et des vibrations |
Méthode de résiliation | Équilibrer l’efficacité de l’assemblage et les besoins de maintenance |

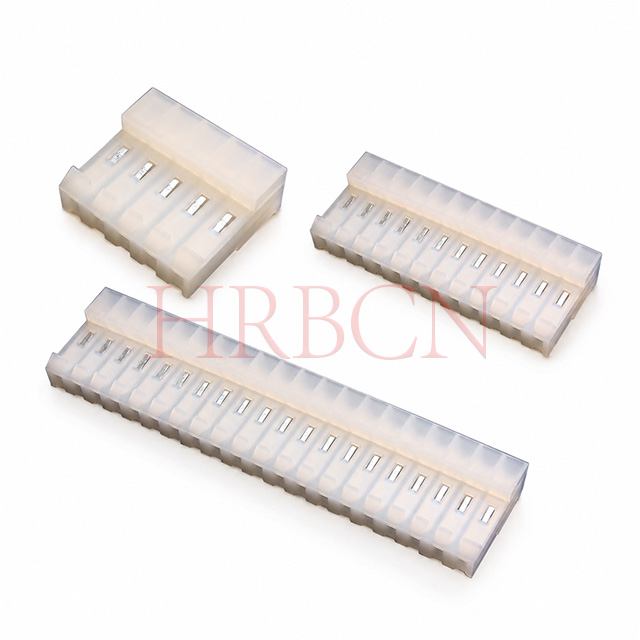

Connecteurs RAST IDC : mécaniques et réalités des applications
Les connecteurs RAST IDC utilisent la technologie de déplacement d'isolant pour connecter les fils sans retirer leur isolation. Cette méthode permet une terminaison rapide et cohérente et est particulièrement adaptée à la fabrication automatisée de faisceaux de câbles.
Comment fonctionnent les connecteurs RAST IDC
Les bornes IDC comportent des fentes métalliques spécialement conçues qui déplacent l'isolation du fil et établissent un contact électrique avec le conducteur. Une force d'insertion appropriée et des spécifications de fil compatibles aident à créer des connexions stables et à faible résistance sans opérations de dénudage ou de sertissage séparées.
Principaux avantages des connecteurs RAST IDC
Avantage | Avantage |
Pas de dénudage des fils | Réduit les étapes de préparation |
Résiliation automatisée | Améliore l’efficacité de la production |
Connexions cohérentes | Réduit les variations d’assemblage manuel |
Conception compacte | Prend en charge les configurations de harnais peu encombrantes |
Connexion en série | Permet des configurations de câblage en boucle compatibles |
Limites et considérations de conception
Les connecteurs RAST IDC nécessitent une compatibilité précise entre la géométrie des bornes, le calibre du fil, l'épaisseur de l'isolation et la construction du conducteur. Une sélection de fil ou une profondeur d'insertion incorrecte peut compromettre la fiabilité électrique. La terminaison IDC peut également nécessiter un équipement spécialisé, et les connexions endommagées doivent souvent être remplacées plutôt que réutilisées.
Applications typiques
Les connecteurs RAST IDC sont couramment utilisés dans les machines à laver, les réfrigérateurs, les systèmes CVC, les équipements d'éclairage et les tableaux de commande d'appareils. Ils sont particulièrement utiles pour la production en grand volume où une terminaison de fil efficace, un câblage compact et une qualité d'assemblage constante sont des priorités.
À retenir : les connecteurs RAST IDC sont bien adaptés à la fabrication automatisée, offrant une terminaison efficace et des connexions fiables lorsque les spécifications des câbles et les processus d'installation sont correctement contrôlés.
Bornes à vis RAST : mécanique et réalités d'application
Les bornes à vis RAST utilisent un serrage mécanique pour sécuriser les fils électriques, offrant une installation flexible et des connexions électriques fiables. Leurs performances dépendent de la bonne préparation du fil, du couple de serrage et des conditions de fonctionnement.
Comment fonctionnent les bornes à vis RAST
Les bornes à vis fixent les conducteurs dénudés à l'aide d'une vis filetée ou d'un mécanisme de serrage à cage. Un serrage approprié crée un contact électrique stable tout en évitant les connexions desserrées et une résistance excessive. Le respect des valeurs de couple spécifiées par le fabricant permet d'éviter les dommages aux câbles et la surchauffe.
Principaux avantages des bornes à vis RAST
Avantage | Avantage |
Compatibilité des fils | Prend en charge différents types et tailles de fils dans les limites nominales |
Installation facile | Utilise des outils d'installation courants |
Entretien sur le terrain | Permet un remplacement et une inspection pratiques des fils |
Connexion sécurisée | Fournit une rétention mécanique fiable |
Gestion de la puissance | Prend en charge les applications à courant plus élevé lorsqu'elles sont correctement évaluées |
Limites et considérations de conception
Les bornes à vis RAST nécessitent plus d'assemblage manuel que les connecteurs IDC car les fils doivent être dénudés, insérés et serrés individuellement. Un couple, des vibrations et des cycles thermiques inappropriés peuvent réduire la fiabilité de la connexion au fil du temps. L’utilisation d’outils calibrés et le respect des directives d’installation permettent de minimiser ces risques.
Applications typiques
Les bornes à vis RAST ou les conceptions de bornes à vis compatibles peuvent être utilisées dans les panneaux de commande industriels, les équipements CVC, les systèmes d'éclairage et les ensembles de distribution d'énergie où un câblage flexible et une maintenance sur site sont importants.
À retenir : les bornes à vis offrent une flexibilité d'installation et une maintenance facile, tandis que les connecteurs IDC sont généralement mieux adaptés à la production automatisée de faisceaux de câbles à grand volume.

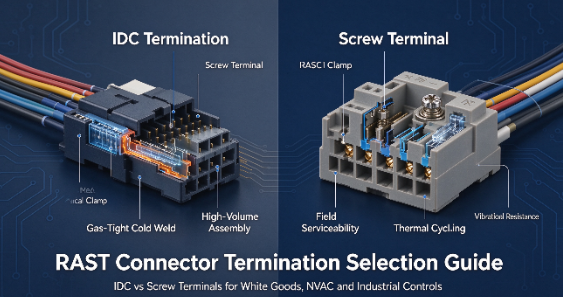

IDC vs borne à vis : comparaison côte à côte
1. Évolutivité et débit de l’assemblage
Les connecteurs RAST IDC prennent en charge une terminaison de fil rapide et automatisée sans dénuder l'isolation, ce qui les rend idéaux pour la fabrication de gros volumes. Les bornes à vis nécessitent une préparation, une insertion et un serrage individuels des fils, ce qui augmente le temps d'assemblage. Bien que les systèmes IDC nécessitent un investissement initial plus élevé en outillage, ils peuvent réduire considérablement les coûts de main-d’œuvre et améliorer la cohérence de la production à grande échelle.
2. Fiabilité mécanique et tolérance environnementale
Les connexions IDC maintiennent une pression de contact constante et peuvent fournir des performances fiables en cas de vibrations et de cycles thermiques lorsqu'elles sont correctement terminées. Les bornes à vis dépendent de la force de serrage mécanique, qui peut diminuer en raison d'un serrage inapproprié, de vibrations ou de changements de température. Les deux technologies peuvent fournir des connexions fiables lorsqu’elles sont correctement spécifiées, installées et entretenues.
3. Flexibilité et standardisation des calibres de fil
Les connecteurs IDC nécessitent des calibres de fils, des types de conducteurs et des matériaux d'isolation compatibles pour garantir une terminaison appropriée. Les bornes à vis s'adaptent généralement à une plus large gamme de tailles de fils dans les limites de leurs valeurs nominales spécifiées, offrant une plus grande flexibilité d'installation. La sélection des dimensions de fil correctes et le respect des spécifications du fabricant permettent d'éviter les connexions desserrées, la surchauffe et les pannes prématurées.
4. Maintenance sur le terrain et support du cycle de vie
Les bornes à vis sont pratiques pour la maintenance sur le terrain car les techniciens peuvent déconnecter, inspecter et reconnecter les fils à l'aide d'outils standard. Les connecteurs IDC conviennent mieux aux faisceaux assemblés en usine, mais peuvent nécessiter des outils spécialisés ou des bornes de remplacement lors des réparations. Le meilleur choix dépend de la fréquence de maintenance, de l’accessibilité et des exigences de service à long terme.
| Connecteurs RAST IDC | métriques de performances | Bornes à vis RAST |
| Débit d'assemblage | Extrêmement élevé ; prend en charge le traitement entièrement automatisé. | Faible à modéré ; nécessite un dénudage et un serrage manuels. |
| Tolérance aux vibrations | Supérieur; la soudure à froid étanche aux gaz empêche le desserrage. | Vulnérable; les vis peuvent se retirer sans frein-filet. |
| Préparation du fil requise | Aucun; La lame perce directement l'isolant. | Extensif; nécessite le dénudage, la torsion et le sertissage de la virole. |
| Facilité d'entretien sur le terrain | Complexe; nécessite des outils d’insertion spécialisés ou le remplacement du harnais. | Simple; nécessite uniquement un tournevis à tête plate standard ou Phillips. |
| Flexibilité du type de fil | Rigide; tolérances strictes pour la dureté de l’isolation et le toronnage. | Haut; accepte des calibres variés, solides/brins et toute isolation. |
| Résistance aux cycles thermiques | Excellent; La lame en forme de ressort maintient une pression de contact constante. | Modéré; sensible au fluage des fils et à la perte de tension au fil du temps. |
Référence rapide : Matrice de décision de terminaison de connecteur
Grand volume / Hautes vibrations / Automatisé : connecteurs RAST IDC.
Faible volume / Mélange élevé / Service sur site lourd : bornes à vis RAST.
Routage complexe de câbles en nappe ou en nappe : connecteurs RAST IDC.
Calibres de fils variables/sections lourdes : bornes à vis RAST.
Conclusion
Auditez vos lignes de production de faisceaux de câbles actuelles pour identifier les goulots d'étranglement dans les stations de dénudage et de sertissage.
Demandez des échantillons de terminaisons physiques aux fabricants de connecteurs pour évaluer les forces d'accouplement et la durabilité du boîtier.
Effectuez des tests de cycles thermiques accélérés et de vibrations mécaniques sur des prototypes de harnais en utilisant les deux méthodes de terminaison.
Implémentez des pilotes de limitation de couple calibrés sur toutes les stations d'assemblage manuel pour éviter d'endommager les torons.
Établissez des directives strictes en matière d’approvisionnement en fils pour garantir que la dureté de l’isolation correspond aux spécifications de vos outils d’insertion automatisés.
FAQ
Q : Quelle est la principale différence entre un connecteur RAST IDC et une borne à vis RAST ?
R : La principale différence réside dans le mécanisme de connexion. IDC utilise une lame métallique tranchante pour percer l'isolant du fil et le déplacer, créant ainsi une soudure à froid avec le conducteur en une seule étape. Une borne à vis nécessite de dénuder le fil et utilise une vis filetée pour serrer mécaniquement le cuivre nu, nécessitant un processus d'assemblage manuel en plusieurs étapes.
Q : Les connecteurs RAST IDC peuvent-ils être réutilisés ou reconnectés ?
R : Bien que techniquement possible dans des scénarios très limités, cela est fortement déconseillé. Les lames métalliques internes se déforment légèrement lors de la première insertion pour créer un joint étanche aux gaz. La réutilisation de la fente compromet cette géométrie précise, entraînant une perte de fiabilité d'étanchéité aux gaz et une résistance électrique accrue.
Q : Ai-je besoin d’outils spéciaux pour installer les connecteurs RAST IDC ?
R : Oui. La production de masse nécessite des presses pneumatiques ou électriques automatisées pour terminer plusieurs fils simultanément. Pour les réparations sur le terrain ou le prototypage à faible volume, vous devez utiliser des outils manuels IDC spécifiques. Ces outils garantissent que le fil est poussé à la profondeur exacte requise sans endommager le boîtier en plastique.
Q : Les bornes à vis sont-elles plus adaptées aux applications à courant élevé ?
R : Les bornes à vis peuvent souvent s'adapter à des sections transversales maximales de fils plus grandes. Cela leur permet de prendre en charge des fils de plus gros calibre nécessaires pour des courants nominaux plus élevés. Cependant, leur capacité à gérer des courants élevés en toute sécurité dépend entièrement de l'application du couple exact spécifié pour minimiser la résistance de contact.
Q : Comment les vibrations affectent-elles le choix des terminaisons du connecteur ?
R : IDC est largement supérieur aux environnements à fortes vibrations. Le joint soudé à froid et étanche aux gaz reste sécurisé sous des chocs mécaniques constants. Les bornes à vis sont vulnérables aux vibrations ; les vis peuvent reculer lentement avec le temps à moins d'être sécurisées avec des freins-filet chimiques ou des modèles de tension spécialisés.
Q : Quels types de câbles et de fils sont compatibles avec les terminaisons IDC et à vis ?
R : IDC nécessite le strict respect d’une dureté d’isolation spécifique et est idéal pour les câbles plats, en ruban et modulaires. Les bornes à vis sont beaucoup plus indulgentes. Ils acceptent différents types de fils discrets, matériaux d'isolation et calibres, à condition qu'ils respectent les limites de section minimale et maximale du bornier.
