Connecteur WTW scellé pour automobile HRB IP67 IP69K

Définition du numéro de pièce

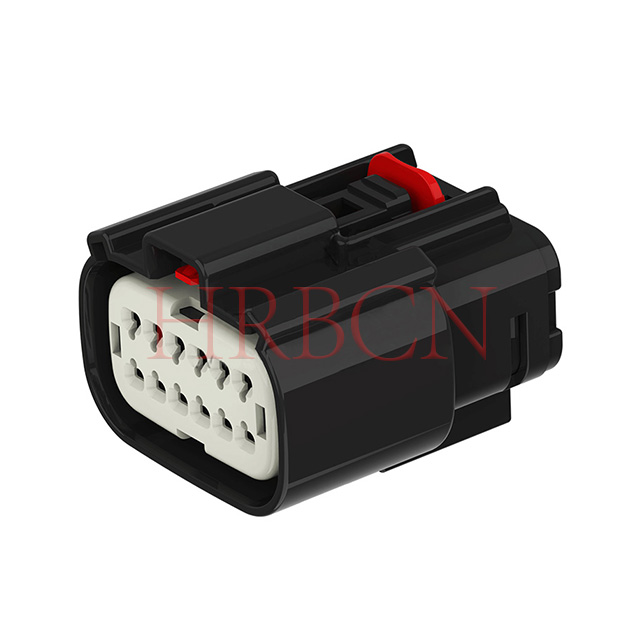

A-M35004-2xN-XCXX

①       ②          ③ ④⑤⑥ ⑦

① A : application automobile

② Numéro de série de l'article HRB, boîtier de prise

③ Numéro de broche : double rangée,  nombre de broches par rangée : 2 x 2 / 2 x 3/ 2 x 4/ 2 x 6/ 2 x 8/ 2 x 10 broches.

④ Code de saisie : type A/B/C/D

⑤ HSG Couleur : B : noir, Y : jaune, LG : gris clair, DG : gris foncé, SG : gris pierre, N : naturel

⑥ Couleur du joint annulaire : GN : vert, R : rouge

⑦ C : avec CPA, vide : sans CPA

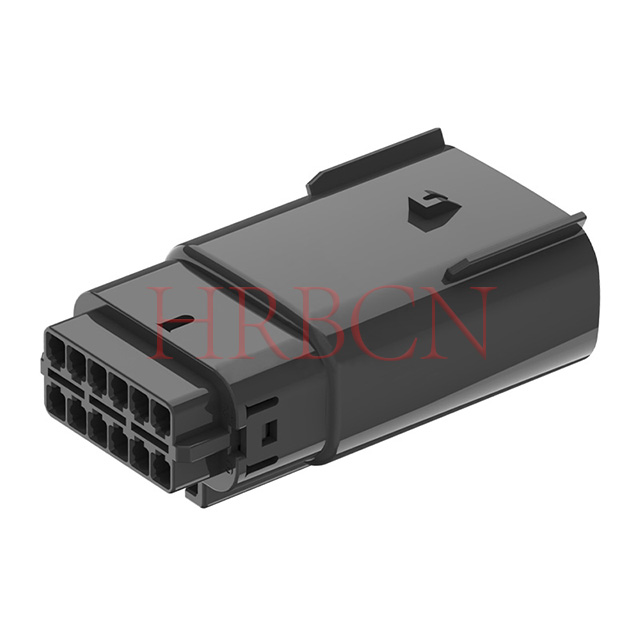

A -M 35005-2X N -X -C

①       ②          ③   ④⑤

①A : Application automobile

②Série HRB, boîtier de fiche

③ Numéro de broche : double rangée, nombre de broches par rangée : 2x2/2x3/2x4/2x6/2x8/2x10 broches

④Polarité : A : type A ; B : type B ; C : type C ; D : type D

⑤ Couleur : B : noir ; Y : jaune ; LG : gris clair ; DG : gris foncé ; SG : gris pierre

Avantages principaux et fonctionnalités clés

• Performances d'étanchéité doubles IP67 et IP69K

Conforme aux normes d'immersion CEI 60529 IP67 et de lavage à l'eau chaude haute pression USCAR-2 IP69K. La structure interne entièrement scellée bloque la pénétration de la poussière, de l'eau et du détergent, idéale pour les machines alimentaires, les laveuses industrielles et les environnements extérieurs difficiles par tous les temps.

• Options de bornes à double placage

Contacts en alliage de cuivre avec étamage standard pour les projets industriels généraux ; placage à l'or personnalisable pour les équipements côtiers à forte humidité, à hautes vibrations ou à longue durée de vie afin de réduire l'oxydation des contacts et l'atténuation du signal.

• Boîtier PBT à large température et durable

Le boîtier en plastique PBT présente une excellente résistance à la chaleur, une résistance au vieillissement et une ténacité mécanique, un fonctionnement stable entre -40 °C et +125 °C, résistant à la chaleur du moteur, au froid extérieur et aux cycles de température fréquents.

• Correspondance universelle des fils AWG14-22

Couvre les fils de signal minces grand public AWG14, AWG16, AWG18, AWG20, AWG22, flexible pour l'assemblage de capteurs, d'alimentation à faible courant et de faisceau de signaux.

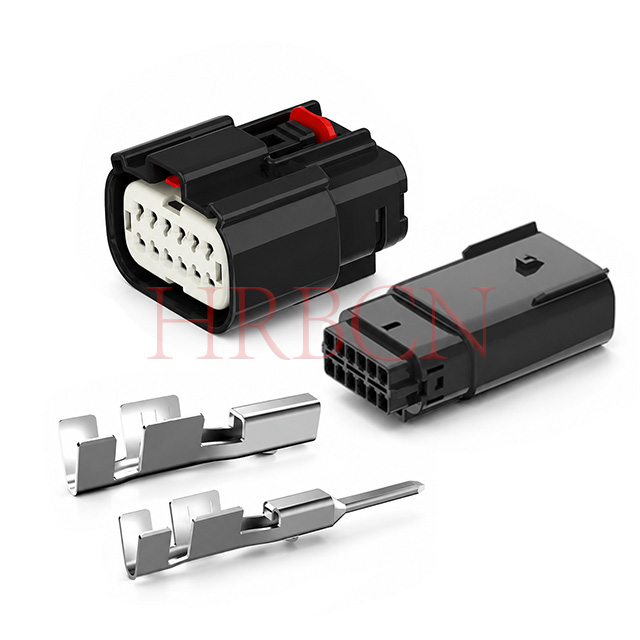

• Système de correspondance complet

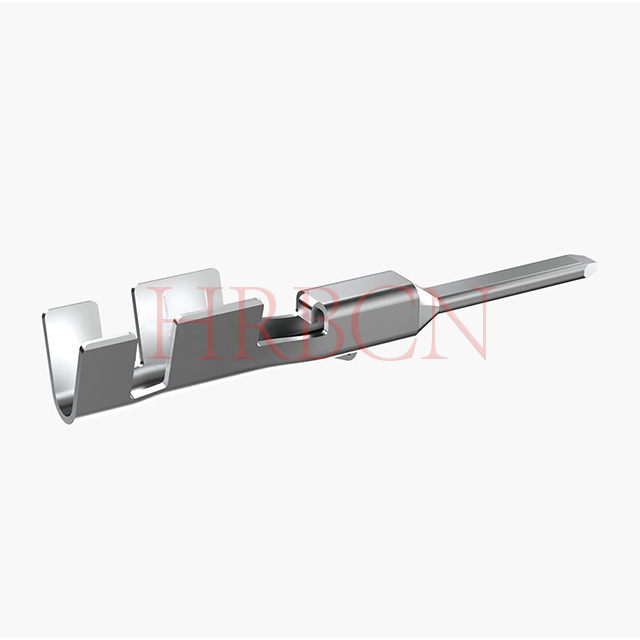

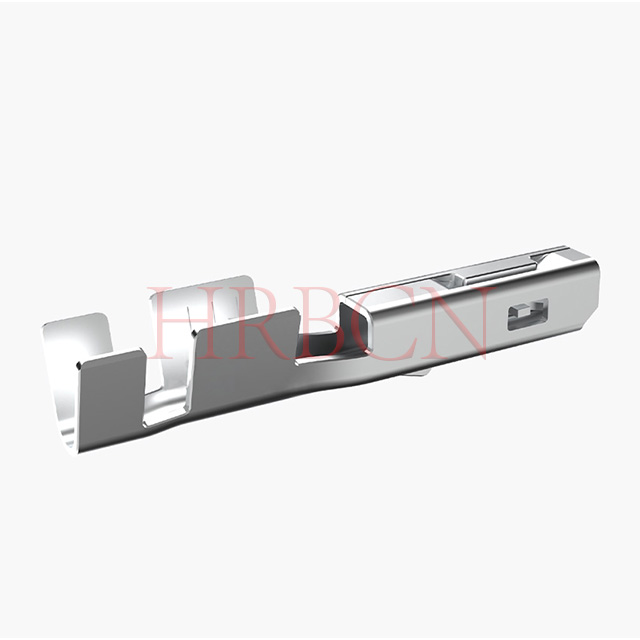

Ensemble complet de boîtiers mâles/femelles et de bornes à sertir dédiées (A-T35005PS / A-T35004PS) disponibles ; expédition en vrac séparée de composants pour simplifier les flux de production en usine de harnais.

• Conformité environnementale de l'UE

Entièrement conforme RoHS et REACH, aucune substance dangereuse restreinte, dédouanement fluide pour les commandes d'exportation européennes et mondiales.
