Les pannes du système électrique et les défauts d’arc proviennent souvent d’un seul point de vulnérabilité : des terminaisons de fil mal spécifiées ou exposées. Les ingénieurs et les installateurs doivent trouver un équilibre entre les exigences d'assemblage rapide et le strict respect de la sécurité, la protection de l'environnement et la prévention des courts-circuits accidentels dans les panneaux haute densité. La sélection de la bonne borne entièrement isolée nécessite d'aller au-delà de la simple correspondance des calibres de fil pour évaluer les matériaux d'isolation, la géométrie des bornes, l'anatomie interne du corps et la compatibilité des outils pour une fiabilité à long terme. Les environnements à fortes vibrations, l'exposition à l'humidité et l'emballage dense des composants exigent des solutions de terminaison qui éliminent le risque de contact accidentel tout en maintenant une conductivité optimale. Nous décomposerons les différences structurelles entre les différents connecteurs isolés afin que vous puissiez construire des systèmes électriques robustes et sécurisés au toucher, capables de résister à des exigences opérationnelles rigoureuses.
Codage couleur AWG strict : les codes couleur standard de l'industrie (rouge, bleu, jaune) dictent une compatibilité précise des calibres de fil ; une inadéquation entraîne un retrait mécanique ou une résistance de contact excessive.
Le matériau dicte l'environnement : le choix entre le PVC, le nylon et l'isolation thermorétractable détermine la tolérance thermique, la résistance chimique et les capacités d'étanchéité environnementale du terminal.
L'outillage est essentiel : l'utilisation de pinces à sertir génériques ou sans cliquet sur des bornes entièrement isolées compromet fréquemment la gaine isolante, annulant les certifications de sécurité et exposant les éléments conducteurs.
Conformité sans danger au toucher : les conceptions entièrement isolées ne sont pas négociables dans les applications à hautes vibrations et haute densité où les composants conducteurs adjacents présentent un risque de court-circuit.
Performances prêtes à l'emploi : les bornes pré-isolées réduisent considérablement le temps d'installation lors des réparations sur le terrain par rapport aux bornes nues nécessitant une application secondaire de thermorétraction.
Comment fonctionnent les bornes entièrement isolées
Cadrage du problème (critères de réussite)
Les panneaux électriques modernes contiennent souvent de nombreux relais, contacteurs et borniers dans un espace limité, ce qui augmente le risque de courts-circuits accidentels. Les terminaux peuvent également être exposés à des vibrations, à l'humidité, au sel et à des changements de température dans les applications industrielles, marines et automobiles. Une borne fiable doit offrir une rétention sûre des fils, une bonne isolation, une protection contre l'humidité et une conception compacte adaptée au câblage haute densité.
Anatomie d'une connexion fiable
Comprendre la structure interne d'un terminal entièrement isolé est essentiel pour spécifier le composant approprié pour les applications à haute fiabilité. La gaine en plastique visible cache des composants métalliques de haute technologie conçus pour des tâches mécaniques spécifiques. Les installateurs doivent reconnaître comment ces caractéristiques internes interagissent avec le conducteur en cuivre pendant le processus de sertissage.
Le Canon : Le cylindre métallique dans lequel le fil est inséré et serti. Les barils comportent soit une couture aboutée, soit une couture brasée. Les coutures aboutées sont constituées de métal roulé dans un tube, qui peut se fendre sous une pression de sertissage agressive. Les coutures brasées fusionnent les bords métalliques ensemble, créant un cylindre solide qui résiste à de lourdes forces de sertissage sans se déformer ni s'ouvrir, garantissant une rétention supérieure du fil.
Conception d'entrée en entonnoir : les bornes de haute qualité intègrent un cône interne dans le manchon isolant. Cet entonnoir guide les fins brins de fil directement dans le canon. Sans entrée d'entonnoir, les brins de cuivre individuels se replient souvent contre l'isolant lors de l'insertion. Les brins pliés réduisent la masse conductrice totale à l’intérieur du sertissage, augmentant ainsi la résistance électrique et créant des points chauds localisés.
Le carénage : la caractéristique déterminante des conceptions entièrement isolées. Le carénage s'étend au-delà de la surface de contact métallique, enveloppant complètement le point de connexion après l'accouplement. Cette couche de protection garantit qu'aucun métal sous tension ne reste exposé, offrant ainsi un environnement sans contact, essentiel pour le personnel de maintenance et l'intégrité du système.
Arrêt de fil : une barrière physique interne qui empêche le fil d'être poussé trop loin à travers le canon. Une insertion excessive interfère avec le mécanisme d'accouplement et compromet l'intégrité mécanique du sertissage.
Valeur globale et compromis
La sélection du type de terminal approprié nécessite de peser le coût des composants par rapport au temps d'installation, aux exigences de sécurité et à la durabilité environnementale. Chaque configuration de terminal offre des avantages distincts en fonction du contexte d'application. Les techniciens de terrain choisissent souvent par défaut l'option la moins chère, mais les spécifications techniques doivent dicter le style exact du terminal en fonction de l'environnement opérationnel.
| Type de borne | Conception structurelle | Principaux avantages | Principaux inconvénients |
| Entièrement isolé | Enveloppe diélectrique complète couvrant toute la zone de contact métallique. | Protection maximale contre les contacts, évite les courts-circuits accidentels dans les panneaux denses, élimine les étapes d'isolation secondaire. | Une empreinte physique plus grande, un coût unitaire plus élevé, cachent le sertissage de l'inspection visuelle. |
| Partiellement isolé | L'isolation recouvre le corps de sertissage mais laisse la languette/l'anneau d'accouplement exposé. | Coût réduit, vérification visuelle plus facile de l'insertion des fils, s'insère dans les borniers standard. | Laisse le métal sous tension exposé à un contact accidentel, inadapté aux connexions de relais haute densité. |
| Bornes nues | Aucune isolation appliquée en usine ; construction métallique solide. | Le coût unitaire le plus bas et la tolérance de température la plus élevée permettent des profils de sertissage très agressifs. | Nécessite l'application manuelle de ruban thermorétractable ou de ruban électrique pour plus de sécurité, ce qui augmente considérablement le temps de travail. |
Types de bornes entièrement isolées
Déconnexions rapides entièrement isolées (Fastons)
Les déconnexions rapides, souvent appelées Fastons, sont constituées de languettes mâles et de prises femelles entièrement enveloppées. Ces bornes facilitent une connexion et une déconnexion rapides sans nécessiter d'outils. L'isolation complète garantit que lorsque la languette mâle glisse dans la prise femelle, les protections en plastique qui se chevauchent créent une barrière diélectrique continue. Les techniciens s'appuient sur ces connecteurs pour les relais, les micro-interrupteurs, les contacteurs et les alimentations modulaires. Les applications nécessitant une maintenance fréquente, un remplacement de composants ou un assemblage modulaire bénéficient grandement des déconnexions rapides entièrement isolées, car elles protègent le personnel des circuits sous tension pendant les procédures de remplacement à chaud. Lors du câblage d'un panneau de commande 24 V CC, les installateurs utilisent ces sectionneurs pour terminer les entrées de fin de course et les sorties d'électrovanne, permettant ainsi un dépannage rapide sans exposer les bornes adjacentes à des courts-circuits.

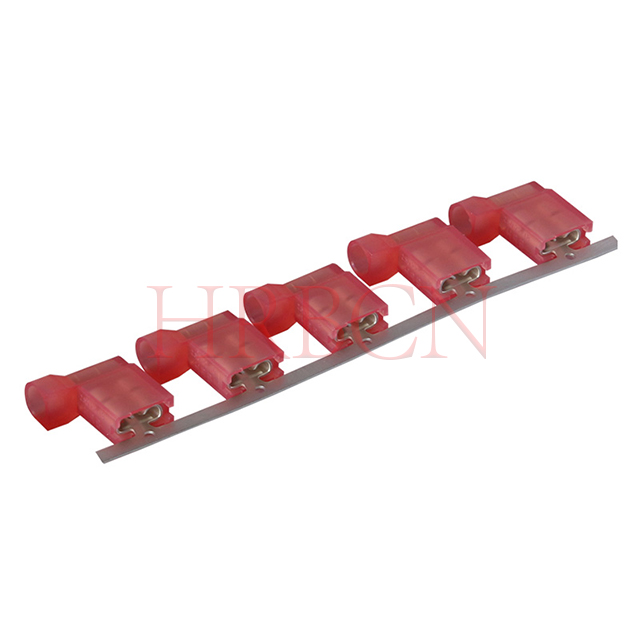

Terminaux à drapeau entièrement isolés
Les bornes à drapeau présentent une conception à angle droit de 90 degrés où la déconnexion rapide femelle est perpendiculaire à l'axe du fil. La gaine isolante complète recouvre l’ensemble de l’assemblage à angle droit. Les ingénieurs spécifient les bornes à drapeau dans les environnements très restreints en espace où une borne droite standard forcerait le fil à se plier brusquement contre un mur de boîtier. Les courbures prononcées induisent des contraintes mécaniques sur les brins de cuivre, conduisant finalement à une fatigue du métal et à une rupture des fils. Les bornes à drapeau acheminent le fil parallèlement à la surface de contact immédiatement après la connexion. Vous les trouverez largement dans les moteurs d’appareils électroménagers, les panneaux de commande étanches et les appareillages de commutation automobiles compacts. Par exemple, lors du câblage du condensateur du compresseur dans une unité CVC, l'espace libre entre les bornes du condensateur et le panneau d'accès nécessite souvent des bornes à drapeau pour empêcher les fils d'être écrasés lorsque le panneau est sécurisé.
Cosses à anneau et à fourche entièrement isolées
Les cosses à anneau utilisent une conception en boucle fermée qui fournit une connexion sécurisée et convient aux applications de mise à la terre et à vibrations élevées. Les cosses à fourche utilisent une conception à fourche ouverte, permettant une installation plus rapide car la vis de montage doit seulement être desserrée plutôt que retirée. Les versions entièrement isolées aident à protéger la zone de sertissage et à réduire le risque de contact accidentel ou de court-circuit dans les panneaux de commande, les machines et le câblage automobile.
Épissures bout à bout et connecteurs Bullet entièrement isolés
Les épissures bout à bout et les connecteurs à puce sont couramment utilisés pour les connexions de fils en ligne. Les épissures bout à bout relient en permanence deux fils bout à bout, tandis que les connecteurs Bullet utilisent des pièces mâles et femelles qui peuvent être déconnectées en cas de besoin. Les versions entièrement isolées aident à protéger la connexion contre tout contact accidentel et sont largement utilisées dans les faisceaux de câbles, les réparations automobiles et le câblage de commande industrielle.
Bornes à broches et prises entièrement isolées
Les bornes à broches comportent une extension métallique solide en forme d'aiguille conçue pour être insérée dans des prises spécialisées ou des borniers de type compression. Les bornes de prise fournissent la prise correspondante. Le carénage entièrement isolé protège la base de la broche et l'ensemble du réceptacle. Ces terminaux dominent les borniers haute densité de style européen et les connexions d'interface spécifiques aux cartes de circuits imprimés (PCB). La broche rigide empêche les fils toronnés délicats de s'effilocher ou de se casser lorsqu'ils sont comprimés par la vis de réglage dans un bornier. L'isolation garantit que les broches étroitement emballées ne se touchent pas à l'endroit où elles pénètrent dans le boîtier du bloc. Dans les installations de contrôleurs logiques programmables (PLC), les installateurs utilisent des bornes à broches pour terminer le câblage d'E/S à brins fins, garantissant ainsi une connexion propre et sécurisée dans les bornes à vis étroites des modules PLC.
Tailles des bornes entièrement isolées et codes couleur AWG
La matrice de couleurs standard de l'industrie
Les normes électriques imposent un système strict de codage couleur pour les bornes isolées, basé sur les tailles American Wire Gauge (AWG). Cette matrice universelle garantit aux installateurs d'identifier instantanément la borne appropriée pour le fil disponible, évitant ainsi les pannes mécaniques catastrophiques. Un calibre de fil inadapté à la taille de la borne entraîne soit une connexion desserrée qui se détache sous tension, soit un corps trop rempli qui ne parvient pas à se sertir correctement. Les techniciens sur le terrain doivent mémoriser cette matrice de couleurs pour maintenir la vitesse et la précision de l'assemblage.
| Couleur de l'isolation | Plage AWG | Section transversale (mm²) | Applications typiques |
| Red | 22 à 18 AWG | 0,5 à 1,5 mm² | Circuits de contrôle à faible courant, câblage des capteurs, lignes d'instrumentation de base, entrées PLC. |
| Bleu | 16 à 14 AWG | 1,5 à 2,5 mm² | Éclairage à usage général, accessoires automobiles, circuits de commande industriels standard de 15 ampères. |
| Jaune | 12 à 10 AWG | 4,0 à 6,0 mm² | Applications à courant élevé, alimentations primaires, charges de moteur lourdes, lignes de mise à la terre principales. |
Évaluation du nombre de brins de fil par rapport à la capacité du baril du terminal
Il est important de faire correspondre le code couleur AWG, mais la construction des fils doit également être prise en compte. Les fils de même taille AWG peuvent avoir un nombre de brins différent et peuvent nécessiter des tailles de corps différentes. Les fils flexibles à grand nombre de brins ont besoin de suffisamment d'espace pour entrer dans le terminal sans plier ni écarter les brins. Une entrée d'entonnoir lisse peut aider à guider le fil dans le canon et à améliorer la qualité du sertissage. Vérifiez toujours que le corps de la borne est adapté à la fois au calibre et au type de fil avant le sertissage.
Isolation PVC, Nylon ou Thermorétractable
PVC (chlorure de polyvinyle)
Le PVC est un matériau isolant économique couramment utilisé pour les panneaux de commande intérieurs et le câblage électrique standard. Il offre une bonne protection dans des conditions de fonctionnement normales et prend en charge le codage couleur standard des terminaux. Cependant, le PVC peut devenir cassant à des températures très froides et être affecté par certains produits chimiques. Pour les environnements extérieurs, à haute température ou exposés aux produits chimiques, le nylon ou d’autres matériaux isolants plus durables peuvent être plus adaptés.
Nylon (Polyamide)
L'isolation en nylon offre une meilleure flexibilité, une meilleure résistance à la température et une meilleure résistance aux huiles et aux produits chimiques que le PVC standard. Sa conception translucide peut également faciliter la vérification du positionnement du fil avant le sertissage. De nombreuses bornes en nylon prennent en charge le double sertissage pour sécuriser à la fois l'isolation du conducteur et du fil, offrant ainsi un meilleur soulagement de la traction. Ces caractéristiques rendent les bornes en nylon adaptées à l'automobile, aux machines lourdes et à d'autres environnements difficiles ou à fortes vibrations.
Thermorétractable avec doublure adhésive
Les bornes thermorétractables offrent une forte protection contre l'humidité, le sel et les produits chimiques. Lorsqu'elle est chauffée, l'isolation extérieure se rétrécit autour du fil tandis que l'adhésif interne crée une connexion étanche et fournit une décharge de traction supplémentaire. Cela rend les bornes thermorétractables adaptées aux applications marines, automobiles extérieures et à d'autres applications où le câblage est régulièrement exposé à l'eau ou à des environnements difficiles.
| Matériau d'isolation | Flexibilité | Indice de température | Résistance environnementale |
| PVC | Faible (rigide) | Jusqu'à 105°C | Poussière basique et contact accidentel. Mauvaise résistance chimique. |
| Nylon | Haut | Jusqu'à 105°C (meilleures performances par temps froid) | Résiste aux huiles, solvants et fluides hydrauliques. Excellent soulagement de la tension. |
| Thermorétractable | Moyen (rigide une fois durci) | Jusqu'à 125°C | 100 % étanche, protège du sel et de la corrosion. Soulagement maximal de la traction. |
Conclusion
Auditez tous les outils d'assemblage actuels sur l'atelier de production pour garantir une compatibilité absolue avec les profils de sertissage de bornes isolées, en supprimant toutes les matrices de type perçage.
Demandez et examinez les fiches techniques du fabricant pour tous les terminaux entrants afin de vérifier les limites thermiques, les caractéristiques diélectriques et les certifications UL/CSA.
Standardisez les bacs de stockage des stocks grâce à des codes de couleur AWG stricts pour empêcher physiquement les techniciens de ne pas correspondre aux calibres de fil et aux tailles de bornes lors d'un assemblage rapide.
Mettez en œuvre des protocoles de test de traction obligatoires pour le premier article de tout nouveau faisceau de câbles afin de valider l'intégrité mécanique avant le début de la production de masse.
FAQ
Q : Quelle est la différence entre une borne entièrement isolée et une borne partiellement isolée ?
R : Une borne entièrement isolée comporte un revêtement en plastique qui recouvre complètement la zone de raccordement métallique, empêchant tout contact accidentel avec du métal sous tension après la connexion. Une borne partiellement isolée ne recouvre que le corps à sertir, laissant la languette, l'anneau ou la broche métallique exposée à d'éventuels courts-circuits.
Q : Qu'est-ce qu'une entrée en entonnoir sur un terminal entièrement isolé ?
R : Une entrée en entonnoir est un cône interne à l'intérieur du manchon en plastique du terminal. Il agit comme un guide pour acheminer en douceur tous les brins de fil fins dans le corps métallique. Cela empêche les brins de se replier, garantissant une conductivité maximale et empêchant de faibles sertissages.
Q : Puis-je utiliser un outil de sertissage de fil nu standard sur une borne entièrement isolée ?
R : Non. Les sertisseuses à fil nu utilisent des matrices de perçage conçues pour percer le métal. Leur utilisation sur une borne isolée tranchera la gaine en plastique, détruisant l'isolation, exposant le fil sous tension et annulant l'indice de sécurité. Vous devez utiliser une matrice ovale ou asymétrique conçue pour les bornes isolées.
Q : Pourquoi l'isolant se fend-il ou se fissure-t-il lorsque je sertis la borne ?
R : L'isolation se fissure pour trois raisons principales : utiliser le mauvais outil de sertissage (comme une matrice de perçage), sertir une borne à des températures glaciales (ce qui rend le PVC cassant) ou essayer de forcer un calibre de fil trop gros dans un corps de borne sous-dimensionné.
Q : Comment puis-je choisir entre des bornes entièrement isolées en nylon et en PVC ?
R : Choisissez le PVC pour les applications intérieures standard et rentables où les températures restent stables. Choisissez le nylon pour les environnements à fortes vibrations, l'exposition à des produits chimiques ou aux solvants, ou les applications par temps froid, car le nylon est très flexible, résiste aux fissures et offre souvent un meilleur soulagement des contraintes mécaniques.
Q : Les bornes standard entièrement isolées sont-elles étanches ?
R : Non. Les bornes standard entièrement isolées en PVC et en nylon protègent contre les contacts accidentels et la poussière, mais elles ne bloquent pas l'eau. Pour les connexions étanches, vous devez utiliser des bornes thermorétractables avec une doublure adhésive interne qui fond et scelle la connexion.
