FAQ sur l'ingénierie

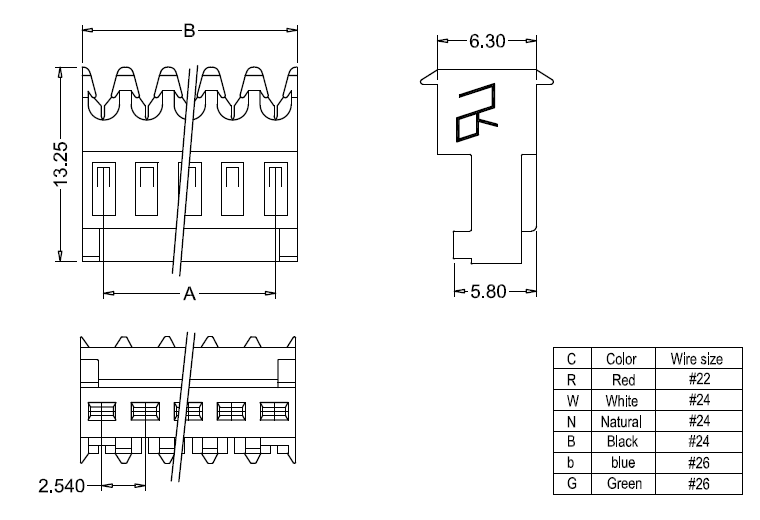

Q1 : Quelles tailles de fils sont prises en charge par les connecteurs IDC 2,54 ?
R : Prend généralement en charge 22 à 26 AWG, en fonction du numéro de pièce spécifique.
Q2 : La soudure est-elle requise pour la terminaison ?
R : Non. La technologie IDC offre un processus de terminaison de fil sans soudure.
Q3 : Quelle est la fonction de la conception de la traversée ?
R : Il permet aux signaux de passer à travers le connecteur pour les applications de câblage en série ou en ligne.

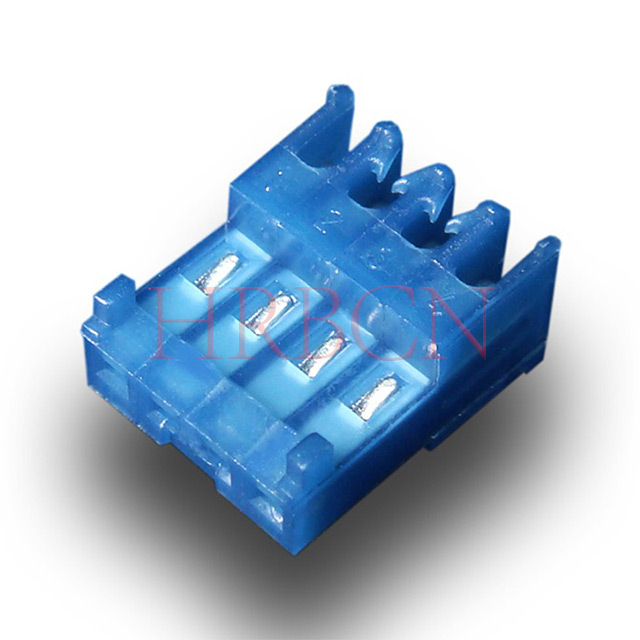

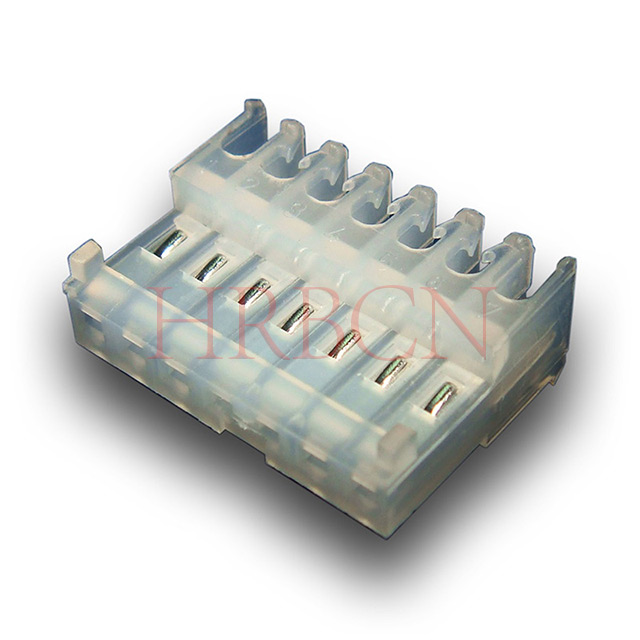

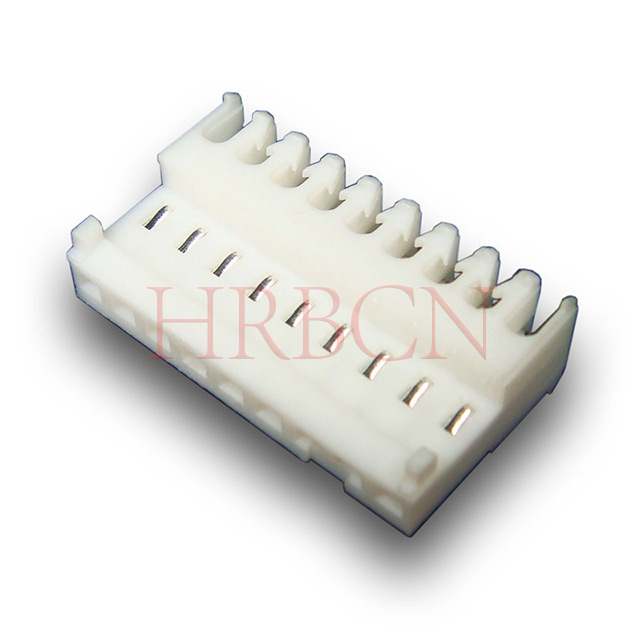

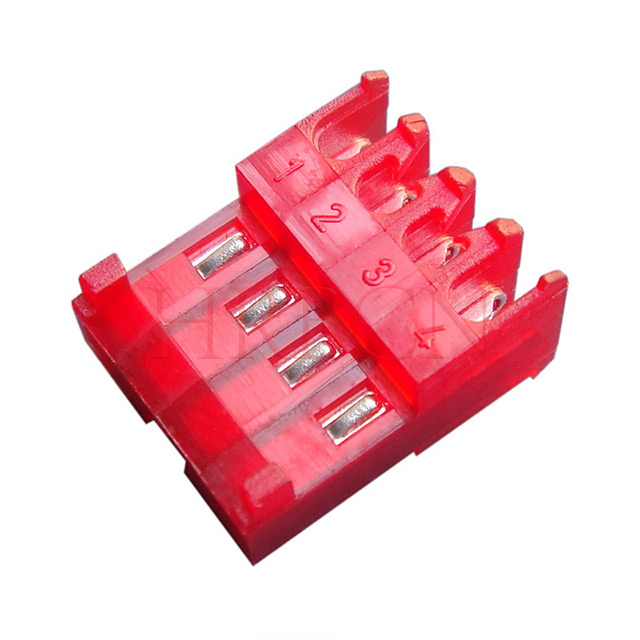

Q4 : Quelles sont les implications de conception de l'utilisation du passage IDC 2,54 avec des languettes polarisantes ?
R : Les languettes polarisantes aident à éviter un accouplement incorrect en imposant une orientation spécifique du connecteur. Lors de la conception du système, assurez-vous que des connecteurs homologues polarisés compatibles sont utilisés et qu'un espace suffisant est prévu pour les caractéristiques des languettes. Cela peut réduire considérablement les erreurs d’assemblage et améliorer la fiabilité du service sur site.
Q5 : Des outils spéciaux sont-ils nécessaires pour l’assemblage ?
R : Des outils manuels ou des outils de terminaison d'établi sont recommandés pour une insertion cohérente des fils.
Q6 : Dans quelles applications ces connecteurs sont-ils couramment utilisés ?
R : Commandes industrielles, appareils électroménagers, instruments et systèmes électroniques basse tension.
FAQ sur les achats
Q1 : Quels sont les principaux avantages des connecteurs IDC par rapport aux solutions de sertissage ?
R : Assemblage plus rapide, moins de composants et coûts de main-d'œuvre réduits.

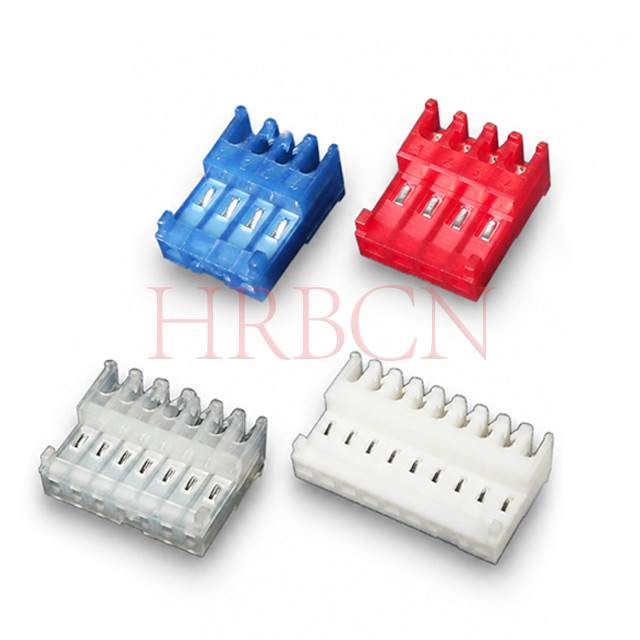

Q2 : Les versions traversantes et polarisées sont-elles disponibles dans plusieurs circuits ?
R : Oui. Diverses positions et configurations sont disponibles pour répondre à différentes exigences de conception.
Q3 : Ces connecteurs peuvent-ils aider à réduire le temps d’assemblage ?
R : Oui. La terminaison IDC permet une terminaison de masse rapide sans dénuder les fils.
Q4 : Les versions polarisées sont-elles interchangeables avec les connecteurs IDC 2,54 standard ?

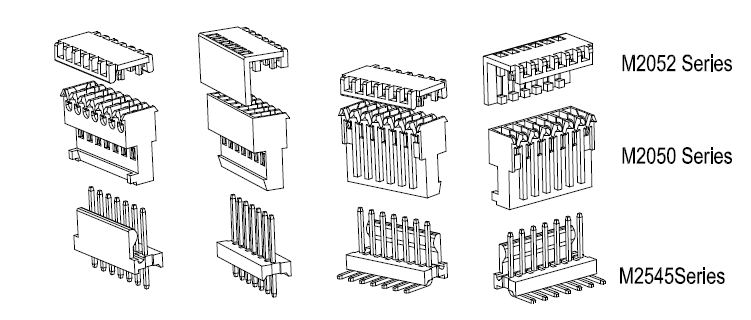

R : Ils sont conçus pour être compatibles avec le système IDC 2.54 tout en ajoutant une protection d'accouplement.
Q5 : Quels facteurs doivent être pris en compte lors de la sélection d'un connecteur ?
R : Nombre de circuits, calibre de fil, exigences de polarisation et environnement d'application.
Q6 : Ces connecteurs sont-ils adaptés à une production à grand volume ?
R : Oui. Leur processus de terminaison simple permet une fabrication efficace à grande échelle.
