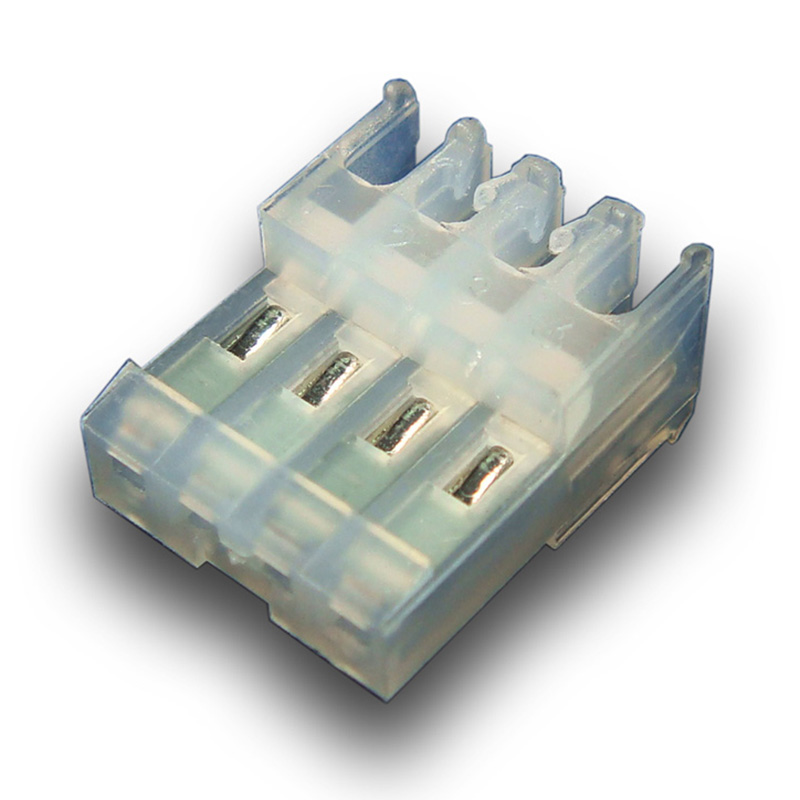

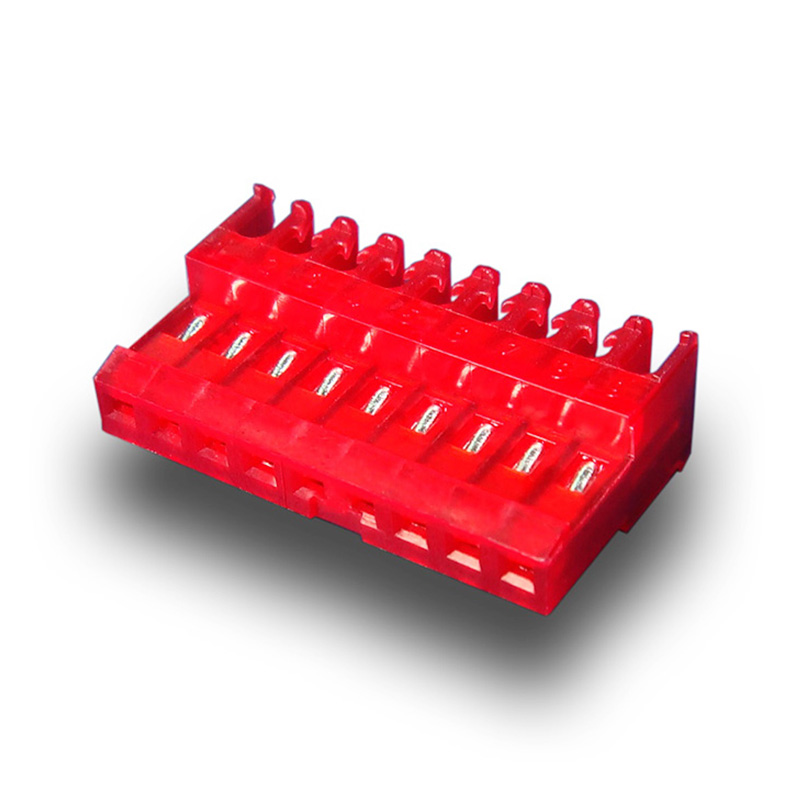

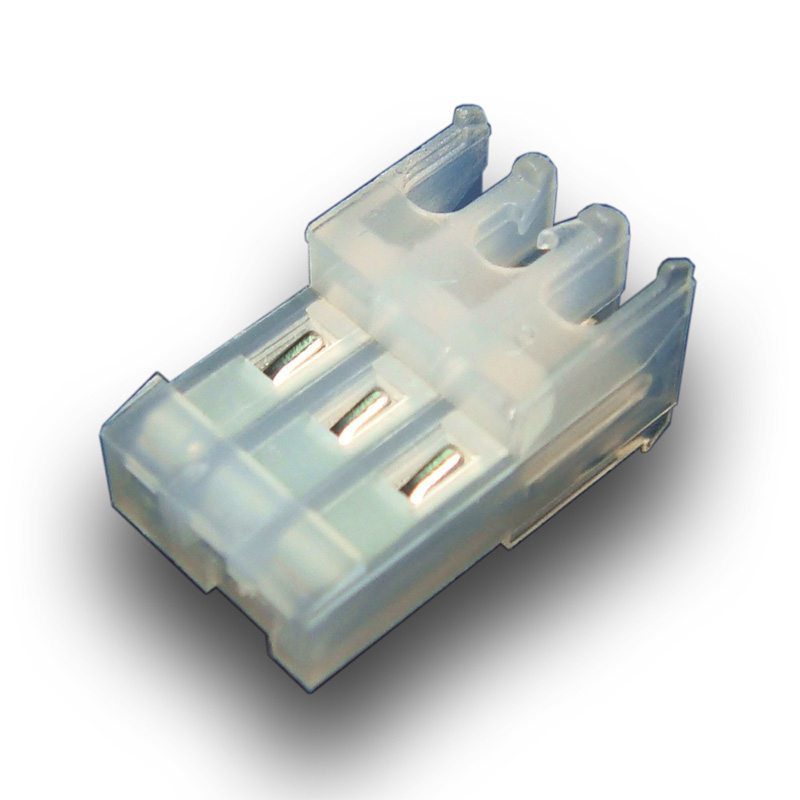

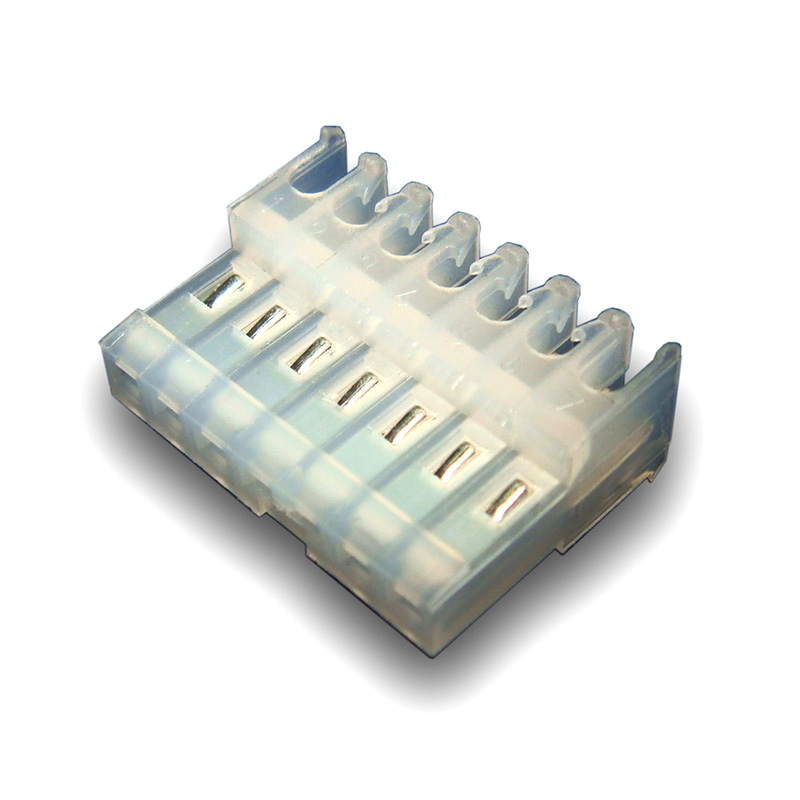

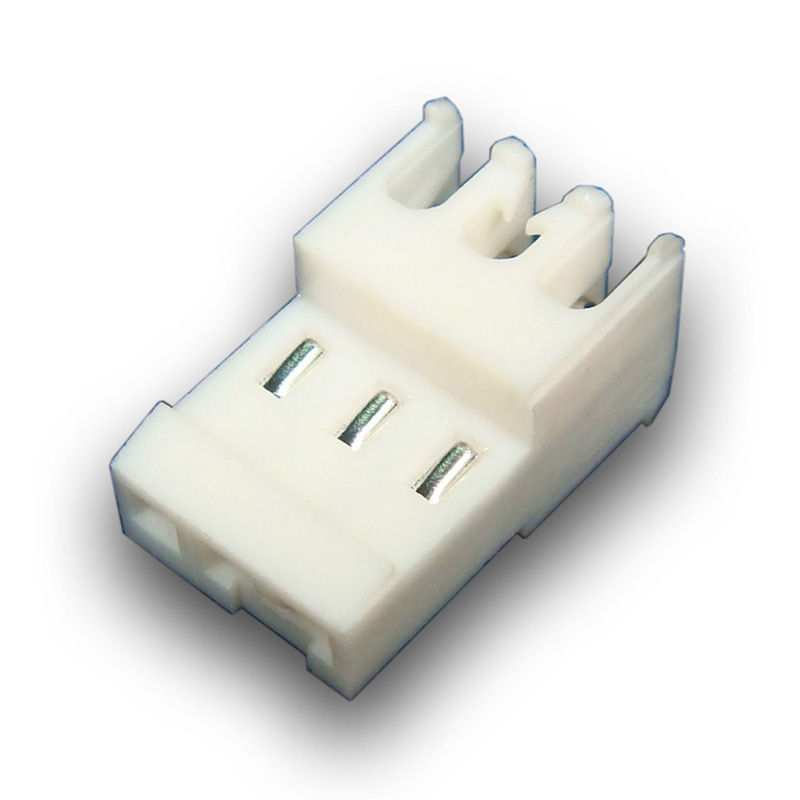

Passage HRB IDC sans languettes polarisantes

Le M2050-NC (180°) est un connecteur IDC de traversée à 180° non polarisé de HRB, pas standard de 2,54 mm sans languettes anti-accouplement polarisantes, gamme 2 à 24 circuits. Adopte une connexion à déplacement d'isolant sans dénuder ni souder ; différentes couleurs de boîtier correspondent à AWG22 (rouge)/24 (noir/blanc/naturel)/26 (bleu/vert). Nominal 3 A/250 V, température de fonctionnement -25 ℃ ~ + 85 ℃, bornes en laiton plaqué étain/or en option, conforme UL E304945 et RoHS. Le corps ouvert permet un câblage en guirlande ininterrompu, largement utilisé pour l'instrumentation, le contrôle basse tension et le câblage interne en ligne des appareils électroménagers.
  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
  • Boîtier ignifuge UL 94V-2
État de disponibilité:
Quantité:
  • M2050-NC(180°)

  • HRB

  • 8536909000

Alimentation IDC à pas de 2,54 via IDC sans languettes polarisantes


Définition du numéro de pièce HRB

M2050-NC(180°)

    ①      ② ③④   ⑤

①M2050 : série HRB

②N : Nombre de broches : 2-24

③C : Couleur du boîtier, voir l'explication du tableau ci-dessous

④Sans R (vierge) : sans languettes polarisantes

⑤180° : Traversée

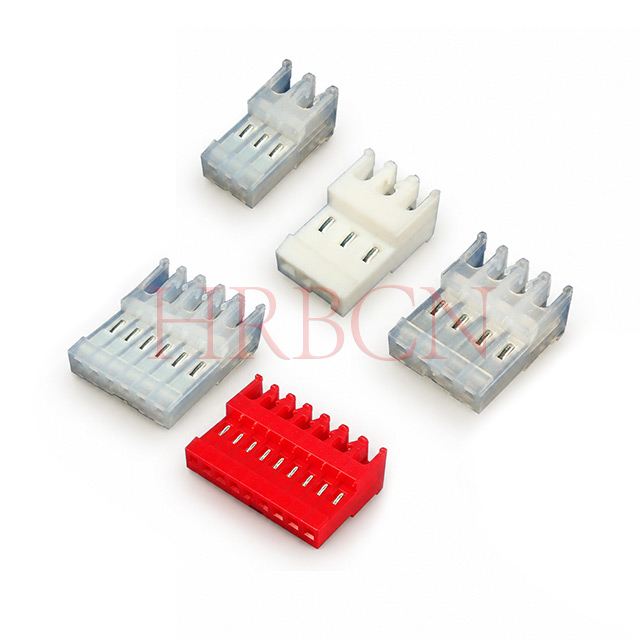

C Couleur du boîtier Taille du fil
R Red AWG22
W Blanc AWG24
N Naturel AWG24
B Noir AWG24
b bleu AWG26
G Vert AWG26


Dimensions M2050-NC(180°)

Dimensions M2050-NC (180°) IDC

Numéro de pièce.
Dimensions Numéro de pièce.
Dimensions
UL94V-2 Circuits Dim: A Dim: B UL94V-2 Circuits Dim: A Dim: B
M2050-2-C(180°) 2 2.54 5.08 M2050-10-C(180°) 10 22.86 25.40
M2050-3-C(180°) 3 5.08 7.62 M2050-11-C(180°) 11 25.40 27.94
M2050-4-C(180°) 4 7.62 10.16 M2050-12-C(180°) 12 27.94 30.48
M2050-5-C(180°) 5 10.16 12.70 M2050-13-C(180°) 13 30.48 33.02
M2050-6-C(180°) 6 12.70 15.24 M2050-14-C(180°) 14 33.02 35.56
M2050-7-C(180°) 7 15.24 17.78 M2050-15-C(180°) 15 35.56 38.10
M2050-8-C(180°) 8 17.78 20.32 M2050-16-C(180°) 16 38.10 40.64
M2050-9-C(180°) 9 20.32 22.86 M2050-17-C(180°) 17 40.64 43.18


Principales fonctionnalités


  • Aucune languette polarisante n'offre une plus grande flexibilité d'accouplement.

  • La terminaison IDC permet un assemblage rapide et sans soudure.

  • L'alignement positif améliore la fiabilité de la connexion.

  • Réduit le risque de non-concordance lors de l'installation.

  • Compatible avec les systèmes de connecteurs IDC standard 2,54.

  • Le boîtier robuste assure une rétention sécurisée des câbles.

  • Boîtier ignifuge UL94V-2, conforme RoHS

Schéma d'accouplement

  • Conçu pour être associé aux couvercles de boîtier de la série M2052 , empêchant efficacement la poussière, l'humidité et les débris étrangers d'endommager les bornes de contact exposées.

  • M2050-NC (180°) : accouplement PCB indirect ; s'accouple aux embases PCB des séries M2545 et M2545R pour obtenir une interconnexion fil-à-carte fiable.~!phoenix_varIMG69!~

  • 2.54 Accouplement IDC




FAQ sur l'ingénierie


Q1 : Quelles tailles de fils sont prises en charge par les connecteurs IDC 2,54 ?

R : Prend généralement en charge 22 à 26 AWG, en fonction du numéro de pièce spécifique.


Q2 : La soudure est-elle requise pour la terminaison ?

R : Non. La technologie IDC offre un processus de terminaison de fil sans soudure.


Q3 : Quelle est la fonction de la conception de la traversée ?

R : Il permet aux signaux de passer à travers le connecteur pour les applications de câblage en série ou en ligne.


Q4 : Quelles sont les implications de conception de l'utilisation du passage IDC 2,54 sans languettes polarisantes ?
R : Sans languettes de polarisation, le connecteur ne fournit pas de détrompage mécanique, ce qui signifie qu'il peut être inséré dans plusieurs orientations s'il existe plusieurs embases identiques. Cela nécessite une disposition minutieuse des circuits imprimés ou un guidage mécanique dans la conception du système pour éviter les erreurs d'accouplement.


Q5 : Des outils spéciaux sont-ils nécessaires pour l’assemblage ?

R : Des outils manuels ou des outils de terminaison d'établi sont recommandés pour une insertion cohérente des fils.


Q6 : Dans quelles applications ces connecteurs sont-ils couramment utilisés ?

R : Commandes industrielles, appareils électroménagers, instruments et systèmes électroniques basse tension.


Q7 : Comment le risque de mauvaise connexion est-il géré dans les conceptions sans languettes polarisantes ?
R : Dans les applications sans caractéristiques de polarisation, les erreurs d'accouplement sont généralement contrôlées par la conception du boîtier, le codage couleur, l'étiquetage ou les structures de montage à position fixe. Il est généralement recommandé uniquement pour les systèmes dans lesquels l'orientation des connecteurs est intrinsèquement contrainte ou l'assemblage est bien contrôlé.



FAQ sur les achats


Q1 : Quels sont les principaux avantages des connecteurs IDC par rapport aux solutions de sertissage ?
R : Assemblage plus rapide, moins de composants et coûts de main-d'œuvre réduits.


Q2 : Les versions traversantes et polarisées sont-elles disponibles dans plusieurs circuits ?

R : Oui. Diverses positions et configurations sont disponibles pour répondre à différentes exigences de conception.


Q3 : Ces connecteurs peuvent-ils aider à réduire le temps d’assemblage ?

R : Oui. La terminaison IDC permet une terminaison de masse rapide sans dénuder les fils.


Q4 : Les versions polarisées sont-elles interchangeables avec les connecteurs IDC 2,54 standard ?

R : Ils sont conçus pour être compatibles avec le système IDC 2.54 tout en ajoutant une protection d'accouplement.


Q5 : Quels facteurs doivent être pris en compte lors de la sélection d'un connecteur ?

R : Nombre de circuits, calibre de fil, exigences de polarisation et environnement d'application.


Q6 : Ces connecteurs sont-ils adaptés à une production à grand volume ?

R : Oui. Leur processus de terminaison simple permet une fabrication efficace à grande échelle.



Note actuelle
3A CA CC
Tension nominale
250 V CA CC
Température de fonctionnement
-25 ºC à +85 ºC
Résistance des contacts
10 mΩ maximum
Résistance d"isolation
5 000 MΩ min.
Résistance à la tension
750 V CA/minute
Matériel
Boîtier : Nylon UL94V-2
Borne : Laiton
Finition des bornes
Étamé
Plaqué or
Orientation
180°
Taille du fil
AWG22
AWG24
AWG26

Applications typiques

(1) Contrôle et automatisation industrielle

Modules PLC, cartes d'interface E/S – transmettent les signaux des capteurs ou des actionneurs.

Embases de bus de signaux – pour connecter plusieurs lignes de signaux de manière rapide et flexible.

Raison : La conception du système garantit un alignement correct du signal, la polarisation n'est donc pas nécessaire.


(2) Équipement de communication

Panneaux de brassage, cartes de contrôle, systèmes d'E/S distribuées.

Raison : connexions carte à carte fréquentes, mais les signaux sont clairement définis par la conception du système.


(3) Équipements de test et de mesure

Gabarits de test, cartes de développement, configurations de prototypes.

Raison : les utilisateurs peuvent avoir besoin de liberté pour reconfigurer la disposition des broches, c'est pourquoi les connecteurs non polarisés sont préférés.


(4) Electronique grand public / Modules basse tension

Petites connexions de signal PCB à PCB ou module à module/basse consommation.

Raison : Dans les conceptions contrôlées, l’orientation est connue et la polarisation n’est pas essentielle.
