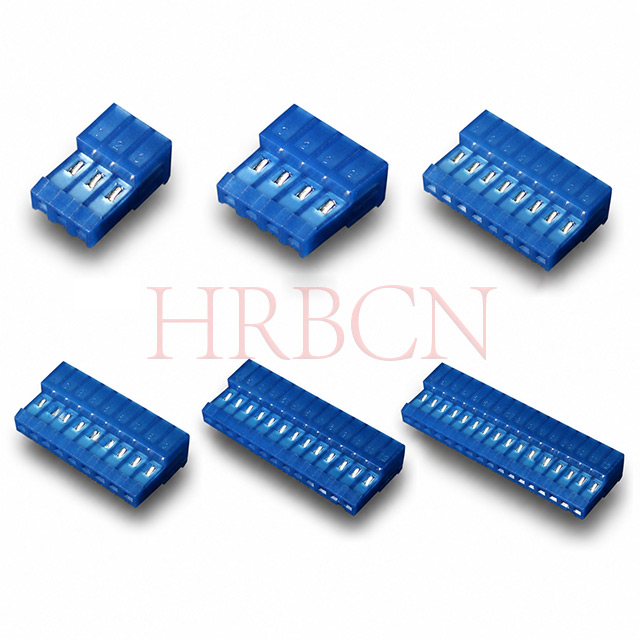

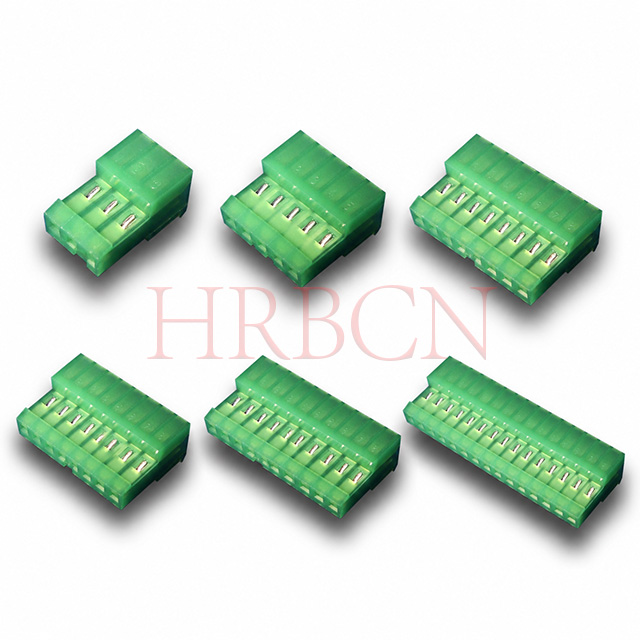

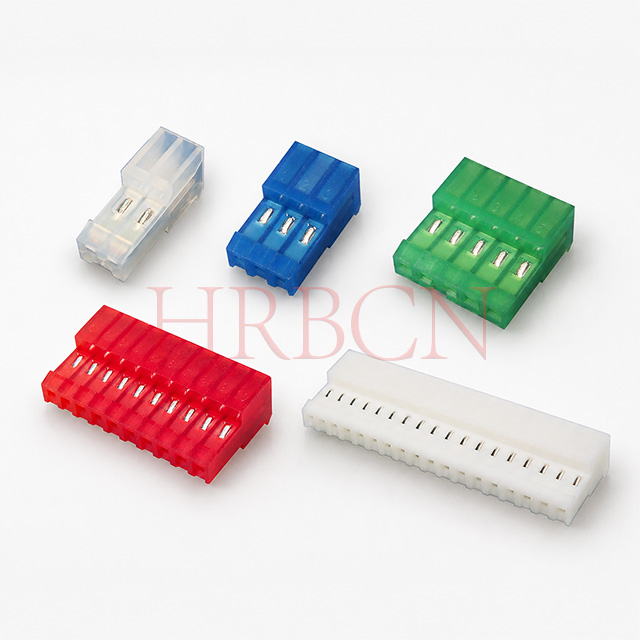

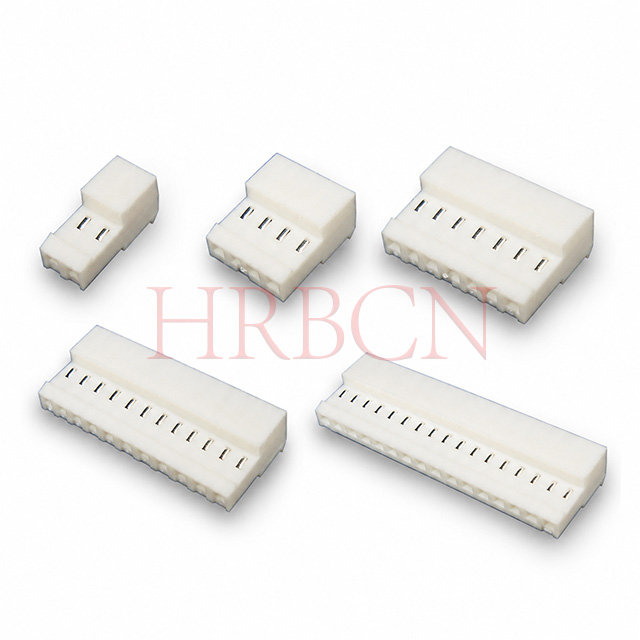

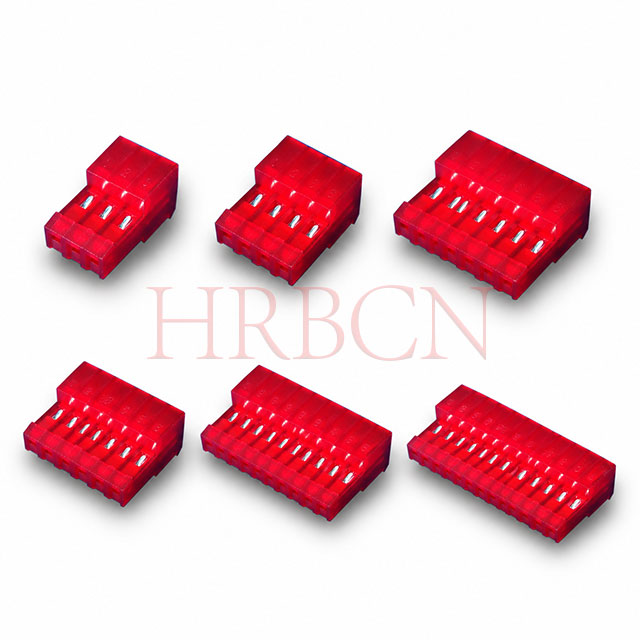

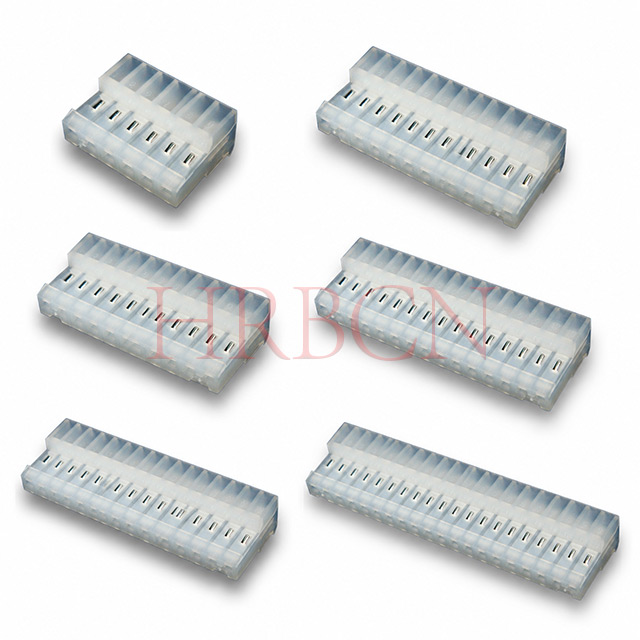

Connecteur à extrémité fermée HRB 2.54 IDC sans languettes polarisantes

La série HRB M2050 est un connecteur IDC à extrémité fermée au pas de 2,54 mm sans languettes de polarisation avec une conception à angle droit de 90°, pour une connexion fil-à-carte stable. Il adopte un boîtier en nylon ignifuge UL94V-2 et des bornes en laiton étamé, évalué à 250 V AC/DC et 3 A, température de fonctionnement de -25 ℃ à +85 ℃.
La conception à extrémité fermée empêche le glissement des brins de fil et les courts-circuits. Sans languettes polarisantes, il offre une plus grande flexibilité d'accouplement et un coût inférieur. La terminaison IDC sans soudure permet de gagner du temps d'assemblage, compatible avec les fils 22-26 AWG et 2 à 24 circuits. Conforme RoHS, largement utilisé dans les contrôles industriels, l'instrumentation, les appareils électroménagers, les systèmes embarqués et les kiosques.

  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
  • Boîtier ignifuge UL 94V-2
État de disponibilité:
Quantité:
  • M2050-NC(90°)

  • HRB

  • 8536909000

IDC à extrémité fermée à pas de 2,54  sans languettes polarisantes


Définition du numéro de pièce HRB

M2050-NC(90°)

    ①      ② ③④⑤

①M2050 : série HRB

②N : Nombre de broches : 2-24

③C : Couleur du boîtier, voir l'explication du tableau ci-dessous

④Sans R (vierge) : sans languettes polarisantes

⑤90° : extrémité fermée

C Couleur du boîtier Taille du fil
R Red AWG22
W Blanc AWG24
N Naturel AWG24
B Noir AWG24
b bleu AWG26
G Vert AWG26


Dimensions M2050-NC(90°)

Dimensions M2050-NC (90°) IDC

Numéro de pièce.
Dimensions Numéro de pièce.
Dimensions
UL94V-2 Circuits Dim: A Dim: B UL94V-2 Circuits Dim: A Dim: B
M2050-2-C(90°) 2 2.54 5.08 M2050-10-C(90°) 10 22.86 25.40
M2050-3-C(90°) 3 5.08 7.62 M2050-11-C(90°) 11 25.40 27.94
M2050-4-C(90°) 4 7.62 10.16 M2050-12-C(90°) 12 27.94 30.48
M2050-5-C(90°) 5 10.16 12.70 M2050-13-C(90°) 13 30.48 33.02
M2050-6-C(90°) 6 12.70 15.24 M2050-14-C(90°) 14 33.02 35.56
M2050-7-C(90°) 7 15.24 17.78 M2050-15-C(90°) 15 35.56 38.10
M2050-8-C(90°) 8 17.78 20.32 M2050-16-C(90°) 16 38.10 40.64
M2050-9-C(90°) 9 20.32 22.86 M2050-17-C(90°) 17 40.64 43.18


Principales fonctionnalités


  • Aucune languette polarisante n'offre une plus grande flexibilité d'accouplement.

  • La terminaison IDC permet un assemblage rapide et sans soudure.

  • L'alignement positif améliore la fiabilité de la connexion.

  • Réduit le risque de non-concordance lors de l'installation.

  • Compatible avec les systèmes de connecteurs IDC standard 2,54.

  • Le boîtier robuste assure une rétention sécurisée des câbles.

  • Boîtier ignifuge UL94V-2, conforme RoHS

Schéma d'accouplement

  • Conçu pour être associé aux couvercles de boîtier de la série M2052R , empêchant efficacement la poussière, l'humidité et les débris étrangers d'endommager les bornes de contact exposées.

  • M2050-NC (90°) : accouplement PCB indirect ; s'accouple aux embases PCB des séries M2545 et M2545R pour obtenir une interconnexion fil-à-carte fiable.~!phoenix_varIMG69!~

2.54 Accouplement IDC





FAQ sur l'ingénierie


Q1 : Quelles tailles de fils sont prises en charge par les connecteurs IDC 2,54 ?

R : Prend généralement en charge 22 à 26 AWG, en fonction du numéro de pièce spécifique.


Q2 : La soudure est-elle requise pour la terminaison ?

R : Non. La technologie IDC offre un processus de terminaison de fil sans soudure.


Q3 : Quelle est la fonction de la conception IDC à extrémité fermée ?

R : L'IDC à extrémité fermée empêche les brins de fil de glisser, évite les courts-circuits, améliore la fiabilité de la connexion et offre également une meilleure protection contre la poussière et les contacts accidentels.


Q4 : Quelles sont les implications de conception de l'utilisation d'une extrémité fermée IDC 2,54 sans languettes polarisantes ?

① L'absence de languettes polarisantes offre une plus grande flexibilité d'accouplement.

② La structure IDC à extrémité fermée améliore la rétention des fils et empêche l'extrusion des brins conducteurs, réduisant ainsi le risque de courts-circuits.

et améliorer la sécurité et la fiabilité des connexions.

③ La conception simplifiée du boîtier réduit la complexité du moule et les coûts de fabrication, tout en facilitant également la tolérance dimensionnelle

exigences par rapport aux versions polarisées.

④ Des mesures d'identification d'orientation supplémentaires sont nécessaires, telles que les marquages ​​de la broche 1, le codage couleur des câbles ou la sérigraphie du PCB.

indicateurs, pour assurer un montage et un entretien corrects.


Q5 : Des outils spéciaux sont-ils nécessaires pour l’assemblage ?

R : Des outils manuels ou des outils de terminaison d'établi sont recommandés pour une insertion cohérente des fils.


Q6 : Dans quelles applications ces connecteurs sont-ils couramment utilisés ?

R : Commandes industrielles, appareils électroménagers, instruments et systèmes électroniques basse tension.




FAQ sur les achats


Q1 : Quels sont les principaux avantages des connecteurs IDC par rapport aux solutions de sertissage ?
R : Assemblage plus rapide, moins de composants et coûts de main-d'œuvre réduits.


Q2 : Les versions IDC fermées sans languettes polarisées sont-elles disponibles dans plusieurs circuits ?

R : Oui. Diverses positions et configurations sont disponibles pour répondre à différentes exigences de conception.


Q3 : Ces connecteurs peuvent-ils aider à réduire le temps d’assemblage ?

R : Oui. La terminaison IDC permet une terminaison de masse rapide sans dénuder les fils.


Q4 : Les versions polarisées sont-elles interchangeables avec les connecteurs IDC 2,54 standard ?

R : Ils sont conçus pour être compatibles avec le système IDC 2.54 tout en ajoutant une protection d'accouplement.


Q5 : Quels facteurs doivent être pris en compte lors de la sélection d'un connecteur ?

R : Nombre de circuits, calibre de fil, exigences de polarisation et environnement d'application.


Q6 : Ces connecteurs sont-ils adaptés à une production à grand volume ?

R : Oui. Leur processus de terminaison simple permet une fabrication efficace à grande échelle.




Note actuelle
3A CA CC
Tension nominale
250 V CA CC
Température de fonctionnement
-25 ºC à +85 ºC
Résistance des contacts
10 mΩ maximum
Résistance d"isolation
1 000 MΩ min.
Résistance à la tension
750 V CA/minute
Matériel
Boîtier : Nylon UL94V-2
Borne : Laiton
Finition des bornes
Étamé
Plaqué or
Orientation
90°
Taille du fil
AWG22
AWG24
AWG26

1. Câblage point à point en électronique

  • Câblage interne de circuits imprimés dans des équipements industriels ou grand public.

  • Exemple : connexion d'une carte de contrôle à des capteurs ou des interrupteurs.

2. Contrôle industriel et automatisation

  • Automates (automates programmables) et modules d'E/S.

  • La languette polarisante garantit une orientation correcte dans les panneaux haute densité.

3. Équipements de test et prototypage

  • Connexions rapides et réversibles aux PCB sans soudure.

  • Souvent utilisé dans les laboratoires où les cartes sont fréquemment échangées.

4. Câblage interne de l'ordinateur et des périphériques

  • Composants PC existants et systèmes embarqués.

  • Câbles plats courts vers les embases des cartes filles ou des connecteurs.

5. Appareils de point de vente ou de kiosque

  • Connexion d'écrans, de boutons et de petits périphériques en interne.

  • Les languettes polarisantes évitent les erreurs de service sur le terrain.

6. Petits appareils électroménagers et électroniques

  • Appareils grand public nécessitant un câblage interne rapide et fiable.

  • Résistant aux vibrations grâce à la conception IDC.
