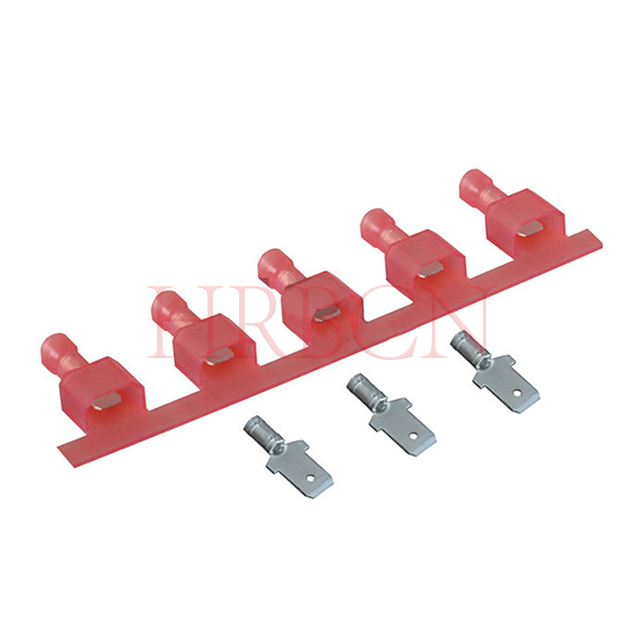

Q : Quels sont les paramètres de base de la borne de déconnexion mâle entièrement isolée de 4,8 mm (AWG 22-18) ?
A : Type de terminal à déconnexion rapide : onglets/type droit
Taille du fil : AWG22-18 (0,32-0,82 mm²)
Largeur de la languette d'accouplement : 4,8 (0,187')
Épaisseur de la languette d'accouplement : 0,5 mm/0,8 mm
Plage de diamètres d'isolation compatibles : 3,05 mm/5,84 mm

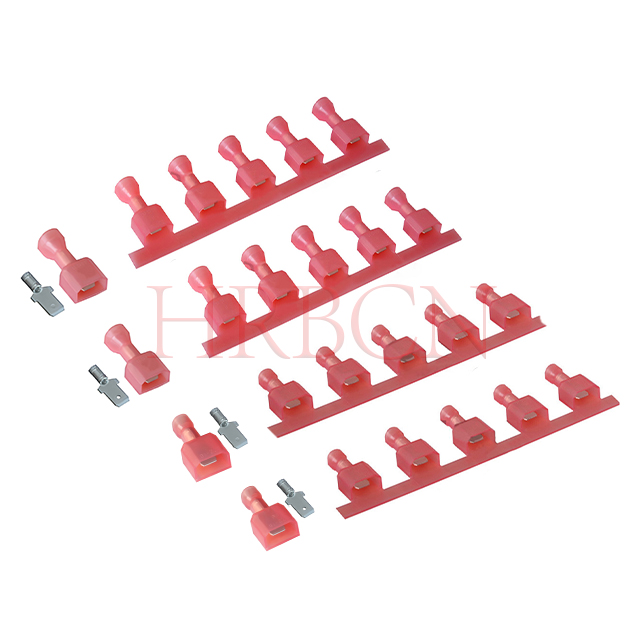

Q : Quelles sont les différences entre M6351FNS-8(8)-R ; M6351FNS-8(8)-R1 ; M6351FNS-8(8)-R(A); Bornes M6351FNS-8(8)-R1(A) ? Comment choisir le bon ?
R : Tous appartiennent à la série de bornes droites mâles entièrement isolées M6351FNS de 4,8 mm.
Les règles de codage sont les suivantes :
① : 8(8) représente l'épaisseur de la languette de borne : 0,8 mm ; 8(5) correspond à l'épaisseur de la languette du terminal : 0,5 mm.

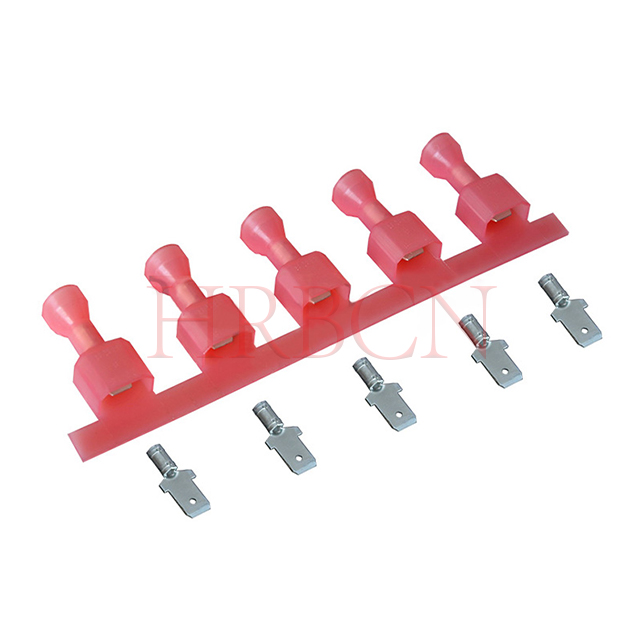

② : R / R1 représentent différents diamètres intérieurs d'isolation et plages de calibres de fil, tous deux pour le câblage AWG 22-18. R = Ins. diamètre, maximum : 3,05 mm ; R1=Ins. Diamètre, maximum : 5,84 mm.

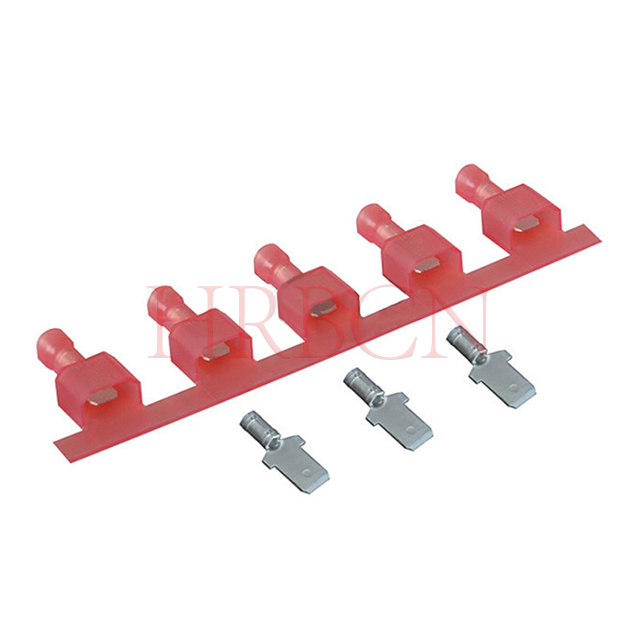

③ : Sans suffixe (A), adopte une structure Hole Detent avec de fortes performances de verrouillage et anti-vibration ; avec le suffixe (A) adopte une structure Dimple Detent pour une prise et un débranchement plus fluides avec une force de verrouillage standard.
Guide de sélection :
① : Choisissez la norme R / R1 sans suffixe (A) pour les scénarios nécessitant un verrouillage ferme et une résistance aux vibrations ;
② : Sélectionnez R(A) / R1(A) pour les applications nécessitant une insertion et une extraction faciles avec une demande de verrouillage conventionnelle ;
③ : Choisissez R ou R1 en fonction du diamètre extérieur réel de votre fil pour garantir un sertissage et un ajustement parfaits de l'isolation.
Q : Quel est le MOQ pour la borne isolée de 4,8 mm 0,187 ?
R : MOQ : 5000 pièces/article.
Q : Quel est le délai de livraison pour la borne isolée de 4,8 mm 0,187 ?
R : L/T : 3-4 semaines.
Q : Quelle est la température maximale nominale pour ce terminal de 4,8 mm ?
R : La température maximale nominale est de 105 ºC.
Q : Cette prise AWG 22-18 peut-elle être utilisée dans des environnements de vibrations automobiles ?
R : Oui, cette prise AWG 22-18 est dotée d'une rétention de contact sécurisée qui résiste aux niveaux de vibrations typiques de l'automobile. Il convient aux circuits auxiliaires lorsqu'il est installé conformément aux spécifications.
Q : Quelle est la différence entre les connecteurs 4,8 mm et 6,3 mm ?
R : La différence réside dans la largeur de l’onglet du terminal. Les connecteurs de 4,8 mm sont plus petits et utilisés pour des applications plus légères, tandis que les connecteurs de 6,3 mm
Les connecteurs gèrent des courants plus élevés.
Q : Comment choisir la bonne taille AWG ?
R : Sélectionnez le connecteur en fonction de votre calibre de fil. Ce produit est conçu pour les fils AWG 22-18, garantissant un bon ajustement du sertissage.
Q : Ces connecteurs sont-ils isolés ?
R : Oui, ils comportent un manchon entièrement isolé pour éviter les courts-circuits et améliorer la sécurité.
Q : Quelle taille de fil la norme AWG 22-18 prend-elle en charge ?
R : Les bornes AWG 22-18 sont conçues pour les fils avec une section transversale adaptée aux applications électriques à courant faible à moyen.
Q : Quelle est la différence entre les modèles avec et sans suffixe (A) ?
①Sans suffixe (A) :
Adopte une structure Hole Detent. Il se verrouille par engagement de trou circulaire, offrant une forte rétention, un anti-désengagement et une résistance aux vibrations.
②Avec suffixe (A) :
Adopte une structure Dimple Detent. Il se positionne par compression à ressort, permettant une insertion et une extraction plus fluides avec une force de verrouillage standard.

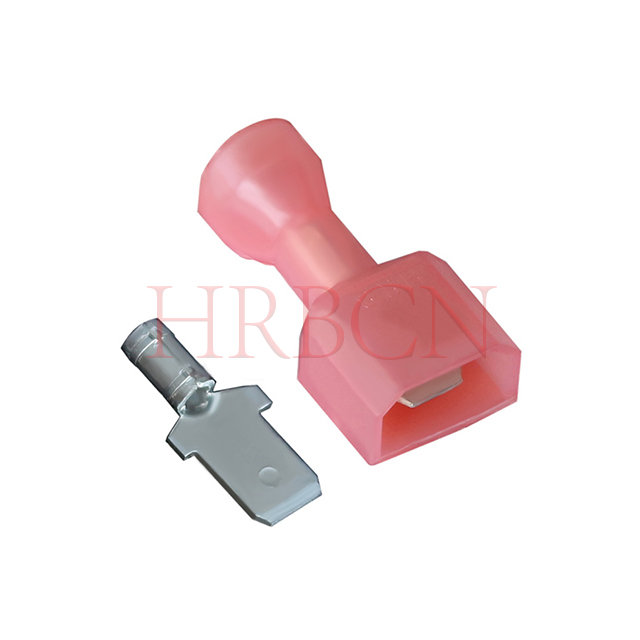

Q : Qu'est-ce qu'une borne de déconnexion mâle de 4,8 mm ?
R : La borne de déconnexion mâle de 4,8 mm est une sorte de borne à fourche de 0,187 pouce avec une largeur de languette de 4,8 mm.
Il s'agit d'un composant fil à connecter entièrement isolé, fabriqué en laiton étamé et en nylon ignifuge, largement accouplé à des bornes femelles de 4,8 mm pour une connexion et une déconnexion rapides.
Il est couramment utilisé dans les faisceaux de câbles automobiles, les appareils électroménagers et les équipements industriels pour la connexion de circuits, disponible dans différentes gammes de calibres de fil AWG16-14 et AWG22-18.
Q : Ce terminal est-il adapté à une utilisation automobile ?
R : Oui, cette borne de déconnexion femelle entièrement isolée est largement utilisée dans les systèmes de câblage automobile en raison de sa connexion sécurisée et
résistance aux vibrations.

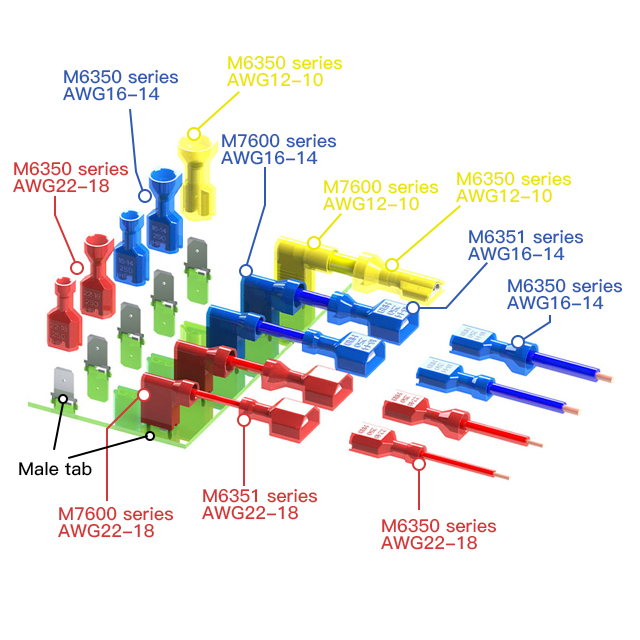

Q : Quelle est la différence entre l'accouplement avec des bornes femelles droites et des bornes femelles drapeau ? Comment choisir le bon type ?
R : Les bornes femelles droites et les bornes femelles drapeau peuvent s'accoupler avec les bornes de déconnexion mâles de mêmes spécifications.
Les principales différences sont le sens d'installation, la disposition du câblage et le scénario d'application :
① : La borne femelle droite adopte une structure droite en ligne, avec un câblage et une connexion dans une direction horizontale droite.
② : La borne femelle du drapeau présente une conception de drapeau à angle droit, tournant la direction du câblage de 90 degrés pour un acheminement latéral et une installation peu encombrante.
③ : Les performances électriques, le courant nominal et la structure de verrouillage à détente sont identiques pour les deux types, avec la même taille de languette et le même calibre de fil.
Guide de sélection :
① : Choisissez des bornes femelles droites pour un câblage linéaire, une disposition du faisceau droit et un espace d'installation suffisant.
② : Sélectionnez des bornes femelles à drapeau pour un espace de montage limité, un routage à angle de 90° et un câblage interne d'équipement compact.
③ : Conservez la même largeur de languette et le même calibre de fil AWG pour garantir un accouplement parfait avec les bornes mâles correspondantes.
