Q : Quels sont les paramètres de base de la borne de déconnexion femelle entièrement isolée de 4,8 mm (AWG 22-18) ?
A : Type de terminal à déconnexion rapide : Type de prise/drapeau
Taille du fil : AWG22-18 (0,32-0,82 mm²)
Largeur de la languette d'accouplement : 4,8 (0,187')
Épaisseur de la languette d'accouplement : 0,5 mm/0,8 mm
Plage de diamètres d'isolation compatibles : 3,05 mm/5,84 mm

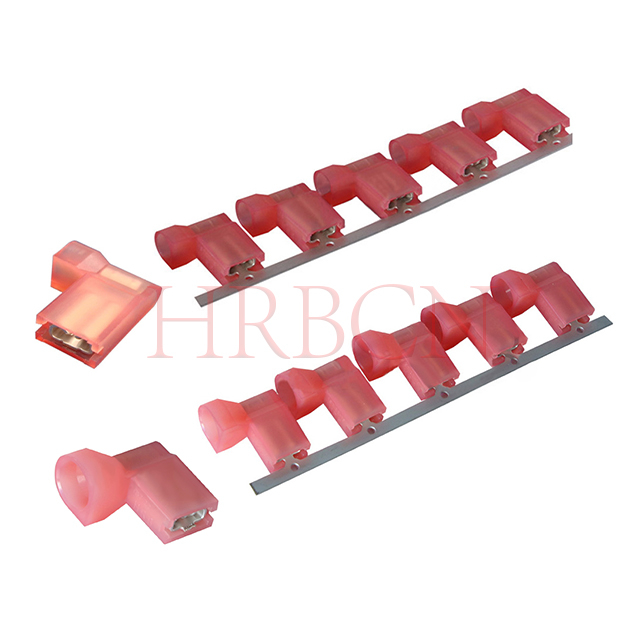

Q : Quelles sont les différences entre les terminaux M7600FNS-8(5)-R, M7600FNS-8(8)-R, M7600FNS-8(5)-R1, M7600FNS-8(8)-R1 ? Comment choisir le bon ?
R : Tous appartiennent à la série de bornes à drapeau femelle entièrement isolées M7600FNS de 4,8 mm.
Les règles de codage sont les suivantes :
① : (5) / (8) signifie l'épaisseur de la languette de borne : 0,5 mm et 0,8 mm respectivement.

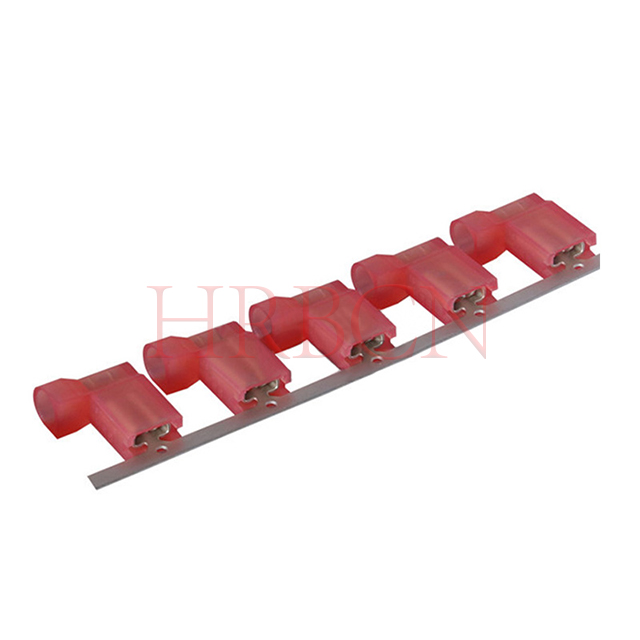

② : R / R1 représentent différents diamètres intérieurs d'isolation et plages de calibres de fil, tous deux pour le câblage AWG 22-18. R = Ins. diamètre, maximum : 3,05 mm ;

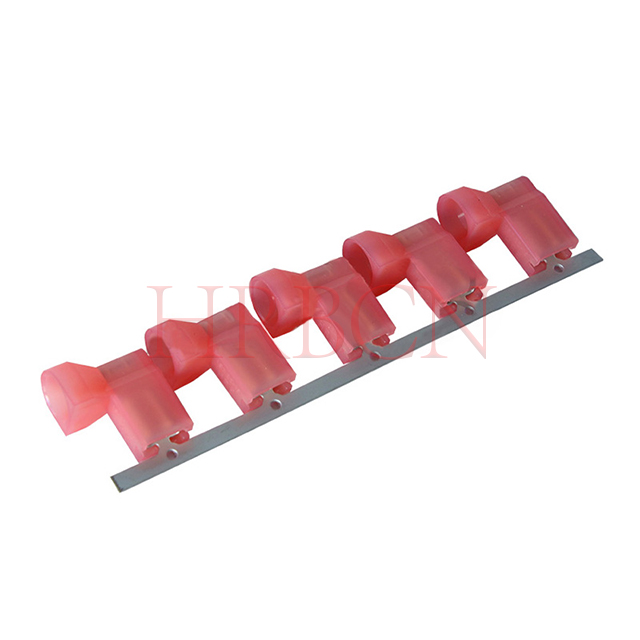

R1=Ins. Diamètre, maximum : 5,84 mm.
③ : L'épaisseur de la languette de 0,8 mm offre une meilleure conductivité, une plus grande résistance aux vibrations et une capacité de charge plus élevée que le type de 0,5 mm.
Guide de sélection :
① : Choisissez 0,5 mm (5) pour le câblage général conventionnel à courant faible à moyen ;
② : Sélectionnez 0,8 mm (8) pour les applications à courant élevé, à forte intensité de vibrations et à usage intensif ;
③ : Choisissez R ou R1 en fonction du diamètre extérieur réel de votre fil pour garantir un sertissage et un ajustement parfaits de l'isolation.
Q : Quel est le MOQ pour la borne isolée de 4,8 mm 0,187 ?
R : MOQ : 5000 pièces/article.
Q : Quel est le délai de livraison pour la borne isolée de 4,8 mm 0,187 ?
R : L/T : 3-4 semaines.
Q : Quelle est la température maximale nominale pour ce terminal de 4,8 mm ?
R : La température maximale nominale est de 105 ºC.
Q : Cette prise AWG 22-18 peut-elle être utilisée dans des environnements de vibrations automobiles ?
R : Oui, cette prise AWG 22-18 est dotée d'une rétention de contact sécurisée qui résiste aux niveaux de vibrations typiques de l'automobile. Il convient aux circuits auxiliaires lorsqu'il est installé conformément aux spécifications.
Q : Quelle est la différence entre les connecteurs 4,8 mm et 6,3 mm ?
R : La différence réside dans la largeur de l’onglet du terminal. Les connecteurs de 4,8 mm sont plus petits et utilisés pour des applications plus légères, tandis que les connecteurs de 6,3 mm
Les connecteurs gèrent des courants plus élevés.
Q : Comment choisir la bonne taille AWG ?
R : Sélectionnez le connecteur en fonction de votre calibre de fil. Ce produit est conçu pour les fils AWG 22-18, garantissant un bon ajustement du sertissage.
Q : Ces connecteurs sont-ils isolés ?
R : Oui, ils comportent un manchon entièrement isolé pour éviter les courts-circuits et améliorer la sécurité.
Q : Quelle taille de fil la norme AWG 22-18 prend-elle en charge ?
R : Les bornes AWG 22-18 sont conçues pour les fils avec une section transversale adaptée aux applications électriques à courant faible à moyen.
Q : Quelles certifications possèdent les connecteurs HRB (UL, RoHS, REACH) ?
R : Les connecteurs HRB détiennent les certifications UL/cUL, RoHS et REACH, ainsi que les principales approbations automobiles et industrielles.
UL/cUL : Certifié selon UL 1977 (fichier n° E322751)
Q : Qu'est-ce qu'une borne de déconnexion femelle de 4,8 mm ?
Une borne de déconnexion femelle de 4,8 mm est un type de connecteur électrique conçu pour s'adapter à une languette mâle de 4,8 mm, permettant un branchement rapide et sécurisé.
connexions filaires.
Q : Ce terminal est-il adapté à une utilisation automobile ?
R : Oui, cette borne de déconnexion femelle entièrement isolée est largement utilisée dans les systèmes de câblage automobile en raison de sa connexion sécurisée et
résistance aux vibrations.
Q : Quelle est la différence entre les bornes femelles droites et les bornes femelles drapeau ? Comment choisir le bon type ?
R : Les bornes femelles droites présentent une structure droite en ligne pour une installation de câblage directe, adaptée aux espaces étroits et au routage de faisceaux en ligne.
Les bornes de type drapeau sont dotées d'une conception de drapeau à angle droit, permettant un câblage latéral et un soudage ou un sertissage facile. Ils sont idéaux pour les zones de câblage encombrées et le montage vertical de PCB.
Choisissez le type droit pour le câblage en ligne linéaire ; sélectionnez le type de drapeau pour le routage à angle droit, l'espace d'installation limité et la connexion côté PCB.
