Chaque minute d’arrêt industriel coûte des milliers de dollars, souvent à cause d’une seule mauvaise connexion. Comment construire des systèmes de connecteurs qui restent fiables dans le temps ? La réponse est un plan clair : déterminez vos besoins en signal et en alimentation, vérifiez les problèmes environnementaux tels que la chaleur, le froid, la saleté et les secousses, définissez la taille, le nombre de broches et la taille des contacts, puis choisissez les connecteurs adaptés à votre équipement. Les pièces de verrouillage empêchent tout débranchement accidentel et les indices IP montrent à quel point ils bloquent l'eau et la poussière. Ce plan vous aide à choisir des connecteurs et des solutions de câblage robustes qui réduisent les temps d'arrêt et maintiennent une liaison stable. Prévoyez suffisamment de cycles de branchement/débranchement et une configuration facile pour que les choses fonctionnent à long terme. En faisant cela, vous pouvez concevoir des systèmes de connecteurs fiables qui restent fiables dans votre équipement.
Points clés à retenir
Tout d’abord, déterminez vos besoins en matière de signal et d’alimentation. Cela évite des réparations coûteuses ultérieurement.
Choisissez un connecteur qui correspond à votre espace et répond à vos besoins électriques. Cela l'aide à bien fonctionner et à rester fiable.
Utilisez des verrous, des joints et des protections pour vous protéger contre les secousses, l'humidité et le bruit du signal. Cela maintient les liens stables.
Planifiez le nombre de fois que vous branchez et débranchez et facilitez l'installation. Cela permet au système de rester fiable pendant longtemps et de gagner du temps.
Parlez dès le début à des experts en connecteurs. Ils peuvent vous aider à choisir la meilleure option pour votre machine.
Évaluer les besoins en matière d'environnement et de signaux pour des systèmes de connecteurs fiables
Avant de choisir des pièces, vous devez savoir ce dont votre machine a besoin. Une bonne conception de connecteur commence par deux questions clés : quels signaux le connecteur doit-il véhiculer et à quelles conditions sera-t-il confronté pendant son utilisation ? Répondre rapidement à ces questions vous permet d’éviter des réparations coûteuses et de garantir le bon fonctionnement des choses au fil du temps.
Identifier les exigences en matière d'alimentation, de données et de signaux
Chaque connexion de votre système a une tâche. Certaines liaisons transportent un courant élevé pour les moteurs ou les radiateurs. D'autres envoient des signaux de capteur de faible niveau. D’autres encore déplacent les données à grande vitesse entre les contrôleurs et les écrans. Chaque type impose des exigences différentes au connecteur. Pour les circuits de puissance, le matériau de contact doit supporter un courant élevé sans devenir trop chaud. Pour les lignes de signaux et de données, le blindage est essentiel pour maintenir les signaux clairs et bloquer les interférences électromagnétiques. Les signaux analogiques de bas niveau nécessitent une attention particulière à la résistance de contact, car même quelques milliohms peuvent fausser les lectures.
Les connecteurs fil à fil de HRB&HRBCN Connector montrent cette flexibilité. Ces connecteurs robustes prennent en charge les utilisations à faible signal et à haute puissance. Les conceptions de verrouillage robustes résistent également aux vibrations et aux contraintes thermiques , ce qui les rend idéales pour les environnements difficiles.
Les normes de l’industrie donnent des indications claires sur les notations actuelles. La norme CEI pour les connecteurs M8 et M12 montre comment le nombre de broches et le codage affectent la capacité de courant. Par exemple, un connecteur M12 à 3 broches et codage A transporte 4 ampères , tandis qu'un connecteur M12 à 2 broches et codage K transporte 16 ampères. Le tableau ci-dessous montre ces notes dans différentes configurations.
Pour les utilisations gourmandes en données, vous avez besoin de connecteurs robustes qui maintiennent la qualité du signal malgré les vibrations et les contraintes thermiques. Les connecteurs fil à fil HRB&HRBCN prennent en charge les données à haut débit avec de faibles pertes de signal et de faibles retards. Ils maintiennent une puissance stable même lorsque l’équipement tremble ou chauffe constamment.
Évaluer la température, les contaminants et les vibrations
L'environnement de travail décide quels connecteurs dureront à long terme. Les températures extrêmes peuvent endommager les boîtiers en plastique et modifier la force du ressort de contact. L'humidité et les contaminants chimiques accélèrent la corrosion sur les surfaces métalliques exposées. Les vibrations provoquent une corrosion de contact, un processus d'usure qui augmente la résistance de contact au fil du temps.

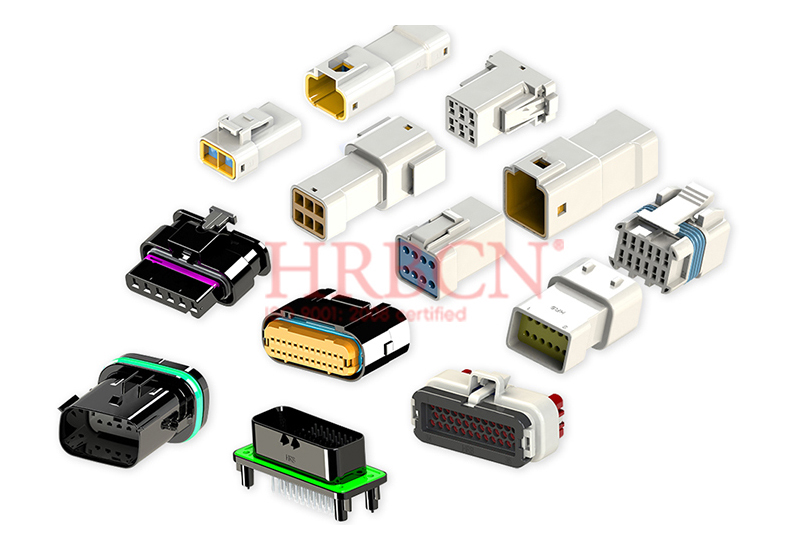

Les connecteurs d'alimentation étanches IP67 de HRB montrent un exemple clair de spécifications environnementales. Ces connecteurs robustes fonctionnent dans une plage de températures de -55°C à +85°C. . L'indice IP67 selon la norme CEI 60529 garantit une protection contre la poussière et l'immersion temporaire dans l'eau. Cela les rend parfaits pour les endroits difficiles comme les zones de lavage dans la transformation des aliments ou les équipements extérieurs exposés à la pluie.
Le tableau ci-dessous répertorie les spécifications clés des différents modèles de connecteurs HRB :
Modèle de connecteur | Indice IP | Plage de température de fonctionnement |
Fil à carte au pas de 2,5 mm (angle droit) | IP67 (CEI 60529) | -55°C à +85°C |
Pas de 2,5 mm pour automobile étanche | IP67 | -55°C à +85°C |
Montage sur panneau de 3,0 mm étanche | IP67 | -40°C à +130°C |
Les tests de vibration suivent des normes connues comme MIL-STD-202 . Cette norme vérifie comment les vibrations affectent les pièces dans les plages de fréquences et les niveaux observés lors de l'utilisation sur le terrain. Il montre les problèmes possibles lorsqu'une pièce ne respecte pas les règles de vibration. Lorsque vous choisissez des connecteurs pour des environnements difficiles, recherchez des conceptions qui ont réussi ces tests. Ces pièces utilisent des mécanismes de verrouillage solides et des contacts précis pour réduire ces risques.
En vérifiant à la fois les besoins en signaux et les conditions environnementales, vous construisez une base solide pour votre conception. Cette étape garantit que vous choisissez des pièces avec les bons matériaux de contact, le bon blindage, l'étanchéité et la résistance mécanique. Le résultat est un système qui fournit une alimentation, des données et une surveillance fiables des opérations du système.
Spécifier les dimensions physiques et les configurations de contacts
Les boîtiers d’équipements industriels offrent rarement un espace supplémentaire. Vous devez installer les connecteurs dans des panneaux étroits, des PCB encombrés ou des chemins de câbles étroits. Les dimensions physiques de votre système de connecteurs affectent directement le succès de l'installation et la fiabilité à long terme. Pour concevoir des systèmes de connecteurs fiables, vous devez prendre en compte deux facteurs : le style de coque qui correspond à votre emplacement de montage et le nombre de broches avec la taille des contacts qui correspond à vos charges électriques.
Faire correspondre la taille du connecteur et le style de coque aux contraintes d'espace
Chaque connecteur occupe de l’espace. Choisissez un style de coque qui correspond à votre espace disponible sans compromettre l’accès à la maintenance. Les prises à montage sur panneau fonctionnent bien pour les installations fixes où vous acheminez les câbles à travers une cloison. Les fiches en ligne ou à montage sur câble conviennent aux sections mobiles ou aux espaces restreints où une découpe du panneau est impossible.
Les connecteurs IDC compacts présentent des avantages en termes d'économie d'espace. Ces connecteurs éliminent le dénudage des fils, ce qui permet de gagner du temps d'assemblage et de réduire les erreurs d'installation. Le tableau suivant montre comment la taille du pas affecte vos options de conception :
Pas | Avantage d'économie d'espace | Contexte clé |
1,27 mm | Permet d'économiser de l'espace sur la carte en prenant en charge davantage de conducteurs dans un encombrement compact, permettant ainsi un routage de signaux haute densité | Idéal pour les configurations de circuits imprimés denses, les modules compacts, les serveurs, les équipements de communication et les modules industriels où l'espace est limité |
2,54 mm | Ce n'est pas la plus petite option, mais elle est pratique pour les connexions industrielles standard où l'accès à l'entretien et une inspection plus facile sont importants. | Convient aux panneaux de commande industriels, aux systèmes CNC, aux routeurs, aux commutateurs et aux équipements de test où l'accès à la maintenance est important |
Le pas de 1,27 mm vous permet d'acheminer de nombreux signaux dans une petite zone. Cela convient aux conceptions haute densité comme les serveurs ou les modules de communication. Le pas de 2,54 mm offre un équilibre entre densité et facilité d'accès. Vous pouvez sonder et inspecter les connexions sans outils spéciaux.
Le style de la coque compte également. Les prises à montage sur panneau utilisent une découpe fixe avec un écrou fileté ou une bride. Le connecteur iMINI C utilise une prise carrée de 1 1/8 de pouce avec un filetage de montage 3/4 NPT. La version à fiche a un diamètre extérieur maximum de 1 1/4 pouces. Ces dimensions vous indiquent exactement l'espace dont vous avez besoin derrière le panneau.
Calculer le nombre de broches et la taille des contacts pour l'intégrité du courant et du signal
Le pas du connecteur est directement lié à la capacité de transport de courant. Un pas plus grand signifie des contacts plus gros, qui gèrent plus de puissance. Un pas plus petit signifie des contacts plus petits, adaptés aux connexions au niveau du signal. Faites correspondre le nombre de broches et la taille des contacts à vos charges réelles.
Considérez les connecteurs fil-à-carte de HRB. Les borniers au pas de 5,08 mm conviennent à l'entrée de fils à courant élevé. Les connecteurs au pas de 2,5 mm s'adaptent aux configurations de circuits imprimés compactes où vous avez besoin d'une puissance modérée et d'un routage de signal dense. Les connecteurs à pas plus grand comme 6,35 mm ou 10,0 mm prennent en charge la transmission haute puissance pour les moteurs, les radiateurs ou les alimentations. Des pas plus petits fonctionnent pour les connexions au niveau du signal où le courant est faible mais la densité est élevée. Les matériaux utilisés dans ces contacts, tels que le laiton et l'alliage de cuivre étamé, garantissent des performances stables dans le temps. Ces matériaux résistent à la corrosion et maintiennent une faible résistance de contact. Cela garantit une fourniture de puissance stable même dans des conditions de charge élevée.
La relation entre le pas et la note actuelle suit un modèle clair. Un connecteur au pas de 3,5 mm transporte généralement jusqu'à 8 ampères par broche. Cette note reste la même que vous utilisiez 2, 3 ou 4 broches. Le nombre de broches ne modifie pas la capacité actuelle par broche. Chaque contact transporte toujours son courant nominal indépendamment.
Les borniers de 5,08 mm conviennent à l'entrée de fils à courant élevé. Les valeurs nominales de courant varient selon la conception : les connecteurs JST PH transportent 2 ampères par broche , les connecteurs Molex Micro-Fit transportent 9 ampères par broche et les connecteurs DIN-5 transportent environ 3 ampères par broche. Un pas plus grand prend généralement en charge une capacité de transport de courant plus élevée par broche, tandis que des pas plus petits ont des valeurs nominales inférieures.
Pas de 3,5 mm : courant de contact nominal jusqu'à 8 ampères (à partir des données produit TE)
Pour le même pas de 3,5 mm, les nombres de broches de 2, 3 et 4 partagent tous la même puissance nominale de 8 ampères. Le nombre de broches n'affecte pas la capacité actuelle par broche
Les fabricants proposent des options de pas, notamment 2,5 mm et 5,08 mm, ce qui implique des valeurs de courant variables
Vous devez également tenir compte des chutes de tension et de l’accumulation de chaleur. Chaque contact génère une chaleur proportionnelle au carré du courant. Dans un connecteur multibroches, la chaleur des broches adjacentes s'accumule. Cela peut réduire le courant nominal effectif. Vérifiez toujours la courbe de déclassement du fabricant.
L'intégrité du signal nécessite une attention particulière à l'espacement des contacts. Des contacts rapprochés peuvent capter la diaphonie des signaux adjacents. Pour les lignes de données à haut débit, maintenez une séparation adéquate entre les paires de signaux. Utilisez des plans de masse ou un blindage si nécessaire.
Le nombre de broches que vous choisissez affecte également les efforts d'installation. Plus de broches signifie plus de sertissages, plus d'insertions et plus de points de défaillance potentiels. Utilisez le nombre minimum de broches qui répond aux exigences de votre circuit. Réservez une ou deux broches supplémentaires pour une expansion future.
Lorsque vous créez des assemblages de câbles, tenez compte des dimensions physiques du connecteur ainsi que du chemin d'acheminement des câbles. Les assemblages de câbles avec des rayons de courbure serrés ou des fils de gros calibre nécessitent plus d'espace autour du connecteur. Prévoir un serre-câble et un support de câble pour éviter les contraintes mécaniques sur les contacts. Cette approche réduit les taux de défaillance et simplifie le service sur le terrain.
En adaptant le style de coque à votre espace et le nombre de broches à vos charges, vous construisez un système de connecteurs qui s'adapte physiquement et fonctionne électriquement. L'étape suivante consiste à ajouter des mécanismes de verrouillage, d'étanchéité et de blindage qui protègent la connexion dans les environnements difficiles.
Sélectionnez les mécanismes de verrouillage, de scellement et de protection
Une fois que vous avez défini les dimensions physiques et les configurations de contacts, vous devez protéger la connexion elle-même. Les vibrations, l’humidité et les interférences électromagnétiques peuvent dégrader les performances au fil du temps. Les bons mécanismes de verrouillage, d’étanchéité et de blindage maintiennent votre système stable et sécurisé.
Choisissez le verrouillage et la saisie pour éviter la déconnexion et les erreurs d'accouplement
Les vibrations constituent une menace constante pour l’intégrité des connecteurs. Une connexion desserrée provoque des signaux intermittents, une surchauffe ou une panne complète du système. Vous avez besoin d'un mécanisme de verrouillage qui résiste aux contraintes mécaniques de votre application . Différents mécanismes offrent différents niveaux de protection :
Mécanisme de verrouillage | Mécanisme primaire | Indice de résistance aux vibrations |
Composé frein-filet | Liaison chimique/frottement | Haut |
Rondelle de blocage fendue | Tension du ressort | Faible à modéré |
Rondelle étoile/dentée | Morsure mécanique | Modéré à élevé |
Écrou d'insertion en nylon | Interférence polymère | Haut |
Écrou et goupille crénelés | Butée mécanique positive | Extrême |
Les connecteurs à vis peuvent se desserrer sous l'effet des vibrations, à moins que vous ne les associiez à des contre-écrous, des rondelles élastiques ou des composés frein-filet. Les conceptions à baïonnette, avec leurs caractéristiques de came de verrouillage , résistent mieux au desserrage axial, mais les contraintes radiales ou de torsion peuvent toujours les affecter. de HRB Les connecteurs étanches IP67 utilisent des verrous boîtier-borne pour des performances fiables. Ces verrous empêchent toute déconnexion accidentelle, même dans des environnements exigeants.
De nombreuses personnes trouvent qu'une combinaison d'un couple initial approprié et d'un frein-filet de résistance moyenne offre le meilleur équilibre pour les machines industrielles. Une dépendance excessive aux rondelles mécaniques sans vérifier le couple peut toujours conduire à une défaillance si la fréquence de vibration correspond à la raideur du ressort de la rondelle.
Le codage évite les erreurs d'accouplement, qui entraînent des reprises coûteuses et des dommages à l'équipement. Deux options principales existent :
Option de saisie | Mécanisme | Comment il réduit les erreurs d’assemblage |
Connecteurs de couleur | Extérieurs aux couleurs vives ou graphiques à code couleur | Correspondance visuelle plus rapide et plus facile des couleurs coordonnées, permettant une identification rapide des disparités |
Connecteurs à clé mécanique | Forme distinctive qui s'adapte uniquement à un connecteur correspondant et ne peut être insérée que dans un sens | Empêche physiquement un accouplement ou une orientation incorrecte ; agit également comme une fonction de polarisation pour éviter les erreurs de rotation à 180 degrés, en particulier dans les scénarios d'accouplement aveugle |
Le clavier mécanique utilise des formes ou des saillies uniques pour bloquer une insertion incorrecte. Les touches à code couleur aident les opérateurs à repérer rapidement les paires correspondantes. Les fonctions de polarisation garantissent une orientation correcte à chaque fois. Ces éléments de conception réduisent le recours à la mémoire de l'opérateur, éliminent les retouches et renforcent la confiance dans les scénarios d'accouplement à l'aveugle.
Spécifiez les indices IP et le blindage EMI pour les environnements difficiles
Le scellement protège les contacts internes de l’eau, de la poussière et des produits chimiques. Le système de classification IP classe ce niveau de protection. IP67 , selon la norme CEI 60529, garantit une protection étanche à la poussière et une résistance temporaire à l'immersion dans l'eau. Cette classification convient aux environnements de lavage dans la transformation des aliments ou aux installations extérieures exposées à la pluie. Les connecteurs étanches HRB répondent à cette norme, fonctionnant de -55°C à +85°C avec une résistance de contact égale ou inférieure à 10 milliohms. Ces connecteurs robustes maintiennent des performances électriques stables même lorsqu'ils sont brièvement immergés.
Les interférences électromagnétiques (EMI) perturbent la transmission des données et dégradent la qualité du signal. Pour les applications gourmandes en données, vous avez besoin d’un blindage qui bloque le bruit externe et empêche les émissions de s’échapper. HRB&HRBCN Connector propose des solutions pour les applications de télécommunications et de centres de données nécessitant une protection contre les températures et les charges élevées. Ces connecteurs robustes offrent une double protection contre les contraintes thermiques et les interférences électriques, garantissant un transfert de signal propre dans les racks d'équipements denses.
Le choix des bons mécanismes de protection dépend de votre environnement spécifique. Évaluez les niveaux de vibrations, l’exposition à l’humidité et les sources EMI dans votre installation. Sélectionnez ensuite le verrouillage, l’étanchéité et le blindage qui correspondent à ces conditions. Cette approche systématique garantit que vos connecteurs robustes offrent une fiabilité à long terme dans des environnements difficiles. Chaque connexion que vous protégez aujourd’hui évite une panne coûteuse demain.
Planifier les cycles d'accouplement, l'installation et la fiabilité à long terme
Tenir compte de la durée de vie du cycle d'accouplement et de l'endurance mécanique
Chaque connecteur peut être branché et débranché un nombre limité de fois. Vous devez savoir à quelle fréquence votre équipement sera connecté et déconnecté au cours de sa durée de vie. Ce numéro vous aide à choisir le bon matériau de contact et le bon placage.
Le métal de base affecte la façon dont le contact conserve sa force de ressort et sa durée. Le laiton fonctionne pour une utilisation à faible cycle. Le bronze au phosphore fonctionne mieux pour une utilisation à cycle élevé. Le placage en étain convient aux connecteurs généraux, mais pas à une utilisation à cycle très élevé. Le placage à l’or est préférable pour une utilisation à cycle élevé. L'étain fonctionne bien dans des conditions sèches et à faible niveau, mais il n'est pas bon pour une utilisation à long terme à haute température ou à cycles élevés..
Les connecteurs étanches IP67 de HRB utilisent des contacts en laiton étamé et en alliage de cuivre. Ces matériaux résistent à la rouille et conservent une faible résistance de contact dans le temps. Pour les applications nécessitant de nombreux cycles de branchement-débranchement, vous devez utiliser le placage à l’or. L'or dure plus longtemps que l'étain et supporte des températures plus élevées.
Les tests d'endurance mécanique suivent la norme EIA-364-09. . Cette norme vérifie si le connecteur peut gérer de nombreux cycles de branchement-débranchement sans perte de performances. Après test, le connecteur ne doit présenter aucune usure ou dommage majeur. Ses performances électriques doivent rester dans des limites fixées. Vérifiez toujours que les connecteurs que vous avez choisis ont réussi ce test.
Conception pour une installation facile et une maintenance sur site
La vitesse d’installation affecte le coût total de votre système. Les anciennes méthodes comme le sertissage manuel prennent environ 55 secondes par connexion . Le soudage prend environ 100 secondes plus le temps de nettoyage. Les connecteurs IDC n'ont pas besoin d'être dénudés . Ils vous permettent de connecter des câbles multiconducteurs en quelques secondes.
'L'avantage des économies de temps et d'argent, ainsi que la facilité d'installation (car ils se fixent simplement sans avoir besoin de dénuder les fils) font des IDC un choix très convaincant .' — Brad Blietz, 3M
Les connecteurs IDC de HRB prennent en charge cet assemblage rapide. Ils sont disponibles au pas de 1,27 mm et 2,54 mm. Ils s’adaptent aux conceptions compactes où l’espace est restreint. Les connecteurs RAST offrent des avantages d'installation supplémentaires pour une utilisation automobile et industrielle :
Les assemblages de câbles pré-terminés utilisant des connexions de type IDC font gagner beaucoup de temps aux installateurs par rapport aux anciennes méthodes de bornes à vis. Ils suppriment les étapes de terminaison sur site et réduisent le risque d'erreurs de câblage. Cela réduit les coûts d’installation et de maintenance.
Le connecteur HRB&HRBCN détient les certifications ISO 9001, UL, VDE et TS16949. Ceux-ci confirment une qualité et une fiabilité constantes pour une utilisation industrielle à long terme. Lorsque vous choisissez des connecteurs certifiés, vous réduisez le risque d’indisponibilité et vous assurez que votre conception répond aux normes mondiales. Cet accent mis sur la qualité, associé à une bonne planification des cycles d'accouplement et à une installation facile, confère à votre équipement la fiabilité élevée dont il a besoin.
La conception de systèmes de connecteurs fiables exige des choix délibérés à chaque étape. Vous devez évaluer les conditions environnementales, spécifier les dimensions physiques, sélectionner les mécanismes de protection et planifier les exigences du cycle de vie. Aucun connecteur ne fonctionne parfaitement pour chaque application. La solution optimale équilibre les performances électriques, la protection de l’environnement, la taille physique et le coût.
Consultez toujours les fiches techniques du fabricant pour les données de performances spécifiques. HRB&HRBCN Connector propose des solutions d'interconnexion standard et personnalisées pour les besoins d'applications uniques. Leurs connecteurs offrent une connexion et une transmission de puissance fiables dans des environnements industriels exigeants.
Collaborez avec des fabricants de connecteurs expérimentés dès le début de votre processus de conception. Ils veillent à ce que vos besoins soient pleinement compris. Cette collaboration augmente l’efficacité et réduit les temps d’arrêt. Votre équipement mérite cette attention. Une conception réfléchie permet d'augmenter l'efficacité et la fiabilité à long terme de l'ensemble de votre système.
FAQ
De quel indice IP ai-je besoin pour les environnements lavables ?
Choisissez IP67 pour les équipements qui sont aspergés d’eau ou brièvement immergés. Cette classification, définie par la norme CEI 60529, empêche la poussière d'entrer et gère les immersions courtes. de HRB Les connecteurs étanches IP67 fonctionnent de -55°C à +85°C, ils s'adaptent donc aux équipements de transformation des aliments et d'extérieur.
Comment sélectionner le bon pitch pour ma candidature ?
Adaptez le pitch à vos besoins en énergie. Des pas plus grands comme 6,35 mm ou 10,0 mm transmettent une puissance élevée aux moteurs et aux radiateurs. Des pas plus petits tels que 1,27 mm ou 2,5 mm conviennent aux connexions de signal là où l'espace compte plus que la puissance. Vérifiez toujours la courbe de déclassement du fabricant pour les configurations multibroches.
Quel mécanisme de verrouillage fonctionne le mieux pour les environnements à fortes vibrations ?
Les verrous du boîtier aux bornes empêchent les vibrations de séparer les connexions. Les connecteurs IP67 de HRB utilisent cette conception pour rester sécurisés sous contrainte. Pour les connecteurs à vis, ajoutez un composé frein-filet ou des écrous à insert en nylon pour arrêter le desserrage. Le détrompage mécanique bloque également les mauvais branchements, réduisant ainsi les retouches et les dommages.
Combien de cycles d’accouplement dois-je prévoir ?
Comptez combien de fois votre équipement se branche et se débranche au cours de sa vie. Les contacts en laiton durent moins de 500 cycles. Les contacts en bronze phosphoreux et en alliage de cuivre supportent 500 à plus de 5 000 cycles. Pour des branchements fréquents, choisissez des contacts plaqués or. Ils résistent à l'usure et conservent une faible résistance beaucoup plus longtemps que les étamés.
