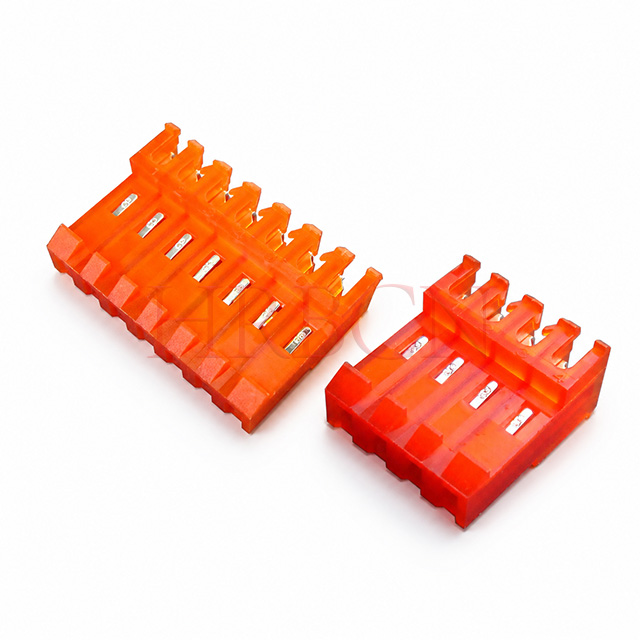

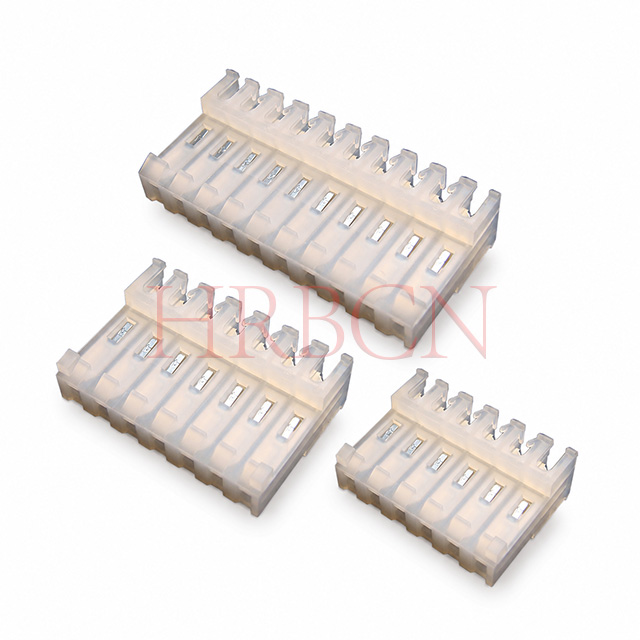

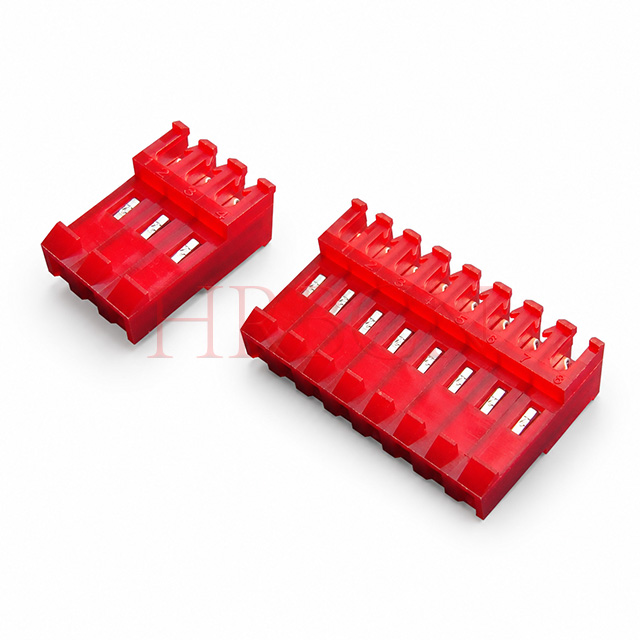

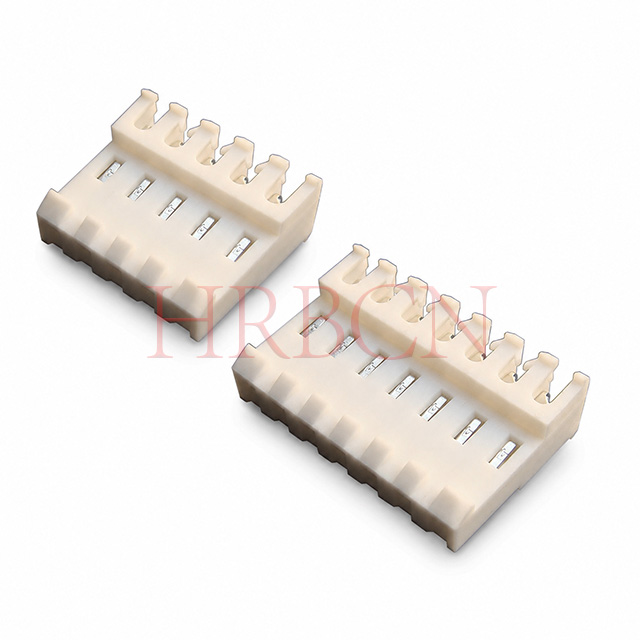

Passage IDC à 180 degrés au pas de 3,96 mm avec rampe de verrouillage

HRB M7060-NC est un connecteur IDC de traversée à 180° de 3,96 mm avec rampe de verrouillage et sans languettes de polarisation. Il utilise IDT pour un assemblage de fils efficace, disponible en 2 à 24 broches et compatible avec les fils AWG18-AWG24. Avec la certification UL et des performances électriques stables, il est parfait pour les connexions fil à carte et fil à fil dans les produits électroniques basse et moyenne tension.

  • Entièrement conforme RoHS et REACH
  • Certifié UL et cUL
  • Boîtier ignifuge UL 94V-2
État de disponibilité:
Quantité:
  • M7060-NC

  • HRB

  • 8536909000

IDC à pas de 3,96 avec rampe de verrouillage et sans languettes polarisantes


Connecteur au pas de 3,96 mm pour accouplement indirect, technologie de déplacement d'isolant (IDT), pour conducteurs individuels, avec rampe de verrouillage, sans  languettes de polarisation.


Définition du numéro de pièce HRB

M7060-NC

      ①②③④⑤⑥

①M7060 : série HRB

②Sans R (vierge) : alimentation à 180°

③N : Nombre de broches : 2-24

④C : Couleur du boîtier, voir l'explication du tableau ci-dessous

⑤Sans P (vierge) : avec rampe de verrouillage

⑥Sans R (vierge) : sans languettes polarisantes

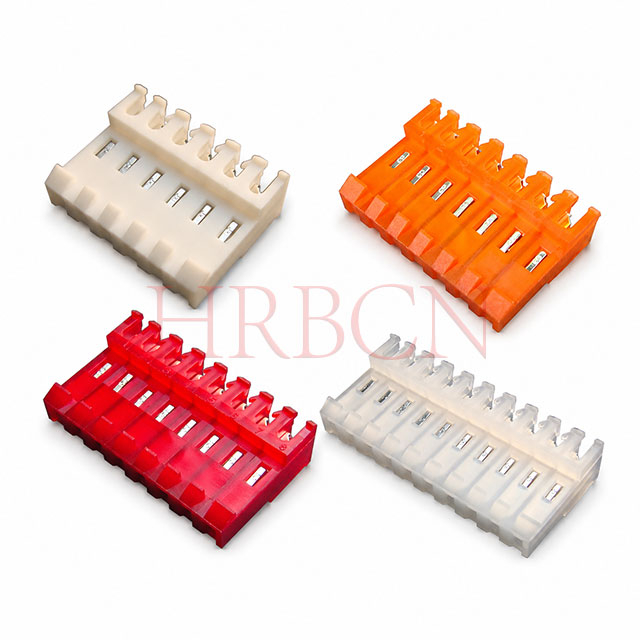

C Couleur Taille du fil
N Naturel AWG18
O Orange AWG18
Y Jaune AWG20
R Red AWG22
W Blanc AWG24

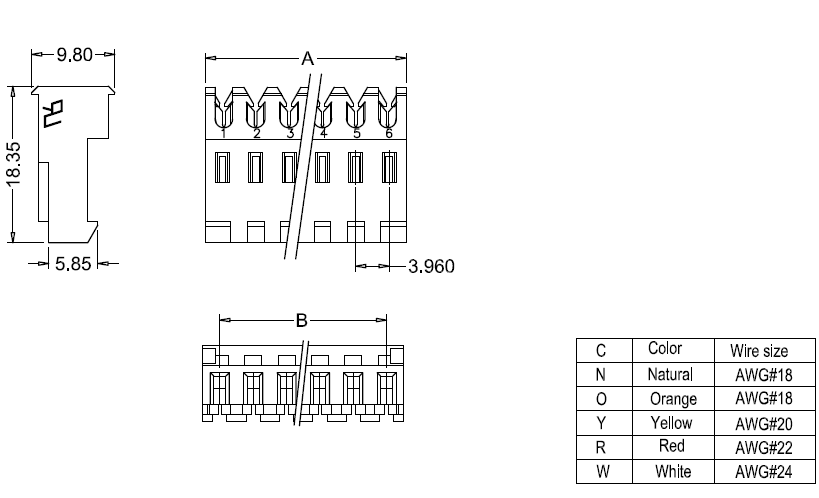

Dimensions du M7060-NC

Dimensions du CID M7060-NC

Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions Numéro  de pièce .
Dimensions
UL94V-2 Circuits Dim:  A Dim:  B UL94V-2 Circuits Dim:  A Dim:  B UL94V-2 Circuits Dim:  A Dim:  B
M7060-2-C 2 7.92 3.96 M7060-10-C 10 39.60 35.64 M7060-18-C 18 71.08 67.32
M7060-3-C 3 11.88 7.92 M7060-11-C 11 43.41 39.60 M7060-19-C 19 75.04 71.28
M7060-4-C 4 15.84 11.88 M7060-12-C 12 47.37 43.56 M7060-20-C 20 78.90 75.24
M7060-5-C 5 19.80 15.84 M7060-13-C 13 51.33 47.52 M7060-21-C 21 82.26 79.20
M7060-6-C 6 23.76 19.80 M7060-14-C 14 55.29 51.48 M7060-22-C 22 86.82 83.16
M7060-7-C 7 27.72 23.76 M7060-15-C 15 59.35 55.44 M7060-23-C 23 90.78 87.12
M7060-8-C 8 31.68 27.72 M7060-16-C 16 63.31 59.40 M7060-24-C 24 94.74 91.08
M7060-9-C 9 35.64 31.68 M7060-17-C 17 67.12 63.36

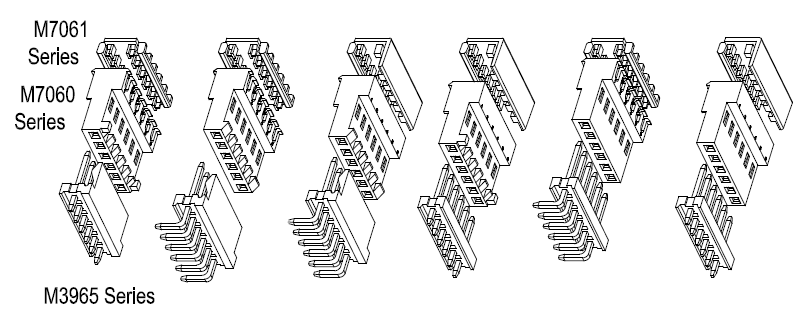

Schéma d'accouplement

Connexion fil à carte


  • Conçu pour être associé aux couvercles de boîtier M7061 et de la série, empêchant efficacement la poussière, l'humidité et les débris étrangers d'endommager les bornes de contact exposées .

  • Accouplement indirect de PCB ; s'accouple aux embases PCB des séries M3965 et M3965R pour obtenir une interconnexion fil-à-carte fiable.

Connexion fil à carte série M7060

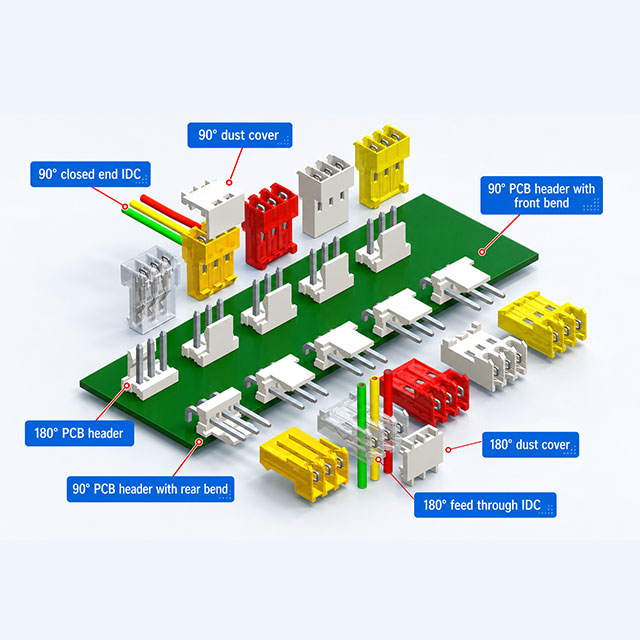

3,96 mm-IDC-AMP




FAQ générale

Q1 : Quelle est la plage de pas et de broches du connecteur IDC série M7060 ?

R : Il s'agit d'un connecteur IDC de traversée au pas de 3,96 mm, prenant en charge 2 à 24 broches pour la sélection.


Q2 : Quels calibres de fil sont compatibles avec ce connecteur ?

R : Il s'adapte aux fils AWG18, AWG20, AWG22 et AWG24, correspondant aux différents codes de couleur du boîtier.


Q3 : Quelles sont les caractéristiques électriques et la température de fonctionnement ?

A : Courant nominal : 5 A AC/DC ; Tension nominale : 600 V AC/DC ; Température de fonctionnement : -25°C à +85°C.


Q4 : Quels sont les matériaux et la qualité ignifuge ?

R : Boîtier : Nylon66, UL94V-2 ; Borne : Bronze phosphoreux avec placage en étain ou plaqué or.


Q5 : Quelles sont les fonctions des languettes polarisantes et de la rampe de verrouillage ?

R : Les languettes polarisantes empêchent l’insertion inversée ; la rampe de verrouillage assure un accouplement ferme et évite une connexion lâche.


Q6 : Est-ce un connecteur direct ? Quelle est l'orientation ?

R : Oui, il s'agit d'un connecteur IDC traversant à 180° pour un accouplement indirect.


Q7 : À quelles applications le M7060-NCR est-il adapté ?

R : Principalement utilisé pour la terminaison des câbles des équipements de contrôle industriel, des appareils électroménagers et des produits électroniques généraux.


Q8 : Pouvez-vous fournir un nombre de broches ou des couleurs personnalisées ?

R : Les broches standard vont de 2 à 24 et plusieurs couleurs standard sont disponibles. Contactez-nous pour une personnalisation non standard.


FAQ technique

Q1 : Pourquoi les connecteurs IDC sont-ils conçus en deux versions : avec languettes polarisantes et sans languettes polarisantes ?

R : Les deux structures sont développées pour répondre à différentes exigences anti-buée, efficacité d'assemblage, coûts et limites de disposition du produit :

1. Avec languettes polarisantes : Des saillies asymétriques en plastique intégrées au boîtier créent des interférences mécaniques. Le connecteur ne peut s'accoupler que dans une seule orientation correcte, bloquant physiquement l'insertion inversée ou l'accouplement inversé à 180°, éliminant ainsi les erreurs d'assemblage humain et les risques de court-circuit signal/alimentation causés par un mauvais câblage.

2. Sans languettes polarisantes : Boîtier simplifié sans saillies anti-retour. Il a une largeur hors tout plus petite, un coût de matière plastique inférieur et une résistance à l'insertion plus douce. Il s'appuie sur un marquage manuel ou des SOP de production pour éviter les erreurs d'accouplement, pour les scénarios d'application statiques à faible risque.


Q2 : Quelles sont les différences d'application entre l'IDC avec et sans languettes polarisantes ?

IDC avec languettes polarisantes (anti-retour)

  1. Avantage principal : anti-erreur d'insertion physique, risque nul d'accouplement inversé, aucune dépendance au jugement de l'opérateur ; adapté à l'assemblage aveugle, aux lignes de production automatisées, aux tableaux de câblage mixtes multi-connecteurs.

  2. Applications typiques : cartes mères de contrôle industriel, modules de commande de puissance, équipements médicaux, nouveaux contrôleurs d'énergie, instruments de test portables, cartes de circuits intégrés multi-signaux avec plusieurs connecteurs identiques.

  3. Scénario de risque : l'insertion inversée provoquera un court-circuit, un PCB brûlé, une défaillance du signal ou des risques pour la sécurité de l'équipement.

IDC sans languettes polarisantes

  1. Avantage principal : corps plus étroit pour une disposition interne compacte, coût unitaire inférieur, force d'insertion plus légère, sertissage automatisé à grande vitesse plus facile.

  2. Applications typiques : appareils électroménagers à circuit unique, panneaux d'éclairage LED, petits accessoires numériques, câblage interne fixe simple avec un seul connecteur par carte.

  3. Scénario de risque : Applicable uniquement si un mauvais accouplement ne causera pas de dommages graves ; les opérateurs peuvent clairement identifier la séquence des broches via la couleur du fil ou le marquage sérigraphié.


  • Q3 : Comment choisir entre les connecteurs IDC avec/sans languettes de polarisation ?

Jugez selon 4 dimensions fondamentales :

Risque d’échec d’insertion inversée

L'accouplement inversé conduit à un court-circuit, des composants brûlés, une panne d'équipement → Choisissez avec les languettes polarisantes

  • Un mauvais plug-in ne provoque qu'aucune sortie de signal sans dommages matériels → Peut sélectionner sans languettes polarisantes

Nombre de connecteurs sur un PCB

  • Plusieurs connecteurs IDC identiques disposés de manière dense sur une seule carte → Doit utiliser des languettes de polarisation pour distinguer les circuits

  • Un seul connecteur monté par circuit imprimé → Sans languettes de polarisation est acceptable

Mode de production d'assemblage

  • Assemblage automatique de masse, accouplement aveugle, ligne de production de harnais à grande vitesse → Avec languettes polarisantes (évite les produits défectueux en masse)

  • Assemblage manuel en petits lots avec codage couleur des fils clair/étiquettes sérigraphiées → Sans languettes polarisantes

Contraintes d’espace produit et de coût

  • Limite de largeur stricte sur le boîtier interne, budget de coût de nomenclature serré → Sans languettes de polarisation

  • Produits industriels de haute fiabilité, exigence de longue durée de vie, tolérance de coût → Avec languettes polarisantes


    Q4 : La conception des languettes polarisantes affecte-t-elle la compatibilité avec les embases PCB correspondantes ?

R : Les IDC de la série M7060 avec/sans languettes de polarisation partagent un pas, une disposition des broches et des dimensions de borne internes identiques, entièrement compatibles avec les embases PCB correspondantes de la série M3965. Seule la structure de saillie anti-retour du boîtier extérieur diffère ; les performances électriques et la cohérence dimensionnelle d’accouplement restent inchangées.
Q5 : Les opérateurs peuvent-ils toujours se brancher à l'envers pour l'IDC avec des languettes polarisantes ?
R : Impossible. La languette de polarisation asymétrique entrera en collision avec le bord des embases de circuit imprimé enveloppées lorsqu'elle sera retournée à 180°, formant un verrouillage physique et empêchant une insertion complète, ce qui élimine fondamentalement les défauts de câblage inversé.
Q6 : Est-il nécessaire de choisir des languettes de polarisation si je n'ai qu'un seul connecteur sur la carte ?
R : Cela dépend de la norme de sécurité de votre produit. Si votre produit implique un circuit d'alimentation ou une carte de commande de grande valeur, les languettes de polarisation sont toujours recommandées pour éviter les erreurs de fonctionnement humain lors de la maintenance après-vente ; pour les circuits de signaux simples basse tension sans risques de sécurité, une version non polarisante est acceptable pour réduire les coûts.


Note actuelle
5A CA CC
Tension nominale
600 V CA CC
Température de fonctionnement
-25 ºC à +85 ºC
Résistance des contacts
3,0 mΩ maximum
Résistance d"isolation
5 000 MΩ min.
Résistance à la tension
2200 V CA/minute
Matériel
Boîtier : Nylon UL94V-2
Borne : Bronze phosphoreux
Finition des bornes
Étamé
Plaqué or
Orientation
180°
Taille du fil
AWG18
AWG20
AWG22
AWG24
