HRB RAST 2.5 DIP Pin Header Pas de contact vertical 2,5 mm

M7230-X-XXXX-2B
La série HRB M7230 est un embase à broches DIP verticale conforme à la norme RAST 2.5 avec un pas de contact de 2,5 mm, un loquet de verrouillage intégré, un robinet de positionnement et un détrompage personnalisable. Il fournit des connexions carte à fil sécurisées, à l'épreuve des erreurs et stables pour les appareils électroménagers, l'électronique automobile, les commandes industrielles et les appareils intelligents.
État de disponibilité:
Quantité:
enquête Ajouter au panier

  • M7230-X-XXXX-2B

  • HRB

  • 8536909000

Définition du numéro de pièce

M7230 -X -XXXX -2B

   ①       ②     ③

① :  numéro de série d'article HRB

② : Nombre de broches : 2-20

③ : Saisie : 0000-9999


Concernant les embases à broches de la série M7230, des exemples de configurations de détrompage sont répertoriés ci-dessous. D’autres options de saisie standard sont disponibles sur demande. Veuillez contacter le service commercial HRB pour plus de détails.


Nombre de broches

(2-20 broches)

Réf HRB.

Exemples de saisie

 SPQ (pièces) Taille du carton (cm)
2

M7230-2-0000-2B

M7230-2-0001-2B

M7230-2-0002-2B

etc.

 6000 33×30×27
3

M7230-3-0000-2B

M7230-3-0003-2B

M7230-3-0005-2B

etc.

 4800
 33×30×27
4

M7230-4-0000-2B

M7230-4-0008-2B

M7230-4-0012-2B

etc.

 3600 33×30×27

5

M7230-5-0000-2B

M7230-5-0008-2B

M7230-5-0013-2B

etc.

 3000 33×30×27

Paramètres techniques

  • Courant nominal : 3A AC, DC Max.

  • Tension nominale : 32 V CA, CC

  • Température de fonctionnement : -40 ℃ ~ + 120 ℃

  • Résistance de contact : 10 mΩ maximum.

  • Résistance d'isolation : 1 000 mΩ min.

  • Tension de tenue : 1 400 V CA/minute

  • Matériau : boîtier : nylon66 UL94V-0 ;  Borne : Laiton étamé.

  • GWT : 750 ℃ ​​CEI-60335-1

Pièces d'accouplement

CID HRB série M7280

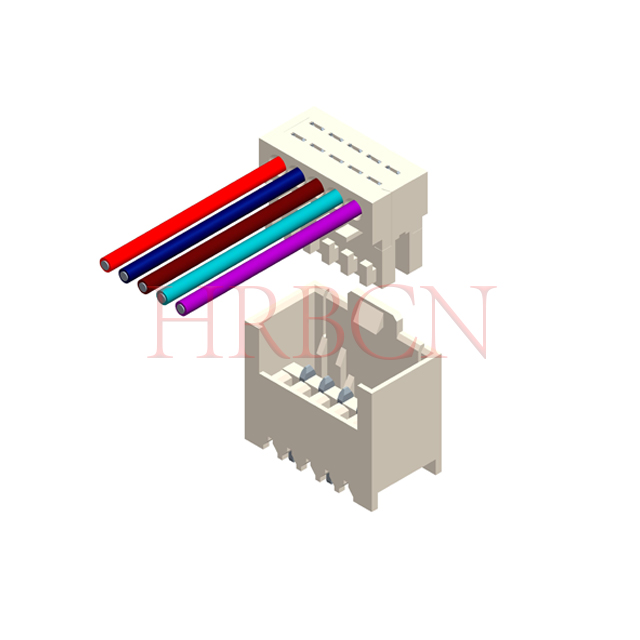

Accouplement avec la série HRB M7280


IDC série HRB M7234

M7234R-N


Conformité

  • Directive RoHS de l'UE (UE) 2015/863 modifiant l'annexe II de la directive 2011/65/UE

  • Directive sur les véhicules hors d'usage (2000/53/CE)

  • AfPS GS 2019 : 01 PAK-Hydrocarbures aromatiques polycycliques (HAP)

  • Règlement Européen POPs (UE) 2019/1021

  • Règlement Européen POPs (UE) 2024/2570

  • Règlement Européen POPs (UE) 2025/718

  • Règlement Européen POP (UE) 2023/1608

  • Règlement Européen POPs (UE) 2019/1021

  • Règlement Européen POPs (UE) 2025/843

  • Règlement Européen POPs (UE) 2025/1930

  • Règlement (CE) Np 1907/2006 concernant REACH

  • Proposition 65 de la Californie aux États-Unis

Certificats de produits

Approbations et certification de sécurité : UL&cUL; VDE

Indice d'inflammabilité UL : UL 94V-0

APPLICATIONS DU SYSTÈME DE CONNECTEUR HRB RAST2.5 & RAST5.0
  • <span style=Applications de machines à laver" />
  • <span style=Machines à laver commerciales" />
  • <span style=Connexion électrique" />
  • <span style=Electronique automobile" />

Quelle technologie de connexion le connecteur RAST 2.5 utilise-t-il ?

Ce connecteur RAST 2.5 utilise la technologie professionnelle de déplacement d'isolant IDC pour une terminaison de fil rapide et fiable.

Quelles sont les spécifications de pas et de broches de ce connecteur IDC ?

Ce connecteur IDC présente un pas standard de 2,5 mm et fournit plusieurs configurations de broches pour s'adapter à diverses configurations de câblage industriel.

Quelle est l'intensité et la tension nominales de ce connecteur RAST 2.5 IDC ?

Ce connecteur RAST 2.5 IDC a un courant et une tension nominales stables pour les applications industrielles de transmission de puissance et de signal.

Ce connecteur RAST 2.5 est-il adapté au montage automatique ?

Oui, ce connecteur RAST 2.5 prend en charge l'assemblage automatique, contribuant ainsi à améliorer l'efficacité du câblage pour la production de masse.

Ce connecteur IDC a-t-il des fonctions anti-vibrations et anti-bruit ?

Ce connecteur IDC est conçu avec verrouillage et polarisation pour éviter le desserrage et un mauvais accouplement dans des environnements de travail difficiles.

À quelles normes ignifuges et de sécurité ce connecteur fil-à-carte répond-il ?

Ce connecteur fil à carte utilise un matériau hautement ignifuge et est conforme aux normes mondiales de sécurité industrielle et environnementales.

Quelles gammes de fils sont compatibles avec ce connecteur RAST 2.5 IDC ?

Ce connecteur RAST 2.5 IDC correspond aux tailles de fils industriels courants et est largement utilisé dans les systèmes de faisceaux de câbles standard.

Quelles sont les applications typiques de ce connecteur d’alimentation industriel ?

Ce connecteur d'alimentation industriel est largement utilisé dans le contrôle industriel, les appareils électroménagers, les modules d'alimentation et les équipements d'automatisation.

Ce connecteur IDC peut-il remplacer les connecteurs à sertir traditionnels ?

Oui, ce connecteur IDC élimine le dénudage et le sertissage et peut remplacer les connecteurs traditionnels pour réduire les coûts de production.

Ce connecteur RAST 2.5 est-il compatible avec les interfaces standards de l'industrie ?

Ce connecteur RAST 2.5 suit les normes industrielles universelles et présente une bonne compatibilité avec les systèmes de harnais traditionnels.
