Connecteur RAST 2.5 IDC avec technologie IDT | Connecteur HRB M728X

Partager sur:

Connecteur RAST 2.5 IDC avec technologie IDT | Connecteur HRB M728X

Les connecteurs HRB RAST 2.5 IDC sont conçus pour des connexions fil-à-carte compactes et fiables dans les appareils électroménagers, l'électronique industrielle et les systèmes de contrôle intelligents.
Dotée de la technologie avancée de déplacement d'isolation (IDT), la série M728X permet une terminaison de fil rapide et efficace sans dénudage ni sertissage, contribuant ainsi à réduire le temps d'assemblage et à améliorer la cohérence de la production.
Grâce à des structures de détrompage RAST 2.5 standardisées et à des mécanismes de verrouillage sécurisés, ces connecteurs empêchent efficacement les erreurs d'accouplement et garantissent des performances électriques stables dans les applications exigeantes.
La conception compacte, la transmission fiable du signal et les options de codage flexibles font des connecteurs HRB RAST 2.5 idéaux pour les systèmes électroniques modernes nécessitant des solutions de connectivité sûres, durables et peu encombrantes.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
M728X
Marque de produit:
HRB
code produit:
8536909000

Description du codage HRB et interface d'accouplement

Série	Pos. Non.	Emplacement de contact	Description	S'accoupler avec

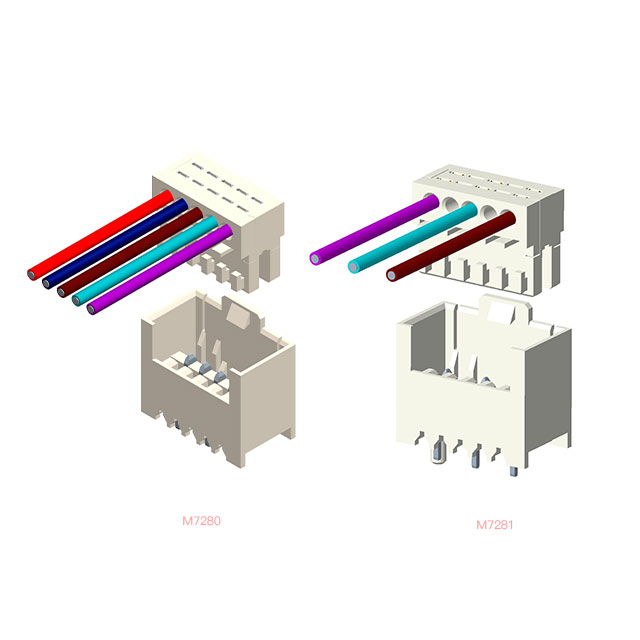

M7280	2-20 broches	2,5 mm	Connecteur RAST 2.5 pour accouplement indirect, isolation technologie de déplacement (IDT), avec nervure de clavetage	M7230 M7268
M7281	3-19 broches	5,0 mm	Connecteur RAST 2.5 pour accouplement indirect, isolation technologie de déplacement (IDT), avec nervure de clavetage	M7264

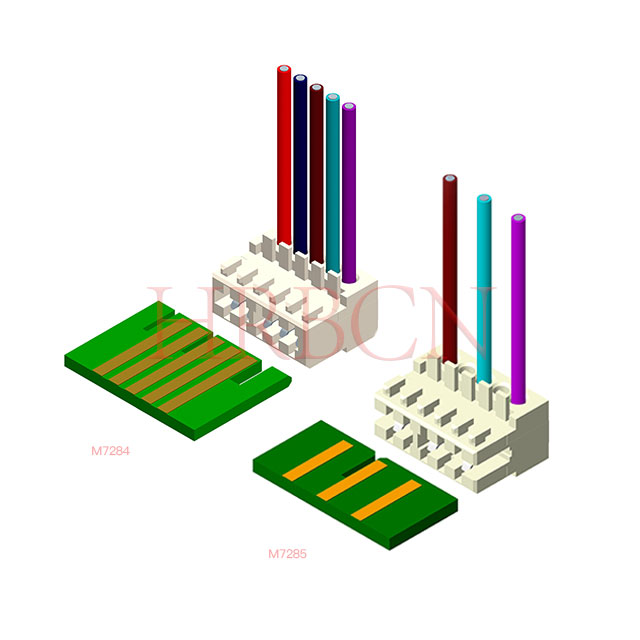

M7284	2-20 broches	2,5 mm	Connecteur RAST 2.5 pour raccordement direct, technologie de déplacement d'isolant (IDT), au choix avec ou sans nervure de détrompage et côtés fermés, pour conducteurs individuels	PCB
M7285	3-19 broches	5,0 mm	Connecteur RAST 2.5 pour raccordement direct, technologie de déplacement d'isolant (IDT), au choix avec ou sans nervure de détrompage et côtés fermés, pour conducteurs individuels	PCB

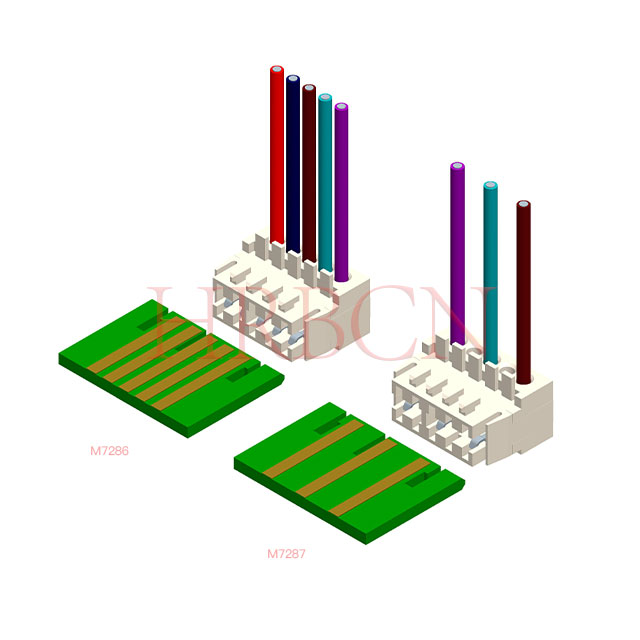

M7286	2-20 broches	2,5 mm	Connecteur RAST 2.5 à emboîtement direct, technologie à déplacement d'isolant (IDT), avec verrouillage sur circuit imprimé au moyen de crochets de verrouillage latéraux, avec nervure de détrompage, pour conducteurs individuels.	PCB
M7287	3-19 broches	5,0 mm	Connecteur RAST 2.5 à enfichage direct, technologie à déplacement d'isolant (IDT), avec verrouillage sur circuit imprimé au moyen de crochets de verrouillage latéraux, avec nervure de détrompage, pour conducteurs individuels	PCB

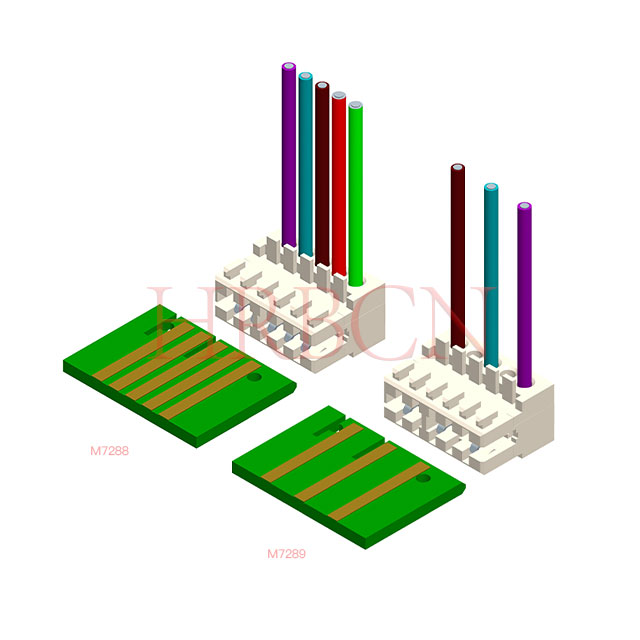

M7288	2-20 broches	2,5 mm	Connecteur RAST 2.5 à raccordement direct, technologie à déplacement d'isolant (IDT), avec verrouillage sur circuit imprimé au moyen de crochets de verrouillage, au choix avec ou sans nervure de détrompage et côtés fermés, pour conducteurs individuels	PCB
M7289	3-19 broches	5,0 mm	Connecteur RAST 2.5 à raccordement direct, technologie à déplacement d'isolant (IDT), avec verrouillage sur circuit imprimé au moyen de crochets de verrouillage, au choix avec ou sans nervure de détrompage et côtés fermés, pour conducteurs individuels	PCB

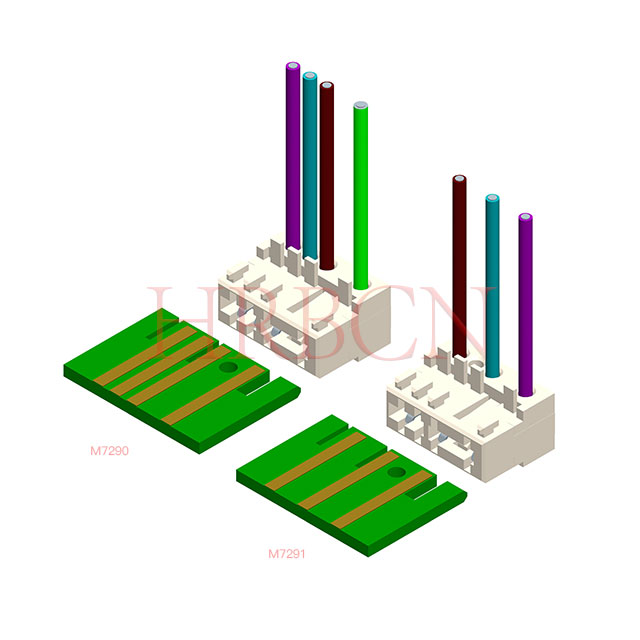

M7290	2-20 broches	2,5 mm	Connecteur RAST 2.5 à raccordement direct, technologie à déplacement d'isolant (IDT), avec verrouillage sur circuit imprimé au moyen de crochets de verrouillage, au choix avec ou sans nervure de détrompage et côtés fermés, pour conducteurs individuels	PCB
M7291	3-19 broches	5,0 mm	Connecteur RAST 2.5 à raccordement direct, technologie à déplacement d'isolant (IDT), avec verrouillage sur circuit imprimé au moyen de crochets de verrouillage, au choix avec ou sans nervure de détrompage et côtés fermés, pour conducteurs individuels	PCB

Avantages de la technologie IDC

Terminaison de câble rapide et efficace
Erreurs d'assemblage réduites
Contact électrique stable et fiable
Conception simplifiée du faisceau de câbles
Coûts de main d’œuvre et de production réduits
Cohérence de connexion améliorée
Haute durabilité pendant le transport et l'installation

Caractéristiques du produit

Interface standardisée RAST 2.5
Terminaison de fil IDT fiable
Conception fil-à-carte compacte
Options de verrouillage et de polarisation sécurisées
Assemblage rapide et coût de main d’œuvre réduit
Performances électriques stables
Configurations de codage flexibles
Convient à la production automatisée

Conformité

Directive RoHS de l'UE (UE) 2015/863 modifiant l'annexe II de la directive 2011/65/UE
Directive sur les véhicules hors d'usage (2000/53/CE)
AfPS GS 2019 : 01 PAK-Hydrocarbures aromatiques polycycliques (HAP)
Règlement Européen POPs (UE) 2019/1021
Règlement Européen POPs (UE) 2024/2570
Règlement Européen POPs (UE) 2025/718
Règlement Européen POP (UE) 2023/1608
Règlement Européen POPs (UE) 2019/1021
Règlement Européen POPs (UE) 2025/843
Règlement Européen POPs (UE) 2025/1930
Règlement (CE) Np 1907/2006 concernant la proposition REACHUS California 65

Certificats de produits

Approbations et certification de sécurité : VDE, UL, cUL

Indice d'inflammabilité UL : UL 94V-0

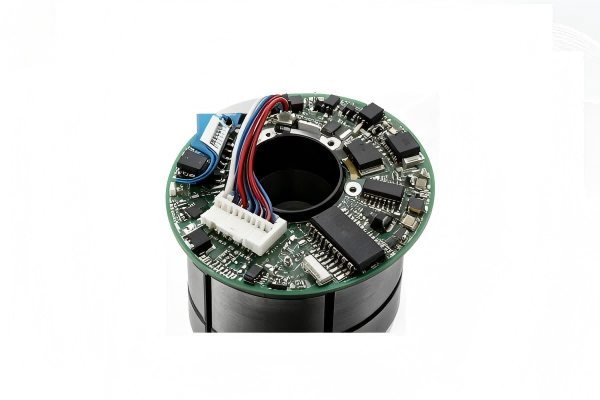

Applications typiques

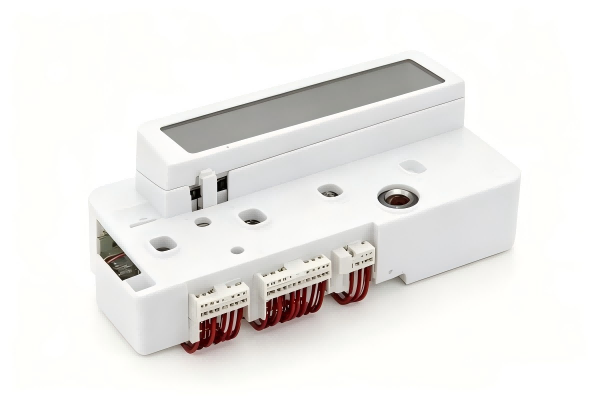

Appareils électroménagers et machines à laver

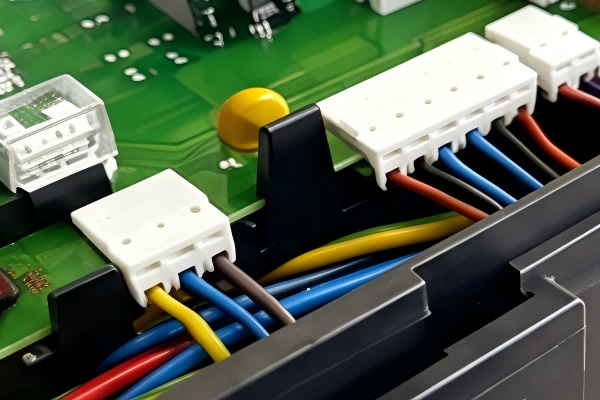

Systèmes de contrôle industriels

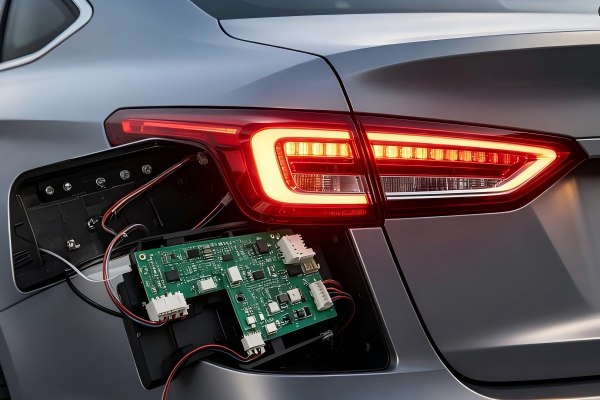

Modules électroniques automobiles
Appareils domestiques intelligents
Équipement d'alimentation électrique
Systèmes d'appareils commerciaux
Matériel de bureautique
Appareils de communication et de réseau

Q : Pourquoi choisir RAST 2.5 et RAST 5.0 ?

A : Flexibilité à double pas : RAST 2.5 pour une puissance compacte, faible à moyenne ; RAST 5.0 pour les applications robustes à courant élevé.

Haute efficacité : les connecteurs HRB sont dotés d'une terminaison IDC qui élimine le dénudage et le sertissage des fils, réduisant ainsi le temps d'assemblage de 50 % pour les lignes automatisées.

Fiabilité éprouvée : la conception de contact à 4 points, la conformité du fil incandescent et le verrouillage positif garantissent des performances à long terme dans des conditions extrêmes.

Standardisation mondiale : interchangeable avec les connecteurs conformes à la norme RAST des principaux fabricants, réduisant ainsi les risques liés à la chaîne d'approvisionnement.

Des appareils domestiques intelligents compacts aux machines industrielles robustes, les connecteurs RAST 2.5 et RAST 5.0 offrent une polyvalence, une fiabilité et une rentabilité inégalées pour la conception électronique moderne.

Q : Quelle est la différence entre les connecteurs RAST 2.5 et RAST 5.0 ?

R : La principale différence réside dans la taille du terrain et le courant nominal. RAST 2.5 adopte un pas compact de 2,5 mm pour une connexion peu encombrante et de puissance faible à moyenne ; RAST 5.0 présente un pas de 5,0 mm, adapté aux applications à courant élevé et à haute puissance. Les deux suivent une structure standard unifiée de l’industrie avec une conception d’accouplement et de verrouillage à toute épreuve.

Q : Quels sont les principaux scénarios d'application des connecteurs de la série RAST ?

R : Ils sont largement utilisés dans les appareils électroménagers, les appareils domestiques intelligents, les systèmes CVC, l'automatisation des bâtiments, l'électronique intérieure automobile, les panneaux de commande industriels et les équipements d'alimentation électrique, couvrant les besoins de connexion fil à carte, carte à carte et fil à fil.

Q : Les connecteurs RAST résistent-ils aux températures élevées et aux vibrations ?

R : Certainement. La série adopte des matériaux isolants de haute qualité et une conception structurelle optimisée, avec une excellente tolérance à la température et des performances anti-vibrations, stables pour un fonctionnement à long terme dans les environnements de travail domestiques, CVC et automobiles difficiles.

Q : La série HRB RAST prend-elle en charge la terminaison IDC ?

R : Oui. Les connecteurs HRB RAST 2.5 et RAST 5.0 prennent en charge la technologie de terminaison IDC professionnelle, qui omet les procédures de dénudage et de sertissage des fils, améliorant considérablement l'efficacité de la production et adaptée aux lignes d'assemblage de masse automatisées.

Q : RAST 2.5 et RAST 5.0 ont-ils une fonction anti-erreur d'insertion ?

R : Oui. La polarisation intégrée et la structure de clé empêchent efficacement les erreurs d'accouplement. Équipé d'un mécanisme de verrouillage sécurisé pour éviter les connexions lâches causées par les vibrations, garantissant ainsi la stabilité et la sécurité de la connexion.

Q : La série HRB RAST peut-elle remplacer les connecteurs standard conventionnels ?

R : Oui. HRB RAST 2.5 et RAST 5.0 suivent les dimensions et les spécifications d'installation standard universelles de l'industrie, avec une bonne compatibilité, qui peuvent parfaitement remplacer les composants d'interconnexion standard conventionnels et réduire les coûts d'approvisionnement.

Q : Quelles méthodes de câblage sont disponibles pour les connecteurs RAST ?

R : Il prend en charge la connexion à déplacement d'isolant IDC et les méthodes de câblage de sertissage traditionnelles, flexibles pour différents processus de production, l'assemblage manuel et les lignes d'assemblage automatiques sont tous deux applicables.

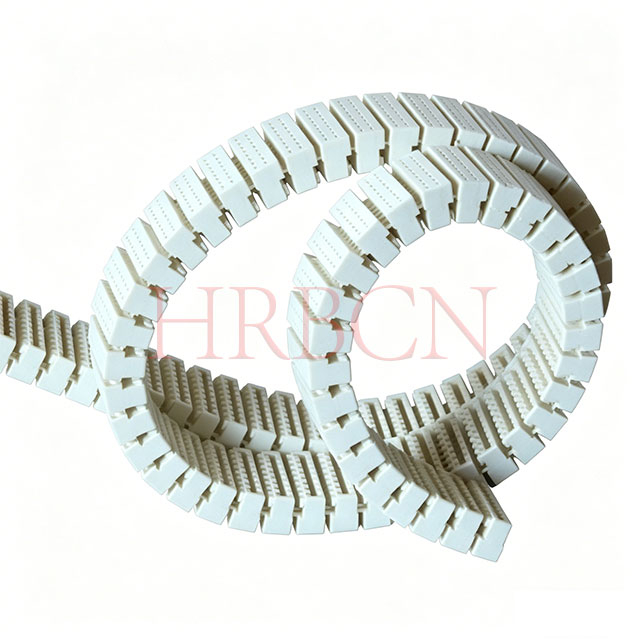

Q : Quelle est la méthode d'emballage du connecteur RAST 2.5 IDC M728X ?

R : Nos connecteurs RAST 2.5 IDC adoptent un emballage en bobine standard adapté au montage automatique CMS.
