Q : Quels sont les paramètres de base de la borne de déconnexion femelle entièrement isolée de 4,8 mm (AWG 16-14) ?
A : Type de terminal à déconnexion rapide : Type de prise/drapeau
Taille du fil : AWG16-14 (1,31-2,08 mm²)
Largeur de la languette d'accouplement : 4,8 (0,187')
Épaisseur de la languette d'accouplement : 0,5 mm/0,8 mm
Plage de diamètres d'isolation compatibles : 4,06 mm/6,60 mm
Q : Quel est le MOQ pour la borne isolée de 4,8 mm 0,187 ?
R : MOQ : 5000 pièces/article.
Q : Quel est le délai de livraison pour la borne isolée de 4,8 mm 0,187 ?
R : L/T : 3-4 semaines.
Q : Cette prise AWG16-14 peut-elle être utilisée dans des environnements de vibrations automobiles ?
R : Oui, cette prise AWG16-14 est dotée d'une rétention de contact sécurisée qui résiste aux niveaux de vibrations typiques de l'automobile. Il convient aux circuits à courant moyen lorsqu'il est installé conformément aux spécifications.
Q : Quelle est la différence entre les connecteurs 4,8 mm et 6,3 mm ?
R : La différence réside dans la largeur de l’onglet du terminal. Les connecteurs de 4,8 mm sont plus petits et utilisés pour des applications plus légères, tandis que les connecteurs de 6,3 mm
Les connecteurs gèrent des courants plus élevés.
Q : Comment choisir la bonne taille AWG ?
R : Sélectionnez le connecteur en fonction de votre calibre de fil. Ce produit est conçu pour les fils AWG16-14 (1,31-2,08 mm²), garantissant un bon ajustement du sertissage.
Q : Ces connecteurs sont-ils isolés ?
R : Oui, ils comportent un manchon entièrement isolé pour éviter les courts-circuits et améliorer la sécurité.
Q : Quelle taille de fil le AWG16-14 prend-il en charge ?
R : Les bornes AWG16-14 sont conçues pour les fils avec une section transversale adaptée aux applications électriques à courant moyen à élevé.
Q : Qu'est-ce qu'une borne de déconnexion femelle de 4,8 mm ?
Une borne de déconnexion femelle de 4,8 mm est un type de connecteur électrique conçu pour s'adapter à une languette mâle de 4,8 mm, permettant un branchement rapide et sécurisé.
connexions filaires.
Q : Quelle est la différence entre les bornes femelles droites et les bornes femelles drapeau ? Comment choisir le bon type ?
R : Les bornes femelles droites présentent une structure droite en ligne pour une installation de câblage directe, adaptée aux espaces étroits et au routage de faisceaux en ligne.

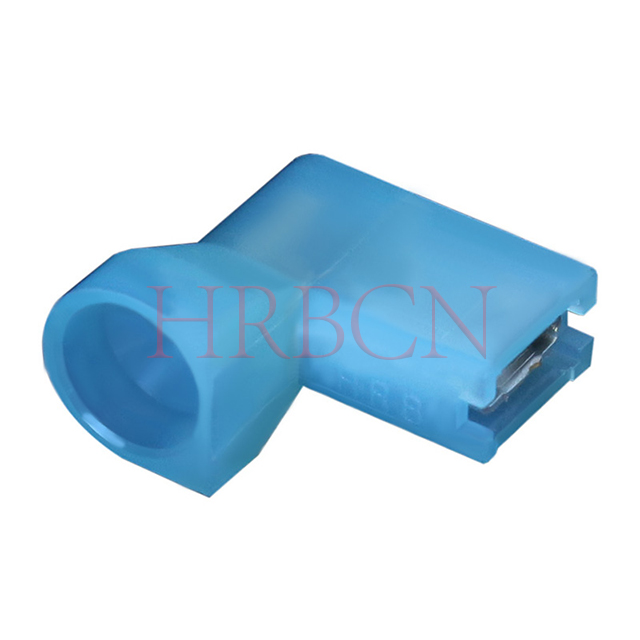

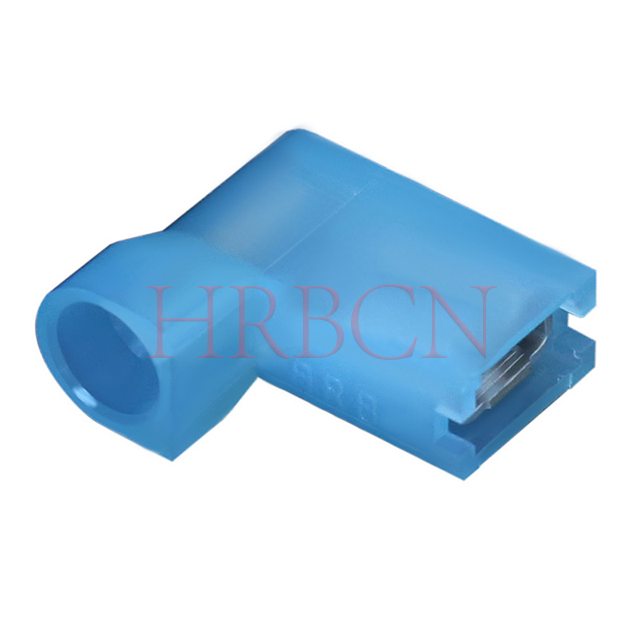

Les bornes de type drapeau sont dotées d'une conception de drapeau à angle droit, permettant un câblage latéral et un soudage ou un sertissage facile. Ils sont idéaux pour les zones de câblage encombrées et le montage vertical de PCB.
Choisissez le type droit pour le câblage en ligne linéaire ; sélectionnez le type de drapeau pour le routage à angle droit, l'espace d'installation limité et la connexion côté PCB.
Q : Quelle est la différence entre AWG16-14 et AWG22-18 ? Comment sélectionner la bonne taille de fil ?
R : Les fils AWG16-14 ont une section plus grande et supportent des charges de courant plus élevées, idéales pour les circuits d'alimentation principale et à courant moyen. En revanche, les fils AWG22-18 sont plus fins, conçus pour le câblage à faible courant et auxiliaire.
Choisissez AWG16-14 pour les composants haute puissance et les applications robustes, tandis que AWG22-18 est recommandé pour les lignes de signaux et les systèmes électriques auxiliaires.
Q : Quelles sont les différences entre les terminaux 0,110', 0,187', 0,205' et 0,250' ? Comment choisir la bonne taille ?
R : Ces chiffres font référence à la largeur des languettes des bornes à déconnexion rapide en pouces :
0,110' est la plus petite taille pour les circuits de signal et auxiliaires à faible courant ;
0,187' est la taille à usage général la plus courante pour le câblage à courant léger moyen ;
0,205' offre une plus grande zone de contact pour un courant plus élevé et une connexion plus stable ;
0,250' est la plus grande taille, conçue pour les circuits principaux robustes et de haute puissance.
Pour la sélection, faites correspondre la largeur de la languette du terminal à votre connecteur homologue, au fil AWG, au courant de travail et à l'espace d'installation. Utilisez des tailles plus petites pour les lignes de signaux et des tailles plus grandes pour l'alimentation principale et les applications à courant élevé.

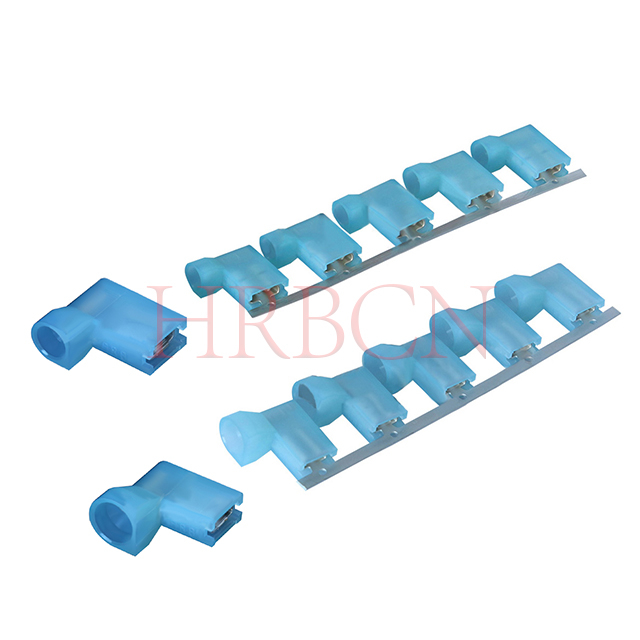

Q : Quelles sont les différences entre M7600FNS-8(5)-b ; M7600FNS-8(8)-b ; M7600FNS-8(5)-b1 ; Bornes M7600FNS-8(8)-b1 ? Comment choisir le bon ?

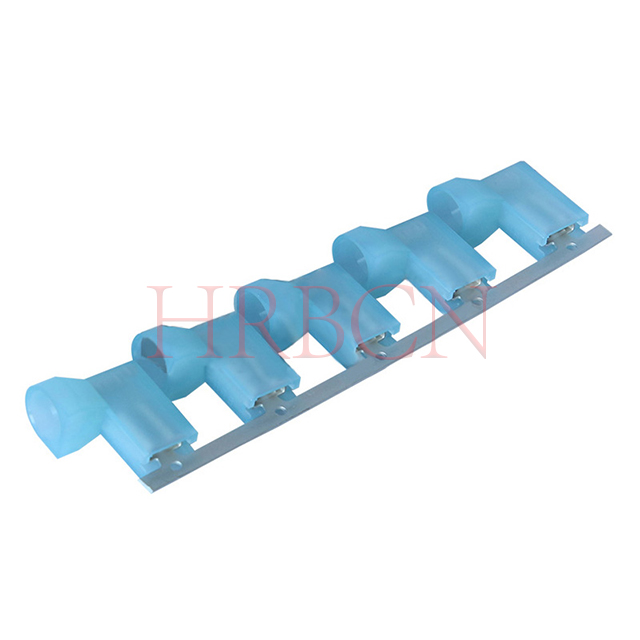

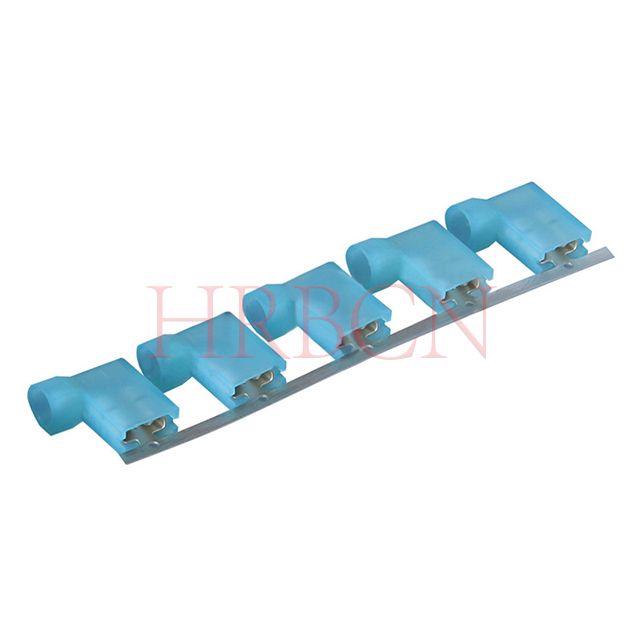

R : Tous appartiennent à la série de bornes à drapeau femelle entièrement isolées M7600FNS de 4,8 mm.
Les règles de codage sont les suivantes :
① : (5) / (8) signifie l'épaisseur de la languette de borne : 0,5 mm et 0,8 mm respectivement.
② : b / b1 représentent différents diamètres intérieurs d'isolation et plages de calibres de fil, tous deux pour le câblage AWG 16-14. b = Ins. diamètre, maximum : 4,06 mm ; b1=Ins. Diamètre, maximum : 6,60 mm.
③ : L'épaisseur de la languette de 0,8 mm offre une meilleure conductivité, une plus grande résistance aux vibrations et une capacité de charge plus élevée que le type de 0,5 mm.
Guide de sélection :
① : Choisissez 0,5 mm (5) pour le câblage général conventionnel à courant faible à moyen ;
② : Sélectionnez 0,8 mm (8) pour les applications à courant élevé, à forte intensité de vibrations et à usage intensif ;
③ : Choisissez b ou b1 en fonction du diamètre extérieur réel de votre fil pour garantir un sertissage et un ajustement parfaits de l'isolation.
