FAQ générale

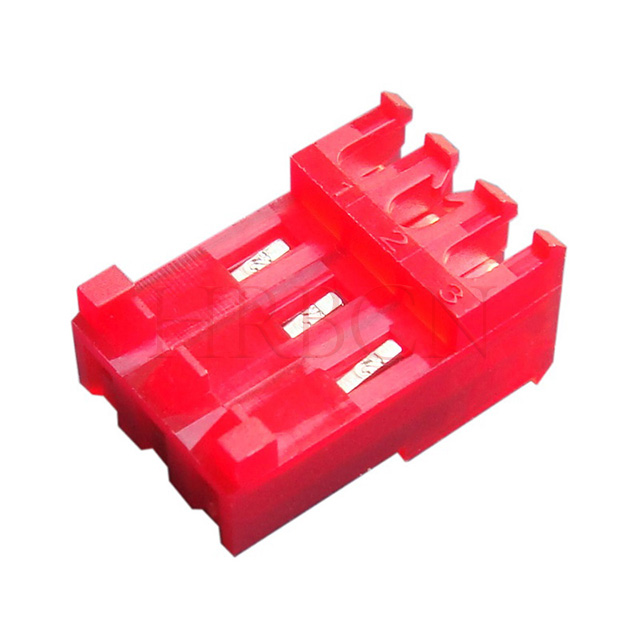

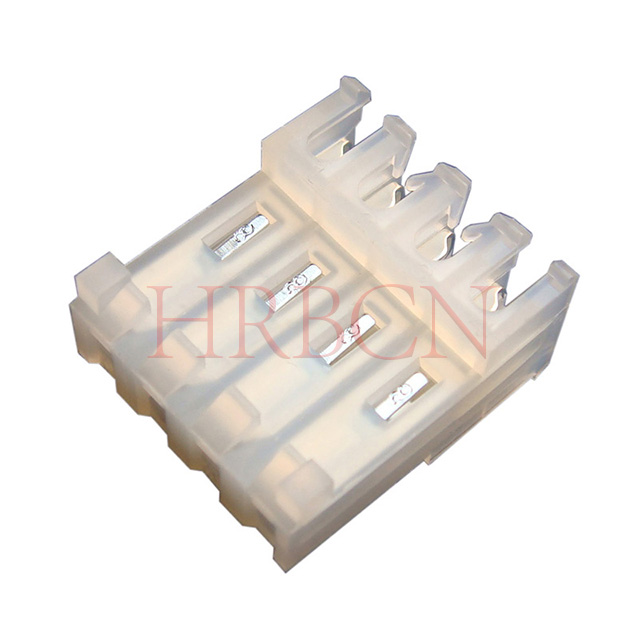

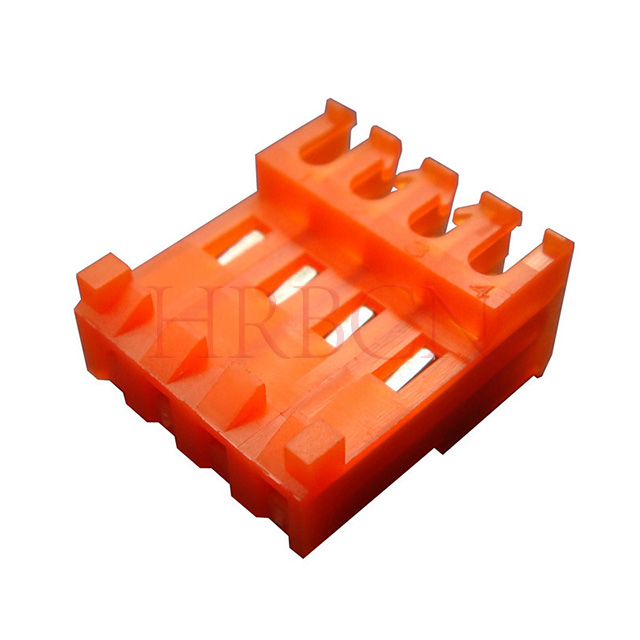

Q1 : Quelle est la plage de pas et de broches du connecteur IDC série M7060 ?
R : Il s'agit d'un connecteur IDC de traversée au pas de 3,96 mm, prenant en charge 2 à 24 broches pour la sélection.
Q2 : Quels calibres de fil sont compatibles avec ce connecteur ?

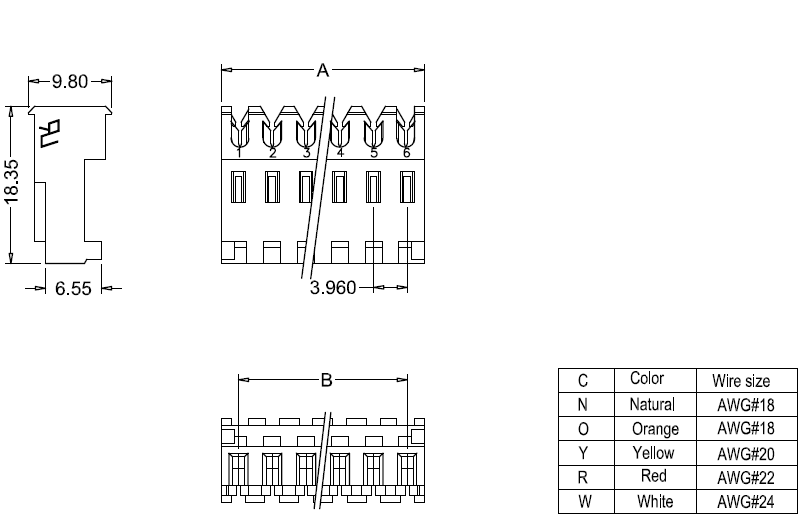

R : Il s'adapte aux fils AWG18, AWG20, AWG22 et AWG24, correspondant aux différents codes de couleur du boîtier.
Q3 : Quelles sont les caractéristiques électriques et la température de fonctionnement ?
A : Courant nominal : 5 A AC/DC ; Tension nominale : 600 V AC/DC ; Température de fonctionnement : -25°C à +85°C.
Q4 : Quels sont les matériaux et la qualité ignifuge ?
R : Boîtier : Nylon66, UL94V-2 ; Borne : Bronze phosphoreux avec placage en étain ou plaqué or.
Q5 : Quelles sont les fonctions des languettes polarisantes et de la rampe de verrouillage ?
R : Les languettes polarisantes empêchent l’insertion inversée ; la rampe de verrouillage assure un accouplement ferme et évite une connexion lâche.
Q6 : Est-ce un connecteur direct ? Quelle est l'orientation ?
R : Oui, il s'agit d'un connecteur IDC traversant à 180° pour un accouplement indirect.
Q7 : À quelles applications le M7060-NCR est-il adapté ?
R : Principalement utilisé pour la terminaison des câbles des équipements de contrôle industriel, des appareils électroménagers et des produits électroniques généraux.
Q8 : Pouvez-vous fournir un nombre de broches ou des couleurs personnalisées ?

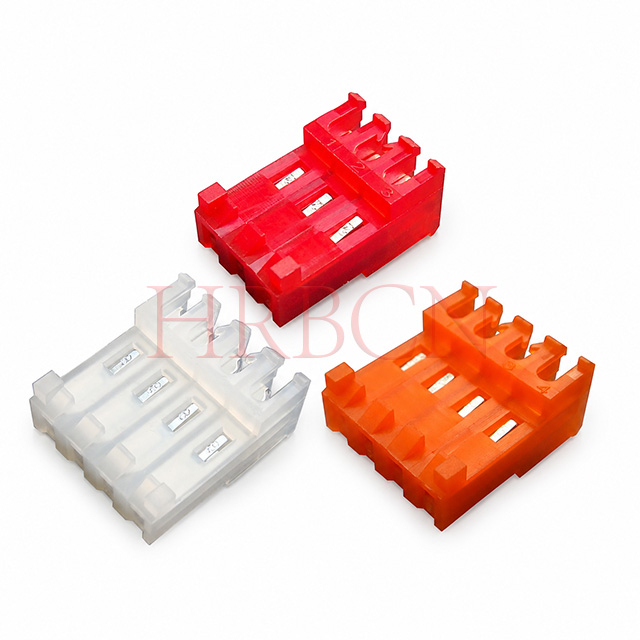

R : Les broches standard vont de 2 à 24 et plusieurs couleurs standard sont disponibles. Contactez-nous pour une personnalisation non standard.
FAQ technique
Q1 : Pourquoi existe-t-il deux versions de connecteurs IDC : avec rampe de verrouillage et sans rampe de verrouillage ?
R : Ils sont conçus pour s’adapter à différents scénarios de fiabilité mécanique, de coût et d’assemblage :
Avec rampe de verrouillage : ajoutez des nervures de verrouillage intégrées sur le boîtier pour former un encliquetage physique après l'accouplement. Il augmente considérablement la force de rétention, résiste aux vibrations, à la traction des câbles et au déplacement par dilatation thermique, évitant ainsi toute déconnexion accidentelle. Il vise des conditions de travail de haute fiabilité.
Sans rampe de verrouillage : Structure de boîtier simplifiée sans bouton-pression de verrouillage. L'accouplement repose uniquement sur la friction entre la borne et l'embase. Coût des matériaux inférieur, dimension extérieure plus petite et assemblage entièrement automatisé plus facile, conçu pour les appareils grand public statiques et à faible contrainte.
Q2 : Quelles sont les différences d’application pratique entre les deux types ?
IDC avec rampe de verrouillage
Avantage principal : fortes performances anti-vibration et anti-desserrage, « clic » audible évident pour confirmer l'accouplement complet
Applications typiques : équipements de contrôle industriel, modules d'entraînement de moteur, appareils CVC, boîtiers de commande de puissance, instruments de test portables, équipements soumis à des transports fréquents ou à des chocs mécaniques.
Environnement de travail : Équipement avec vibrations continues, cycles de température, tension de câble externe ; produits où une connexion lâche entraînera des risques pour la sécurité ou l’arrêt de l’équipement.
IDC sans rampe de verrouillage
Avantage principal : taille compacte, coût unitaire inférieur, insertion en douceur sans résistance de verrouillage supplémentaire
Applications typiques : électronique grand public statique d'intérieur, modules d'éclairage LED, petits appareils électroménagers, câblage fixe interne de circuits imprimés, accessoires numériques à faible coût.
Environnement de travail : installation statique, pas de vibration/choc évident, câbles fixés par des attaches métalliques sans force de traction, transmission du signal à faible demande.
Q3 : Comment choisir entre les connecteurs IDC à rampe de verrouillage et à rampe non verrouillable ?
Suivez ces 4 normes de jugement :
Vérifier l'état des vibrations et des chocs
Si l'appareil fonctionne avec des vibrations continues, des chocs ou des mouvements fréquents → Choisissez avec rampe de verrouillage
Si le produit est fixé en intérieur sans vibration → Choisir sans rampe de verrouillage
Évaluer le risque de connexion lâche
Un accouplement lâche entraînera une coupure de courant, une perte de signal ou un risque pour la sécurité → Version à rampe de verrouillage requise
Câblage interne temporaire, impact négligeable même déconnecté → Version non verrouillable acceptable
Limite de coût et de volume
Contrôle strict des coûts de nomenclature, espace de boîtier compact requis → Sans rampe de verrouillage
Longue durée de vie, standard de qualité de produit élevé, tolérance aux coûts → Avec rampe de verrouillage
Demande d’assemblage et de production
Ligne d'assemblage automatisée de masse nécessitant une faible résistance à l'insertion → Sans rampe de verrouillage
Assemblage manuel, besoin d'un retour de clic clair pour juger de l'insertion complète → Avec rampe de verrouillage
Q4 : La conception de la rampe de verrouillage affecte-t-elle la compatibilité avec les embases PCB correspondantes ?
R : Les IDC de la série M7060 avec/sans rampe de verrouillage partagent un pas, une disposition des broches et une taille de borne interne identiques, entièrement compatibles avec les embases PCB correspondantes de la série M3965. Seule la structure de verrouillage du boîtier extérieur est différente, sans impact sur la connexion électrique ou la correspondance dimensionnelle d'accouplement.
Q5 : La rampe non verrouillable IDC tombera-t-elle facilement pendant l'utilisation ?
R : Cela dépend des conditions de travail. Dans une installation entièrement statique avec câble fixé par un serre-câble ou des serre-câbles, la rétention par friction peut garantir une connexion stable. Mais sous l'effet des vibrations, de la force de traction ou des cycles de température, il se desserrera progressivement et provoquera une interruption intermittente du signal. Il n'est donc pas recommandé pour les scénarios industriels de haute fiabilité.
