Avec l'essor des appareils électroménagers, dès les années 1970, afin de réduire l'intensité du travail des travailleurs de première ligne et de réduire les dommages aux produits causés par les taux de mauvaise insertion des connecteurs, le coût global de traitement a été réduit.Ainsi, l'Europe a commencé à introduire progressivement un nouveau produit, le connecteur RAST.Maintenant, Connecteur RAST la technologie/concept est largement utilisé dans les industries supérieures traditionnelles telles que l’automobile, le CVC et les appareils électroménagers.Il existe de nombreux types de connecteurs rast.Je vais les présenter dans cet article.
Brève introduction aux connecteurs RAST
Classer les connecteurs RAST selon différentes spécifications
Classer les connecteurs RAST selon les différents scénarios d'utilisation
.
Brève introduction aux connecteurs RAST
Le connecteur RAST est officiellement devenu le standard international des borniers sur le marché de l'électroménager dans les années 1980.Il utilise généralement la technologie de sertissage par déplacement d'isolation (IDC) pour simplifier et accélérer le processus de traitement des faisceaux.Cette technologie de connexion (Grid Connection Plug Technology) réalise le processus de traitement passé.Cela nécessite de minimiser la coupe de fils uniques, le dénudage et le sertissage, ainsi que le risque de défaillances potentielles introduit par ces processus de terminaison manuels, ce qui permet de réaliser un assemblage et des tests entièrement automatisés à grande échelle et d'améliorer la qualité des connecteurs rast.Les connecteurs RAST incluent généralement un numéro dans leur nom (par exemple connecteur RAST5) pour indiquer l'espacement des bornes (par exemple 5 mm).
Classer les connecteurs RAST selon différentes spécifications
Le mot connecteur RAST est censé être une combinaison de lettres initiales de l'allemand Raster (grille à barres) + Anschluss (combinaison) + Steck (superposition) + Technik (technologie).Les principaux produits de connecteurs RAST sont généralement RAST2.5 et RAST5.0, qui représentent respectivement un espacement de 2,5 et 5,0 mm (il existe également RAST2.5 qui représente un espacement de 5,0).Puisqu'il s'agit d'un connecteur fil à carte, il existe la méthode IDC (Insulation Displacement Connection), la méthode de sertissage traditionnelle et la méthode de vis de verrouillage.Étant donné que la méthode IDC convient au sertissage automatique/semi-automatique des machines, elle améliore considérablement l'efficacité de la production, améliore la cohérence du produit et réduit les taux d'erreur et les coûts.
Classer les connecteurs RAST selon les différents scénarios d'utilisation
Bien évidemment, les connecteurs RAST peuvent également être classés selon les différents scénarios d'utilisation.Je vais vous montrer les détails comme suit.
1. Le système de connecteur RAST 5 Timer est conçu pour fournir une connexion électrique sûre et fiable pour les composants RAST 5 dans les appareils électroménagers, y compris les climatiseurs intérieurs.Le boîtier en nylon du système répond aux exigences ignifuges GWT et UL94 V-0.Le mécanisme de position des bornes intégré (TPA) est utilisé pour garantir que le contact est entièrement en place et fournit des mesures supplémentaires pour empêcher le contact de tomber, et l'utilisation d'un loquet aide à éviter une déconnexion accidentelle.Le shell dispose également de plusieurs options de saisie.

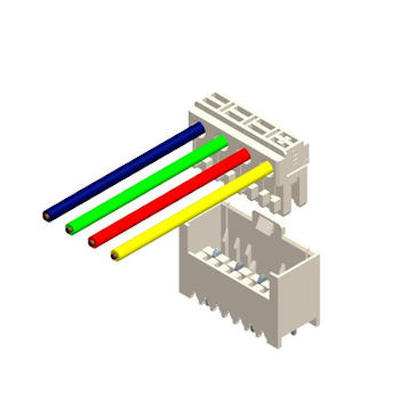

2. Gamme de produits de connecteurs d'alimentation RAST 2.5, RAST 5 et RAST.Il est converti en un produit extrêmement fiable qui répond à un large éventail d'exigences internationales de compatibilité de conception GWT et UL94 V-0 en matière de retardateur de flamme, et fournit une gamme de courants nominaux de conception pour améliorer les applications d'éclairage automobile et divers appareils électroménagers (y compris les machines à laver et les lave-linge). machines) ) flexibilité.
3. Le système de connecteurs PCB RAST 5 est conçu pour répondre aux exigences de l'industrie du chauffage et offre une variété de possibilités de codage couleur, ainsi que des options d'étiquetage personnalisées, permettant des niveaux élevés de variabilité pour une identification rapide, facile et précise dans des environnements complexes. systèmes.
4. RARSF Connecteur RAST est un connecteur RAST 5 à angle droit conçu pour les appareils électroménagers.Le connecteur RAST à angle droit à faible insertion peut être rapidement et facilement adapté aux languettes convexes standard du PCB, simplifiant ainsi le câblage du faisceau de câbles dans les espaces étroits et adoptant un mécanisme de verrouillage fiable pour éviter tout détachement accidentel.
En ce qui me concerne, après avoir lu cet article, vous connaîtrez la plupart des types de connecteur rast.
