Avec l'essor des appareils électroménagers, dès les années 1970, afin de réduire l'intensité du travail des travailleurs de première ligne et de réduire les dommages aux produits causés par les taux de mauvaise insertion des connecteurs, le coût global de traitement a été réduit.Ainsi, l'Europe a commencé à introduire progressivement un nouveau produit, à savoir Connecteur RAST.À l'heure actuelle, la technologie/concept de connecteur RAST est largement utilisé dans les industries supérieures traditionnelles telles que l'automobile, le CVC et les appareils électroménagers.
L'article contient les éléments suivants :
1)La définition du connecteur RAST
2) Caractéristiques du connecteur RAST
3)Types de connecteur RAST
4. Conclusion
La définition du connecteur RAST

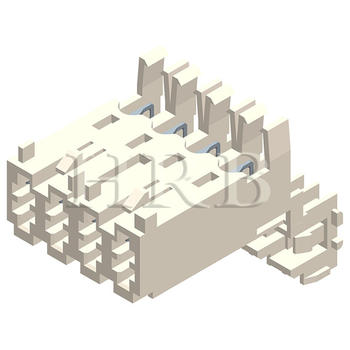

Le connecteur RAST est une abréviation de Raster Anschluss Steck Technik.Ce mot est généralement suivi d'un nombre qui indique l'espacement de l'axe de contact du connecteur rast.Par exemple, une interconnexion RAST 5 comprend un boîtier de connecteur rast avec des contacts espacés sur des axes centraux de 5 mm.
La norme du connecteur RAST
Le système de connecteurs RAST IDC, comprenant les connecteurs multifitting AMP, les connecteurs AMP MONO-SHAPE et les connecteurs AMP DUOPLUG, est spécialement conçu pour des productions automatiques sûres et rapides.Les solutions de sertissage normales, y compris les gammes de produits allant des connecteurs temporisés standard RAST 5, des connecteurs Positive Lock RAST 5 aux boîtiers à languettes FASTIN-FASTON, sont facilement applicables dans les productions manuelles.Les produits RAST 5 sont disponibles en versions standard avec languettes/prises de fil et versions montées sur bord de carte.Les produits sont disponibles avec des courants nominaux de 6 à 16 ampères comme choix courants.Les produits RAST 2.5 offrent des économies d'espace sur les applications de montage vertical sur carte de câblage imprimée (PWB) et de signal de bord de carte.La norme RAST spécifie un certain nombre de caractéristiques de connexion, notamment les dimensions géométriques du boîtier, la désignation des composants/langues en fonction de la désignation du composant et le codage couleur du boîtier.De plus, les normes RAST décrivent les caractéristiques de polarisation et de détrompage du boîtier afin d'éviter un assemblage incorrect.De plus, des mécanismes de verrouillage internes ou externes sont disponibles pour augmenter la robustesse de l'interconnexion.
Avantages
La technologie RAST offre de nombreux avantages aux OEM.
Il réduit le nombre de composants dans le faisceau grâce à l'utilisation d'un connecteur à positions multiples.
Dans de nombreux cas, les fonctionnalités de détrompage/polarisation peuvent être personnalisées sur l'équipement de terminaison automatique, réduisant ainsi le nombre de pièces différentes qui doivent être conservées en stock.
Les fonctionnalités de polarisation et de détrompage réduisent les erreurs de branchement.
Le système de verrouillage améliore la rétention du boîtier et la fiabilité du système.
Avec un connecteur IDC et des systèmes automatisés de fabrication de harnais, les coûts de main-d'œuvre sont réduits par rapport aux produits à sertir traditionnels.
Conclusion
En bref, à partir de ces trois perspectives, nous fournissons une brève instruction sur le connecteur RAST : la définition, la norme et les avantages.Même si le contenu de Connecteur RAST peut-être pas assez, nous voulons que vous puissiez avoir l'esprit plus clair à ce sujet et peut-être gérer votre confusion dans une certaine mesure !
