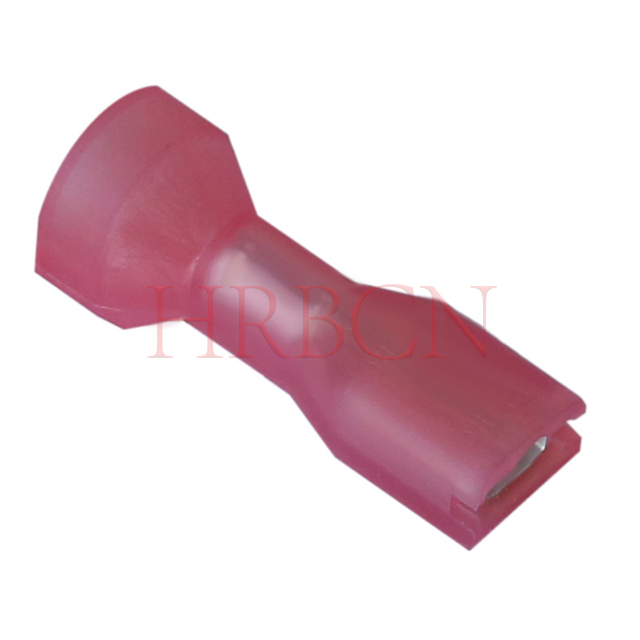

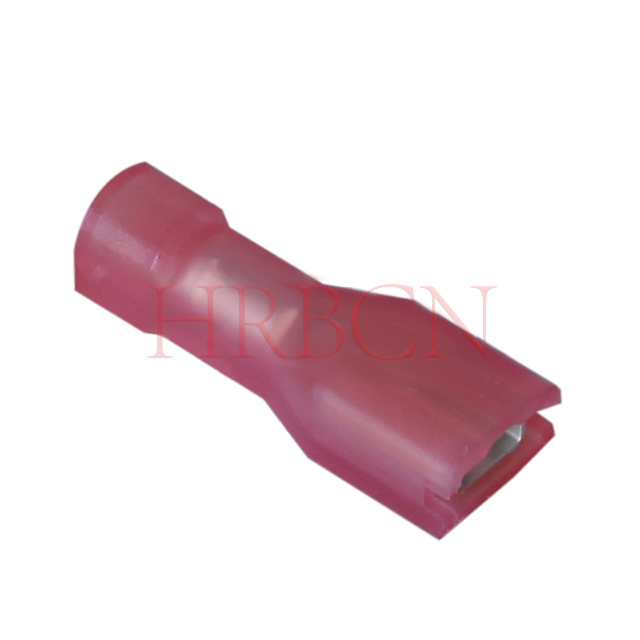

Prise femelle isolée droite de 2,8 mm (0,110') AWG22-18 0,32-0,82 mm²

M6350FNL-1(5)-R ; M6350FNL-1(5)-R1 ; M6350FNL-1(8)-R ; M6350FNL-1(8)-R1
Type de borne à déconnexion rapide : Prise
Taille du fil : AWG22-18 (0,32-0,82 mm²)
Largeur de la languette d'accouplement : 2,8 (0,110')
Épaisseur de la languette d'accouplement : 0,5 mm/0,8 mm
Plage de diamètres d'isolation compatibles : 3,05 mm/5,84 mm
État de disponibilité:
Quantité:
enquête Ajouter au panier

  • M6350FNL-1(5)-R ; M6350FNL-1(5)-R1 ; M6350FNL-1(8)-R ; M6350FNL-1(8)-R1

  • HRB

  • 8536909000

Définition du numéro de pièce

Réf. HRBÉpaisseur de la languette d'accouplement
Plage de diamètres d'isolation compatiblesSPQ (pièces)
M6350FNL-1(5)-R2,8x0,5 mm3,05 mm1000/sac
M6350FNL-1(5)-R12,8x0,5 mm5,84 mm1000/sac
M6350FNL-1(8)-R2,8x0,8mm3,05 mm1000/sac
M6350FNL-1(8)-R12,8x0,8mm5,84 mm1000/sac

  • Type : M = Fini

  • Type de produit : 6350 = borne femelle droite entièrement isolée

  • F=Isolation tout compris

  • N = Nylon

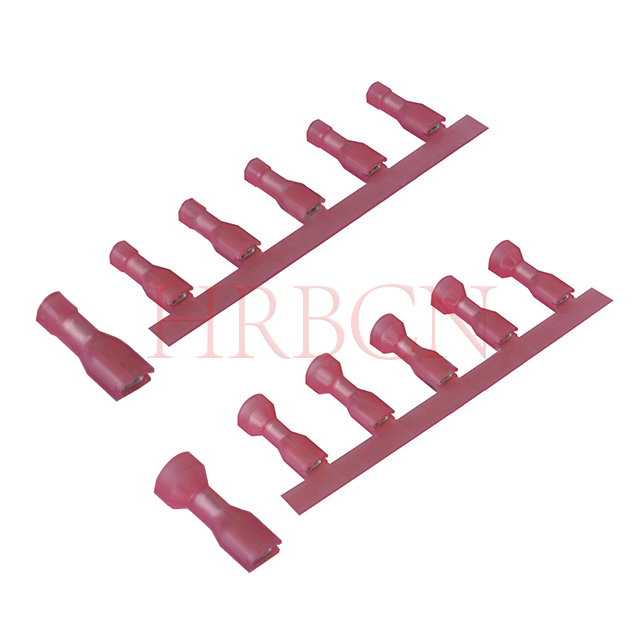

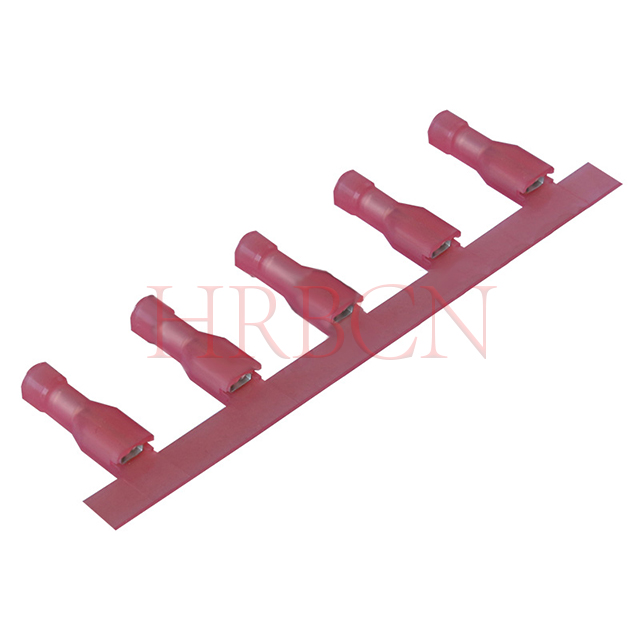

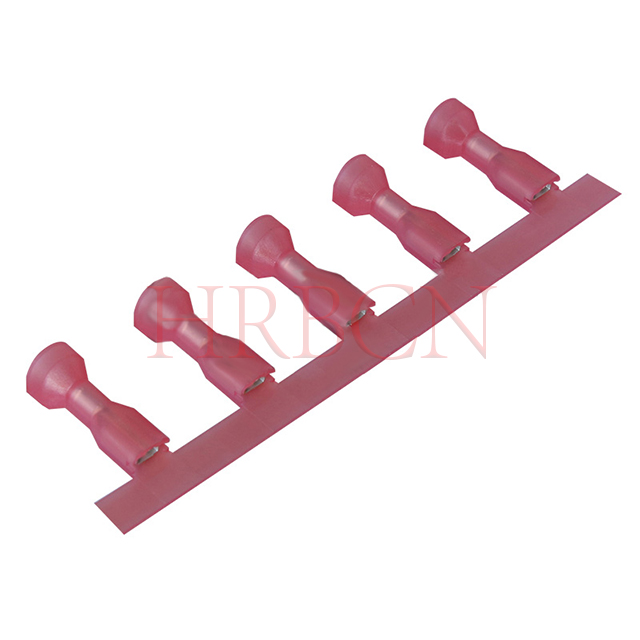

  • Méthode d'emballage : S=bande L=pièce en vrac

  • Série : 1 = 2,8 mm (0,110 pouces)

  • 5 = épaisseur 0,50 mm (0,020 po) 8 = épaisseur 0,80 mm (0,032 po)

  • R = Rouge (22-18 AWG), Ins. Diamètre, maximum : 3,05 ; R1 = Rouge (22-18 AWG), Ins. Diamètre, maximum : 5,84

Paramètres techniques

  • Courant nominal : 10 A CA, CC

  • Tension nominale : 300 V CA, CC

  • Température de fonctionnement : -25 ºC à +105 ºC

  • Matériau : Boîtier : Nylon66 UL 94V-2 ;  Borne : Laiton. Étamé

  • Taille de l'onglet : 2,8 x 0,8 mm ou 2,8 x 0,5 mm

  • Fil applicable : AWG22-18 (0,32-0,82 mm²)

  • Plage de diamètres d'isolation compatibles : 3,05 mm/5,84 mm

  • La force d'insertion et la borne mâle : ≤7,8 kg

  • La force de retrait et le terminal mâle : ≥3,0 kg

  • Terminal de ligne et force : ≥5,0 kg

Caractéristique du produit

Caractéristiques du terminal : Arrêt de fil

Capacité : Unique

Sertissage : F-Crimp

Type de baril : Fermé

Terminer vers : Fil et câble

Avec isolation : entièrement isolé

Type de rétention d'accouplement : verrouillage à fossettes


Conformité

  • Directive RoHS de l'UE (UE) 2015/863 modifiant l'annexe II de la directive 2011/65/UE

  • Directive sur les véhicules hors d'usage (2000/53/CE)

  • AfPS GS 2019 : 01 PAK-Hydrocarbures aromatiques polycycliques (HAP)

  • Règlement Européen POPs (UE) 2019/1021

  • Règlement Européen POPs (UE) 2024/2570

  • Règlement Européen POPs (UE) 2025/718

  • Règlement Européen POP (UE) 2023/1608

  • Règlement Européen POPs (UE) 2019/1021

  • Règlement Européen POPs (UE) 2025/843

  • Règlement Européen POPs (UE) 2025/1930

  • Règlement (CE) Np 1907/2006 concernant REACH

  • Proposition 65 de la Californie aux États-Unis

Certificats de produits

Approbations et certification de sécurité : UL&cUL

Indice d'inflammabilité UL : UL 94V-2

Les bornes universelles à connexion rapide entièrement isolées sont largement utilisées dans divers domaines, notamment :
  1. Appareils électroménagers  : systèmes CVC, réfrigérateurs, machines à laver, lave-vaisselle, fours et chauffe-eau, fournissant des connexions de câblage sûres et pratiques pour les composants électriques domestiques.
  2. Automobile : systèmes de câblage de véhicules, y compris l'éclairage, les capteurs, les actionneurs et les systèmes auxiliaires des véhicules électriques, garantissant une connexion stable même en cas de vibrations.
  3. Contrôles industriels : moteurs, variateurs, alimentations, automates programmables, capteurs et panneaux de commande, répondant aux besoins du câblage industriel basse tension.
  4. Électronique et éclairage : alimentations électriques, pilotes de LED, appareils électroniques grand public et équipements audio, avec une isolation fiable et des performances de connexion rapides.
Usage général : convient pour les connexions d'alimentation et de signal basse/moyenne tension, faible courant et sécurité à déconnexion rapide, largement utilisé dans les domaines des appareils électroménagers, de l'automobile, de l'industrie et des équipements électroniques.
