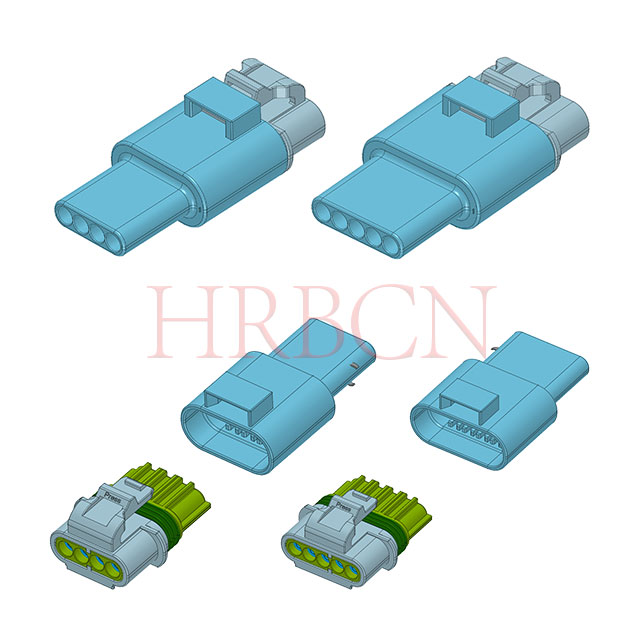

Fil imperméable de HRB 4.0mm pour câbler le connecteur d'alimentation

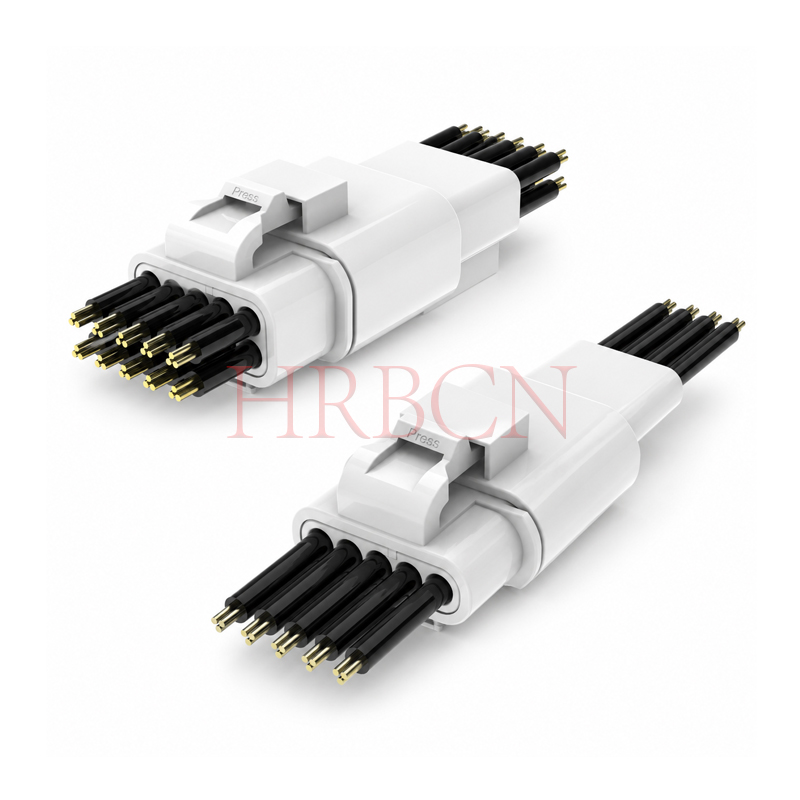

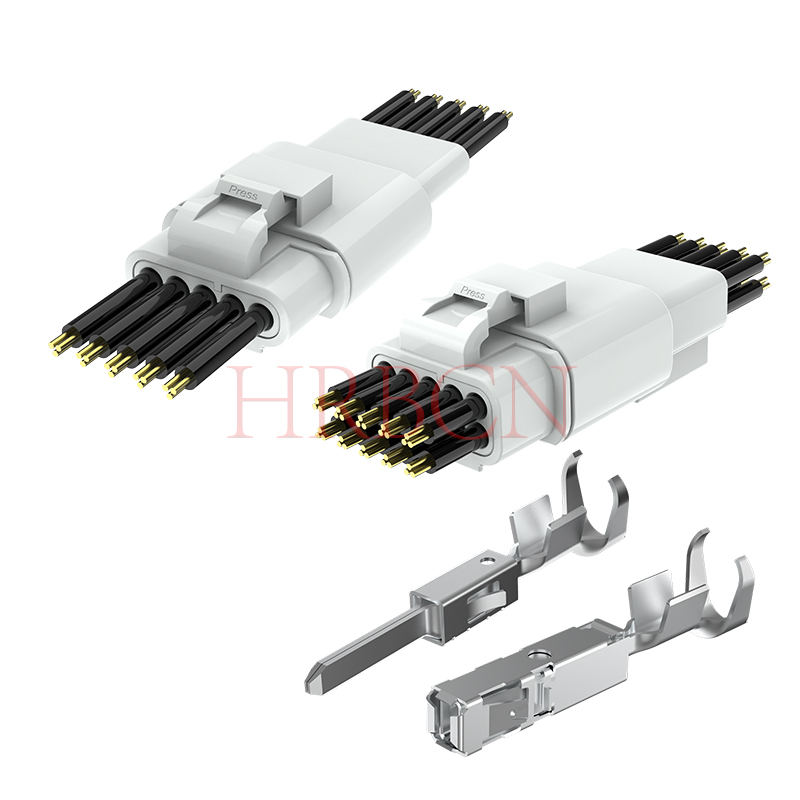

Le connecteur d'alimentation fil à fil étanche IP67 HRB au pas de 4,0 mm série A-M4084 est un connecteur d'accouplement fil à fil mâle et femelle certifié automobile. Options à une ou deux rangées, compatibles 16-24 AWG, capacité de courant élevée jusqu'à 20 A, construction étanche IP67 pour les câblages électriques difficiles des véhicules et des industries.

Entièrement conforme RoHS et REACH
LV214 (VW75174)
IP67

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
A-M4084M, A-P4084F
Marque de produit:
HRB
code produit:
8536909000

CONNECTEUR ÉTANCHE AU PAS DE 4,0 mm

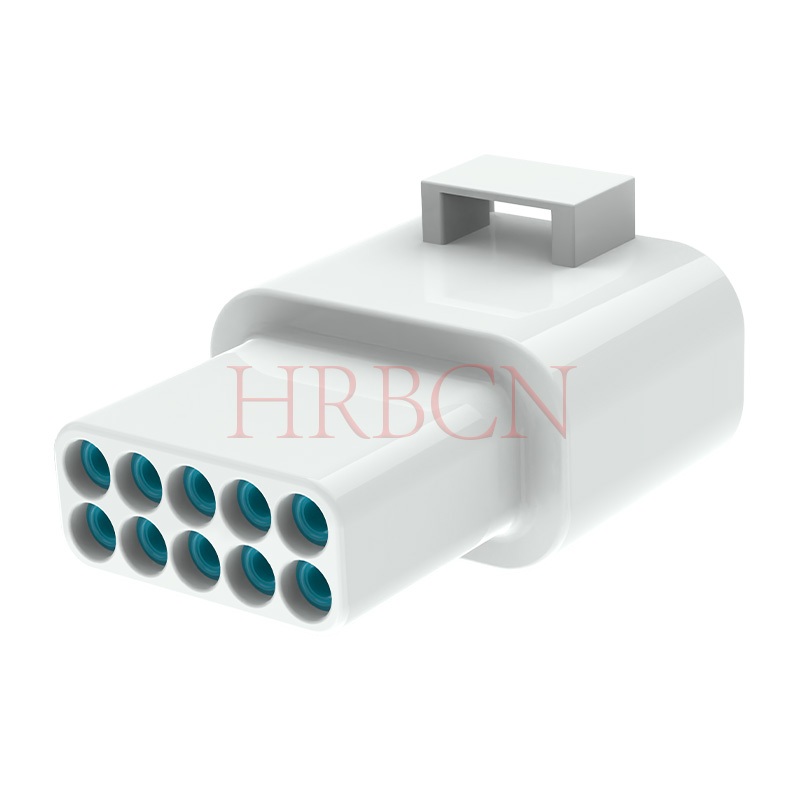

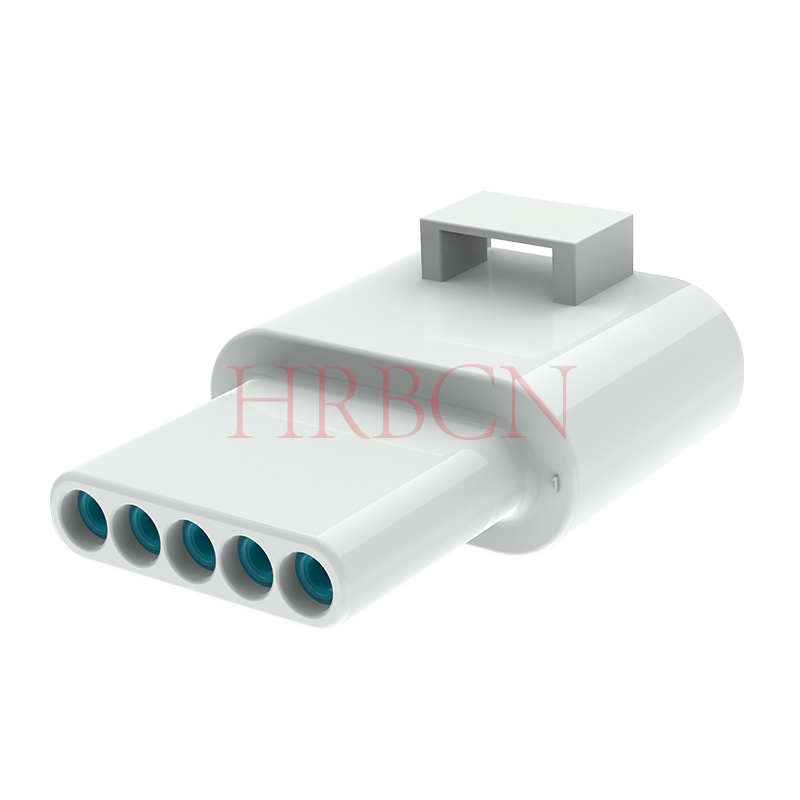

Définition du numéro de pièce du boîtier de prise

A-P4084F-NxN-W

① ② ③④ ⑤

①A : Certification de la réglementation automobile

②P4084F : série HRB, boîtier femelle

③N : Nombre de lignes, 1 : Une seule rangée ; 2 : double rangée

④N : Nombre de broches par rangée, 2/3/4/5 broches

⑤W : Couleur du boîtier, W : Blanc

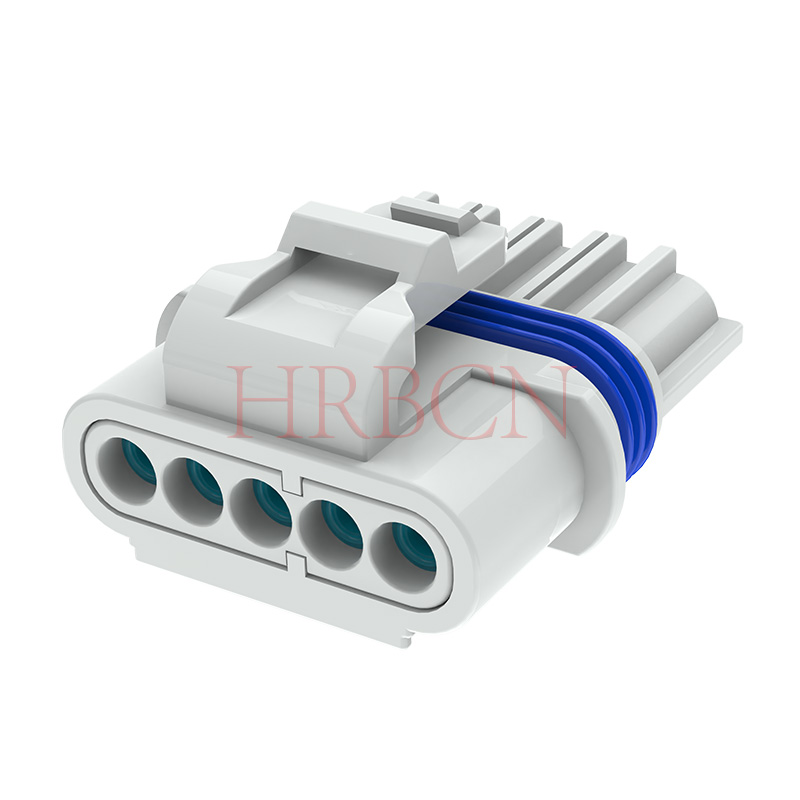

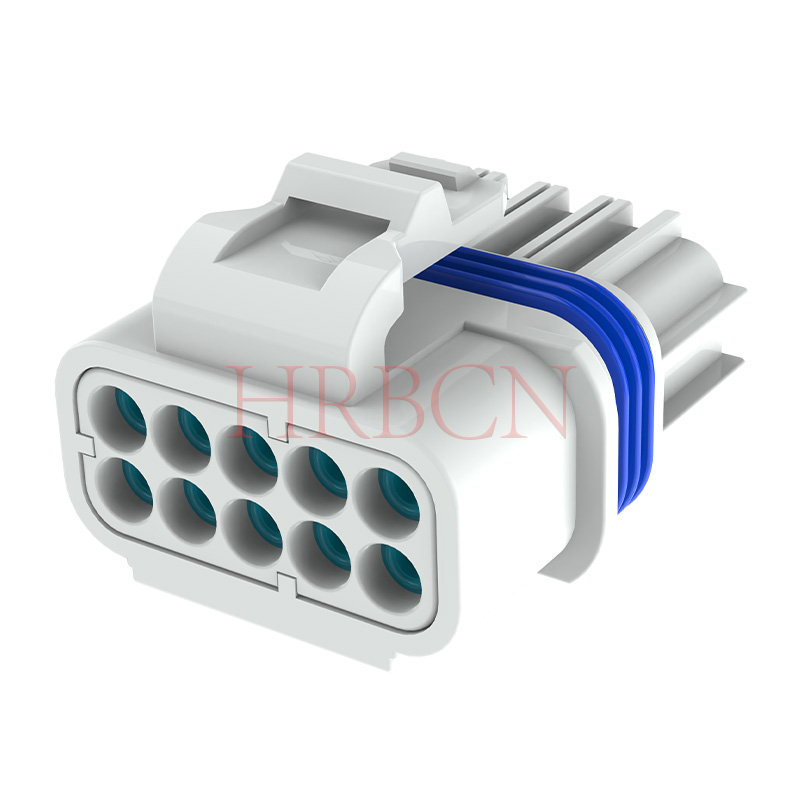

Définition du numéro de pièce du boîtier de fiche

A-M4084M-NxN-W

① ② ③④ ⑤

①A : Certification de la réglementation automobile

②M4084M : série HRB, boîtier mâle

③N : Nombre de lignes, 1 : Une seule rangée ; 2 : double rangée

④N : Nombre de broches par rangée, 2/3/4/5 broches

⑤W : Couleur du boîtier, W : Blanc

Définition du numéro de pièce du terminal mâle

A-T4084MPS-XX

① ②③

①T4084MPS : série HRB, borne mâle

②X : options de calibre de fil : AWG16-24

Définition du numéro de pièce du terminal femelle

A-T4084FPS-XX

① ②③

①T4084FPS : série HRB, borne femelle

②X : options de calibre de fil : AWG16-24

Principales caractéristiques

Plage de calibres de fil : 16 à 24 AWG (section transversale de 1,5 à 0,22 mm²)

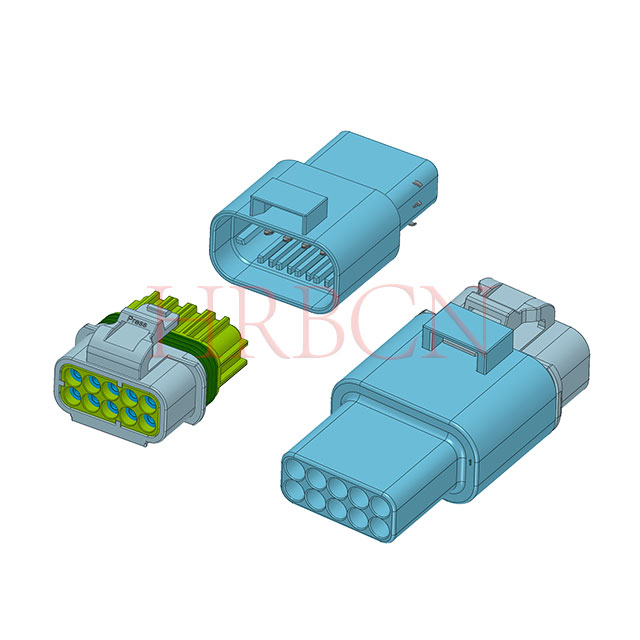

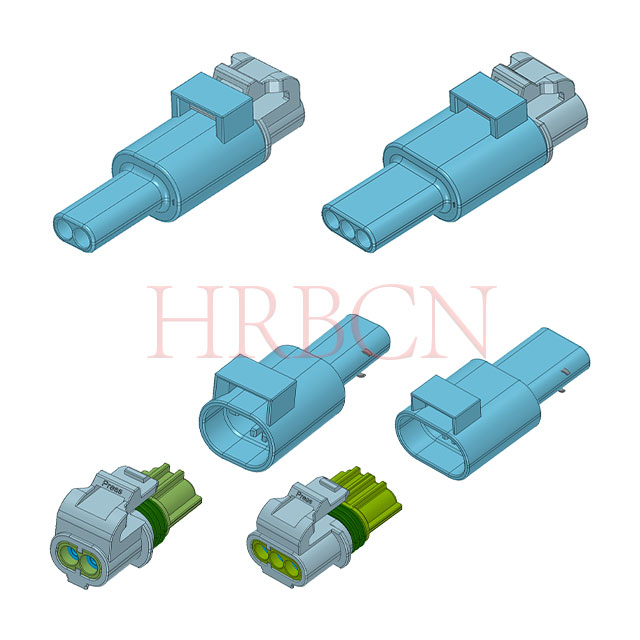

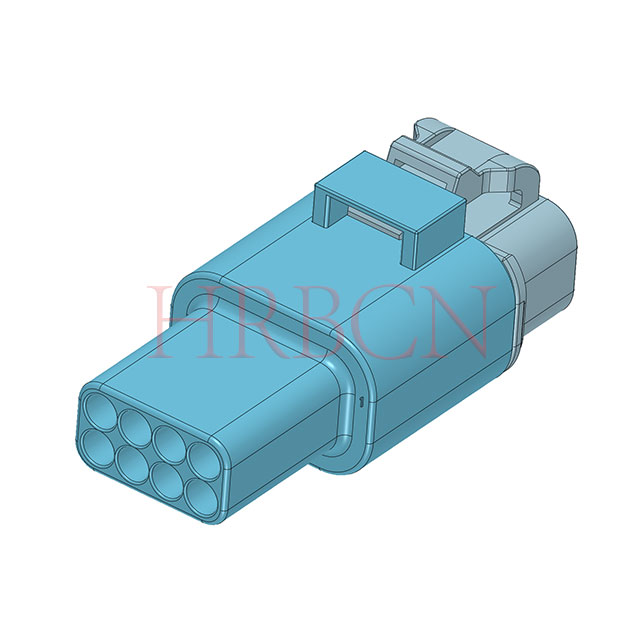

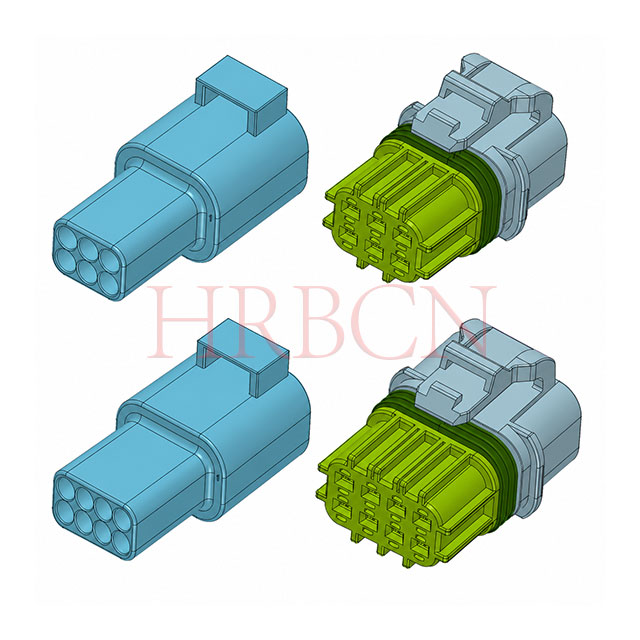

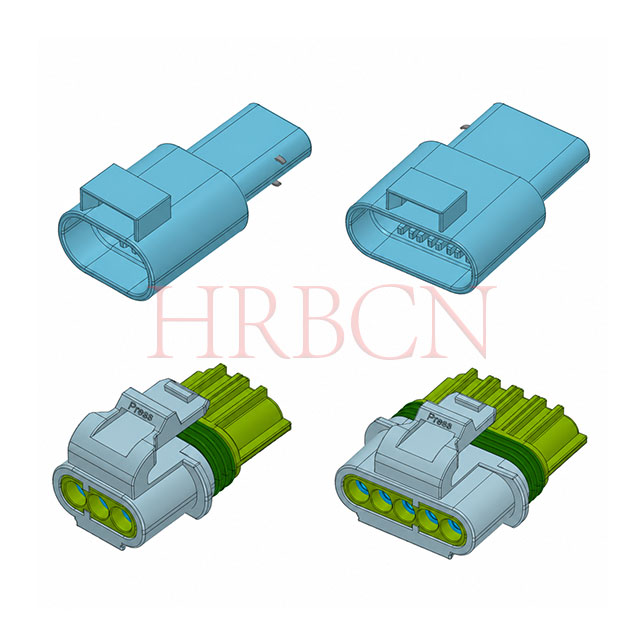

Dispositions de cavités disponibles : rangée simple : 2/3/4/5 et rangée double : 6/8/10 positions
Système de connecteur : Fil à fil
IP67 étanche et anti-poussière : double protection complète contre la poussière et l'eau ; protège contre l’humidité, la pluie et l’immersion temporaire.

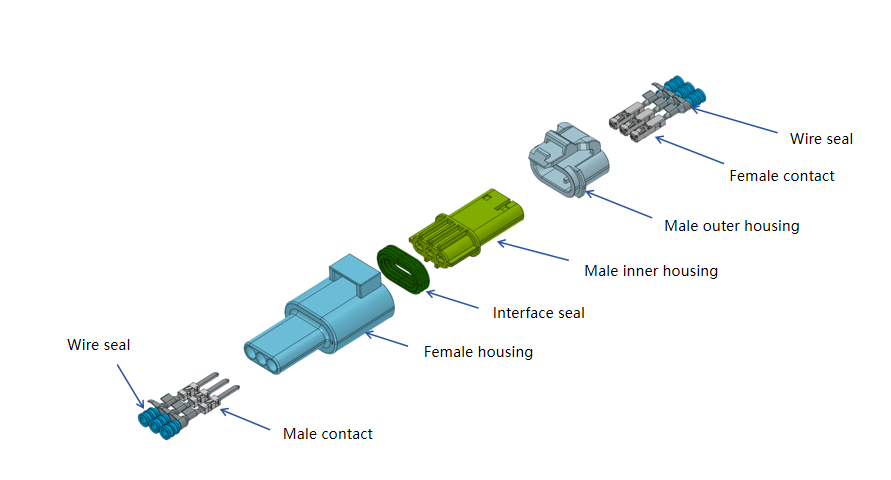

Vues éclatées

Le joint étanche, les bornes, le boîtier et la fiche étanche monofilaire sont conçus en coordination pour garantir l'efficacité de l'installation et la fiabilité de l'étanchéité.

1. Véhicules électriques à nouvelle énergie / Deux-roues / Stockage d’énergie au lithium

Pour les alimentations BMS, les interconnexions PACK, les chargeurs embarqués, les chauffages PTC et les ventilateurs de refroidissement CC à l'intérieur des packs de batteries.

Spécifications de performances : courant nominal de 10 à 15 A, indice d'étanchéité IPX7, plage de température de fonctionnement de -40 ℃ à +125 ℃, structure anti-vibration et conception de clé anti-embuage.

2. Éclairage LED extérieur haute puissance / Lumières paysagères / Lampes de culture

Convient aux lèche-murs, aux projecteurs, aux lampes à mât élevé et aux alimentations modulaires.

Le courant nominal de 15 A prend en charge des charges de 300 à 500 W. La conception compacte au pas de 4,0 mm s'adapte parfaitement à l'intérieur des boîtiers de lampe.

3. Outils électriques/machines de jardin/robots d'extérieur

Idéal pour les connexions de moteur et de batterie sur les tondeuses à gazon, les souffleurs de feuilles, les tronçonneuses, les fauteuils roulants électriques et les robots de nettoyage.

Caractéristiques obligatoires : étanchéité IPX7, capacité de courant de 15 A, système de verrouillage sécurisé, avec une résistance exceptionnelle aux chutes, à la poussière et à l'exposition à l'eau.

4. Commandes industrielles / Onduleurs basse tension / Servomoteurs

Appliqué aux ports d'alimentation des modules d'E/S API compacts, aux lignes de bus de capteurs, aux îlots de vannes et aux interfaces d'alimentation externes pour les servomoteurs.

Les versions à montage sur panneau servent de ports d'alimentation muraux pour l'équipement, tandis que les variantes fil à fil sont destinées à l'installation de câblage sur site.

5. Photovoltaïque / Stockage d'énergie / Systèmes d'onduleurs

Utilisé pour les circuits CC basse tension des chaînes photovoltaïques, des boîtiers de combinaison et des unités de stockage d'énergie résidentielles.

Équipé d'une étanchéité IPX7, d'une capacité de charge de 15 A et d'une prévention de l'inversion de polarité, répondant aux exigences de service à long terme pour les installations extérieures.

6. Appareils électroménagers intelligents/produits blancs

Pour les connexions de composants haute puissance sur les pompes à chaleur, les sécheuses, les lave-vaisselle et les chauffe-eau.

Résiste à la vapeur, aux fuites d’eau et à la contamination par l’huile. L'étanchéité IPX7 et le courant nominal de 15 A sont devenus des configurations standard pour les appareils électroménagers de milieu à haut de gamme.

Application de connecteur étanche au pas de 4,0 mm

Partie 1 : FAQ technique

Q1 : Quelle est l'intensité nominale maximale du connecteur fil à fil étanche A-M4084 ?

A1 : Deux options de terminaux sont disponibles. Les bornes en cuivre standard prennent en charge jusqu'à 15 A AC/DC ; Les bornes en cuivre à haute conductivité atteignent 20 A AC/DC, avec une tension nominale de 600 V AC/DC pour la transmission de puissance.

Q2 : À quel calibre de fil et diamètre d'isolation de fil ce connecteur s'adapte-t-il ?

A2 : La section transversale des fils compatibles varie de 0,22 à 1,5 mm² (16 à 24 AWG). Le diamètre extérieur de l'isolation des fils applicable est compris entre 1,1 et 2,4 mm, ce qui correspond à la plupart des câbles de faisceaux pour l'automobile, l'éclairage et le stockage d'énergie.

Q3 : À quel degré d'étanchéité et plage de température ce connecteur peut-il résister ?

A3 : Il atteint des performances d'étanchéité à la poussière et à l'eau IP67 pour bloquer la poussière, l'humidité, les éclaboussures de pluie et l'immersion temporaire. La température de fonctionnement couvre -40 ℃ ~ +125 ℃, adaptée aux environnements difficiles sous le capot, à l'extérieur et aux équipements à haute température.

Q4 : Quelles configurations de cavités sont disponibles pour la série M4084 ?

A4 : Les versions à une rangée prennent en charge 2/3/4/5 positions ; les versions à deux rangées offrent 6/8/10 positions. Le boîtier de fiche mâle (A-M4084M) et le boîtier de prise femelle (A-P4084F) adoptent les mêmes spécifications de configuration.

Q5 : Quels matériaux sont utilisés pour le boîtier et les terminaux, et sont-ils certifiés automobiles ?

A5 : Le boîtier est en matériau PA ; les bornes sont en cuivre pur. Tous les modèles portent une certification automobile marquée du préfixe « A » dans les numéros de pièce, stable pour les vibrations et les cycles thermiques à long terme.

Q6 : Comment la structure d’étanchéité garantit-elle des performances d’étanchéité fiables ?

A6 : Les joints étanches, les bornes en cuivre, le boîtier PA et les fiches étanches à un seul fil sont structurellement assortis dans leur ensemble. La conception d'assemblage coordonnée améliore l'efficacité de l'installation et la stabilité de l'étanchéité à long terme sans risque d'infiltration d'eau après l'accouplement complet.

Partie 2 : FAQ sur les achats

Q1 : Où puis-je télécharger la fiche technique officielle du connecteur de la série A-M4084 ?

A1 : Veuillez envoyer une demande à notre équipe commerciale et nous vous fournirons la fiche technique complète comprenant la définition du numéro de pièce, les dessins dimensionnels, les paramètres électriques et les vues éclatées de l'assemblage pour l'évaluation de votre projet.

Q2 : Quelles options de couleurs sont disponibles pour le boîtier M4084 ?

A2 : La couleur standard du boîtier est blanche (marquée « W » à la fin du PN). Des couleurs de boîtier personnalisées peuvent être développées en fonction de votre demande de commande de masse.

Q3 : Puis-je obtenir des échantillons de boîtiers mâles et femelles ainsi que des bornes correspondantes pour les tests ?

A3 : Oui, nous prenons en charge la fourniture d’échantillons pour vérification. Si tous les articles sont en rupture de stock, nous organiserons une production sur machine dédiée et proposerons un coût d’échantillon unique avec un délai de livraison de 2 à 3 semaines.

Q4 : Quel est le code HS de ce connecteur d'alimentation fil à fil étanche de 4,0 mm ?

A4 : Le code HS unifié pour la série A-M4084 est 8536909000, applicable pour la déclaration en douane d'exportation dans le monde entier.

Q5 : Pour quelles industries et applications ce connecteur est-il largement utilisé ?

A5 : Idéal pour les véhicules à énergie nouvelle, les deux-roues, le stockage d'énergie au lithium, l'éclairage extérieur à LED, les outils électriques, le contrôle industriel, le stockage photovoltaïque et les appareils électroménagers intelligents de milieu à haut de gamme avec des exigences de connexion électrique IP67.

Q6 : Quel est le délai de livraison standard pour les commandes de production de masse ?

A6 : Les articles standard en stock peuvent être expédiés dans un délai de 5 à 7 jours ouvrables. Pour les modèles en rupture de stock nécessitant des séries de production, le délai de livraison en masse sera confirmé séparément après réception de la quantité commandée.
