Q : Quelles sont les exigences de test de durabilité pour le connecteur de la série M2532 ?
R : Le connecteur accouplé doit effectuer 50 cycles d'accouplement/désaccouplement à une vitesse maximale de 10 cycles par minute avant les tests environnementaux. Après le test, la résistance de contact maximale ne doit pas dépasser 10 mΩ.
Q : Quelle est l'exigence d'augmentation de température du connecteur M2532 ?
R : Une fois le connecteur entièrement accouplé, faites passer le courant nominal maximum et mesurez l'augmentation de la température du contact. L’échauffement maximum autorisé est de 30°C.
Q : Quelles sont les exigences en matière de test de vibration pour le connecteur de la série M2532 ?
R : Le connecteur accouplé est testé avec 1 A CC appliqué. La fréquence de test balaie 50 ~ 1 000 Hz en 10 minutes, 3 heures pour chaque axe X/Y/Z. Le câble doit être fixé pendant le test.
Conditions après essai : Aucun dommage sur l'apparence ; résistance de contact ≤10mΩ ; discontinuité ≤1 microseconde max.
Q : Quelle est l'exigence de test de résistance à l'eau pour le connecteur de la série M2532 ?
R : Le connecteur est placé dans une chambre d’essai pour un test de pulvérisation d’eau cyclique.
- Douche allumée : 20 min à température ambiante
- Douche OFF : 40 min à 100°C
- Total 48 cycles.
Critères de réussite : Aucun dommage à l'apparence ; résistance de contact ≤10mΩ.
Q : Quelles sont les exigences en matière de test d'humidité pour le connecteur de la série M2532 ?
R : Les connecteurs entièrement accouplés sont exposés à une température de 85 ± 2 °C et une humidité relative de 90 à 95 % pendant 500 heures.
Critères d'acceptation : Aucun dommage sur l'apparence ; résistance de contact ≤10mΩ.

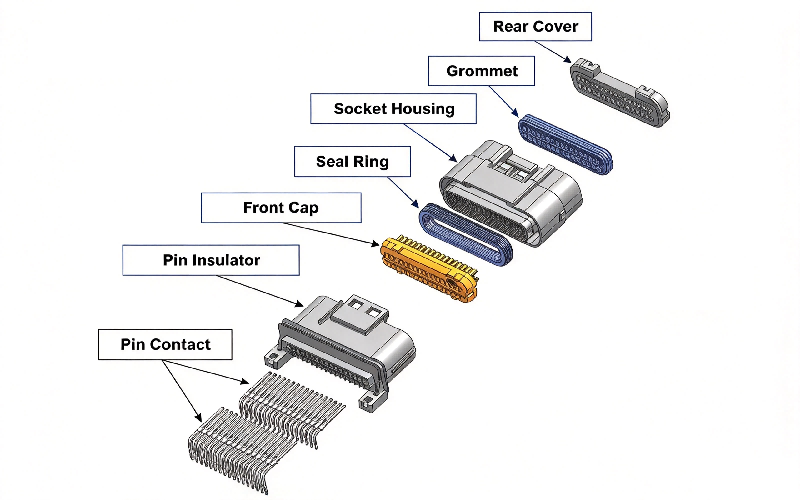

Q1 : Quelle est la conception d’étanchéité des connecteurs de la série M2532 ?
A1 : M2532 adopte une étanchéité intégrée dans la cavité scellée, qui offre des performances d'étanchéité stables et fiables.

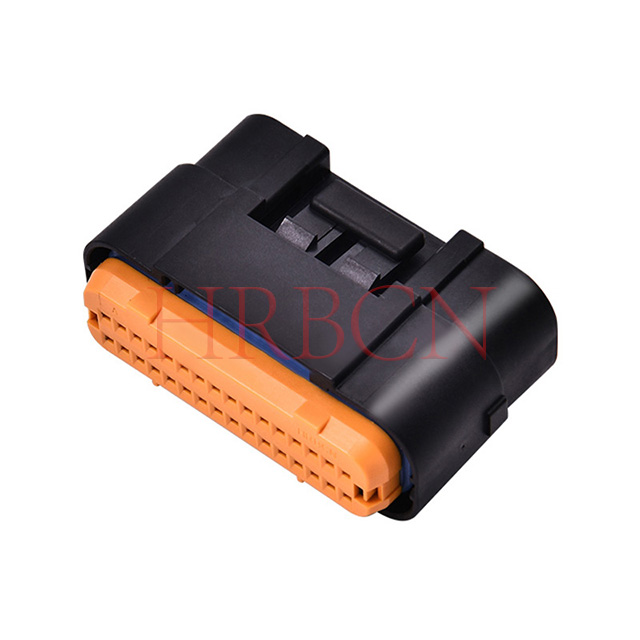

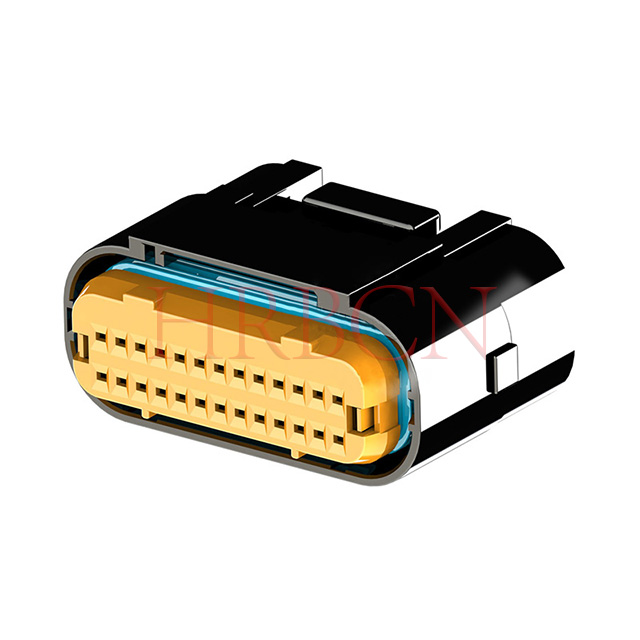

Q : Quel nombre de broches et quelles couleurs de boîtier sont disponibles pour les connecteurs de la série M2532 ?
R : La série M2532 offre plusieurs options de broches à double rangée : 2×9, 2×13, 2×16, 2×17, 2×20. Deux couleurs de boîtier sont disponibles : noir (suffixe -B) et gris (suffixe -G).
Q : Quelles recommandations HRB fournit-elle aux fabricants de faisceaux lors de l'assemblage des connecteurs M2532 ?
UN:

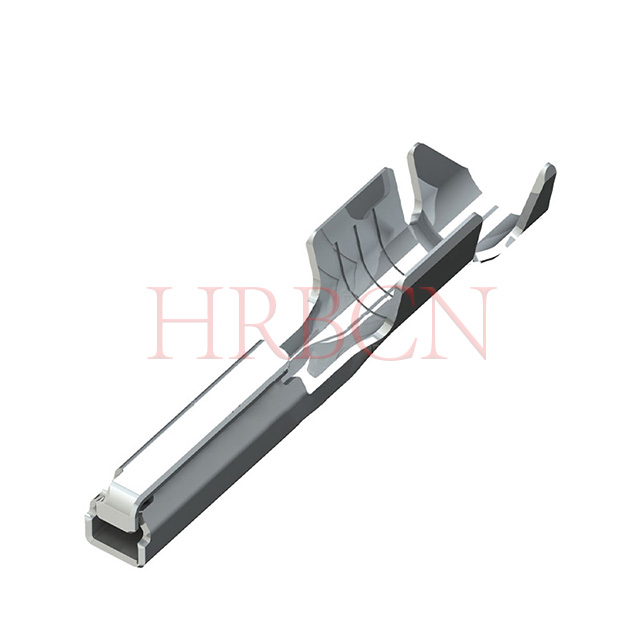

1. Le calibre du fil et les spécifications de sertissage des bornes doivent être bien adaptés.
2. Vérifiez les positions correctes de la cavité fonctionnelle avant l'assemblage pour éviter un mauvais alignement.
3. Gardez les bornes et les connecteurs à l'écart des lubrifiants, solvants et autres contaminants nocifs pendant l'assemblage.
4. Grattez et séparez les fils et connecteurs des bornes retravaillés ; les produits semi-finis et les connecteurs retravaillés NE doivent PAS être
réutilisé.
Q : Quelles recommandations pour les fabricants OEM lors de l'utilisation de connecteurs M2532 ?
UN:
1. Lors de l'assemblage complet du faisceau, évitez de toucher ou d'endommager les joints et les bagues d'étanchéité.
2. Évitez les collisions entre les connecteurs et les autres composants tout au long de l'assemblage.
Q2 : Quelle est la fonction de localisation des bornes sur l'en-tête du PCB ?
A2 : Les bornes de positionnement aident à réduire les oscillations et le décalage après l'assemblage du PCB, améliorant considérablement la stabilité globale du connecteur.

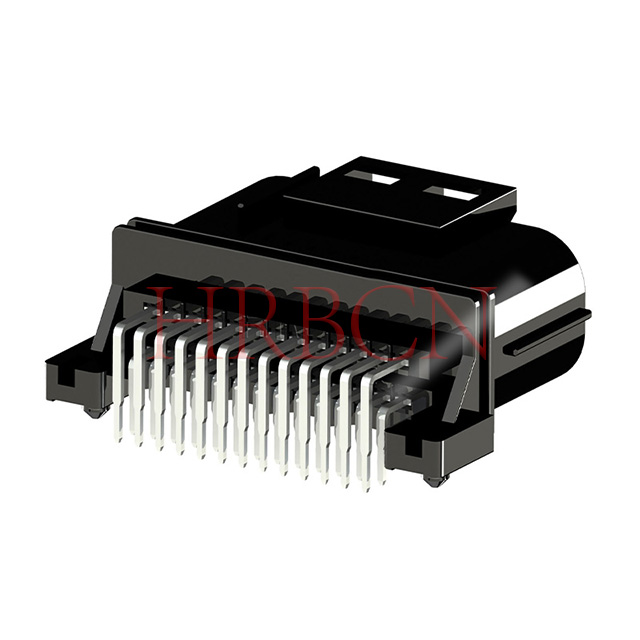

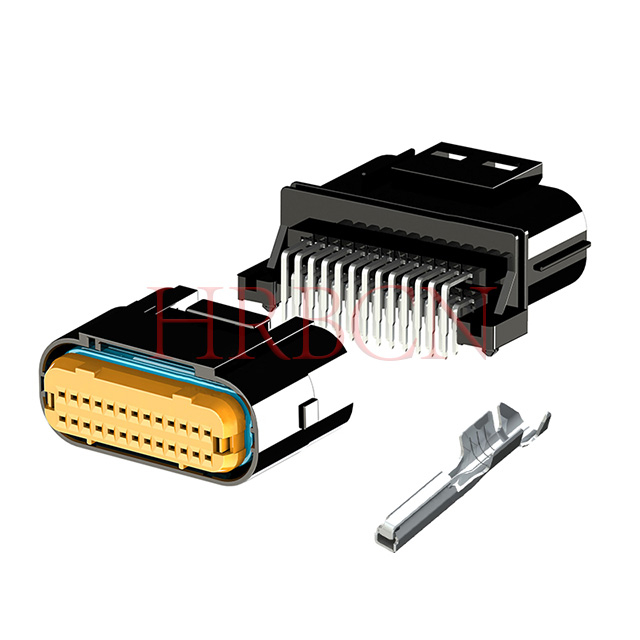

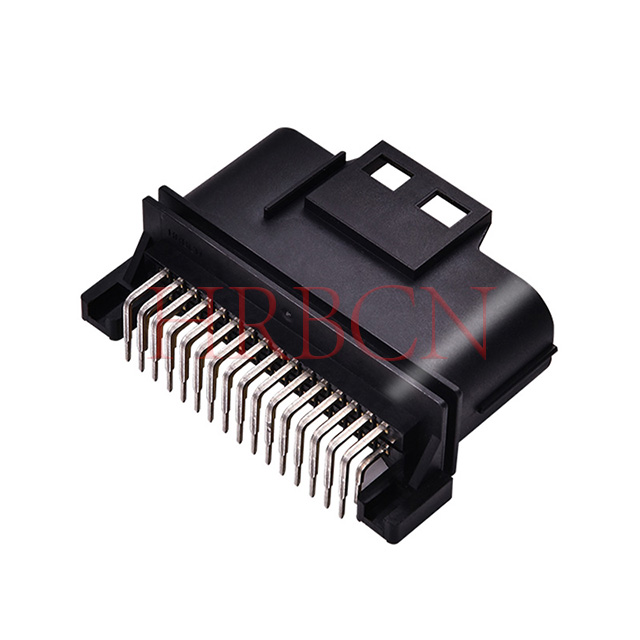

Q : Comment coupler le connecteur côté câble M2532 avec l'embase PCB M2531R ?
R : Alignez les caractéristiques des touches du M2532 et du M2531R. Insérez parallèlement à une vitesse constante jusqu'à ce que vous voyiez le loquet principal complètement engagé et que vous entendiez un clic audible. Cela confirme que l'accouplement câble-carte est terminé.
