La complexité croissante des commandes électroniques des appareils électroménagers modernes nécessite des systèmes de câblage garantissant une fabrication zéro défaut et une fiabilité à long terme. Les fabricants d'appareils électroménagers sont confrontés à des coûts élevés associés aux erreurs d'assemblage manuel, aux défaillances des faisceaux dues aux vibrations ou aux cycles thermiques et aux exigences strictes de conformité en matière de sécurité mondiale. Une mauvaise connexion sur une chaîne de montage au rythme rapide entraîne une panne de l'équipement, des reprises coûteuses ou des défauts électriques dangereux sur le terrain.
Pour résoudre ces goulots d'étranglement en matière d'ingénierie et de production, l'industrie s'appuie sur la norme RAST (Raster Anschluss Steck Technik). Ce cadre standardisé constitue l'épine dorsale du câblage des appareils modernes . En intégrant des dimensions de pas standardisées, un codage physique, des options de raccordement direct et indirect et des méthodes de terminaison très efficaces, les systèmes RAST éliminent les incertitudes dans l'usine. Les ingénieurs conçoivent des architectures d’alimentation et de signaux sûres tandis que les équipes de production bénéficient d’une fabrication automatisée de faisceaux et de processus d’assemblage infaillibles.
Points clés à retenir
Assemblage standardisé : les connecteurs RAST utilisent un codage physique, une polarisation (poka-yoke) et un codage couleur standardisé pour éliminer les erreurs d'accouplement lors de l'assemblage d'appareils à grande vitesse.
Pas spécifique à l'application : RAST 2.5 (pas de 2,5 mm) est optimisé pour les capteurs et les connexions de circuits imprimés à faible courant, tandis que RAST 5.0 (pas de 5,0 mm) gère la fourniture de puissance à courant élevé pour les moteurs et les compresseurs.
Efficacité de fabrication : la compatibilité avec la terminaison automatisée du contact à déplacement d'isolation (IDC) réduit considérablement le temps de production des faisceaux de câbles par rapport au sertissage traditionnel et permet un câblage en guirlande efficace.
Flexibilité architecturale : le choix entre un accouplement direct (carte de bord) et un accouplement indirect (via des embases) permet aux ingénieurs d'équilibrer les coûts des PCB par rapport aux exigences de rétention mécanique.
Conformité réglementaire : la spécification de connecteurs RAST conformes à la norme CEI 60335-1 (test de fil incandescent) et utilisant des matériaux sans halogène est obligatoire pour atténuer les risques d'incendie dans les appareils électroménagers sans surveillance.

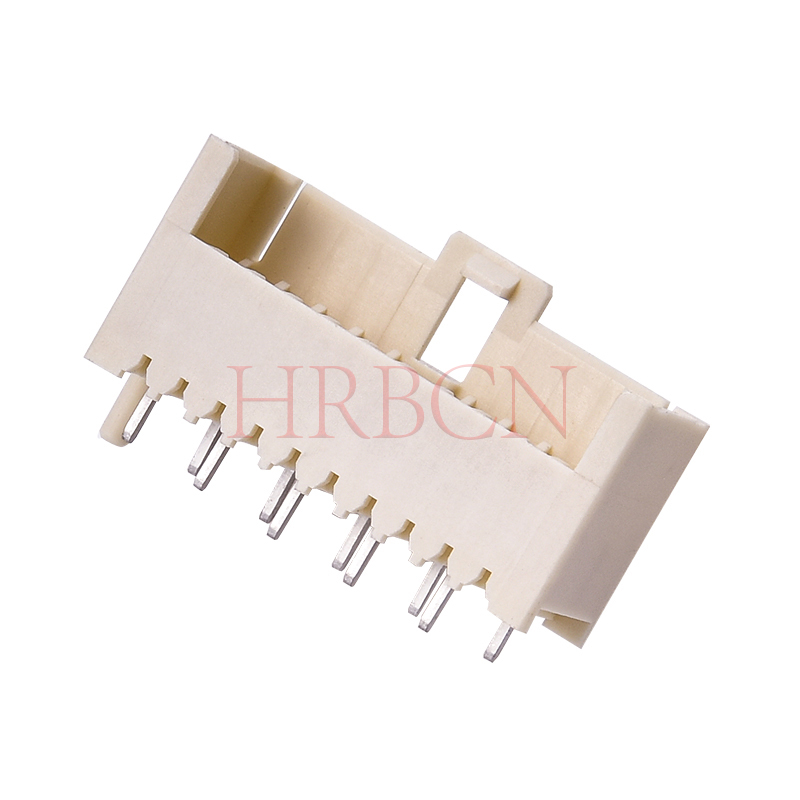

Connecteurs RAST : solution de câblage de base pour les appareils électroménagers
La transition du câblage discret aux faisceaux standardisés marque un changement massif dans la fabrication d'appareils électroménagers. Historiquement, les chaînes de montage reposaient sur des borniers, des serre-fils et des cosses individuelles disparates. Cette approche traditionnelle nécessitait un travail manuel intensif. Les ouvriers d'assemblage devaient lire des schémas de câblage complexes et acheminer manuellement les fils individuels vers des bornes spécifiques. Cela introduisait des risques élevés de câblage croisé et une qualité de terminaison incohérente. Initialement motivée par la volonté d'automatisation de l'industrie européenne de l'électroménager, la norme RAST a émergé pour unifier les topologies de connexion.
En établissant un cadre dimensionnel et d'accouplement commun, les fabricants utilisent désormais des machines de traitement de harnais entièrement automatisées. Ces machines coupent, dénudent et terminent des milliers de fils par heure avec une précision exacte. Cela réduit considérablement les temps de cycle et élimine les erreurs humaines lors de la phase de préparation du fil.
La sélection des bons connecteurs pour appareils électroménagers nécessite de répondre à des critères d’ingénierie de base stricts. La connexion doit résister aux fortes vibrations mécaniques générées par les moteurs et les pompes sur une durée de vie de dix à quinze ans. Les matériaux doivent tolérer des cycles thermiques extrêmes, depuis l’environnement inférieur à zéro d’un congélateur jusqu’à la chaleur ambiante élevée à proximité d’un compresseur. Les cartes de contrôle modernes exigent des facteurs de forme peu encombrants sans compromettre la rigidité diélectrique élevée, garantissant une isolation sûre entre les circuits logiques basse tension et l'alimentation secteur haute tension.
L’adoption d’une norme universelle améliore fondamentalement l’économie de la fabrication. Les boîtiers et terminaux standardisés réduisent la complexité des stocks sur plusieurs gammes de produits. Les équipes d'approvisionnement utilisent plusieurs sources de composants provenant de divers fabricants conformes sans obliger les équipes d'ingénierie à repenser les cartes de circuits imprimés (PCB). L'outillage standardisé pour la terminaison des câbles réduit les dépenses d'investissement dans les installations d'assemblage mondiales, garantissant une qualité constante, que le faisceau soit construit en Europe, en Asie ou en Amérique.
| Caractéristique | Câblage discret existant | Spécification |
| Méthode d'assemblage | Routage manuel et insertion de bornes individuelles | Traitement automatisé des harnais et insertion des blocs |
| Prévention des erreurs | S'appuie sur la formation des travailleurs et des diagrammes visuels | Saisie physique et codage couleur (Poka-Yoke) |
| Vitesse de terminaison | Sertissage lent d'un seul fil | Terminaison de masse à grande vitesse via IDC |
| Intégration de circuits imprimés | Nécessite des têtes de fourche individuelles | Raccordement direct des cartes de bord ou embases multi-positions |
| Gestion des stocks | Nombre élevé de pièces (divers bornes, boîtiers) | Nombre de pièces consolidé (familles standardisées) |
RAST 2.5 vs RAST 5.0 : sélectionner le bon pitch pour les produits blancs
Le choix entre les connecteurs RAST 2.5 et RAST 5.0 dépend de la charge électrique, de l'espace PCB disponible et des exigences de l'appareil. RAST 2.5 est généralement adapté aux connexions de signaux compactes, tandis que RAST 5.0 prend en charge les applications de puissance à courant plus élevé dans les appareils électroménagers.
RAST 2.5 : applications de capteurs et de faible consommation
Les connecteurs RAST 2.5 présentent un pas de 2,5 mm et sont couramment utilisés pour les signaux et les circuits de contrôle à faible courant. Ils conviennent aux capteurs de température des réfrigérateurs, aux pressostats des machines à laver et aux panneaux d'affichage des appareils électroménagers. Leur conception compacte permet d'économiser de l'espace sur le circuit imprimé et prend en charge un câblage haute densité, avec des courants nominaux dépendant de la série de connecteurs spécifique.
RAST 5.0 : Livraison de puissance et charges à courant élevé
Les connecteurs RAST 5.0 utilisent un pas de 5,0 mm et prennent généralement en charge des courants nominaux plus élevés, certains modèles pouvant atteindre 16 A dans des conditions spécifiées. Ils sont largement utilisés dans les moteurs de machines à laver, les compresseurs de réfrigérateurs, les éléments chauffants et les pompes. Leur conception de terminal plus grande permet une transmission de puissance fiable et une stabilité mécanique.
Variations de ligne de fuite, de jeu et de pas
Les lignes de fuite et les distances de dégagement sont essentielles pour prévenir les défauts électriques dans les circuits des appareils à haute tension. Les connecteurs RAST 5.0 offrent un plus grand espacement entre les contacts, tandis que les configurations sélectionnées utilisent des positions de contact omises pour obtenir un espacement effectif plus grand, tel que 7,5 mm ou 10 mm. Les ingénieurs doivent vérifier les distances d'isolation, les tensions nominales et les normes de sécurité applicables.
Comparaison rapide : RAST 2.5 contre RAST 5.0
Fonctionnalité | RAST2.5 | RAST5.0 |
Pas | 2,5 mm | 5,0 mm |
Capacité actuelle | Applications à faible courant | Applications à courant plus élevé |
Espace PCB | Compact | Plus grande empreinte |
Applications typiques | Capteurs, affichages, commandes | Moteurs, réchauffeurs, pompes |
Principal avantage | Conception peu encombrante | Une plus grande capacité de gestion de la puissance |
À retenir : utilisez RAST 2.5 pour les connexions compactes de signal et de contrôle et RAST 5.0 pour les circuits d'appareils à courant plus élevé, à condition que le connecteur sélectionné réponde aux spécifications électriques, mécaniques et de sécurité requises.
Cadre décisionnel : contraintes de courant, de tension et d’espace
Pour simplifier le processus de sélection entre les deux principales normes RAST, les équipes d'ingénierie évaluent des paramètres électriques et mécaniques spécifiques.
| de câblage standardisé | RAST RAST 2.5 | RAST 5.0 |
| Pas (ligne centrale) | 2,5 mm | 5,0 mm (personnalisable à 7,5 mm/10,0 mm) |
| Courant nominal maximum | Jusqu'à 4A | Jusqu'à 16A |
| Calibre de fil typique (AWG) | 22 AWG - 24 AWG | 14 AWG - 20 AWG |
| Tension de tenue diélectrique | Modéré (niveau du signal) | Élevé (isolation de l'alimentation secteur) |
| Objectif principal de l'application | Capteurs, données, interfaces utilisateur, LED | Moteurs, compresseurs, réchauffeurs, pompes |
Sélection de connecteurs RAST pour machines à laver
Les machines à laver présentent l’un des environnements de fonctionnement les plus hostiles pour les composants électromécaniques. Le faisceau de câbles interne doit survivre à une décennie de mouvements violents, d’exposition à des produits chimiques et de fluctuations rapides de température.
Résistance aux vibrations dans les cycles d’essorage à haut régime
Les machines à laver modernes à chargement frontal dépassent fréquemment 1 400 tr/min lors du cycle d’essorage final. Cela génère une oscillation mécanique intense dans tout le châssis. Le tambour agit comme une charge déséquilibrée massive, provoquant un fouettage et une vibration continue du faisceau de câbles. Si un connecteur ne dispose pas d'une force de rétention suffisante, cette vibration provoque une friction de contact.
Le frettage implique des mouvements microscopiques qui usent l’étain protecteur ou le placage or des bornes. Cela expose le métal de base sous-jacent, qui s’oxyde rapidement. L'oxydation augmente la résistance électrique, génère de la chaleur et finit par provoquer l'échec de la connexion. Pour lutter contre cela, un de haute qualité connecteur RAST est doté de mécanismes de verrouillage robustes. Des loquets de verrouillage internes sécurisent le terminal dans le boîtier. Des verrous à friction externes ou des verrous actifs fixent le connecteur à l'embase du PCB ou à la carte de bord. Ces caractéristiques garantissent que la connexion reste étanche au gaz et électriquement stable quel que soit le déséquilibre du tambour.
Atténuation de l’exposition à l’humidité et aux produits chimiques
Les connecteurs RAST utilisés dans les machines à laver doivent résister à l'humidité, aux vapeurs de détergents et à l'exposition aux produits chimiques. Les matériaux du boîtier résistant à l'humidité, tels que le PA66 correctement spécifié, aident à maintenir la résistance mécanique et la stabilité du connecteur. Les ingénieurs doivent vérifier la compatibilité des matériaux, les conditions de fonctionnement et la résistance à la corrosion pour garantir des performances fiables à long terme.
Configurations de câblage du moteur et de la pompe
Les connecteurs RAST 5.0 sont couramment utilisés pour les moteurs de machines à laver, les pompes de vidange et autres connexions à courant plus élevé. Leur pas plus grand prend en charge les bornes de puissance appropriées et les conceptions de faisceaux de câbles robustes. L'accouplement indirect avec des embases montées sur PCB peut améliorer la stabilité mécanique, réduire la contrainte des joints de soudure et maintenir des connexions électriques fiables en cas de vibration.
Réseaux de capteurs en guirlande
Les connecteurs IDC RAST peuvent simplifier le câblage des capteurs de machine à laver en prenant en charge les configurations compatibles en boucle ou en guirlande. Cette approche réduit la complexité du câblage, le poids du faisceau et les coûts d'assemblage des capteurs de température, de vitesse et de niveau d'eau. Une conception de terminaison appropriée garantit des connexions fiables et une production automatisée efficace.
Sélection de connecteurs RAST pour réfrigérateurs
Les connecteurs de réfrigérateur doivent prendre en charge des connexions électriques fiables en cas de fonctionnement continu, de fluctuations de température, de condensation et d'espace d'installation limité. Le choix entre RAST 2.5 et RAST 5.0 dépend des besoins en énergie, des conditions environnementales et de la disposition du PCB.
Défis du cycle thermique et de la condensation
Les connecteurs du réfrigérateur doivent résister aux changements de température, au fonctionnement à basse température et à la condensation. Les matériaux de boîtier appropriés et les contacts résistants à la corrosion aident à prévenir les fissures, l'oxydation et les échecs de connexion. Les ingénieurs doivent vérifier les températures de fonctionnement et la résistance à l'humidité pour garantir des performances fiables dans les compartiments congélateurs et les zones de compresseur.
Acheminement de l’alimentation du compresseur et du réchauffeur de dégivrage
Les connecteurs RAST 5.0 conviennent souvent aux compresseurs de réfrigérateur, aux réchauffeurs de dégivrage et à d'autres circuits à courant plus élevé. Leurs terminaux plus grands peuvent prendre en charge des demandes de puissance plus importantes lorsqu'ils sont correctement évalués. Les ingénieurs doivent vérifier la capacité actuelle, les charges de démarrage, la résistance de contact et les températures de fonctionnement pour éviter la surchauffe et garantir une fourniture d'énergie stable.
Connexions PCB haute densité pour écrans intelligents
Les connecteurs RAST 2.5 fournissent des connexions compactes pour les écrans de réfrigérateur, les capteurs, l'éclairage LED et les circuits de commande basse tension. Leur pas plus petit permet de réduire l'espace du circuit imprimé et l'encombrement du câblage, ce qui les rend adaptés aux zones confinées telles que les assemblages de portes. Une sélection appropriée des connecteurs permet une transmission efficace du signal et un acheminement simplifié du faisceau.
Principaux éléments de contrôle pour les ingénieurs et les équipes d'achats
La sélection du bon système de connecteurs RAST nécessite d'équilibrer les performances électriques, la compatibilité mécanique, la conformité en matière de sécurité et les coûts de fabrication. Les ingénieurs et les équipes d'achat doivent vérifier les facteurs suivants avant de finaliser les spécifications des connecteurs.
Architectures d'accouplement direct ou indirect
Les connecteurs RAST à accouplement direct se connectent aux contacts de bord du PCB, éliminant les embases séparées et réduisant les coûts des composants. Les connecteurs à accouplement indirect utilisent des embases dédiées montées sur PCB pour une plus grande flexibilité d'installation et un support mécanique accru. La sélection dépend de l'épaisseur du PCB, des contraintes de disposition, des exigences en matière de vibrations et des méthodes d'assemblage.
Incrustation, polarisation et codage couleur (assemblage Poka-Yoke)
Les connecteurs RAST utilisent un détrompage mécanique, une polarisation et un codage couleur en option pour réduire les connexions incorrectes lors de l'assemblage. Les conceptions assorties de nervures, de fentes et de boîtiers aident à éviter les accouplements incompatibles, tandis que l'identification des couleurs simplifie l'installation du faisceau. Ces fonctionnalités améliorent l’efficacité de la production et réduisent les erreurs de câblage.
Test du fil incandescent (GWT) et conformité à la norme CEI 60335-1
Les connecteurs RAST pour appareils électroménagers doivent répondre aux exigences applicables en matière de sécurité électrique et d'inflammabilité. En fonction de l'application, les matériaux du boîtier peuvent nécessiter des normes UL 94 V-0 et une vérification des performances du fil incandescent conformément aux normes CEI pertinentes. Les ingénieurs doivent confirmer les certifications des matériaux et les résultats des tests pour garantir un fonctionnement sûr.
Terminaison IDC ou à sertir
La terminaison IDC connecte directement les fils isolés sans processus de dénudage séparé, permettant un assemblage de faisceaux rapide et automatisé. La terminaison à sertir utilise des bornes comprimées mécaniquement et offre une flexibilité pour différentes tailles de fils et exigences de connexion. L'IDC est souvent efficace pour la production d'appareils en grand volume, tandis que le sertissage reste adapté aux applications nécessitant des caractéristiques mécaniques ou électriques spécifiques.
Conclusion
Pour progresser dans l’optimisation de l’architecture de câblage de votre appareil, exécutez les étapes suivantes :
Auditez les chaînes d’assemblage de faisceaux actuelles pour identifier les goulots d’étranglement manuels, les échecs de sertissage et les erreurs récurrentes de câblage transversal.
Demandez des kits d'échantillons aux fournisseurs pour effectuer des contrôles d'ajustement physique et évaluer les tolérances d'accouplement direct sur les PCB existants.
Consultez les équipes d’ingénierie des connecteurs pour élaborer une stratégie de saisie et de codage couleur standardisée qui évite la dépendance vis-à-vis d’un fournisseur.
Calculez le retour sur investissement de la transition des cosses serties vers la fabrication automatisée de harnais IDC en fonction du volume de production annuel.
Vérifiez que tous les matériaux de boîtier sélectionnés répondent aux exigences de test de fil incandescent CEI 60335-1 pour les appareils sans surveillance.
FAQ
Q : Que signifie RAST dans les connecteurs ?
R : RAST signifie Raster Anschluss Steck Technik, qui se traduit de l'allemand par « Pitch Connection Plug Technology ». Il est né dans l'industrie européenne de l'électroménager en tant que système standardisé pour unifier les borniers, permettant la fabrication automatisée de faisceaux de câbles et éliminant les erreurs d'assemblage manuel.
Q : Quelle est la différence entre RAST 2.5 et RAST 5.0 ?
R : La principale différence réside dans le pas des broches et la capacité de courant. Le RAST 2.5 présente un espacement de 2,5 mm et est conçu pour le routage de signaux à faible courant jusqu'à 4 A, comme les capteurs. Le RAST 5.0 a un espacement de 5,0 mm, conçu pour fournir une puissance à courant élevé jusqu'à 16 A pour les moteurs et les compresseurs.
Q : Quelle est la différence entre l'accouplement direct et indirect dans les connecteurs RAST ?
R : L'accouplement direct permet au connecteur de se brancher directement sur le bord d'une carte de circuit imprimé, ce qui permet d'économiser le coût d'un composant supplémentaire. L'accouplement indirect nécessite que le connecteur se branche sur un connecteur dédié soudé au PCB, offrant ainsi une stabilité mécanique supérieure.
Q : Les connecteurs RAST sont-ils compatibles avec la terminaison IDC ?
R : Oui, ils sont hautement compatibles avec la technologie IDC (Insulation Displacement Contact). IDC permet aux machines automatisées d'insérer des fils non dénudés directement dans le terminal, créant ainsi une connexion rapide et étanche aux gaz et permettant un câblage en guirlande efficace pour les réseaux de capteurs.
Q : Pourquoi les connecteurs RAST sont-ils préférés pour les appareils électroménagers ?
R : Ils sont préférés car leur codage physique et leur codage couleur empêchent complètement les câblages croisés lors de l'assemblage. Ils sont optimisés pour la fabrication automatisée de harnais, résistent à des vibrations élevées et répondent aux normes strictes d'inflammabilité requises pour les appareils électroménagers.
Q : Quelle est l'exigence de test de fil incandescent pour le câblage des appareils ?
R : Le test au fil incandescent (GWT) est une exigence de sécurité en vertu de la norme CEI 60335-1. Il garantit que le boîtier en plastique du connecteur est ignifuge et s'éteindra automatiquement si un défaut électrique provoque une surchauffe du terminal, évitant ainsi les incendies dans les appareils laissés sans surveillance.
