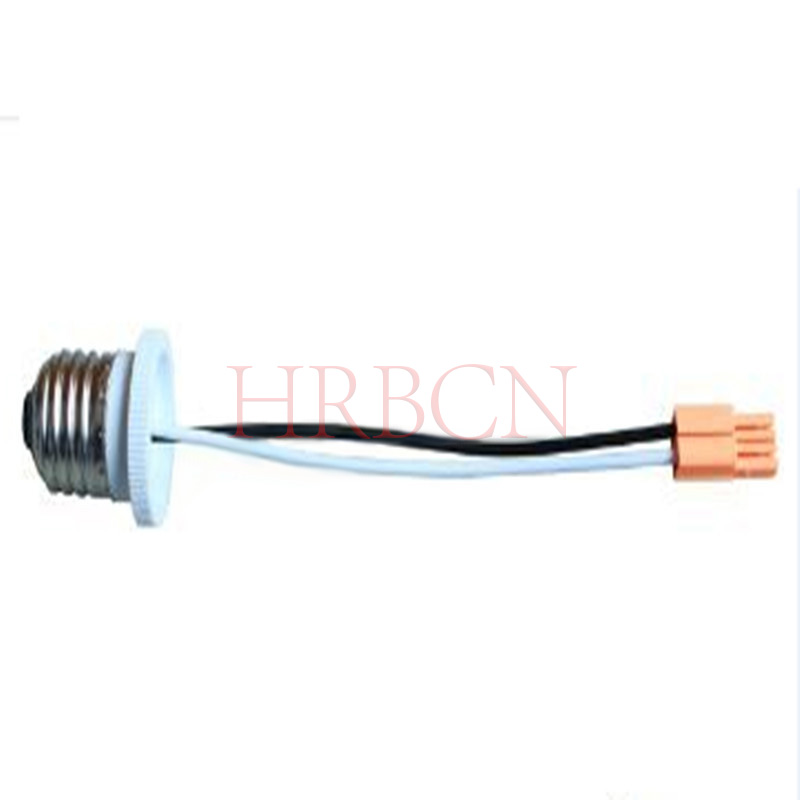

L’assemblage d’éclairage commercial en grand volume exige une précision absolue. Une seule erreur d'accouplement ou défaillance thermique dans un connecteur compromet l'ensemble d'une installation, entraînant des perturbations massives des installations. Les embases à broches standard et les connecteurs de bandes LED grand public n'ont pas la force de rétention, la polarisation et la résilience thermique requises pour les environnements commerciaux difficiles. Lorsque vous installez des milliers de luminaires dans un entrepôt ou un espace de vente au détail, vous ne pouvez pas compter sur des composants ajustés par friction qui se détachent au fil du temps. Les ingénieurs doivent équilibrer le besoin d'un assemblage rapide et automatisé avec des conformités de sécurité strictes, telles que les tests au fil incandescent, et une fiabilité mécanique à long terme. La standardisation sur un système de connecteurs RAST (Raster Anschluss Steck Technik) atténue les erreurs d'assemblage et réduit considérablement les coûts de main-d'œuvre manuelle sur la ligne de production. Ce guide détaille les critères d'évaluation technique pour la sélection des connecteurs RAST pour LED et éclairage commercial adaptés aux exigences spécifiques en matière de puissance, de pas, de routage et d'outillage.
Points clés à retenir
Le pas dicte la puissance : les connecteurs RAST de 2,5 mm sont optimaux pour les réseaux de LED de signal et de faible consommation, tandis que les systèmes RAST de 5,0 mm gèrent l'alimentation principale (jusqu'à 16 A).
Méthodologie de terminaison : la technologie de contact à déplacement d'isolation (IDC) dans les systèmes RAST réduit considérablement le temps d'assemblage par rapport au sertissage traditionnel, même si elle nécessite une correspondance précise du calibre des fils.
Prévention des erreurs : les options de polarisation et de détrompage intégrées empêchent les erreurs d'accouplement lors d'un assemblage rapide, un facteur essentiel pour réduire les taux de défauts dans la fabrication d'éclairage commercial.
La conformité n'est pas négociable : les connecteurs d'éclairage commercial doivent répondre à des normes spécifiques en matière de diélectrique et d'inflammabilité, y compris les normes UL/CSA et les exigences CEI en matière de fil incandescent.
Le rôle des connecteurs RAST dans l'assemblage d'éclairage commercial
Les connecteurs RAST fournissent des connexions électriques fiables pour les systèmes d'éclairage commerciaux, permettant un assemblage sécurisé, une résistance aux vibrations et une installation efficace. Leurs conceptions standardisées, leurs mécanismes de verrouillage et leurs fonctions anti-erreur les rendent adaptés aux applications d'éclairage industrielles et commerciales.
Exigences clés pour les connecteurs d'éclairage commercial
Exigence | Avantage |
Verrouillage sécurisé | Empêche les déconnexions accidentelles |
Résistance à la température | Prend en charge le fonctionnement sous cycle thermique |
Capacité actuelle | Assure une fourniture d’énergie fiable |
Conception compacte | Gain de place à l'intérieur des luminaires LED |
Assemblage automatisé | Améliore l’efficacité de la production |
Clé mécanique | Réduit les connexions incorrectes |
Pourquoi les connecteurs RAST conviennent à l'éclairage commercial
Les connecteurs RAST combinent des boîtiers thermoplastiques durables, des conceptions d'accouplement sécurisées et des configurations de pas standardisées pour prendre en charge des connexions d'éclairage fiables. Ils contribuent à réduire les erreurs d'assemblage et à maintenir des performances électriques stables dans les entrepôts, les commerces de détail et les environnements industriels exposés aux vibrations et aux changements de température.
Connecteurs LED RAST et connecteurs LED grand public standard
Fonctionnalité | Connecteurs RAST | Connecteurs LED grand public |
Rétention mécanique | Modèles de verrouillage disponibles | Souvent ajustés par friction |
Résistance aux vibrations | Options adaptées disponibles | Varie selon la conception |
Capacité actuelle | Puissances nominales en fonction de la série | Souvent destiné aux charges plus légères |
Assemblée | Prend en charge la résiliation automatique | Installation souvent manuelle |
Prévention des erreurs | Clé et polarisation | Varie selon le produit |
Applications dans l'éclairage commercial
Les connecteurs d'éclairage commercial basés sur RAST peuvent prendre en charge les pilotes de LED, les tableaux de commande d'éclairage, les luminaires industriels à grande hauteur et les assemblages d'éclairage modulaires. Leur structure compacte et leurs caractéristiques d'accouplement fiables contribuent à simplifier le câblage, la maintenance et la production à grande échelle.
À retenir : les connecteurs RAST offrent une solution pratique pour les fabricants d'éclairage commercial qui recherchent des connexions sécurisées, une qualité d'assemblage constante et une production efficace. La sélection finale doit tenir compte des caractéristiques électriques, de la conception du verrouillage, des conditions environnementales et de la compatibilité des luminaires.
RAST 2.5 vs RAST 5.0 : catégorisation des exigences en matière de hauteur et de puissance
La sélection du pas correct est l'étape fondamentale dans la spécification d'un connecteur RAST . L'industrie s'appuie principalement sur deux dimensions standardisées pour répondre aux besoins d'éclairage architectural spécifiques, en équilibrant les contraintes spatiales et les exigences de fourniture d'énergie. Le pas fait référence à la distance exacte de centre à centre entre les broches de contact.
Systèmes RAST à pas de 2,5 mm
Les systèmes RAST 2,5 mm sont conçus pour les applications haute densité et faible consommation où l'espace sur la carte est limité. Ces connecteurs constituent le choix optimal pour le routage des signaux, le contrôle des données LED adressables et les circuits secondaires basse consommation dans les conceptions de luminaires complexes. En remplaçant les connecteurs grand public fragiles à 3 broches par un connecteur RAST 2.5, les fabricants bénéficient d'un verrouillage mécanique sans sacrifier l'espace interne. Ils s'intègrent facilement dans des extrusions d'aluminium étroites et des troffers à profil bas.
Les limitations de courant pour le pas de 2,5 mm se situent généralement entre 2 A et 4 A, en fonction du calibre de fil spécifique et de la température ambiante. Ils acceptent généralement des tailles de fils comprises entre 22 AWG et 24 AWG. Cela les rend impropres à la fourniture de puissance primaire dans des luminaires à haute luminosité, mais parfaits pour les signaux de contrôle. Les contraintes d'espace dictent l'utilisation de la norme 2,5 mm. Ils sont idéaux pour les luminaires LED à profil bas, les pilotes internes compacts et les extrusions architecturales étroites où chaque millimètre de dégagement a un impact sur l'esthétique finale du luminaire.
Systèmes RAST à pas de 5,0 mm
Lorsque l'application exige une transmission de puissance robuste, les systèmes RAST au pas de 5,0 mm constituent la norme obligatoire. Ces connecteurs plus grands sont spécialement conçus pour l'alimentation électrique principale, les connexions critiques pilote-carte et la connexion en série d'appareils commerciaux sur de longues longueurs architecturales. La distance accrue de 5,0 mm entre les broches empêche les arcs électriques à des tensions plus élevées, garantissant ainsi un fonctionnement sûr dans les circuits à forte demande.
Les systèmes RAST 5.0 standard fournissent confortablement jusqu'à 10,0 A et acceptent généralement des calibres de fil de 14 AWG à 18 AWG. L'éclairage commercial moderne nécessite souvent une capacité encore plus grande pour les allées d'entrepôt étendues ou les grilles d'éclairage des supermarchés. Les variantes spécialisées haute puissance repoussent ces limites plus loin, fournissant jusqu'à 16,0 A en fonction des spécifications du fabricant et du calibre de fil utilisé. Cette capacité de puissance élevée permet aux ingénieurs de concevoir des éclairages continus plus longs à partir d'une seule alimentation, réduisant ainsi le nombre total de pilotes requis dans un plénum de plafond.
La durabilité augmente avec l'empreinte de 5,0 mm. Les boîtiers présentent des parois thermoplastiques plus épaisses et les contacts internes sont conçus pour supporter des contraintes mécaniques plus élevées pendant les cycles d'accouplement. Cette construction robuste dissipe les charges thermiques générées par les courants de 16 A, empêchant ainsi la dégradation du plastique qui affecte les connecteurs de qualité inférieure au fil des années de fonctionnement continu.
| Spécifications | Système RAST 2,5 mm | Caractéristique |
| Pas de broche | 2,5 millimètres | 5,0 millimètres |
| Courant maximal | 2A à 4A | 10 A (standard) jusqu'à 16 A (haute puissance) |
| Calibre de fil typique | 22 AWG - 24 AWG | 14 AWG - 18 AWG |
| Demande principale | Routage du signal, contrôle DMX, réseaux basse consommation | Alimentation principale, conducteur à bord, connexion en série |
| Profil de logement | Profil bas, s'adapte aux extrusions étroites | Thermoplastique robuste à paroi épaisse |
Dimensions d'évaluation technique des connecteurs d'éclairage LED
La traduction des spécifications spécifiques des connecteurs en fiabilité sur le terrain nécessite une évaluation technique rigoureuse. Les ingénieurs doivent mapper les caractéristiques physiques des connecteurs d'éclairage LED directement aux résultats opérationnels souhaités, en se concentrant sur les méthodes de terminaison, la sécurité du verrouillage, la flexibilité du routage et la conformité des matériaux.
Types de terminaison : IDC ou serti
La méthode utilisée pour fixer le fil au contact du connecteur a un impact fondamental sur la vitesse d'assemblage et la fiabilité à long terme. L'industrie normalise deux technologies principales : le contact à déplacement d'isolation (IDC) et le sertissage traditionnel.
Évaluez la technologie IDC pour une terminaison automatisée et à grande vitesse. Les machines IDC pressent le fil non dénudé directement dans une lame de contact spécialisée en forme de V. Cette lame tranche l'isolant et saisit le conducteur interne en cuivre, créant ainsi une soudure à froid très fiable et étanche aux gaz qui résiste à l'oxydation. IDC réduit considérablement le travail manuel, élimine le besoin de stations de dénudage de fils et garantit une qualité uniforme sur des milliers d'unités. La machine dicte la profondeur d'insertion exacte, éliminant ainsi l'erreur humaine de l'équation.
Évaluez la technologie de sertissage pour les séries de production spécialisées à faible volume ou les environnements à vibrations extrêmes. Le sertissage nécessite de dénuder le fil et de comprimer mécaniquement un fût métallique autour des brins exposés. Bien que plus lentes et plus exigeantes en main-d'œuvre, les connexions serties s'adaptent à une plus grande variation de calibres de fils et d'épaisseurs d'isolation. Cela offre une flexibilité lors du prototypage, de l'assemblage de luminaires personnalisés ou lorsqu'il s'agit de gaines de fils de silicone inhabituellement épaisses.
| du système RAST 5,0 mm | IDC (contact à déplacement d'isolation) | Terminaison à sertir |
| Vitesse d'assemblage | Extrêmement élevé ; idéal pour les lignes de production automatisées. | Modéré à lent ; nécessite un dénudage manuel ou semi-automatique. |
| Qualité de connexion | Un joint étanche au gaz empêche l’oxydation à long terme. | Hautement sécurisé, mais fortement dépendant de l'étalonnage des outils. |
| Flexibilité du calibre des fils | Tolérances strictes ; nécessite une correspondance exacte entre l'AWG et le diamètre extérieur de l'isolation. | S'adapte à une plus large gamme de tailles de fils et de types de gaines. |
| Meilleur cas d'utilisation | Fabrication de luminaires commerciaux en grand volume. | Câbles personnalisés, prototypage ou câbles spécialisés pour usage intensif. |
Mécanismes de verrouillage et force de rétention
Les déconnexions accidentelles lors de l'installation, de l'entretien de routine ou en raison des vibrations ambiantes du bâtiment entraînent des temps d'arrêt inacceptables des installations. Analysez la nécessité de verrous actifs par rapport aux verrous à friction en fonction de l'environnement d'installation. Les verrous à friction reposent uniquement sur l'ajustement serré entre le boîtier en plastique et les broches. Au fil des années de cycle thermique, ce plastique se dilate et se contracte, finissant par perdre l'adhérence. Les verrous actifs nécessitent qu'un mécanisme physique soit enfoncé avant que le connecteur puisse être séparé. Cela garantit que la connexion reste sécurisée quelles que soient les contraintes mécaniques externes, la gravité ou les tractions accidentelles de câble lors de l'installation.
Routage physique et configurations spatiales
Les configurations commerciales nécessitent souvent un acheminement de câbles complexe. Les systèmes RAST s'adaptent à ces configurations spatiales en agissant comme des alternatives robustes aux connecteurs grand public en forme de L et en forme de T. Grâce à des configurations d'embases sécurisées, des broches à angle droit, des embases verticales et des options flexibles de raccordement fil à carte ou fil à fil, les ingénieurs acheminent l'alimentation dans les coins étroits des extrusions d'aluminium sans compromettre la connexion électrique. Les câbles volants permettent un assemblage modulaire, où différentes sections de luminaires sont assemblées sur site plutôt que câblées en usine.
Matériaux de logement et conformité
La science des matériaux dicte la sécurité commerciale. Évaluez l'importance des indices d'inflammabilité UL 94V-0, qui certifient que le boîtier en plastique s'éteindra rapidement s'il est exposé à une flamme nue. De plus, la conformité des fils incandescents CEI 60335-1 est obligatoire pour les connecteurs d'éclairage commercial installés dans des plafonds suspendus, des plénums ou des espaces architecturaux fermés. Lors d'un test au fil incandescent, un fil chauffé (généralement à 750°C ou 850°C) est pressé contre le boîtier du connecteur. Le plastique ne doit pas s'enflammer, ou si c'est le cas, il doit s'éteindre en quelques secondes sans laisser tomber de particules enflammées. Ces normes garantissent qu’un court-circuit localisé n’enflammera pas les matériaux environnants du luminaire.
Facteurs influençant la performance et la valeur
Choisir les bons connecteurs RAST pour l'éclairage commercial nécessite d'équilibrer les coûts des composants, l'efficacité de l'assemblage, la flexibilité de la chaîne d'approvisionnement et la fiabilité à long terme. Au-delà du prix initial, les fabricants doivent tenir compte des coûts totaux de production et de maintenance.
Efficacité de l'assemblage automatisé
Les connecteurs RAST avec terminaison IDC prennent en charge la production automatisée de faisceaux de câbles, réduisant ainsi le travail manuel, le temps d'assemblage et les erreurs de câblage. Des processus de terminaison cohérents améliorent l’efficacité de la fabrication et aident à maintenir des connexions électriques fiables dans la production d’éclairage commercial à grand volume.
Standardisation et flexibilité de la chaîne d'approvisionnement
Les conceptions de connecteurs RAST standardisées peuvent simplifier l’approvisionnement et prendre en charge un approvisionnement alternatif. Cependant, les clés, les mécanismes de verrouillage et les dimensions du boîtier peuvent varier d'un fabricant à l'autre. La vérification de la compatibilité et le maintien de fournisseurs agréés contribuent à réduire les ruptures d’approvisionnement et les retards de production.
Fiabilité du cycle de vie et coûts de maintenance
Des connecteurs RAST fiables contribuent à réduire les pannes de connexion, les exigences de maintenance et les temps d'arrêt des équipements. Ceci est particulièrement important pour les éclairages de grande hauteur et autres installations difficiles d'accès où les réparations sont coûteuses. Des caractéristiques électriques appropriées, un verrouillage sécurisé et une résistance aux vibrations contribuent à des performances à long terme.
À retenir : la sélection des connecteurs RAST doit se concentrer sur la valeur totale du cycle de vie, combinant un assemblage automatisé efficace, un approvisionnement fiable et des connexions électriques durables plutôt que le seul prix des composants.
Conclusion
Les connecteurs RAST constituent le pont nécessaire entre la fabrication automatisée à grande vitesse et la fiabilité sur le terrain à long terme pour l'éclairage commercial. En éliminant la soudure manuelle, en évitant les erreurs d'accouplement grâce au détrompage physique et en garantissant une alimentation électrique robuste, ces systèmes protègent l'intégrité des installations architecturales à grande échelle. Basez la sélection finale sur l’ampérage requis, les capacités de terminaison et la conformité environnementale.
Calculez les charges thermiques et actuelles maximales pour tous les parcours de luminaires, en appliquant un facteur de déclassement de 80 % pour établir une référence sûre.
Demandez des échantillons de composants physiques pour effectuer en interne des tests d'accouplement, de rétention et de routage spatial au sein de vos extrusions de luminaires réelles.
Consultez directement les fabricants de connecteurs pour vérifier la compatibilité des outils automatisés et les tolérances de calibre des fils avant de finaliser la nomenclature.
Vérifiez tous les composants sélectionnés pour vérifier leur conformité aux fils incandescents UL 94V-0 et CEI afin de garantir le strict respect des codes du bâtiment commercial.
FAQ
Q : Que signifie RAST dans le domaine des connecteurs électriques ?
R : RAST signifie Raster Anschluss Steck Technik, un terme allemand qui se traduit par « Pitch Connection Plug Technology ». Il s'agit à l'origine d'une norme industrielle destinée à unifier et à protéger les connexions électriques contre les erreurs dans les appareils électroménagers. Elle a ensuite été adoptée pour l'éclairage commercial en raison de sa fiabilité mécanique exceptionnelle et de sa prise en charge de l'assemblage automatisé.
Q : Quelle est la différence entre RAST 2.5 et RAST 5.0 ?
R : Les chiffres font référence au pas des broches, ou à la distance entre le centre de chaque contact, en millimètres. Le RAST 2,5 mm est compact et gère des courants plus faibles (2A-4A) pour le routage du signal. Le RAST 5,0 mm est plus grand, conçu pour la fourniture d'énergie principale et gère des courants nettement plus élevés (jusqu'à 16 A).
Q : Les connecteurs RAST peuvent-ils être utilisés pour des bandes LED RVB standard ou adressables ?
R : Bien qu'il soit techniquement possible de remplacer les connexions de données à 3 broches ou RVB à 4 broches, RAST est généralement réservé aux luminaires et pilotes commerciaux où un verrouillage mécanique, une capacité de courant élevée et une fiabilité extrême sont requis. Les connecteurs à broches standard non verrouillables restent plus courants pour les bandes LED grand public légères.
Q : Pourquoi choisir l'IDC plutôt que la terminaison à sertir pour les connecteurs d'éclairage commercial ?
R : La technologie de contact à déplacement d'isolation (IDC) permet une terminaison de fil automatisée et à grande vitesse sans dénuder l'isolation. Il crée une connexion constante et étanche aux gaz qui empêche l'oxydation, réduisant ainsi considérablement les heures de travail manuel et les taux de défauts dans les environnements de production commerciale à grand volume.
Q : Quelle est l'intensité nominale maximale pour un connecteur RAST 5.0 ?
R : Les valeurs nominales RAST 5.0 standard oscillent généralement autour de 10 A. Cependant, les variantes spécialisées haute puissance comportent des contacts et des boîtiers améliorés qui prennent en charge en toute sécurité jusqu'à 16 A, en fonction du calibre de fil spécifique et des températures ambiantes de fonctionnement à l'intérieur du luminaire.
Q : Les connecteurs RAST répondent-ils aux normes de test des fils incandescents ?
R : Oui, la plupart des systèmes RAST réputés proposent des options de boîtiers spécifiques fabriqués à partir de thermoplastiques avancés conçus pour répondre aux exigences de fil incandescent de la norme CEI 60335-1. Cette certification garantit que le connecteur n'enflammera pas les matériaux environnants lors d'un court-circuit localisé, garantissant ainsi la conformité en matière de sécurité commerciale.
