À notre époque, les voitures ne sont plus un objet rare.Je crois que la plupart des familles ont leur propre voiture.Peu importe où nous allons, les voitures sont indispensables.Les voitures sont devenues un outil important pour nos déplacements et sont également devenues un élément essentiel de la vie quotidienne. Connecteurs automobiles sont une partie importante de la voiture, lorsque la voiture tombe en panne, nous devons apprendre à vérifier les connecteurs automobiles, donc avant cela, nous devons apprendre le principe de fonctionnement des connecteurs automobiles, afin de mieux nous aider à trouver le problème et à le résoudre. le problème.Cet article vous donnera une brève introduction au principe de fonctionnement des connecteurs automobiles.
Les points de connaissances suivants sont répertoriés ci-dessous :
Décrire brièvement le concept des connecteurs automobiles
L'importance des connecteurs automobiles
Le principe de fonctionnement des connecteurs automobiles
(1) Décrire brièvement le concept des connecteurs automobiles
Le connecteur automobile est un composant que le personnel technique et électronique touche souvent.Sa fonction est très simple : construire un pont de communication entre les circuits bloqués ou isolés du circuit, afin que le courant puisse circuler et que le circuit puisse réaliser la fonction prédéterminée.La forme et la structure des connecteurs automobiles sont en constante évolution et ils sont principalement composés de quatre composants structurels de base : contacts, coques, isolateurs et accessoires.
(2) L'importance des connecteurs automobiles
Dans la conduite de la voiture, les différentes pièces de la voiture doivent fonctionner et les différentes pièces doivent être étroitement coordonnées, et dans la coopération des différentes pièces de la voiture, le connecteur automobile joue un rôle très important.Qu'il s'agisse d'une voiture traditionnelle ou d'une voiture à énergie nouvelle, dans l'industrie automobile, les connecteurs ont toujours été appréciés par les ingénieurs.Dans certaines analyses d'accidents de la route, les gens ont découvert que de nombreux accidents de la route sont causés par des connecteurs.Du point de vue de l'utilisation des connecteurs automobiles, afin d'assurer un meilleur fonctionnement de la voiture, nous pouvons diviser la fiabilité du connecteur en performances d'étanchéité du connecteur utilisé, performances de conduite de la voiture et performances de voiture.Pendant la conduite, le connecteur peut également afficher les performances de blindage et les performances de contrôle de la température.
(3) Le principe de fonctionnement des connecteurs automobiles
Pour établir cette connexion, il y a un total de 23 parties distinctes.Les principales parties sont :
La coquille
La coquille est une pièce complexe qui a une forme compliquée.Il y a un clip de verrouillage à l'extérieur qui maintient les deux moitiés du connecteur ensemble.Il y a des trous pour les broches et des barbes spéciales qui verrouillent les broches en place une fois insérées.Il existe de nombreuses rainures pour maintenir les joints et garantir que les éléments s'emboîtent parfaitement.Toutes ces caractéristiques sont moulées dans la pièce lors de sa fabrication.

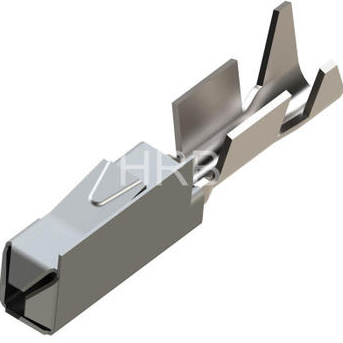

Les broches et les douilles
Les broches et les prises sont chargées de conduire l'électricité d'une moitié du connecteur à l'autre.Ceux-ci sont fabriqués de manière très précise afin que les broches et les prises s'emboîtent avec juste assez de force pour assurer une bonne connexion, mais pas assez de force pour rendre la connexion et la déconnexion trop difficiles.Les broches sont serties sur les fils à l'aide d'un outil de sertissage spécial.Une partie de la broche s'enroule autour du fil nu, tandis qu'une autre partie se fixe sur l'isolation.Cela rend plus difficile l’éloignement du fil de la broche.
Le dispositif de retenue de broche/douille
Le dispositif de retenue broche/prise est un morceau de plastique qui se glisse dans le connecteur par l'avant.Il se coince contre toutes les barbes de verrouillage en plastique afin qu'elles ne puissent pas se libérer.Cette pièce rend presque impossible le desserrage des broches et des prises.
Les sceaux
Les joints empêchent l'eau de pénétrer dans la connexion une fois les connecteurs verrouillés ensemble.Chaque connecteur est doté d'un joint en caoutchouc à travers lequel tous les fils passent.Ce joint s'insère fermement à l'arrière du connecteur.Un côté de chaque connecteur est doté d'un joint rond qui empêche l'eau de pénétrer dans l'espace entre les connecteurs une fois qu'ils sont verrouillés ensemble.
